ThermoSensor Air - термометр Laserliner - Бесплатное руководство пользователя

Тип продукта	Термопара типа K
Использование	Измерение температуры воздуха и газа
Диапазон измерения	от -50 °C до 800 °C
Точность	±2,5 °C (от -50 °C до 333 °C) / ±0,75 % (от 333 °C до 800 °C)
Размеры (Ш x В x Г)	22 x 295 x 22 мм (без кабеля)
Вес	106 г
Длина кабеля	от 0,4 до 1,2 м
Рукоятка	Устойчива к высоким температурам
Совместимость	ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP, ClampMeter XP
Условия эксплуатации	от -10 °C до 60 °C, влажность макс. 80 % ОВ, высота макс. 4000 м
Условия хранения	от -20 °C до 70 °C, влажность макс. 80 % ОВ
Обслуживание	Очистка слегка влажной тканью; избегайте абразивных средств и растворителей
Безопасность	Не используйте во взрывоопасных зонах или для медицинской диагностики; не модифицируйте прибор; не подвергайте внешнему напряжению
Питание	Пассивный датчик, питается от основного устройства
В комплекте	Соединительный кабель (1 шт.)
Ремонтопригодность	Не подлежит ремонту пользователем; обращайтесь в сервисный центр
Стандарты	Соответствует директивам ЕС и WEEE

Часто задаваемые вопросы - ThermoSensor Air Laserliner

Как подключить датчик ThermoSensor Air к моему устройству?

Подключите разъем типа K к соответствующему входу вашего совместимого измерительного прибора (ThermoMaster и т.д.).

Каков температурный диапазон датчика Air?

Диапазон измерения составляет от -50 °C до 800 °C.

Могу ли я использовать этот датчик в жидкостях?

Нет, он предназначен только для воздуха и газов. Для жидкостей используйте модели Tip или Touch.

Как очистить датчик?

Очистите его слегка влажной тканью. Не используйте абразивные средства или растворители.

Совместим ли датчик со всеми термометрами?

Он совместим с приборами ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP и ClampMeter XP от Laserliner.

Что делать, если датчик показывает неверную температуру?

Проверьте подключение и убедитесь, что он правильно вставлен. Обратитесь к инструкции вашего основного устройства.

Могу ли я погрузить датчик в жидкость для измерения температуры?

Нет, этот датчик предназначен только для воздуха и газов. Для жидкостей используйте модели Tip или Touch.

Какие меры предосторожности следует соблюдать?

Не используйте во взрывоопасной среде или для медицинских измерений. Не подвергайте воздействию экстремальных температур за пределами указанного диапазона (-50 °C до 800 °C).

Нужен ли датчику элемент питания?

Нет, это пассивный датчик, который получает энергию от измерительного прибора.

Где я могу найти гарантию?

Обратитесь к буклету «Дополнительные примечания и информация о гарантии», входящему в комплект поставки.

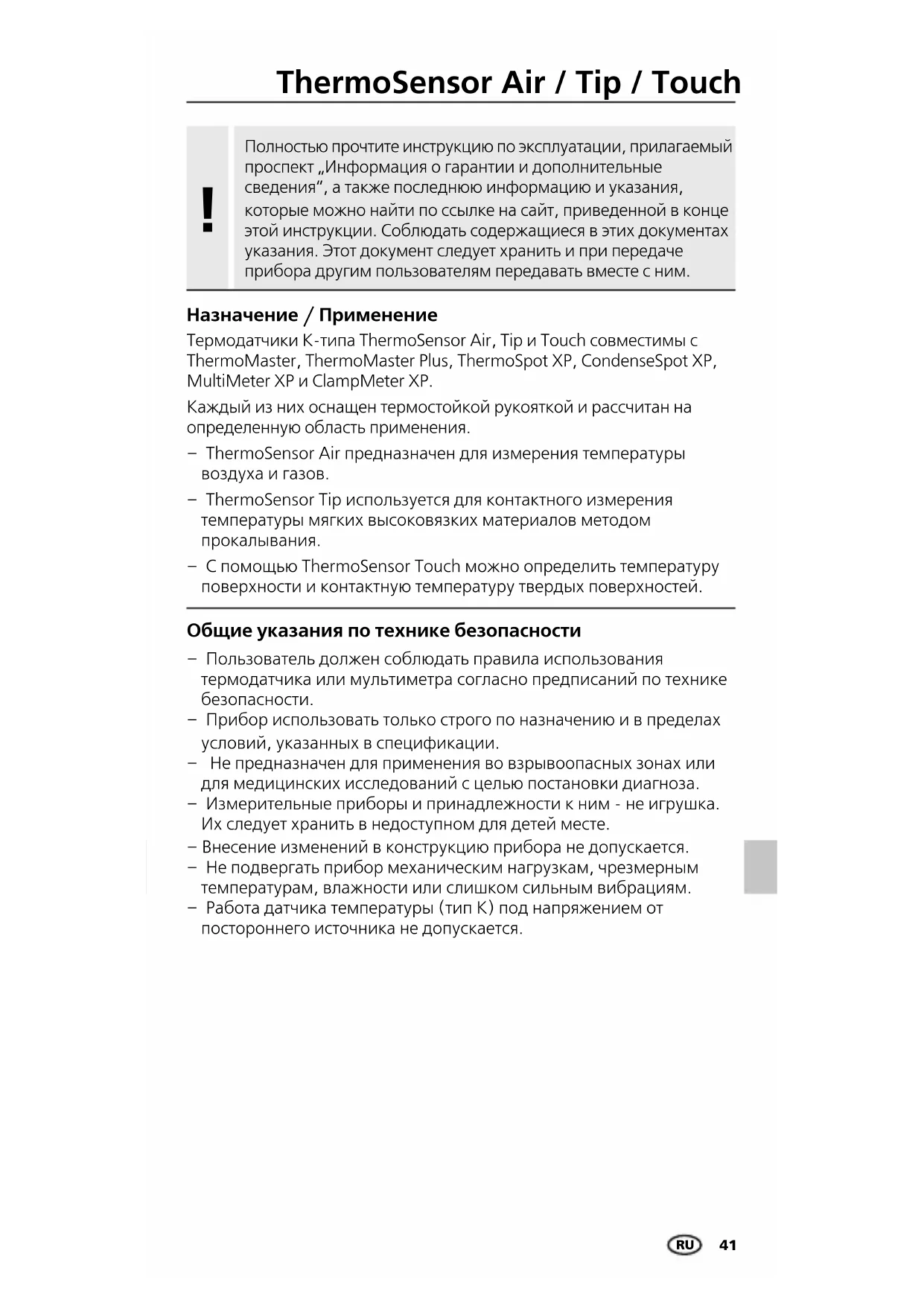

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ThermoSensor Air Laserliner

Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Этот документ следует хранить и при передаче прибора другим пользователям передавать вместе с ним.

Назначение / Применение

Термодатчики К-типа ThermoSensor Air, Tip и Touch совместимы с ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP и ClampMeter XP.

Каждый из них оснащен термостойкой рукояткой и рассчитан на определенную область применения.

– ThermoSensor Air предназначен для измерения температуры воздуха и газов.
– ThermoSensor Tip используется для контактного измерения температуры мягких высоковязких материалов методом прокалывания.
– С помощью ThermoSensor Touch можно определить температуру поверхности и контактную температуру твердых поверхностей.

Общие указания по технике безопасности

– Пользователь должен соблюдать правила использования термодатчика или мультиметра согласно предписаний по технике безопасности.
– Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации.
– Не предназначен для применения во взрывоопасных зонах или для медицинских исследований с целью постановки диагноза.
– Измерительные приборы и принадлежности к ним - не игрушка. Их следует хранить в недоступном для детей месте.
– Внесение изменений в конструкцию прибора не допускается.
– Не подвергать прибор механическим нагрузкам, чрезмерным температурам, влажности или слишком сильным вибрациям.
– Работа датчика температуры (тип К) под напряжением от постороннего источника не допускается.

Laserliner

Информация по обслуживанию и уходу

Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Прибор хранить в чистом и сухом месте.

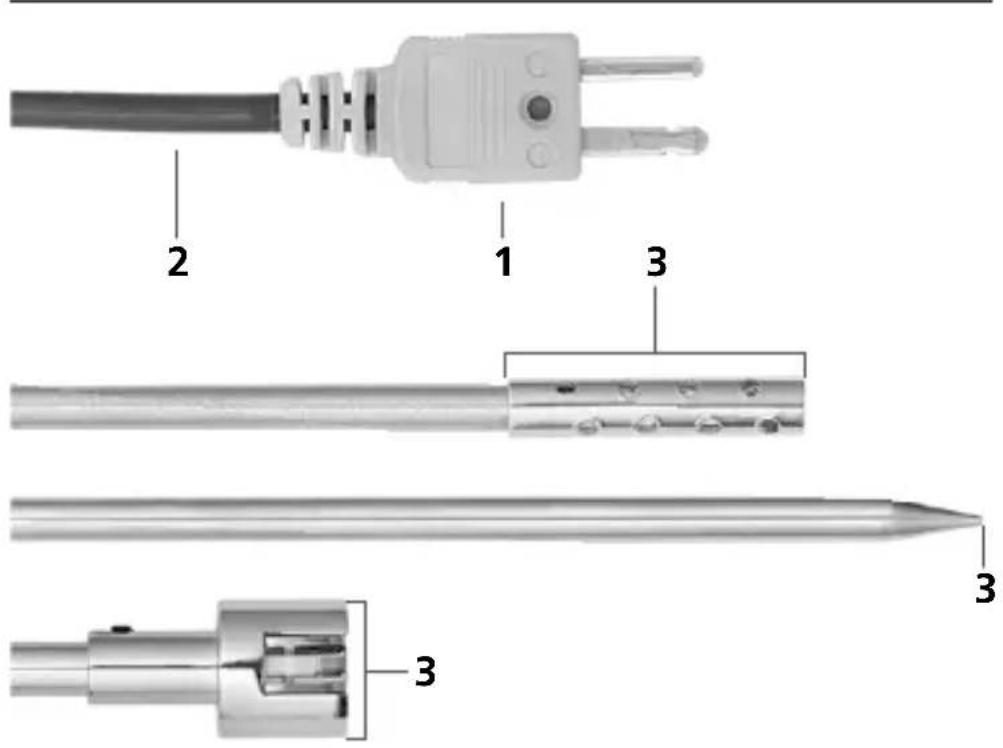

3 Измерительные поверхности

2 Кабель, 0,4 - 1,2 м

ThermoSensor Air / Tip / Touch

Технические характеристики (Изготовитель сохраняет за собой права на внесение технических изменений. 21W30)

Диапазон измерений Air / Tip	-50°C ... 800°C
Диапазон измерений Touch -5	0°C ... 400°C
Точность Air / Tip	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 800°C)
Точность Touch	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 400°C)
Рабочие условия	-10°C ... 60°C, Влажность воздуха макс. 80%гН, без образования конденсата, Рабочая высота не более 4000 м над уровнем моря
Условия хранения	-20°C ... 70°C, Влажность воздуха макс. 80% гН
Длина кабеля 40 ... 120 см
Измерительный зонд Air 165 мм
Измерительный зонд Tip 185 мм
Измерительный зонд Touch 115 мм
Размеры (Ш x В x Г) Air 22 x 29	5 x 22 мм (без кабеля)
Размеры (Ш x В x Г) Tip 22 x 31	5 x 22 мм (без кабеля)
Размеры (Ш x В x Г) Touch 22 x	245 x 22 мм (без кабеля)
Вес Air 106 г
Вес Tip 104 г
Вес Touch 96 г

Правила и нормы ЕС и утилизация

Прибор выполняет все необходимые нормы, регламентирующие свободный товарооборот на территории ЕС.

Данное изделие представляет собой электрический прибор, подлежащий сдаче в центры сбора отходов и утилизации в разобранном виде в соответствии с европейской директивой о бывших в употреблении электрических и электронных приборах.

Другие правила техники безопасности и ополнительные инструкции см. по адресу:

http://laserliner.com/info

CE UK CA
