Tuotetyyppi	K-tyypin lämpötila-anturi
Käyttö	Ilman ja kaasun lämpötilan mittaus
Mittausalue	-50 °C - 800 °C
Tarkkuus	±2,5 °C (-50 °C - 333 °C) / ±0,75 % (333 °C - 800 °C)
Mitat (l x k x s)	22 x 295 x 22 mm (ilman kaapelia)
Paino	106 g
Kaapelin pituus	0,4 - 1,2 m
Kahva	Kestää korkeita lämpötiloja
Yhteensopivuus	ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP, ClampMeter XP
Käyttöolosuhteet	-10 °C - 60 °C, max kosteus 80 % RH, max korkeus 4000 m
Säilytysolosuhteet	-20 °C - 70 °C, max kosteus 80 % RH
Huolto	Puhdistus hieman kostealla liinalla; vältä hankaavia tuotteita ja liuottimia
Turvallisuus	Ei saa käyttää räjähdysvaarallisella alueella tai lääketieteelliseen diagnostiikkaan; älä muuta laitetta; älä altista ulkoisille jännitteille
Virtalähde	Passiivianturi, jota isäntälaite syöttää
Mukana tulevat lisävarusteet	Liitäntäkaapeli (1 kpl)
Korjattavuus	Ei käyttäjän korjattavissa; ota yhteyttä huoltoon
Standardit	EU- ja WEEE-direktiivien mukainen

Usein kysytyt kysymykset - ThermoSensor Air Laserliner

Kuinka liitän ThermoSensor Air -anturin laitteeseeni?

Liitä K-tyypin liitin yhteensopivan mittalaitteesi vastaavaan tuloon (ThermoMaster jne.).

Mikä on Air-anturin lämpötila-alue?

Mittausalue on -50 °C - 800 °C.

Voinko käyttää tätä anturia nesteissä?

Ei, se on suunniteltu vain ilmaan ja kaasuihin. Käytä nesteisiin Tip- tai Touch-malleja.

Kuinka puhdistan anturin?

Puhdista se hieman kostealla liinalla. Älä käytä hankaavia tuotteita tai liuottimia.

Onko anturi yhteensopiva kaikkien lämpömittareiden kanssa?

Se on yhteensopiva Laserlinerin ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP ja ClampMeter XP -laitteiden kanssa.

Mitä tehdä, jos anturi näyttää virheellistä lämpötilaa?

Tarkista liitäntä ja varmista, että se on kunnolla kytketty. Tutustu isäntälaitteesi ohjeisiin.

Voinko upottaa anturin nesteeseen lämpötilan mittaamiseksi?

Ei, tämä anturi on tarkoitettu ilmaan ja kaasuihin. Käytä nesteisiin Tip- tai Touch-malleja.

Mitä turvatoimia tulee noudattaa?

Älä käytä räjähdysvaarallisessa ympäristössä tai lääketieteellisiin mittauksiin. Älä altista äärimmäisille lämpötiloille, jotka ylittävät määritellyn alueen (-50 °C - 800 °C).

Tarvitseeko anturi paristoa?

Ei, se on passiivianturi, joka saa virtansa mittalaitteesta.

Mistä löydän takuun?

Katso pakkauksen mukana toimitettua « Lisähuomautuksia ja takuutietoja » -vihkosta.

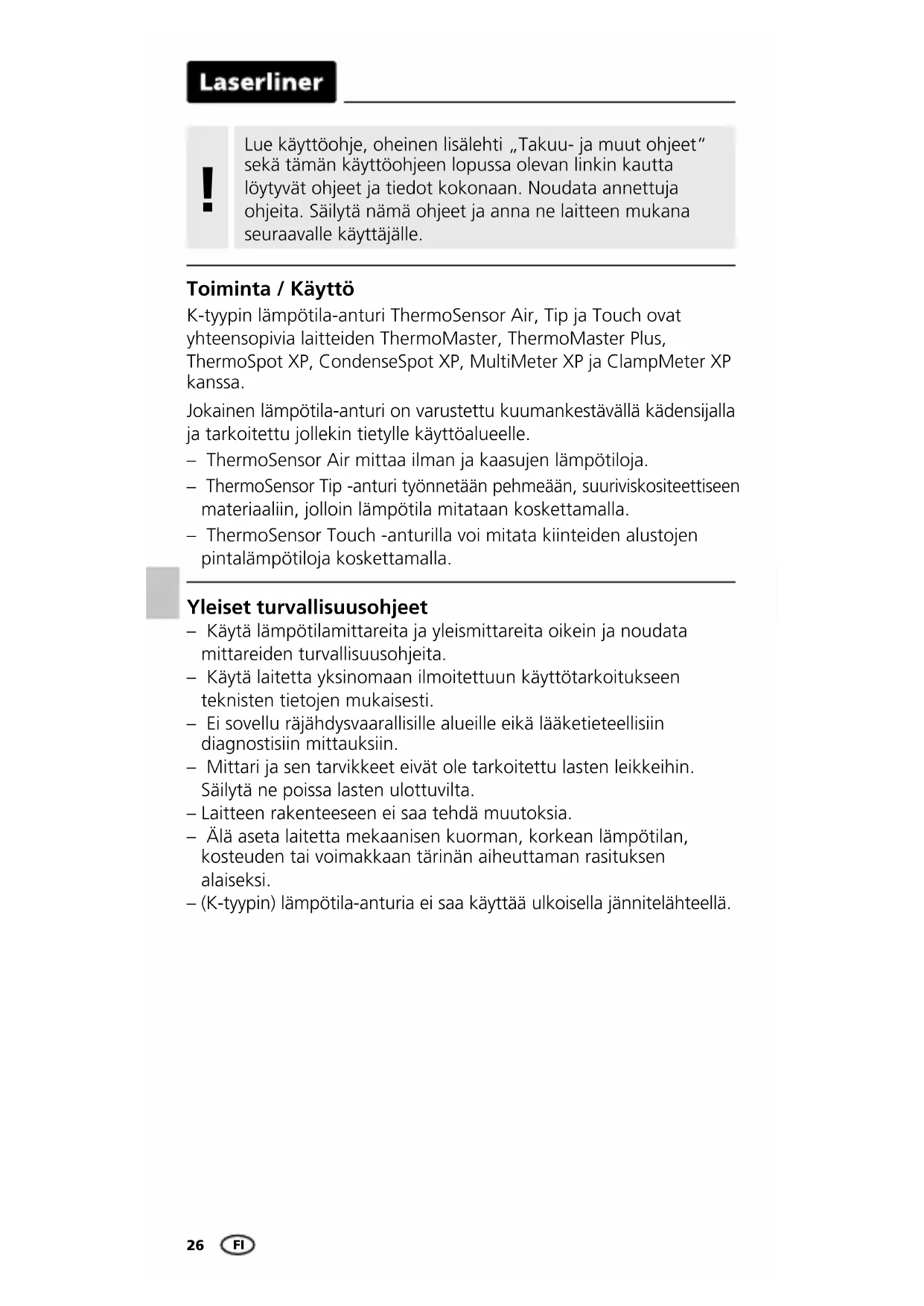

KÄYTTÖOHJE ThermoSensor Air Laserliner

Lue käyttöohje, oheinen lisälehti „Takuu- ja muut ohjeet“ sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

Toiminta / Käyttö

K-tyypin lämpötila-anturi ThermoSensor Air, Tip ja Touch ovat yhteensopivia laitteiden ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP ja ClampMeter XP kanssa.

Jokainen lämpötila-anturi on varustettu kuumankestävällä kädensijalla ja tarkoitettu jollekin tietylle käyttöalueelle.

• ThermoSensor Air mittaa ilman ja kaasujen lämpötiloja.
• ThermoSensor Tip -anturi työnnetään pehmeään, suuriviskositeettiseen materiaaliin, jolloin lämpötila mitataan koskettamalla.
• ThermoSensor Touch -anturilla voi mitata kiinteiden alustojen pintalämpötiloja koskettamalla.

Yleiset turvallisuusohjeet

• Käytä lämpötilamittareita ja yleismittareita oikein ja noudata mittareiden turvallisuusohjeita.
• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Ei sovellu räjähdysvaarallisille alueille eikä lääketieteellisiin diagnostisiin mittauksiin.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
  – (K-tyypin) lämpötila-anturia ei saa käyttää ulkoisella jännitelähteellä.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Säilytä laite puhtaassa ja kuivassa paikassa.

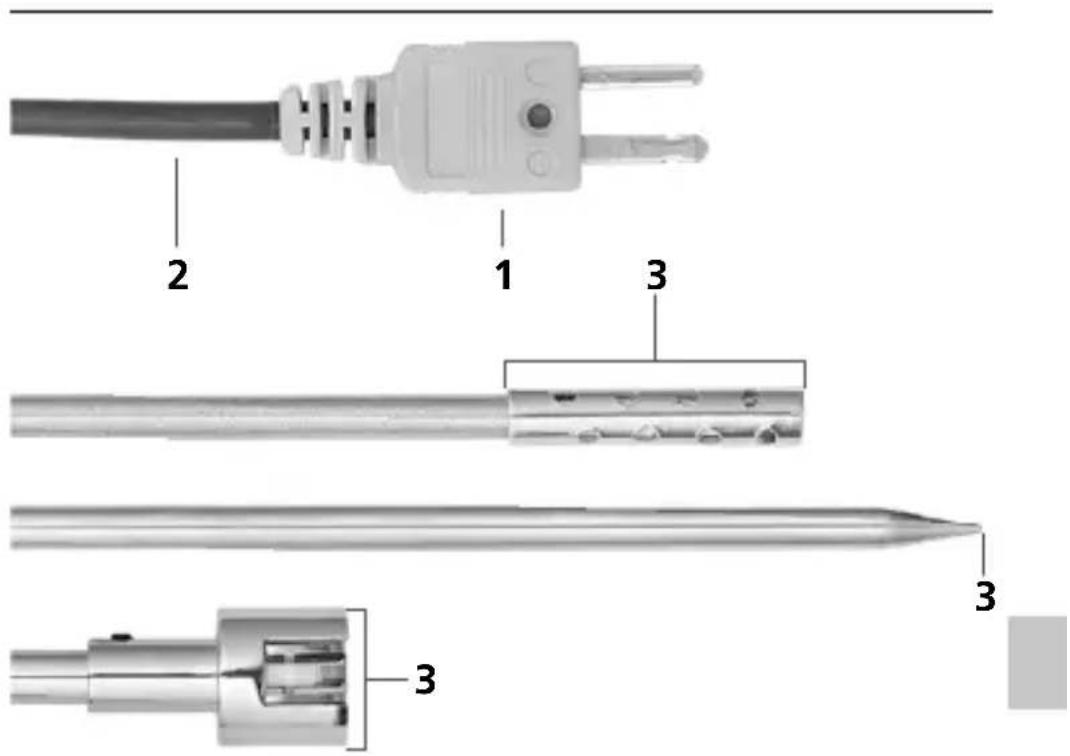

3 MittauspinnatK-tyypin liitäntä

2 Kaapeli, 0,4 - 1,2 m

Tekniset tiedot (Oikeus teknisiin muutoksiin pidätetään. 21W30)

Mittausalue Air / Tip -50°C	... 800°C
Mittausalue Touch -50°C ...	400°C
Tarkkuus Air / Tip	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 800°C)
Tarkkuus Touch	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 400°C)
Käyttöympäristö	-10°C ... 60°C, Ilmankosteus maks. 80% rH, ei kondensoituva, Asennuskorkeus maks. 4000 m merenpinnasta
Varastointiolosuhteet	-20°C ... 70°C, Ilmankosteus maks. 80% rH
Kaapelin pituus 40 ... 120 cm
Mittausanturi Air 165 mm
Mittausanturi Tip 185 mm
Mittausanturi Touch 115 mm
Mitat (L x K x S) Air	22 x 295 x 22 mm (ilman kaapelia)
Mitat (L x K x S) Tip	22 x 315 x 22 mm (ilman kaapelia)
Mitat (L x K x S) Touch	22 x 245 x 22 mm (ilman kaapelia)
Paino Air 106 g
Paino Tip 104 g
Paino Touch 96 g

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita: http://laserliner.com/info
