Typ produktu	Sonda temperatury typu K
Zastosowanie	Pomiar temperatury powietrza i gazu
Zakres pomiarowy	-50 °C do 800 °C
Dokładność	±2,5 °C (-50 °C do 333 °C) / ±0,75% (333 °C do 800 °C)
Wymiary (dł. x wys. x gł.)	22 x 295 x 22 mm (bez kabla)
Waga	106 g
Długość kabla	0,4 do 1,2 m
Uchwyt	Odporny na wysokie temperatury
Kompatybilność	ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP, ClampMeter XP
Warunki pracy	-10 °C do 60 °C, wilgotność max 80% RH, wysokość max 4000 m
Warunki przechowywania	-20 °C do 70 °C, wilgotność max 80% RH
Konserwacja	Czyszczenie lekko wilgotną szmatką; unikać środków ściernych i rozpuszczalników
Bezpieczeństwo	Nie używać w strefie wybuchowej ani do diagnostyki medycznej; nie modyfikować instrumentu; nie wystawiać na napięcia zewnętrzne
Zasilanie	Sonda pasywna, zasilana przez urządzenie nadrzędne
Dołączone akcesoria	Kabel połączeniowy (1 sztuka)
Naprawialność	Nienaprawialny przez użytkownika; skontaktować się z serwisem
Normy	Zgodny z dyrektywami UE i WEEE

Często zadawane pytania - ThermoSensor Air Laserliner

Jak podłączyć sondę ThermoSensor Air do mojego urządzenia?

Podłącz złącze typu K do odpowiedniego wejścia kompatybilnego urządzenia pomiarowego (ThermoMaster, itp.).

Jaki jest zakres temperatury sondy Air?

Zakres pomiarowy wynosi od -50 °C do 800 °C.

Czy mogę używać tej sondy w cieczach?

Nie, jest przeznaczona wyłącznie do powietrza i gazów. Do cieczy używaj modeli Tip lub Touch.

Jak wyczyścić sondę?

Czyść ją lekko wilgotną szmatką. Nie używaj środków ściernych ani rozpuszczalników.

Czy sonda jest kompatybilna ze wszystkimi termometrami?

Jest kompatybilna z urządzeniami ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP i ClampMeter XP firmy Laserliner.

Co zrobić, jeśli sonda wyświetla błędną temperaturę?

Sprawdź połączenie i upewnij się, że jest prawidłowo podłączona. Zapoznaj się z instrukcją swojego urządzenia głównego.

Czy mogę zanurzyć sondę w cieczy, aby zmierzyć temperaturę?

Nie, ta sonda jest przeznaczona do powietrza i gazów. Do cieczy używaj modeli Tip lub Touch.

Jakie środki ostrożności należy zachować?

Nie używać w atmosferze wybuchowej ani do pomiarów medycznych. Nie wystawiać na ekstremalne temperatury poza określonym zakresem (-50 °C do 800 °C).

Czy sonda wymaga baterii?

Nie, to sonda pasywna, która pobiera energię z urządzenia pomiarowego.

Gdzie mogę znaleźć gwarancję?

Sprawdź książeczkę « Uwagi dodatkowe i dotyczące gwarancji » dołączoną do opakowania.

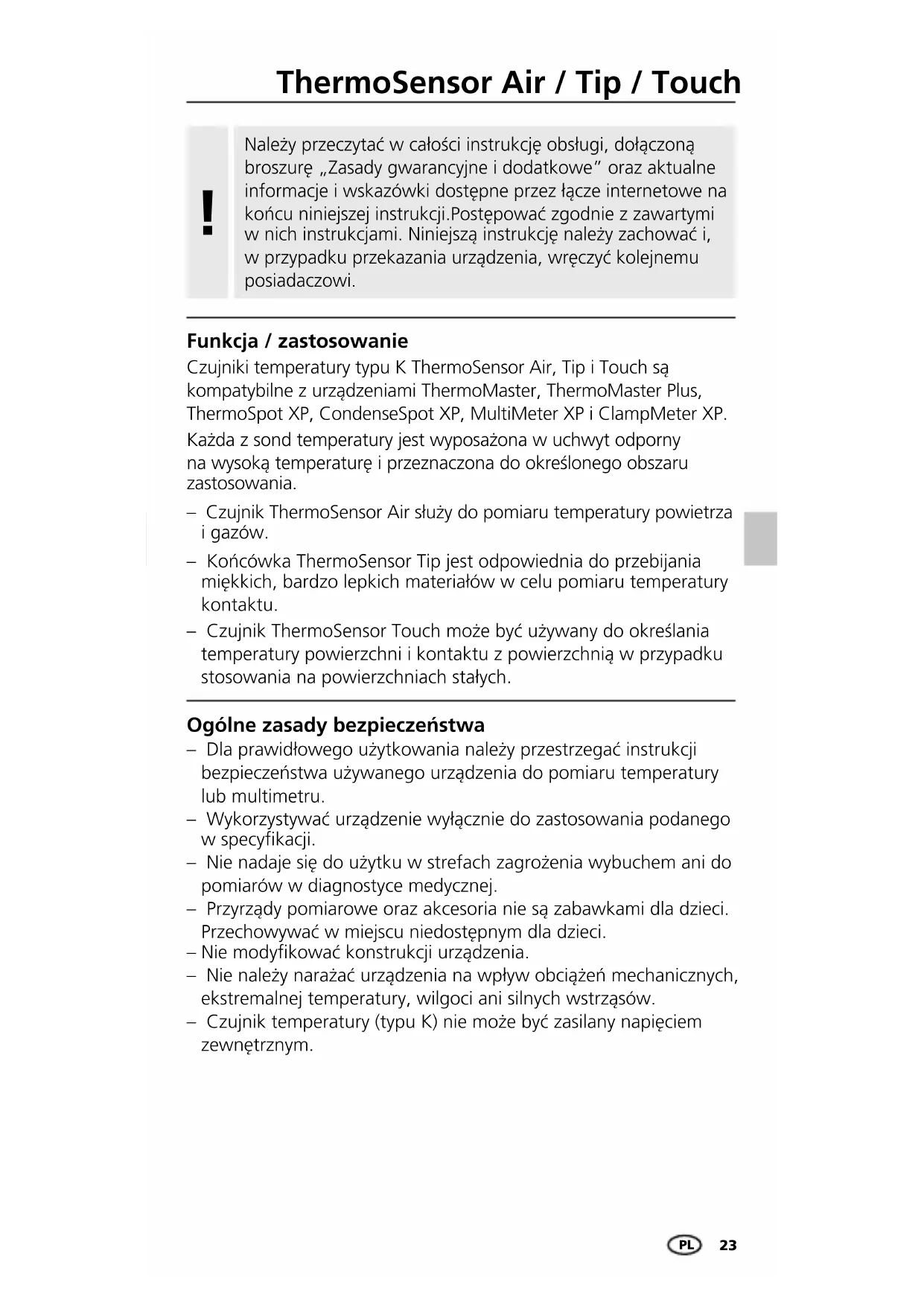

INSTRUKCJA OBSŁUGI ThermoSensor Air Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować i, w przypadku przekazania urządzenia, wręczyć kolejnemu posiadaczowi.

Funkcja / zastosowanie

Czujniki temperatury typu K ThermoSensor Air, Tip i Touch są kompatybilne z urządzeniami ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP i ClampMeter XP. Każda z sond temperatury jest wyposażona w uchwyt odporny na wysoką temperaturę i przeznaczona do określonego obszaru zastosowania.

– Czujnik ThermoSensor Air służy do pomiaru temperatury powietrza i gazów.
- Końcówka ThermoSensor Tip jest odpowiednia do przebijania miękkich, bardzo lepkich materiałów w celu pomiaru temperatury kontaktu.
– Czujnik ThermoSensor Touch może być używany do określania temperatury powierzchni i kontaktu z powierzchnią w przypadku stosowania na powierzchniach stałych.

Ogólne zasady bezpieczeństwa

– Dla prawidłowego użytkowania należy przestrzegać instrukcji bezpieczeństwa używanego urządzenia do pomiaru temperatury lub multimetru.
- Wykorzystywać urządzenie wyłącznie do zastosowania podanego w specyfikacji.
– Nie nadaje się do użytku w strefach zagrożenia wybuchem ani do pomiarów w diagnostyce medycznej.
– Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
– Nie modyfikować konstrukcji urządzenia.
– Nie należy narażać urządzenia na wpływ obciążeń mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
– Czujnik temperatury (typu K) nie może być zasilany napięciem zewnętrznym.

Laserliner

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przechowywać urządzenie w czystym, suchym miejscu.

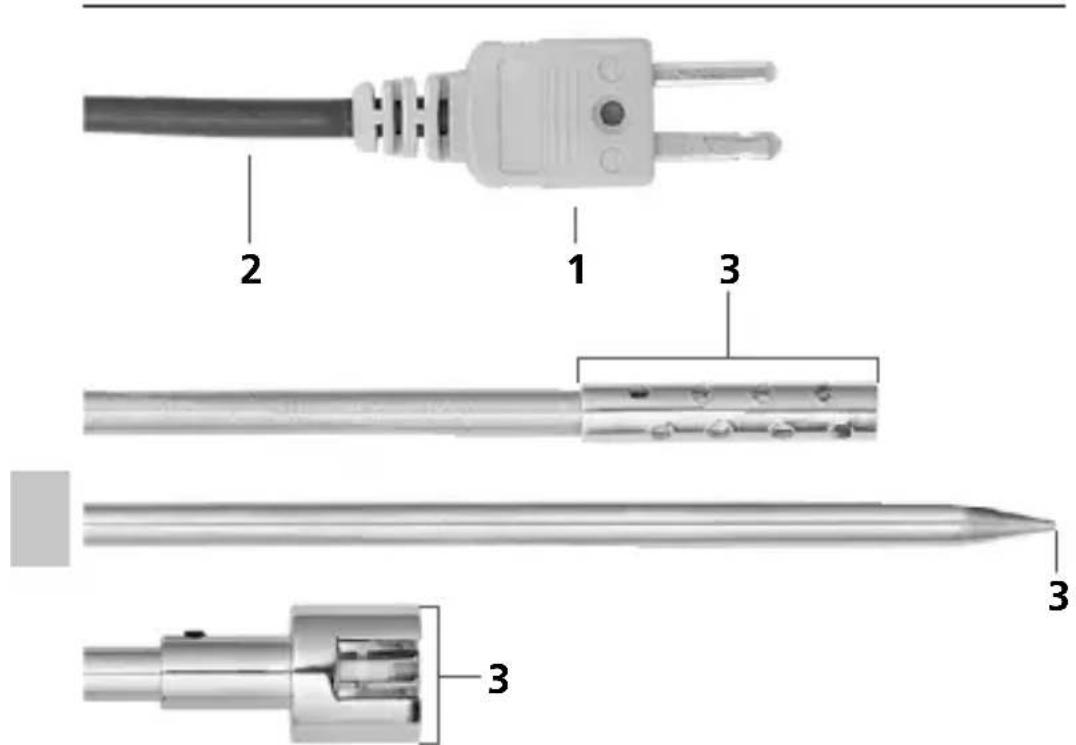

1 Podłączenie typu K

3 Powierzchnie pomiarowe

Dane Techniczne
(Zastrzega się możliwość zmian technicznych. 21W30)

Zakres pomiaru Air / Tip	-50°C ... 800°C
Zakres pomiaru Touch -50°C ... 400°C
Dokładność Air / Tip	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 800°C)
Dokładność Touch	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 400°C)
Warunki pracy	-10°C ... 60°C, Wilgotność powietrza maks. 80%wilgotności względnej, bez skraplania, Wysokość robocza maks. 4000 m nad punktem zerowym normalnym
Warunki przechowywania	-20°C ... 70°C, Wilgotność powietrza maks. 80%wilgotności względnej
Długość kabla 40 ... 120 cm
Sonda pomiarowa Air 165 mm
Sonda pomiarowa Tip 185 mm
Sonda pomiarowa Touch 115 mm
Wymiary (szer. x wys. x gł.) Air	22 x 295 x 22 mm (bez kabla)
Wymiary (szer. x wys. x gł.) Tip	22 x 315 x 22 mm (bez kabla)
Wymiary (szer. x wys. x gł.) Touch	22 x 245 x 22 mm (bez kabla)
Masa Air 106 g
Masa Tip 104 g
Masa Touch 96 g

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

http://laserliner.com/info

CE UK CA —
