ThermoSensor Air - термометр Laserliner - Безкоштовний посібник користувача

Тип продукту	Температурний зонд типу K
Використання	Вимірювання температури повітря та газу
Діапазон вимірювання	-50 °C до 800 °C
Точність	±2,5 °C (-50 °C до 333 °C) / ±0,75 % (333 °C до 800 °C)
Розміри (ш x в x г)	22 x 295 x 22 мм (без кабелю)
Вага	106 г
Довжина кабелю	0,4 до 1,2 м
Ручка	Стійка до високих температур
Сумісність	ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP, ClampMeter XP
Умови роботи	-10 °C до 60 °C, вологість макс. 80 % HR, висота макс. 4000 м
Умови зберігання	-20 °C до 70 °C, вологість макс. 80 % HR
Обслуговування	Очищення злегка вологим ганчіркою; уникати абразивних засобів та розчинників
Безпека	Не використовувати у вибухонебезпечній зоні або для медичної діагностики; не модифікувати прилад; не піддавати зовнішній напрузі
Живлення	Пасивний зонд, живиться від головного пристрою
Включені аксесуари	Кабель з'єднання (1 шт.)
Ремонтопридатність	Не підлягає ремонту користувачем; звертатися до служби підтримки
Норми	Відповідає директивам ЄС та WEEE

Часті запитання - ThermoSensor Air Laserliner

Як підключити зонд ThermoSensor Air до мого пристрою?

Підключіть роз'єм типу K до відповідного входу вашого сумісного вимірювального пристрою (ThermoMaster тощо).

Який діапазон температур зонда Air?

Діапазон вимірювання від -50 °C до 800 °C.

Чи можна використовувати цей зонд у рідинах?

Ні, він призначений лише для повітря та газів. Для рідин використовуйте моделі Tip або Touch.

Як очистити зонд?

Очистіть його злегка вологою ганчіркою. Не використовуйте абразивні засоби або розчинники.

Чи сумісний зонд з усіма термометрами?

Він сумісний з пристроями ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP та ClampMeter XP від Laserliner.

Що робити, якщо зонд показує неправильну температуру?

Перевірте з'єднання та переконайтеся, що воно правильно підключене. Зверніться до інструкції вашого головного пристрою.

Чи можна занурити зонд у рідину для вимірювання температури?

Ні, цей зонд призначений лише для повітря та газів. Для рідин використовуйте моделі Tip або Touch.

Які запобіжні заходи безпеки слід вживати?

Не використовувати у вибухонебезпечному середовищі або для медичних вимірювань. Не піддавати впливу екстремальних температур, що виходять за межі зазначеного діапазону (-50 °C до 800 °C).

Чи потребує зонд батарейку?

Ні, це пасивний зонд, який отримує енергію від вимірювального пристрою.

Де можна знайти гарантію?

Зверніться до буклету «Додаткові зауваження та гарантія», що додається до упаковки.

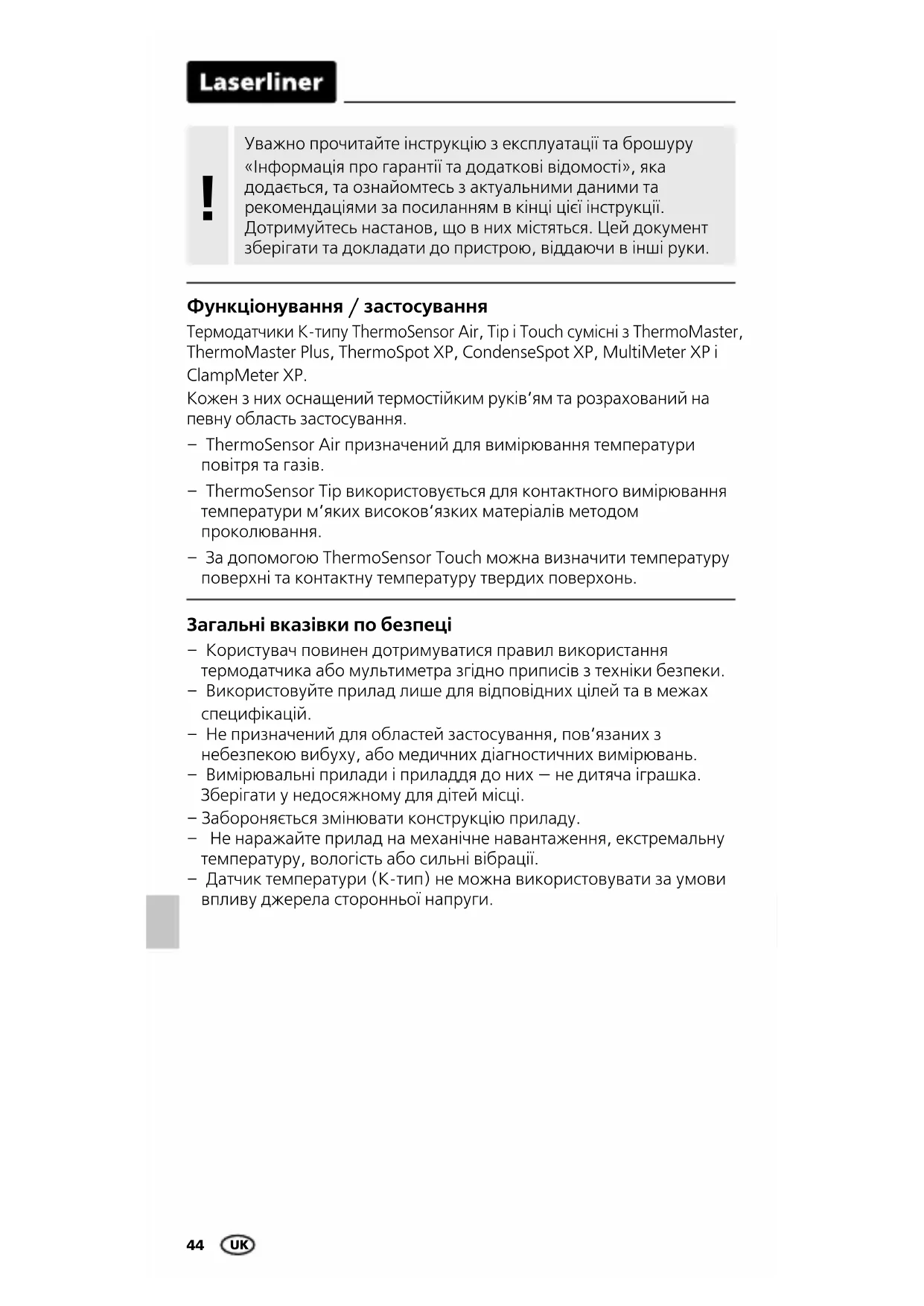

ПОСІБНИК КОРИСТУВАЧА ThermoSensor Air Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до пристрою, віддаючи в інші руки.

Функціонування / застосування

Термодатчики К-типу ThermoSensor Air, Tip i Touch сумісні з ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP i ClampMeter XP.

Кожен з них оснащений термостійким руків'ям та розрахований на певну область застосування.

– ThermoSensor Air призначений для вимірювання температури повітря та газів.
– ThermoSensor Tip використовується для контактного вимірювання температури м'яких високов'язких матеріалів методом проколювання.
- За допомогою ThermoSensor Touch можна визначити температуру поверхні та контактну температуру твердих поверхонь.

Загальні вказівки по безпеці

– Користувач повинен дотримуватися правил використання термодатчика або мультиметра згідно приписів з техніки безпеки.
– Використовуйте прилад лише для відповідних цілей та в межах специфікацій.
– Не призначений для областей застосування, пов'язаних з небезпекою вибуху, або медичних діагностичних вимірювань.
– Вимірювальні прилади і приладдя до них – не дитяча іграшка. Зберігати у недосяжному для дітей місці.
– Забороняється змінювати конструкцію приладу.
– Не наражайте прилад на механічне навантаження, екстремальну температуру, вологість або сильні вібрації.
– Датчик температури (К-тип) не можна використовувати за умови впливу джерела сторонньої напруги.

ThermoSensor Air / Tip / Touch

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Зберігати пристрій у чистому, сухому місці.

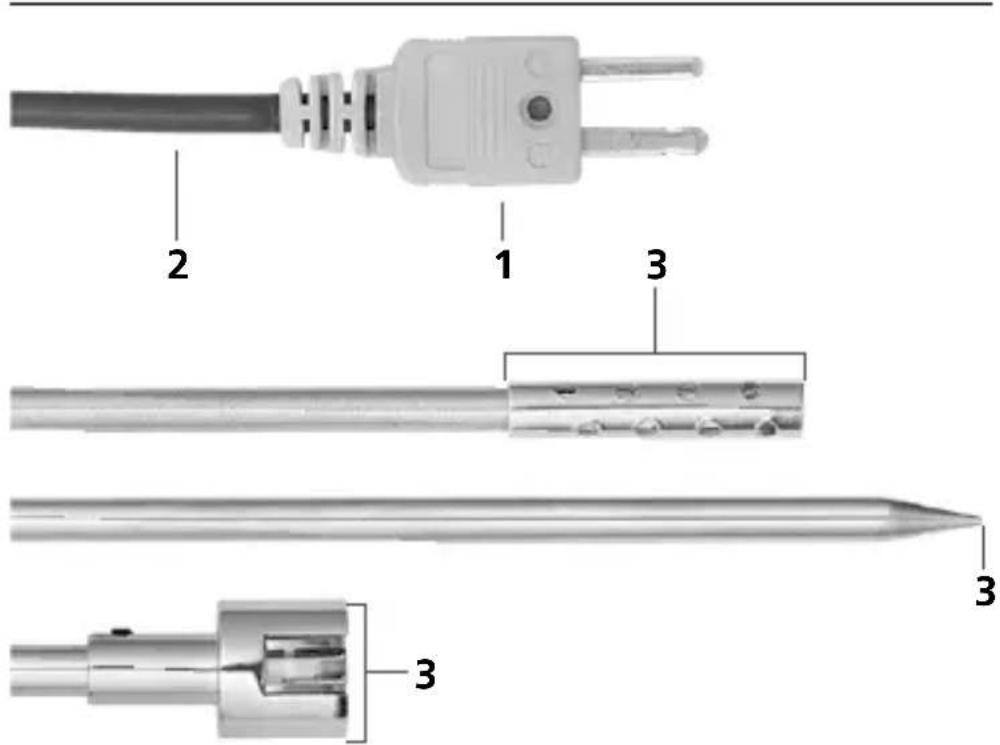

1 Контакт К-типу
2 Кабель, 0,4 - 1,2 м

3 Вимірювальні поверхні

Laserliner

Технічні дані (Право на технічні зміни збережене. 21W30)

Діапазон Air / Tip -50°C ... 800°C
Діапазон Touch -50°C ... 400°C
Похибка вимірів Air / Tip	± 2,5^ (-50^ ... 333^) ± 0,75% (333^ ... 800^)
Похибка вимірів Touch	± 2,5^ (-50^ ... 333^) ± 0,75% (333^ ... 400^)
Режим роботи	-10°C ... 60°C, Вологість повітря max. 80%rH, без конденсації, Робоча висота max. 4000 м над рівнем моря (нормальний нуль)
Умови зберігання	-20°C ... 70°C,Вологість повітря max. 80% rH
Довжина кабелю 40 ... 120 см
Вимірювальний зонд Air 165 мм
Вимірювальний зонд Tip 185 мм
Вимірювальний зонд Touch 115 мм
Розміри (Ш x В x Г) Air 22 x 295 x 22 мм (без кабелю)
Розміри (Ш x В x Г) Tip 22 x 315 x 22 мм (без кабелю)
Розміри (Ш x В x Г) Touch 22 x 245 x 22 мм (без кабелю)
Маса Air 106 g
Маса Tip 104 g
Маса Touch 96 g

Нормативні вимоги ЄС й утилізація

Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.

Згідно з європейською директивою щодо електричних і електронних приладів, що відслужили свій термін, цей виріб як електроприлад підлягає збору й утилізаціїокремо від інших відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті: http://laserliner.com/info

CE UK CA

!
