Tipo de produto	Sonda de temperatura tipo K
Utilização	Medição da temperatura do ar e do gás
Faixa de medição	-50 °C a 800 °C
Precisão	±2,5 °C (-50 °C a 333 °C) / ±0,75 % (333 °C a 800 °C)
Dimensões (l x a x p)	22 x 295 x 22 mm (sem cabo)
Peso	106 g
Comprimento do cabo	0,4 a 1,2 m
Punho	Resistente a altas temperaturas
Compatibilidade	ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP, ClampMeter XP
Condições de funcionamento	-10 °C a 60 °C, umidade máx. 80 % UR, altitude máx. 4000 m
Condições de armazenamento	-20 °C a 70 °C, umidade máx. 80 % UR
Manutenção	Limpeza com um pano levemente úmido; evitar produtos abrasivos e solventes
Segurança	Não utilizar em área explosiva ou para diagnóstico médico; não modificar o instrumento; não expor a tensões externas
Alimentação	Sonda passiva, alimentada pelo dispositivo hospedeiro
Acessórios incluídos	Cabo de conexão (1 peça)
Reparabilidade	Não reparável pelo usuário; contatar o serviço pós-venda
Normas	Conforme às diretivas da UE e WEEE

Perguntas frequentes - ThermoSensor Air Laserliner

Como conectar a sonda ThermoSensor Air ao meu dispositivo?

Conecte o conector tipo K na entrada correspondente do seu dispositivo de medição compatível (ThermoMaster, etc.).

Qual é a faixa de temperatura da sonda Air?

A faixa de medição vai de -50 °C a 800 °C.

Posso usar esta sonda em líquidos?

Não, ela é projetada para ar e gases apenas. Use os modelos Tip ou Touch para líquidos.

Como limpar a sonda?

Limpe-a com um pano levemente úmido. Não use produtos abrasivos ou solventes.

A sonda é compatível com todos os termômetros?

Ela é compatível com os dispositivos ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP e ClampMeter XP da Laserliner.

O que fazer se a sonda exibir uma temperatura incorreta?

Verifique a conexão e certifique-se de que está bem conectada. Consulte o manual do seu dispositivo hospedeiro.

Posso mergulhar a sonda em um líquido para medir a temperatura?

Não, esta sonda é reservada para ar e gases. Use os modelos Tip ou Touch para líquidos.

Quais são as precauções de segurança a tomar?

Não usar em atmosfera explosiva nem para medições médicas. Não expor a temperaturas extremas além da faixa especificada (-50 °C a 800 °C).

A sonda necessita de uma pilha?

Não, é uma sonda passiva que obtém energia do dispositivo de medição.

Onde posso encontrar a garantia?

Consulte o caderno « Observações adicionais e sobre a garantia » fornecido com a embalagem.

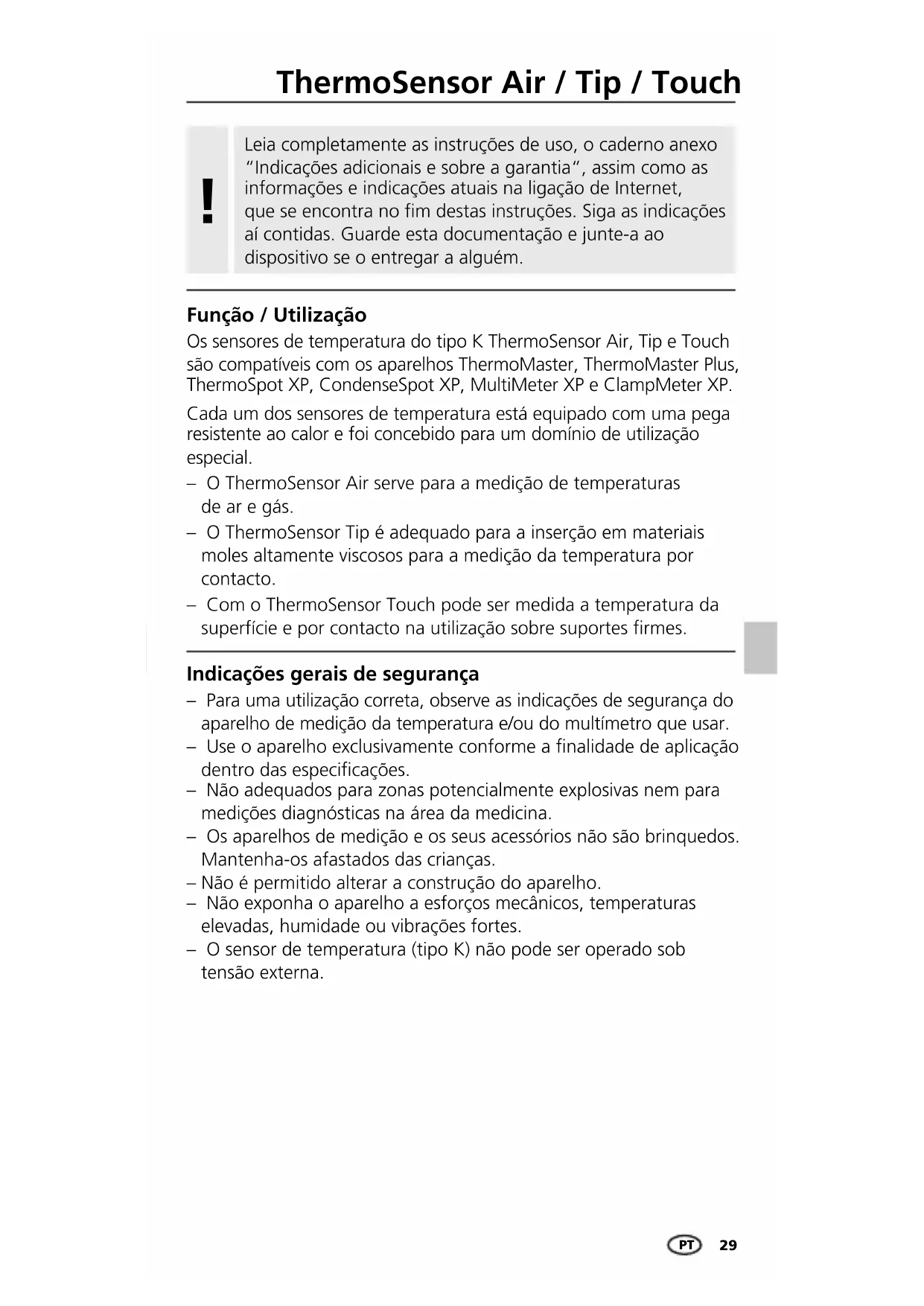

MANUAL DE UTILIZADOR ThermoSensor Air Laserliner

Leia completamente as instruções de uso, o caderno anexo "Indicações adicionais e sobre a garantia", assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo se o entregar a alguém.

Função / Utilização

Os sensores de temperatura do tipo K ThermoSensor Air, Tip e Touch são compatíveis com os aparelhos ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP e ClampMeter XP.

Cada um dos sensores de temperatura está equipado com uma pega resistente ao calor e foi concebido para um domínio de utilização especial.

• O ThermoSensor Air serve para a medição de temperaturas de ar e gás.
• O ThermoSensor Tip é adequado para a inserção em materiais moles altamente viscosos para a medição da temperatura por contacto.
• Com o ThermoSensor Touch pode ser medida a temperatura da superfície e por contacto na utilização sobre suportes firmes.

Indicações gerais de segurança

• Para uma utilização correta, observe as indicações de segurança do aparelho de medição da temperatura e/ou do multímetro que usar.
• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Não adequados para zonas potencialmente explosivas nem para medições diagnósticas na área da medicina.
• Os aparelhos de medição e os seus acessórios não são brinquedos. Mantenha-os afastados das crianças.
  – Não é permitido alterar a construção do aparelho.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes.
• O sensor de temperatura (tipo K) não pode ser operado sob tensão externa.

Laserliner

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes.

Armazene o aparelho num lugar limpo e seco.

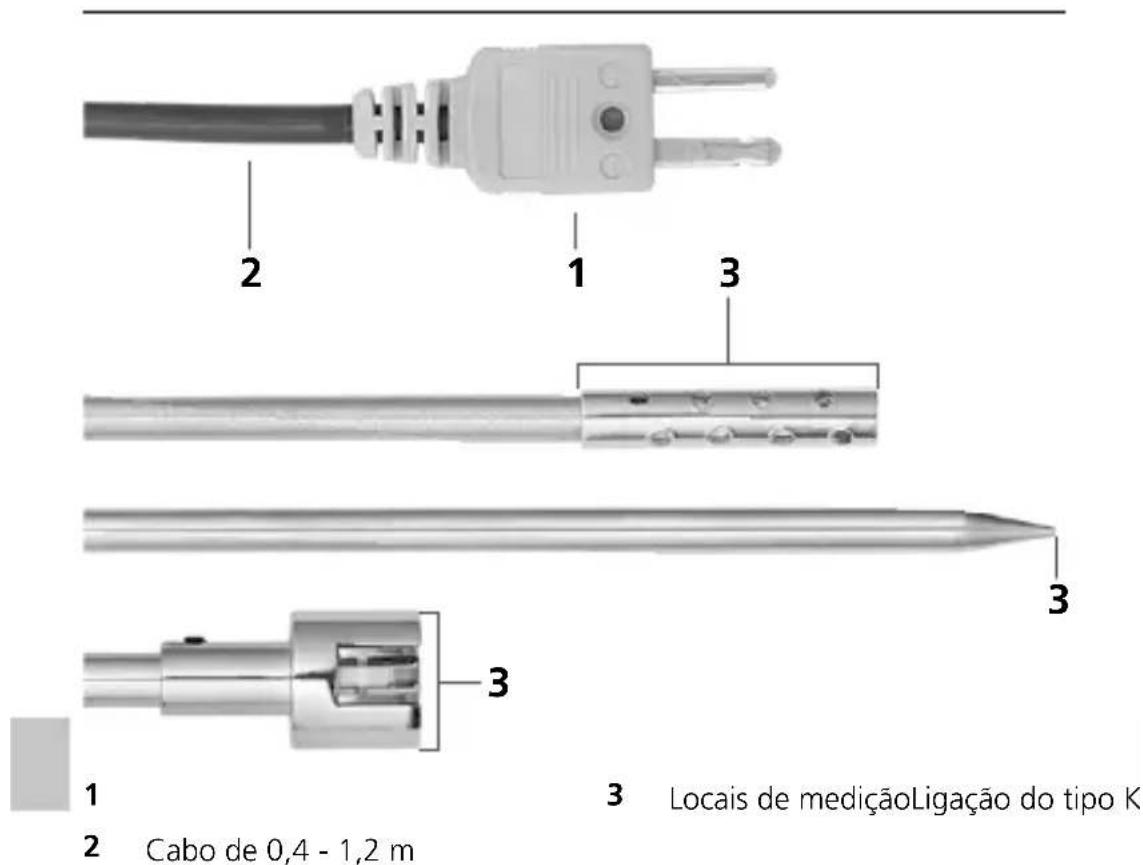

2 1 3 3 1 2 Cabo de 0,4 - 1,2 m 3 Locais de mediçãoLigação do tipo K

ThermoSensor Air / Tip / Touch

Dados técnicos (Sujeito a alterações técnicas. 21W30)

Margem de medição Air / Tip	-50°C ... 800°C
Margem de medição Touch -50°C ... 400°C
Precisão Air / Tip	±2,5°C (-50°C ... 333°C)±0,75% (333°C ... 800°C)
Precisão Touch	±2,5°C (-50°C ... 333°C)±0,75% (333°C ... 400°C)
Condições de trabalho	-10°C ... 60°C, humidade de ar máx. 80% rH, sem condensação, altura de trabalho máx. de 4000 m em relação ao NM (nível do mar)
Condições de armazenamento	-20°C ... 70°C,humidade de ar máx. 80% rH
Comprimento do cabo 40 ... 120 cm
Sensor de medição Air 165 mm
Sensor de medição Tip 185 mm
Sensor de medição Touch 115 mm
Dimensões (L x A x P) Air	22 x 295 x 22 mm (sem cabo)
Dimensões (L x A x P) Tip	22 x 315 x 22 mm (sem cabo)
Dimensões (L x A x P) Touch	22 x 245 x 22 mm (sem cabo)
Peso Air 106 g
Peso Tip 104 g
Peso Touch 96 g

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em: http://laserliner.com/info

CE UK CA —
