Tipo de Produto	Termômetro infravermelho sem contato
Marca	Laserliner
Modelo	ThermoSpot Laser
Faixa de medição	-38°C a 365°C
Precisão	±2,5°C ou ±2,5% (a maior)
Resolução	0,2°C
Óptica	12:1 (distância/spot)
Emissividade	Fixo em 0,95
Laser de mira	Círculo laser de 8 pontos, classe 2, <1 mW, 650 nm
Funções	MAX, HOLD, comutação °C/°F, iluminação da tela
Alimentação	2 pilhas AAA 1,5 V LR03
Autonomia	Aproximadamente 35 horas
Desligamento automático	Após 15 segundos
Dimensões (C x A x P)	113 x 155,5 x 40 mm
Peso	173 g (pilhas incluídas)
Condições de trabalho	0°C a 50°C, UR máx 80%
Condições de armazenamento	-10°C a 60°C, UR máx 80%
Manutenção	Limpar com um pano úmido, sem solventes. Calibrar anualmente.
Segurança	Laser classe 2: não olhe para o feixe, não aponte para os olhos

Perguntas frequentes - ThermoSpot Laser Laserliner

Como ligar e desligar o ThermoSpot Laser?

O aparelho liga-se ao pressionar o gatilho. Desliga-se automaticamente após 15 segundos de inatividade.

Como alterar a unidade de medida entre °C e °F?

Pressione a tecla °C/°F até que o símbolo desejado apareça no ecrã.

O que significa o círculo laser de 8 pontos?

O círculo laser serve para mirar precisamente a zona de medição. A temperatura é medida dentro do círculo.

Como efetuar uma medição contínua?

Ative o laser pressionando o gatilho e mantenha-o pressionado. Solte para memorizar o valor (função HOLD).

O que fazer se a medição parecer imprecisa?

Verifique se a superfície está limpa e se a emissividade é adequada (ajustada para 0,95 para a maioria dos materiais). Evite interferências como vapor ou vidro. Uma calibração anual é recomendada.

Como limpar o aparelho?

Use um pano ligeiramente húmido. Não use solventes nem produtos abrasivos. Remova as pilhas antes de armazenamento prolongado.

Quais pilhas usar e qual é a autonomia?

Use duas pilhas AAA 1,5V LR03. A autonomia é de aproximadamente 35 horas em uso contínuo.

Pode-se medir a temperatura através do vidro?

Não, o vidro bloqueia a radiação infravermelha. A medição deve ser feita diretamente na superfície alvo.

O que é a emissividade e por que é fixa?

A emissividade é a capacidade de um material emitir radiação infravermelha. O aparelho está ajustado para 0,95, adequado para materiais orgânicos como madeira, plástico ou cerâmica.

O que fazer se o laser não ligar?

Verifique o nível de carga das pilhas. Se o símbolo de bateria fraca aparecer, substitua as pilhas. Certifique-se de que o gatilho está pressionado corretamente.

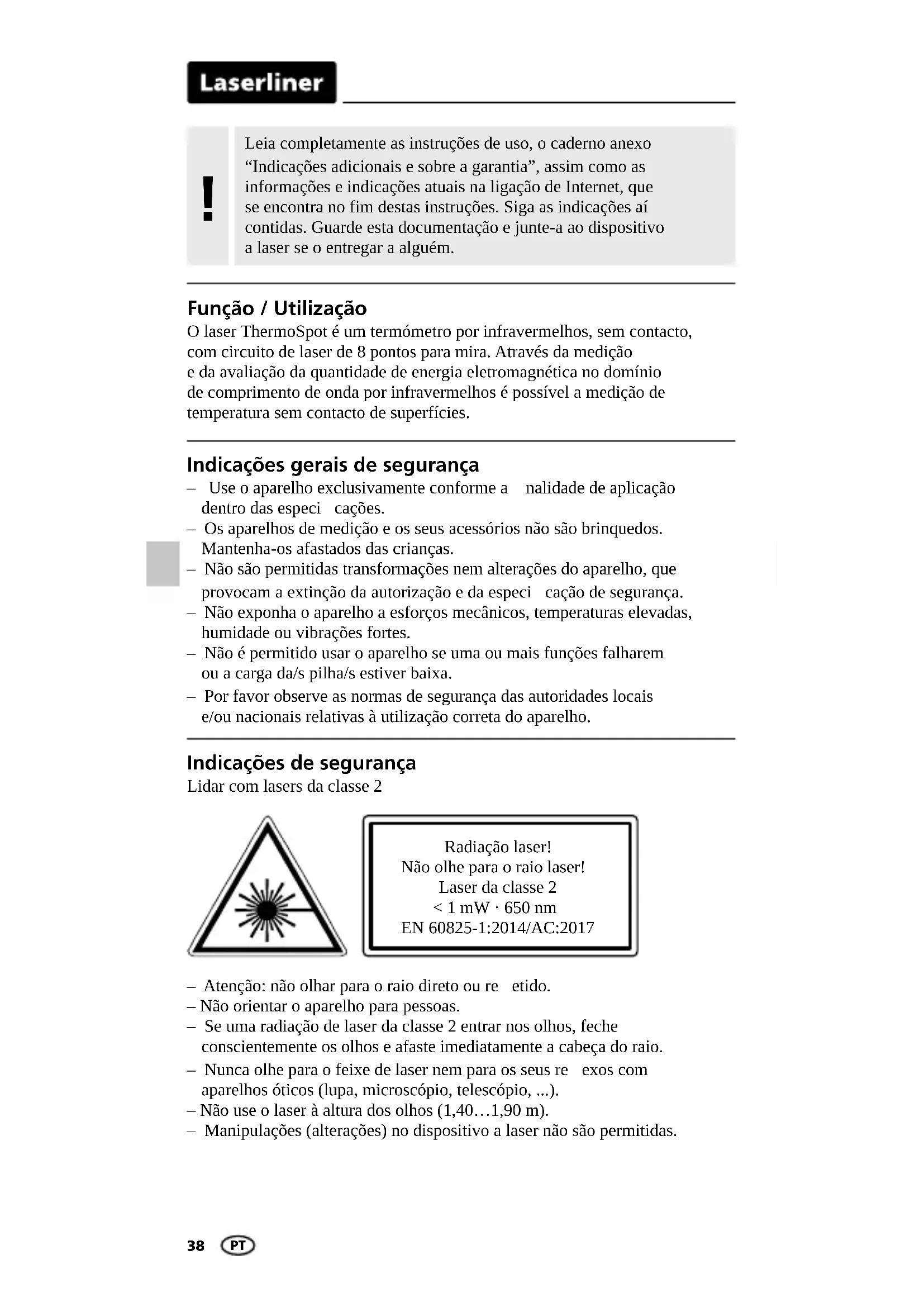

MANUAL DE UTILIZADOR ThermoSpot Laser Laserliner

Leia completamente as instruções de uso, o caderno anexo "Indicações adicionais e sobre a garantia", assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo a laser se o entregar a alguém.

Função / Utilização

O laser ThermoSpot é um termómetro por infravermelhos, sem contacto, com circuito de laser de 8 pontos para mira. Através da medição e da avaliação da quantidade de energia eletromagnética no domínio de comprimento de onda por infravermelhos é possível a medição de temperatura sem contacto de superfícies.

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a nalidade de aplicação dentro das especificações.
• Os aparelhos de medição e os seus acessórios não são brinquedos. Mantenha-os afastados das crianças.
• Não são permitidas transformações nem alterações do aparelho, que provocam a extinção da autorização e da especi cação de segurança.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes.
• Não é permitido usar o aparelho se uma ou mais funções falharem ou a carga da/s pilha/s estiver baixa.
• Por favor observe as normas de segurança das autoridades locais e/ou nacionais relativas à utilização correta do aparelho.

Indicações de segurança

Lidar com lasers da classe 2

Radiação laser! Não olhe para o raio laser! Laser da classe 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Atenção: não olhar para o raio direto ou re etido.
• Não orientar o aparelho para pessoas.
• Se uma radiação de laser da classe 2 entrar nos olhos, feche conscientemente os olhos e afaste imediatamente a cabeça do raio.
• Nunca olhe para o feixe de laser nem para os seus re exos com aparelhos óticos (lupa, microscópio, telescópio, ...).
  – Não use o laser à altura dos olhos (1,40...1,90 m).
• Manipulações (alterações) no dispositivo a laser não são permitidas.

Indicações de segurança

Lidar com radiação eletromagnética

• O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva EMC 2014/30/UE.
• Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.
• A utilização perto de tensões elevadas ou sob campos eletromagnéticos alterados elevados pode influenciar a precisão de medição.

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Remova a/s pilha/s antes de um armazenamento prolongado. Armazene o aparelho num lugar limpo e seco.

Calibragem

O medidor tem de ser calibrado e controlado regularmente para garantir a precisão dos resultados de medição. Recomendamos um intervalo de calibragem de um ano.

1

Laserfiner 1. 2.

Observe a polaridade correta.

a Feixe de laser ligado
b Carga da pilha
c Função Hold
d Indicação do valor medido
e Valor máx. durante a medição
f Iluminação do visor ativada
g Unidade de medição °C / °F

Laserliner

4 °C / °F

Para regular a unidade de temperatura pretendida, prima a tecla “°C/°F” até o símbolo correspondente aparecer no visor.

Laserliner Trembliner tea

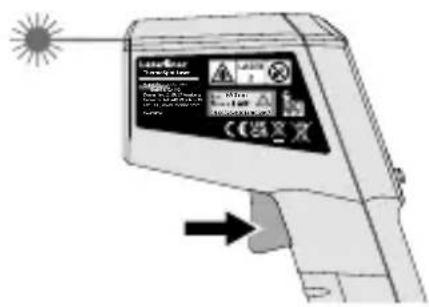

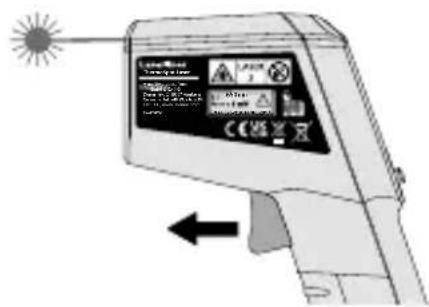

5 Medição permanente / Hold

Para efetuar uma medição permanente, ative o laser (ver imagem) e mantenha carregada a tecla.

Logo que o local de medição pretendido seja detetado pelo laser alvo, solte a tecla. O valor medido é mantido.

Indicações sobre o processo de medição

Este medidor de temperatura por infravermelhos mede a temperatura das superfícies e dos materiais mais variados. A cabeça sensora de medição integrada recebe a radiação infravermelha que cada corpo emite conforme o material. O grau desta radiação é determinado pelo grau de emissão (0-1). O aparelho tem um ajuste fixo no grau de emissão de 0,95, que é o valor indicado para a maior parte das substâncias orgânicas, como plásticos, cerâmica, madeira, borracha e rochas. Assegure-se de que a margem de medição entre o aparelho e a superfície esteja isenta de perturbações (vapor, gás, sujidade, vidro).

Círculo laser

O círculo laser serve para visar e visualiza o ponto da medição por infravermelhos. A medição da temperatura só é efetuada à superfície dentro do círculo laser.

Saída de laser

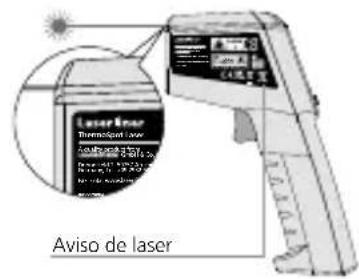

Aviso de laser

Dados técnicos
Sujeito a alterações técnicas. Rev22W26

Grandeza a medir Temperatura por infravermelhos
Funções MÁX, HOLD
Gama de medição temperatura por infravermelhos	-38°C ... 365°C
Precisão temperatura por infravermelhos	± 2,5°C + 0,05°C/graus (-38°C ... 0°C) ± 2,5°C ou ± 2,5% (0°C ... 365°C), o valor superior é válido
Resolução temperatura por infravermelhos	0,2°C
Comprimento de onda laser	650 nm
Classe de laser 2 / < 1 mW	(EN 60825-1:2014/AC:2017)
Desconexão automática após 15 segundos
Abastecimento de corrente	2 x 1,5V LR03 (AAA)
Duração operacional aprox.	35 horas
Condições de trabalho	0°C ... 50°C, Humidade de ar máx. 80% rH, sem condensação, Altura de trabalho máx. de 4000 m em relação ao NM (nível do mar)
Condições de armazenamento	-10°C ... 60°C, Humidade de ar máx. 80% rH
Unidade de medição °C (Celsius), °F (Fahrenheit)
Grau de emissão fixo 0,95
Óptica 12:1 (12 m distância)	de medição : 1 m ponto de medição)
Laser Círculo laser de 8 pontos
Dimensões (L x A x P) 113 x	155,5 x 40 mm
Peso 173 g (incl. pilhas)

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em: http://laserliner.com
