Produkttyp	Berührungsloses Infrarot-Thermometer
Marke	Laserliner
Modell	ThermoSpot Laser
Messbereich	-38°C bis 365°C
Genauigkeit	±2,5°C oder ±2,5% (der höhere Wert)
Auflösung	0,2°C
Optik	12:1 (Abstand/Spot)
Emissionsgrad	Fest auf 0,95
Ziellaser	8-Punkt-Laserkreis, Klasse 2, <1 mW, 650 nm
Funktionen	MAX, HOLD, Umschaltung °C/°F, Displaybeleuchtung
Stromversorgung	2 AAA-Batterien 1,5 V LR03
Betriebsdauer	Ca. 35 Stunden
Automatische Abschaltung	Nach 15 Sekunden
Abmessungen (L x H x T)	113 x 155,5 x 40 mm
Gewicht	173 g (inkl. Batterien)
Arbeitsbedingungen	0°C bis 50°C, max. rel. Luftfeuchte 80%
Lagerbedingungen	-10°C bis 60°C, max. rel. Luftfeuchte 80%
Wartung	Mit feuchtem Tuch reinigen, keine Lösungsmittel. Jährlich kalibrieren.
Sicherheit	Laser Klasse 2: Nicht in den Strahl blicken, nicht in die Augen richten.

Häufig gestellte Fragen - ThermoSpot Laser Laserliner

Wie schalte ich den ThermoSpot Laser ein und aus?

Das Gerät wird durch Drücken des Abzugs eingeschaltet. Es schaltet sich nach 15 Sekunden Inaktivität automatisch aus.

Wie ändere ich die Maßeinheit zwischen °C und °F?

Drücken Sie die Taste °C/°F, bis das gewünschte Symbol auf dem Display erscheint.

Was bedeutet der 8-Punkt-Laserkreis?

Der Laserkreis dient zur präzisen Zielerfassung des Messbereichs. Die Temperatur wird innerhalb des Kreises gemessen.

Wie führe ich eine Dauermessung durch?

Aktivieren Sie den Laser durch Drücken des Abzugs und halten Sie ihn gedrückt. Lassen Sie los, um den Wert zu speichern (Funktion HOLD).

Was tun, wenn die Messung ungenau erscheint?

Überprüfen Sie, ob die Oberfläche sauber und der Emissionsgrad angepasst ist (auf 0,95 für die meisten Materialien eingestellt). Vermeiden Sie Störungen wie Dampf oder Glas. Eine jährliche Kalibrierung wird empfohlen.

Wie reinige ich das Gerät?

Verwenden Sie ein leicht feuchtes Tuch. Verwenden Sie keine Lösungsmittel oder scheuernde Reinigungsmittel. Entfernen Sie die Batterien vor längerer Lagerung.

Welche Batterien verwende ich und wie lange ist die Betriebsdauer?

Verwenden Sie zwei AAA 1,5V LR03 Batterien. Die Betriebsdauer beträgt ca. 35 Stunden bei Dauerbetrieb.

Kann die Temperatur durch Glas gemessen werden?

Nein, Glas blockiert die Infrarotstrahlung. Die Messung muss direkt auf der Zieloberfläche erfolgen.

Was ist der Emissionsgrad und warum ist er fest?

Der Emissionsgrad ist die Fähigkeit eines Materials, Infrarotstrahlung zu emittieren. Das Gerät ist auf 0,95 eingestellt, geeignet für organische Materialien wie Holz, Kunststoff oder Keramik.

Was tun, wenn der Laser nicht leuchtet?

Überprüfen Sie den Ladezustand der Batterien. Wenn das Symbol für schwache Batterie erscheint, ersetzen Sie die Batterien. Stellen Sie sicher, dass der Abzug korrekt gedrückt wird.

BEDIENUNGSANLEITUNG ThermoSpot Laser Laserliner

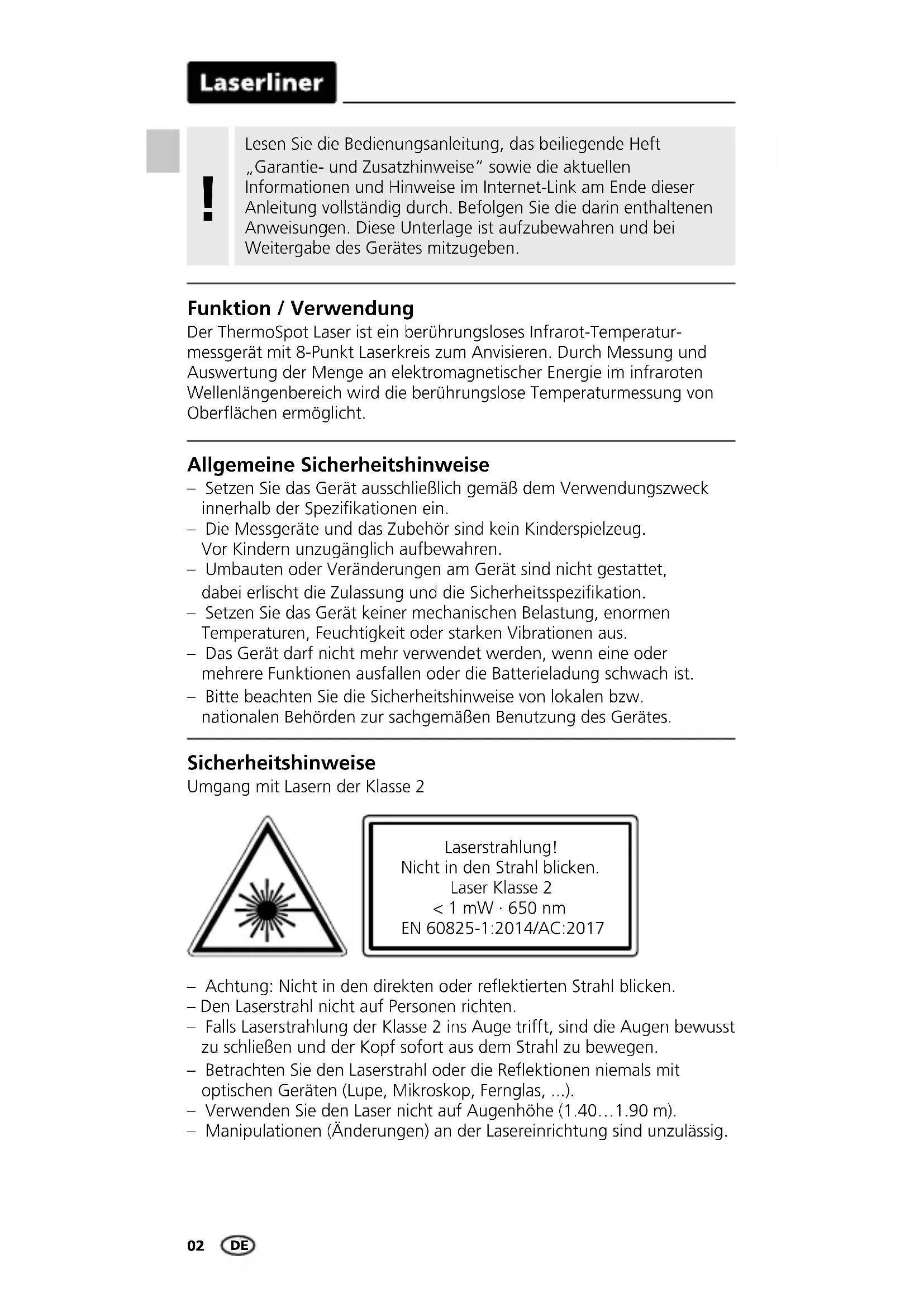

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Der ThermoSpot Laser ist ein berührungsloses Infrarot-Temperaturmessgerät mit 8-Punkt Laserkreis zum Anvisieren. Durch Messung und Auswertung der Menge an elektromagnetischer Energie im infraroten Wellenlängenbereich wird die berührungslose Temperaturmessung von Oberflächen ermöglicht.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung! Nicht in den Strahl blicken. Laser Klasse 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
• Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
• Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
• Verwenden Sie den Laser nicht auf Augenhöhe (1.40...1.90 m).
• Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen oder in der Nähe von Personen mit Herzschrittmachern sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
• Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr.

1

Laserfiner 1. 2.

Auf korrekte Polarität achten.

a Laserstrahl eingeschaltet
b Batterieladung
c Hold-Funktion
d Messwertanzeige
e Max.-Wert während der Messung
f Displaybeleuchtung
g Messeinheit °C / °F

Laserliner

4 °C / °F

Um die gewünschte Temperatureinheit einzustellen, die Taste „°C/°F“ drücken, bis das entsprechende Symbol im Display erscheint.

Laserliner Temperature Test

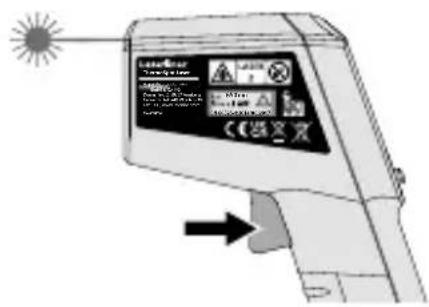

5 Dauermessung / Hold

Zur Durchführung einer Dauermessung den Laser aktivieren (siehe Abbildung) und die Taste gedrückt halten.

Laser/Noise Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control Control C:\Users\Random\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Local\Central

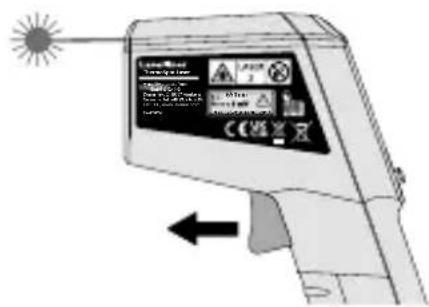

Sobald der gewünscht Messort mit dem Ziellaser erfasst wird, Taste loslassen. Der gemessene Wert wird gehalten.

Hinweise zum Messvorgang

Dieses Infrarot-Temperatur Messgerät ermittelt die Temperatur verschiedenster Oberflächen und Materialien. Der integrierte Sensormesskopf empfängt die Infrarot-Strahlung, die jeder Körper materialspezifisch abgibt. Der Grad der Abstrahlung wird durch den Emissionsgrad bestimmt (0-1). Das Gerät ist auf einen Emissionsgrad von 0,95 fest eingestellt, was für die meisten organischen Stoffe, sowie Kunststoffe, Keramik, Holz, Gummi und Gestein zutreffend ist. Beachten Sie, dass der Messbereich zwischen Gerät und Oberfläche frei von Störgrößen ist (Dampf, Gas, Schmutz, Glas).

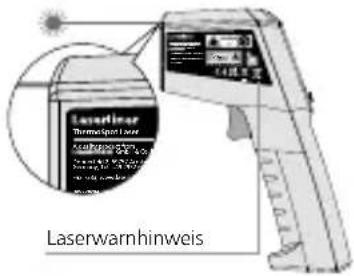

Laserkreis

Der Laserkreis dient zum Anvisieren und visualisiert die Stelle der Infra- rotmessung. Die Temperaturmessung erfolgt nur an der Oberfläche innerhalb des Laserkreises.

Laseraustritt

Laserlinear Thermosight Sensor Laserwarnhinweis

Technische Daten	Technische Änderungen vorbehalten. Rev22W26
Messgröße Infrarottemperatur
Funktionen MAX, HOLD
MessbereichInfrarottemperatur	-38°C ... 365°C
GenauigkeitInfrarottemperatur	± 2,5°C + 0,05°C/Grad (-38°C ... 0°C)± 2,5°C oder ± 2,5% (0°C ... 365°C),größerer Wert gilt
AuflösungInfrarottemperatur	0,2°C
Laserwellenlänge 650 nm
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Automatische Abschaltung nach 15 Sekunden
Stromversorgung 2 x 1,5V LR03 (AAA)
Betriebsdauer ca. 35 Std.
Arbeitsbedingungen	0°C ... 50°C, Luftfeuchtigkeit max. 80% rH,nicht kondensierend, Arbeitshöhe max.4000 m über NN (Normalnull)
Lagerbedingungen	-10°C ... 60°C, Luftfeuchtigkeit max. 80% rH
Maßeinheit °C (Celsius), °F (Fahrenheit)
Emissionsgrad fest, 0,95
Optik 12:1	(12 m Messentfernung : 1 m Messfläche)
Laser 8-Punkt Laserkreis
Abmessungen (B x H x T) 113 x 155,5 x 40 mm
Gewicht 173 g (inkl. Batterien)

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.
