ThermoSpot Laser - Termometer Laserliner - Gratis bruksanvisning och manual

Produkttyp	Beröringsfri infraröd termometer
Varumärke	Laserliner
Modell	ThermoSpot Laser
Mätområde	-38°C till 365°C
Noggrannhet	±2,5°C eller ±2,5% (den högsta)
Upplösning	0,2°C
Optik	12:1 (avstånd/punkt)
Emissivitet	Fast på 0,95
Sikteslaser	8-punkts laser cirkel, klass 2, <1 mW, 650 nm
Funktioner	MAX, HOLD, växling °C/°F, skärmbelysning
Strömförsörjning	2 AAA-batterier 1,5 V LR03
Batteritid	Cirka 35 timmar
Automatisk avstängning	Efter 15 sekunder
Mått (L x H x Djup)	113 x 155,5 x 40 mm
Vikt	173 g (batterier inkluderade)
Arbetsförhållanden	0°C till 50°C, RF max 80%
Förvaringsförhållanden	-10°C till 60°C, RF max 80%
Underhåll	Rengöra med en fuktig trasa, inga lösningsmedel. Kalibrera årligen.
Säkerhet	Laser klass 2: titta inte in i strålen, rikta inte mot ögonen.

Vanliga frågor - ThermoSpot Laser Laserliner

Hur sätter man på och stänger av ThermoSpot Laser?

Enheten slås på genom att trycka på avtryckaren. Den stängs av automatiskt efter 15 sekunders inaktivitet.

Hur byter man mätenhet mellan °C och °F?

Tryck på knappen °C/°F tills önskad symbol visas på skärmen.

Vad betyder 8-punkts lasercirkeln?

Lasercirkeln används för att exakt sikta mätområdet. Temperaturen mäts inuti cirkeln.

Hur gör man en kontinuerlig mätning?

Aktivera lasern genom att trycka på avtryckaren och håll den intryckt. Släpp för att lagra värdet (funktion HOLD).

Vad gör man om mätningen verkar felaktig?

Kontrollera att ytan är ren och att emissiviteten är lämplig (inställd på 0,95 för de flesta material). Undvik störningar som ånga eller glas. Årlig kalibrering rekommenderas.

Hur rengör man enheten?

Använd en lätt fuktad trasa. Använd inga lösningsmedel eller slipande rengöringsmedel. Ta ur batterierna före längre förvaring.

Vilka batterier ska man använda och vad är batteritiden?

Använd två AAA 1,5V LR03-batterier. Batteritiden är cirka 35 timmar vid kontinuerlig användning.

Kan man mäta temperaturen genom glas?

Nej, glas blockerar infraröd strålning. Mätningen måste göras direkt på målens yta.

Vad är emissivitet och varför är den fast?

Emissivitet är ett materials förmåga att avge infraröd strålning. Enheten är inställd på 0,95, lämplig för organiska material som trä, plast eller keramik.

Vad gör man om lasern inte tänds?

Kontrollera batteriernas laddningsnivå. Om symbolen för låg batterinivå visas, byt batterier. Se till att avtryckaren trycks in korrekt.

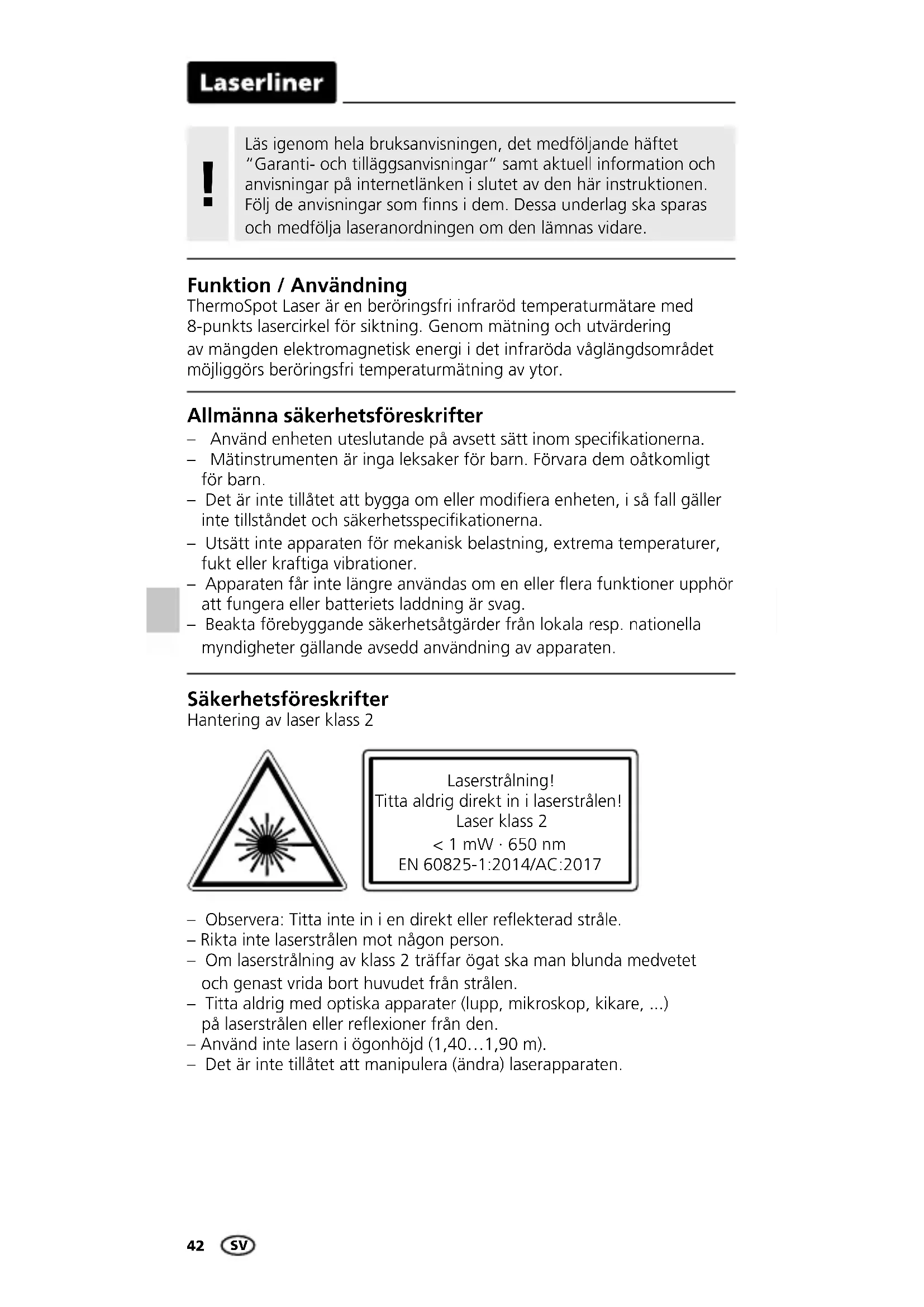

BRUKSANVISNING ThermoSpot Laser Laserliner

Omgang med lasere i klasse 2

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare.

Funktion / Användning

ThermoSpot Laser är en beröringsfri infraröd temperaturmätare med 8-punkts lasercirkel för siktning. Genom mätning och utvärdering av mängden elektromagnetisk energi i det infraröda våglängdsområdet möjliggörs beröringsfri temperaturmätning av ytor.

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oätkomligt för barn.
• Det är inte tillåtet att bygga om eller modifiera enheten, i så fall gäller inte tillståndet och säkerhetsspecifikationerna.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Apparaten får inte längre användas om en eller flera funktioner upphör att fungera eller batteriets laddning är svag.
• Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten.

Säkerhetsföreskrifter

• Observera: Titta inte in i en direkt eller reflekterad stråle.
  – Rikta inte laserstrålen mot någon person.
• Om laserstrålning av klass 2 träffar ögat ska man blunda medvetet och genast vrida bort huvudet från strålen.
• Titta aldrig med optiska apparater (lupp, mikroskop, kikare, ...) på laserstrålen eller reflexioner från den.
• Använd inte lasern i ögonhöjd (1,40...1,90 m).
• Det är inte tillåtet att manipulera (ändra) laserapparaten.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.
• Vid användning i närheten av höga spänningar eller höga elektromagnetiska växelfält kan mätningens noggrannhet påverkas.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Kalibrering

Mätinstrumentet måste kalibreras och kontrolleras regelbundet för att säkerställa noggrannheten i mätresultaten. Vi rekommenderar ett kalibreringsintervall på ett år.

1

Tänk på att vända batteriernas poler åt rätt håll.

a Laserstrålen påslagen
b Batteriladdning
c Hold-funktion
d Mätvärdesindikator
e Maximalvärdet under mätningen
f Displaybelysning
g Mätenhet °C / °F

Laserliner

4 °C / °F

För att ställa in önskad temperatur-enhet, tryck på knappen "°C/°F" tills motsvarande symbol visas på skärmen.

Laserliner Tensioner Ice

5 Kontinuerlig mätning / Hold

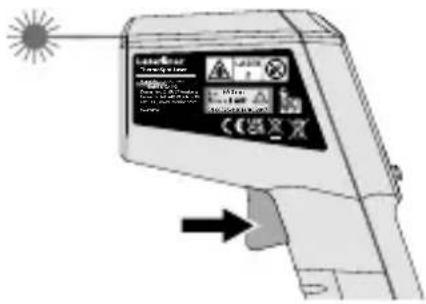

För att genomföra en kontinuerlig mätning – aktivera lasern (se bild) och håll knappen nertryckt.

Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order

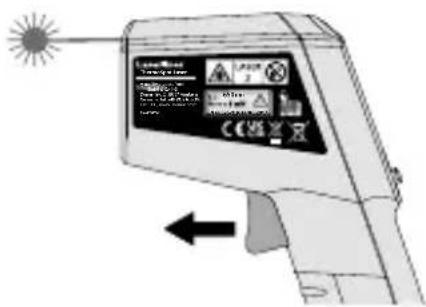

Så snart önskad mätplats registerats med mållasern släpper du upp knappen. Mätvärdet behålls.

Det här mätinstrumentet med infrarödteknik mäter temperaturen på många olika ytor och material. Det integrerade sensormäthuvudet tar emot den infraröda strålning som alla föremål strålar ut materialspecifikt. Graden av strålning bestäms av emissionsgraden (0-1). Mätinstrumentet är fast inställt på en emissionsgrad på 0,95, vilket stämmer för de flesta organiska material, såsom plaster, trä och gummi samt keramik och sten. Tänk på att området mellan mätinstrumentet och den yta som ska mätas är fri från störningar (ånga, gas, smuts, glas).

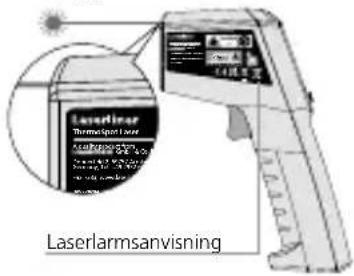

Laserkrets

Laserkretsen är avsedd för siktning och synliggör punkten för infrarödsmätning. Temperaturmätningen sker endast på den yta som finns inom laserkretsen.

Laserutlopp

Laserlaser Thermal Spot Laser Temperature Sensor Temperature Sensor Laserlarmsanvising

Tekniska data
Tekniska ändringar förbehålls. Rev22W26

Mätstorhet Infrarödtemperatur
Funktioner MAX, HOLD
Mätområde för infrarödtemperatur	-38°C ... 365°C
Noggrannhet för infrarödtemperatur	± 2,5°C + 0,05°C/grad (-38°C ... 0°C) ± 2,5°C eller ± 2,5% (0°C ... 365°C), större värde gäller
Upplösning infrarödtemperatur	0,2°C
Laservågslängd 650 nm
Laserklass 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Automatisk avstängning efter 15 sekunder
Strömförsörjning 2 x 1,5V LR03 (AAA)
Användningstid cirka 35 timmar
Arbetsbetingelser 0°C ... 50°C, Luftfuktighet max. 80% rH, icke-kondenserande, Arbetshöjd max. 4000 m över havet
Förvaringsbetingelser -10°C ... 60°C, Luftfuktighet max. 80% rH
Mättenhet °C (Celsius), °F (Fahrenheit)
Emissionsgrad fast, 0,95
Optik 12:1 (12 m mätavständ : 1 m mätfläck)
Laser 8-punkts lasercirkel
Mätt (B x H x D) 113 x 155,5 x 40 mm
Vikt	173 g (inklusive batterier)

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det euro-peiska direktivet för uttjänta el- och elektro-nikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com
