Producttype	Contactloze infraroodthermometer
Merk	Laserliner
Model	ThermoSpot Laser
Meetbereik	-38°C tot 365°C
Nauwkeurigheid	±2,5°C of ±2,5% (de hoogste)
Resolutie	0,2°C
Optiek	12:1 (afstand/vlek)
Emissiviteit	Vast op 0,95
Richtlaser	8-punts laserring, klasse 2, <1 mW, 650 nm
Functies	MAX, HOLD, omschakeling °C/°F, schermverlichting
Voeding	2 AAA 1,5V LR03-batterijen
Levensduur	Ongeveer 35 uur
Automatische uitschakeling	Na 15 seconden
Afmetingen (L x H x D)	113 x 155,5 x 40 mm
Gewicht	173 g (inclusief batterijen)
Werkomstandigheden	0°C tot 50°C, max 80% luchtvochtigheid
Opslagomstandigheden	-10°C tot 60°C, max 80% luchtvochtigheid
Onderhoud	Reinigen met een vochtige doek, geen oplosmiddelen. Jaarlijks kalibreren.
Veiligheid	Laser klasse 2: niet in de straal kijken, niet op de ogen richten.

Veelgestelde vragen - ThermoSpot Laser Laserliner

Hoe schakel ik de ThermoSpot Laser in en uit?

Het apparaat wordt ingeschakeld door op de trekker te drukken. Het schakelt na 15 seconden inactiviteit automatisch uit.

Hoe wijzig ik de meeteenheid tussen °C en °F?

Druk op de °C/°F-toets tot het gewenste symbool op het scherm verschijnt.

Wat betekent de 8-punts laserring?

De laserring dient om het meetgebied nauwkeurig te richten. De temperatuur wordt binnen de ring gemeten.

Hoe voer ik een continue meting uit?

Activeer de laser door op de trekker te drukken en ingedrukt te houden. Laat los om de waarde vast te houden (HOLD-functie).

Wat te doen als de meting onnauwkeurig lijkt?

Controleer of het oppervlak schoon is en de emissiviteit correct is (ingesteld op 0,95 voor de meeste materialen). Vermijd interferentie zoals stoom of glas. Een jaarlijkse kalibratie wordt aanbevolen.

Hoe reinig ik het apparaat?

Gebruik een licht vochtige doek. Gebruik geen oplosmiddelen of schurende producten. Verwijder de batterijen bij langdurige opslag.

Welke batterijen gebruiken en wat is de levensduur?

Gebruik twee AAA 1,5V LR03-batterijen. De levensduur is ongeveer 35 uur bij continu gebruik.

Kan ik de temperatuur door glas meten?

Nee, glas blokkeert de infraroodstraling. De meting moet direct op het doeloppervlak worden uitgevoerd.

Wat is emissiviteit en waarom is deze vast?

Emissiviteit is het vermogen van een materiaal om infraroodstraling uit te zenden. Het apparaat is ingesteld op 0,95, geschikt voor organische materialen zoals hout, kunststof of keramiek.

Wat te doen als de laser niet aangaat?

Controleer het laadniveau van de batterijen. Als het symbool voor een lege batterij verschijnt, vervang de batterijen. Zorg ervoor dat de trekker correct wordt ingedrukt.

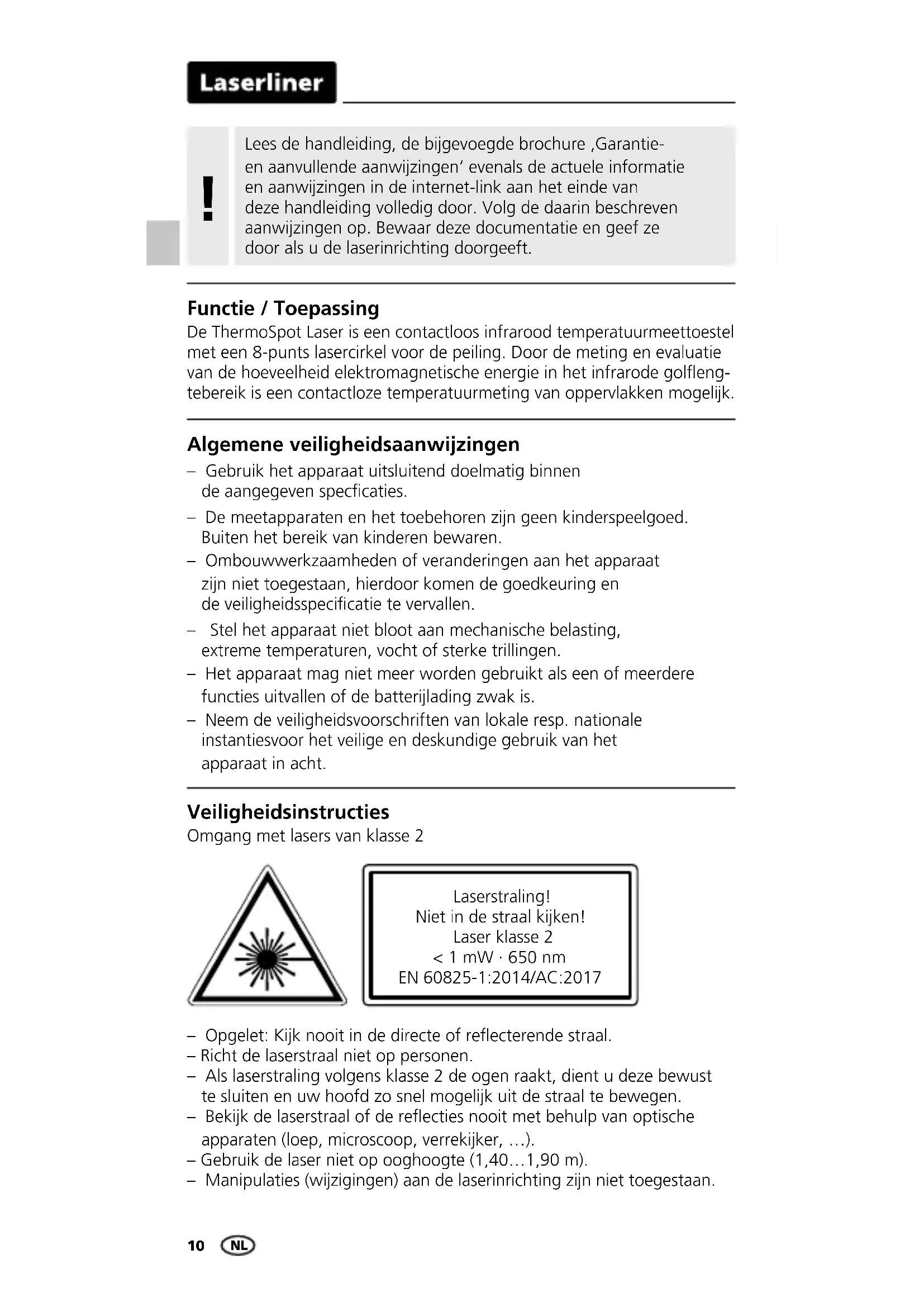

GEBRUIKSAANWIJZING ThermoSpot Laser Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Functie / Toepassing

De ThermoSpot Laser is een contactloos infrarood temperatuurmeettoestel met een 8-punts lasercirkel voor de peiling. Door de meting en evaluatie van de hoeveelheid elektromagnetische energie in het infrarode golflengtebereik is een contactloze temperatuurmeting van oppervlakken mogelijk.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Opgelet: Kijk nooit in de directe of reflecterende straal.
• Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).
• Gebruik de laser niet op ooghoogte (1,40...1,90 m).
• Manipulaties (wijzigingen) aan de laserinrichting zijn niet toegestaan.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.
• Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meetapparaat moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te kunnen waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren.

1

Laserfiner 1. 2.

Let daarbij op de juiste polariteit.

a Laserstraal ingeschakeld
b Batterijlading
c Hold-functie
d Meetwaardeweergave
e Maximale waarde tijdens de meting
f Displayverlichting
g Meeteenheid °C / °F

Laserliner

4 °C / °F

Voor de instelling van de gewenste temperatuureenheid drukt u op de toets, °C/°F' totdat het betreffende symbool op het display verschijnt.

Laserliner Temperature Test

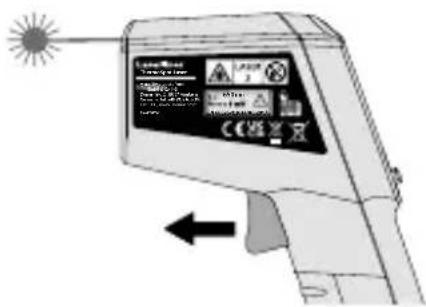

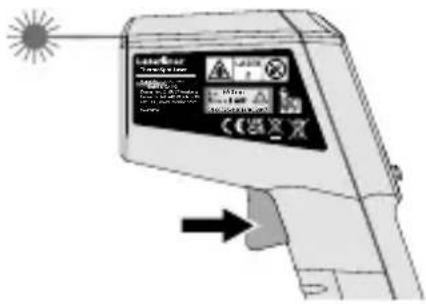

5 Constante meting / Hold

Activeer de laser (zie afbeelding) en houd de toets ingedrukt voor de doorvoering van een duurzame meting.

Radio Error Scan Error Radio Error Scan Error (请参考)

Laat de toets los, zodra de gewenste meetplaats met de doellaser wordt gedetecteerd. De gemeten waarde wordt vastgehouden.

Opmerkingen over het meetproces

Dit infrarood-temperatuurmeettoestel bepaalt de temperatuur van de meest uiteenlopende oppervlakken en materialen. De geïntegreerde sensormeetkop ontvangt de infraroodstraling die ieder lichaam materiaal-afhankelijk uitstraalt. De graad van deze uitstraling wordt bepaald door de emissiegraad (0-1). Het apparaat is vast ingesteld op een emissiegraad van 0,95 hetgeen van toepassing is voor de meeste organische stoffen zoals kunststof, keramiek, hout, rubber en gesteente. Let op dat het meetbereik tussen apparaat en oppervlak vrij van storingsbronnen (stoom, gas, verontreinigingen, glas) moet zijn.

Lasercirkel

De lasercirkel is bedoeld voor het peilen en visualiseert de plek van de infraroodmeting. De temperatuurmeting geschiedt alléén aan het oppervlak binnen de lasercirkel.

Laseruitlaat

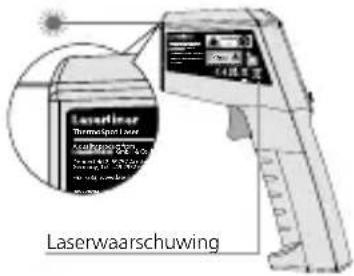

Laserwaarschuwing

Technische gegevens Technische wijzigingen voorbehouden. Rev22W26
Meeteenheid Infraroodtemperatuur
Functies MAX, HOLD
Meetbereik infraroodtemperatuur	-38°C ... 365°C
Nauwkeurigheid infraroodtemperatuur	± 2,5°C + 0,05°C/graad (-38°C ... 0°C) ± 2,5°C of ± 2,5% (0°C ... 365°C), grotere waarde is van toepassing
Resolutie infraroodtemperatuur	0,2°C
Lasergolflengte 650 nm
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Automatische uitschakeling na 15 seconden
Stroomvoorziejning 2 x 1,5V LR03 (AAA)
Gebruiksduur ca. 35 uur
Werkomstandigheden	0°C ... 50°C, Luchtvochtigheid max. 80% rH, niet-condenserend, Werkhoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden -10°C ... 60°C, Luchtvochtigheid max. 80% rH
Maateenheid °C (Celsius), °F (Fahrenheit)
Emissiegraden vast, 0,95
Optiek 12:1	(12 m meetafstand : 1 m meetstip)
Laser 8-punts lasercirkel
Afmetingen (B x H x D) 113 x 155,5 x 40 mm
Gewicht 173 g (incl. batterijen)

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.
