Typ produktu	Bezdotykowy termometr na podczerwień
Marka	Laserliner
Model	ThermoSpot Laser
Zakres pomiaru	-38°C do 365°C
Dokładność	±2,5°C lub ±2,5% (większa wartość)
Rozdzielczość	0,2°C
Optyka	12:1 (odległość/plamka)
Emisyjność	Stała na poziomie 0,95
Laser celowniczy	Ośmiopunktowy pierścień laserowy, klasa 2, <1 mW, 650 nm
Funkcje	MAX, HOLD, przełączanie °C/°F, podświetlenie ekranu
Zasilanie	2 baterie AAA 1,5 V LR03
Żywotność baterii	Około 35 godzin
Automatyczne wyłączanie	Po 15 sekundach
Wymiary (dł. x wys. x gł.)	113 x 155,5 x 40 mm
Waga	173 g (z bateriami)
Warunki pracy	0°C do 50°C, maks. wilgotność 80%
Warunki przechowywania	-10°C do 60°C, maks. wilgotność 80%
Konserwacja	Czyścić wilgotną szmatką, nie używać rozpuszczalników. Kalibracja co roku.
Bezpieczeństwo	Laser klasy 2: nie patrzeć w wiązkę, nie kierować w oczy.

Często zadawane pytania - ThermoSpot Laser Laserliner

Jak włączyć i wyłączyć ThermoSpot Laser?

Urządzenie włącza się po naciśnięciu spustu. Wyłącza się automatycznie po 15 sekundach bezczynności.

Jak zmienić jednostkę pomiaru między °C a °F?

Naciśnij przycisk °C/°F, aż żądany symbol pojawi się na ekranie.

Co oznacza ośmiopunktowy pierścień laserowy?

Pierścień laserowy służy do precyzyjnego celowania w obszar pomiaru. Temperatura mierzona jest wewnątrz pierścienia.

Jak wykonać pomiar ciągły?

Włącz laser, naciskając spust i trzymaj go wciśniętego. Zwolnij, aby zapamiętać wartość (funkcja HOLD).

Co zrobić, jeśli pomiar wydaje się niedokładny?

Sprawdź, czy powierzchnia jest czysta, a emisyjność jest odpowiednia (ustawiona na 0,95 dla większości materiałów). Unikaj zakłóceń, takich jak para lub szkło. Zalecana jest coroczna kalibracja.

Jak czyścić urządzenie?

Użyj lekko wilgotnej szmatki. Nie używaj rozpuszczalników ani materiałów ściernych. Wyjmij baterie przed dłuższym przechowywaniem.

Jakich baterii używać i jaka jest żywotność?

Użyj dwóch baterii AAA 1,5V LR03. Żywotność wynosi około 35 godzin ciągłej pracy.

Czy można mierzyć temperaturę przez szkło?

Nie, szkło blokuje promieniowanie podczerwone. Pomiar należy wykonać bezpośrednio na powierzchni docelowej.

Czym jest emisyjność i dlaczego jest stała?

Emisyjność to zdolność materiału do emitowania promieniowania podczerwonego. Urządzenie jest ustawione na 0,95, odpowiednie dla materiałów organicznych, takich jak drewno, plastik czy ceramika.

Co zrobić, jeśli laser się nie włącza?

Sprawdź poziom naładowania baterii. Jeśli pojawi się symbol słabej baterii, wymień baterie. Upewnij się, że spust jest prawidłowo wciśnięty.

INSTRUKCJA OBSŁUGI ThermoSpot Laser Laserliner

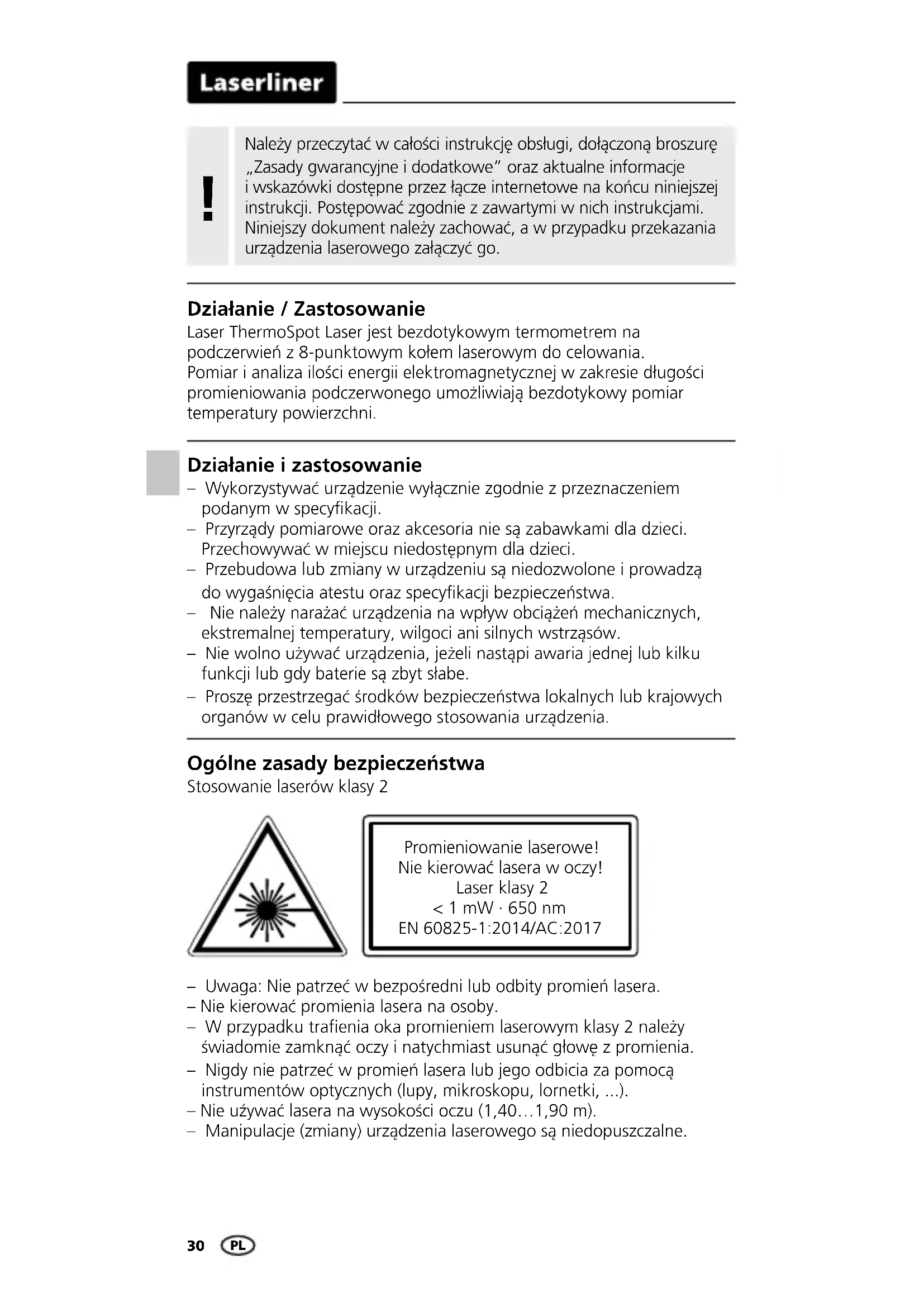

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go.

Działanie / Zastosowanie

Laser ThermoSpot Laser jest bezdotykowym termometrem na podczerwień z 8-punktowym kołem laserowym do celowania. Pomiar i analiza ilości energii elektromagnetycznej w zakresie długości promieniowania podczerwonego umożliwiają bezdotykowy pomiar temperatury powierzchni.

Działanie i zastosowanie

• Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specyfikacji.
  – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
• Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą do wygaśnięcia atestu oraz specyfikacji bezpieczeństwa.
• Nie należy narażać urządzenia na wpływ obciążeń mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
• Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji lub gdy baterie są zbyt słabe.
• Proszę przestrzegać środków bezpieczeństwa lokalnych lub krajowych organów w celu prawidłowego stosowania urządzenia.

Ogólne zasady bezpieczeństwa

Stosowanie laserów klasy 2

Promieniowanie laserowe!

Nie kierować lasera w oczy!

Laser klasy 2

< 1 mW · 650 nm

EN 60825-1:2014/AC:2017

– Uwaga: Nie patrzeć w bezpośredni lub odbity promień lasera.
– Nie kierować promienia lasera na osoby.
– W przypadku trafienia oka promieniem laserowym klasy 2 należy świadomie zamknąć oczy i natychmiast usunąć głowę z promienia.
– Nigdy nie patrzeć w promień lasera lub jego odbicia za pomocą instrumentów optycznych (lupy, mikroskopu, lornetki, ...).
– Nie używać lasera na wysokości oczu (1,40...1,90 m).
- Manipulacje (zmiany) urządzenia laserowego są niedopuszczalne.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

• Przyrząd pomiarowy został skonstruowany zgodnie z przepisami i wartościami granicznymi kompatybilności elektromagnetycznej wg dyrektywy EMC 2014/30/UE.
• Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.
• W przypadku dokonywania pomiaru w pobliżu wysokiego napięcia lub w silnym przemiennym polu elektromagnetycznym dokładność pomiaru może być zaburzona.

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie w czystym, suchym miejscu.

Kalibracja

Przyrząd pomiarowy napięcia musi być regularnie kalibrowany i testowany w celu zapewnienia dokładności wyników pomiarów. Zalecamy przeprowadzać kalibrację raz na rok.

1

Laserline 1. 2.

Zwrócić przy tym uwagę na prawidłową biegunowość.

a Promień lasera jest włączony
b Poziom naładowania baterii
c Funkcja Hold
d Wyświetlacz wartości pomiarowych
e Maksymalna wartość podczas pomiaru
f Oświetlenie wyświetlacza
g Jednostka pomiarowa °C / °F

Laserliner

4 °C / °F

Aby ustawić wybraną jednostkę pomiaru temperatury należy naciskać przycisk „°C/°F“ aż do ukazania się odpowiedniego symbolu na wyświetlaczu.

Laserliner Temperature Test

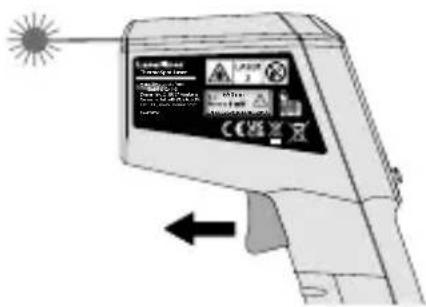

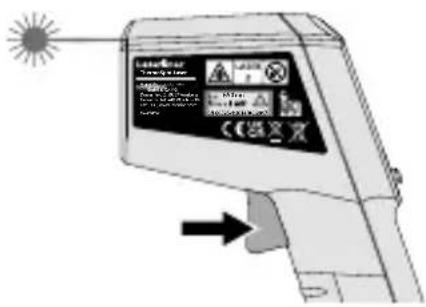

5 Pomiar ciągły / Hold

W celu przeprowadzenia pomiaru ciągłego włączyć laser (patrz rysunek) i przytrzymać wciśnięty przycisk.

Natychmiast po osiągnięciu przez celownik laserowy żądanego miejsca pomiaru zwolnić przycisk. Zmierzona wartość zostanie zapamiętana.

Wskazówki odnośnie pomiaru

Niniejsze urządzenie pomiarowe na podczerwień ustala temperaturę powierzchni i materiałów różnego rodzaju. Zintegrowana głowica pomiarowa odbiera promieniowanie podczerwone, które każde ciało emituje w sposób specyficzny dla materiału. Stopień tego wypromieniowania ustalany jest poprzez stopień emisji (0 -1). Urządzenie nastawione jest na stopień emisji wynoszący 0,95, co jest ustawieniem właściwym dla większości materiałów organicznych, a także tworzyw sztucznych, ceramiki, drewna, gumy i kamienia. Proszę pamiętać, aby obszar pomiaru pomiędzy urządzeniem i powierzchnią był wolny od zakłóceń (para, gaz, brud, szkło).

Okrąg laserowy

Okrąg laserowy służy do namierzania i wskazywania miejsca pomiaru podczerwienią. Pomiar temperatury następuje tylko na powierzchni wewnątrz okręgu laserowego.

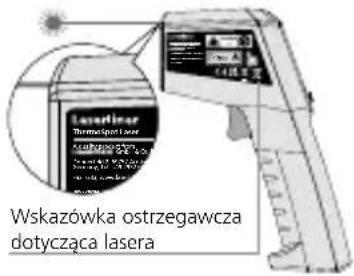

Wylot lasera

Wskazówka ostrzegawcza dotycząca lasera

Dane techniczne
Zastrzega się możliwość zmian technicznych. Rev22W26

Mierzona wartość Temperatura podczerwieni
Funkcje MAKS, HOLD
Zakres pomiarowy temperatury podczerwieni	-38°C ... 365°C
Dokładność temperatury podczerwieni	± 2,5°C + 0,05°C/stopień (-38°C ... 0°C) ± 2,5°C lub ± 2,5% (0°C ... 365°C), obowiązuje wyższa wartość
Rozdzielczość temperatury w podczerwieni	0,2°C
Długość fali lasera 650 nm
Klasa lasera 2 / < 1 mW (EN	60825-1:2014/AC:2017)
Automatyczne wyłączanie po 15 sekund
Pobór mocy 2 x 1,5V LR03 (AAA)
Czas pracy baterie ok. 35 godzin
Warunki pracy 0°C ... 50°C	Wilgotność powietrza maks. 80% wilgotności względnej, bez skraplania, Wysokość robocza maks. 4000 m nad punktem zerowym normalnym
Warunki przechowywania -10°C ... 60°C, Wilgotność powietrza maks. 80% wilgotności względnej
Jednostka miary °C (Celsjusza), °F (Fahrenheit)
Stopień emisji stałe, 0,95
Optyka 12:1 (12 m odległość pomiarowa : 1 m plamka pomiarowa)
Laser 8-punktowe koło laserowe
Wymiary (szer. x wys. x gł.)	113 x 155,5 x 40 mm
Masa	173 g (z baterią)

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: http://laserliner.com
