ThermoSpot Pocket - Termometr Laserliner - Bezpłatna instrukcja obsługi

Marka	Laserliner
Model	ThermoSpot Pocket
Typ produktu	Bezdotykowy termometr na podczerwień
Wymiary (dł x wys x gł)	95 x 132 x 37 mm
Waga (z bateriami)	144 g
Zasilanie	1 bateria 9V 6LR61 (bateria płaska)
Czas pracy	Ok. 35 godzin
Zakres pomiaru podczerwieni	-40°C do 400°C
Dokładność	±2°C lub ±2% (w zależności od większej wartości)
Optyka (stosunek odległości do plamki)	12:1
Laser celowniczy	Klasa 2, <1 mW, 650 nm
Emisyjność	0,95 (stała)
Funkcje	Min, Max, Hold, pomiar ciągły
Automatyczne wyłączanie	Po 30 sekundach bezczynności
Warunki pracy	0°C do 40°C, wilgotność maks. 80% RH, bez kondensacji
Warunki przechowywania	-10°C do 60°C, wilgotność maks. 80% RH, bez kondensacji
Konserwacja i czyszczenie	Czyścić lekko wilgotną szmatką, unikać rozpuszczalników i materiałów ściernych
Zalecana kalibracja	Raz w roku
Bezpieczeństwo lasera	Nie patrzeć w wiązkę, nie kierować na osoby
Atest	CE, zgodny z dyrektywą EMC 2014/30/UE

Często zadawane pytania - ThermoSpot Pocket Laserliner

Jak zainstalować baterię?

Otwórz komorę baterii i włóż baterię 9V 6LR61, przestrzegając wskazanej polaryzacji. Zamknij pokrywę.

Jak włączyć urządzenie?

Naciśnij przycisk WŁĄCZ/Pomiar (i), aby włączyć urządzenie. Wyłącza się automatycznie po 30 sekundach bezczynności.

Jak wykonać pomiar?

Włącz laser (h), następnie naciśnij i przytrzymaj przycisk WŁĄCZ (i) w celu ciągłego pomiaru. Zwolnij, aby zatrzymać wartość (Hold).

Co oznacza stosunek optyczny 12:1?

Przy odległości 12 metrów plamka pomiarowa ma średnicę 1 metra. Im bliżej, tym plamka jest mniejsza.

Jak wyświetlić wartości MIN i MAX?

Podczas ciągłego pomiaru naciśnij przycisk MIN/MAX (g), aby przełączać się między nimi. Ekran pokazuje MIN lub MAX.

Czy laser jest niebezpieczny dla oczu?

Tak, jest to laser klasy 2 (<1 mW). Nigdy nie patrz bezpośrednio w wiązkę ani jej odbicia. Jeśli oczy zostaną trafione, zamknij je i odwróć głowę.

Jak czyścić urządzenie?

Użyj lekko wilgotnej szmatki. Nie używaj środków czyszczących, rozpuszczalników ani materiałów ściernych. Przed dłuższym przechowywaniem wyjmij baterię.

Dlaczego pomiar jest niedokładny?

Sprawdź, czy mierzona powierzchnia jest czysta, bez pary ani gazów. Odległość musi być dostosowana tak, aby plamka znajdowała się całkowicie na obiekcie. Zalecana jest coroczna kalibracja.

Jaka jest emisyjność i dlaczego jest stała?

Emisyjność jest ustawiona na 0,95, odpowiednia dla większości materiałów organicznych (drewno, plastik, ceramika). W przypadku bardzo odblaskowych powierzchni pomiar może być mniej dokładny.

Jak utylizować urządzenie po zakończeniu żywotności?

Zgodnie z dyrektywą WEEE, nie wyrzucaj urządzenia wraz z odpadami domowymi. Oddaj je do punktu zbiórki odpadów elektronicznych.

INSTRUKCJA OBSŁUGI ThermoSpot Pocket Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go.

Działanie / Zastosowanie

ThermoSpot Pocket to bezdotykowy termometr na podczerwień zezintegrowanym laserem. Pomiar i analiza ilości energii elektromagnetycznejw zakresie długości promieniowania podczerwonego umożliwiają bezdotykowy pomiar temperatury powierzchni.

Działanie i zastosowanie

• Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specyfikacji.
  – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
• Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą do wygaśnięcia atestu oraz specyfikacji bezpieczeństwa.
• Nie należy narażać urządzenia na wpływ obciążen mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
• Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji lub gdy baterie są zbyt słabe.
  – Proszę przestrzegać środków bezpieczeństwa lokalnych lub krajowych organów w celu prawidłowego stosowania urządzenia.

Ogólne zasady bezpieczeństwa

Stosowanie laserów klasy 2

Promieniowanie laserowe!

Nie kierować lasera w oczy!

Laser klasy 2

< 1 mW · 650 nm

EN 60825-1:2014/AC:2017

– Uwaga: Nie patrzeć w bezpośredni lub odbity promień lasera.

– Nie kierować promienia lasera na osoby.

– W przypadku trafienia oka promieniem laserowym klasy 2 należy świadomie zamknąć oczy i natychmiast usunąć głowę z promienia.

– Nigdy nie patrzeć w promień lasera lub jego odbicia za pomocą instrumentów optycznych (lupy, mikroskopu, lornetki, ...).

– Nie używać lasera na wysokości oczu (1,40...1,90 m).

– Manipulacje (zmiany) urządzenia laserowego są niedopuszczalne.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

• Przyrząd pomiarowy został skonstruowany zgodnie z przepisami i wartościami granicznymi kompatybilności elektromagnetycznej wg dyrektywy EMC 2014/30/UE.
  – Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.
• W przypadku dokonywania pomiaru w pobliżu wysokiego napięcia lub w silnym przemiennym polu elektromagnetycznym dokładność pomiaru może być zaburzona.

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie w czystym, suchym miejscu.

Kalibracja

Przyrząd pomiarowy napięcia musi być regularnie kalibrowany i testowany w celu zapewnienia dokładności wyników pomiarów. Zalecamy przeprowadzać kalibrację raz na rok.

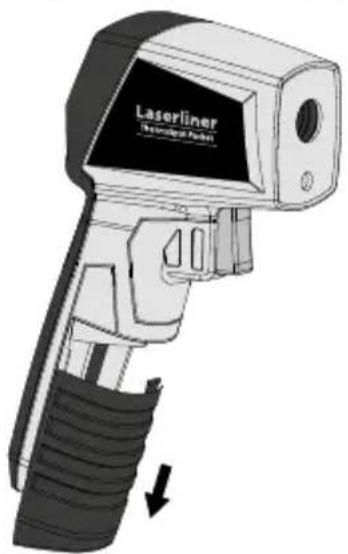

1 Zakładanie baterii

Otworzyć komorę baterii i włożyć baterię zgodnie z symbolami instalacyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

Urządzenie wyłącza się automatycznie po 30 sekundach. Aby włączyć ponownie urządzenie, należy jeszcze raz nacisnąć przycisk.

Laserliner

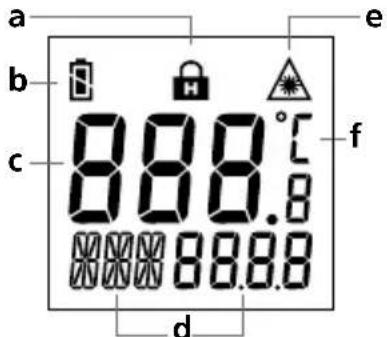

a Funkcja Hold
b Status baterii
c Wyświetlacz wartości pomiarowych
d Wartość MIN lub MAX podczas pomiaru

Laserliner 20% 24% 25% g h i

e Promień lasera jest włączony
f Jednostka pomiarowa °C

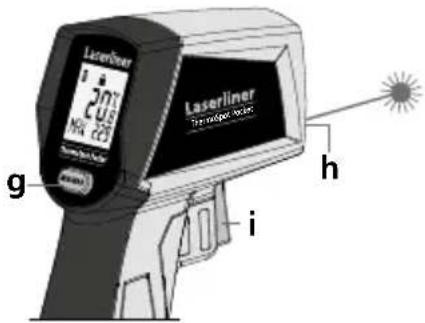

g Przełączanie MIN/MAX
h Wylot lasera
i WŁ / Pomiar

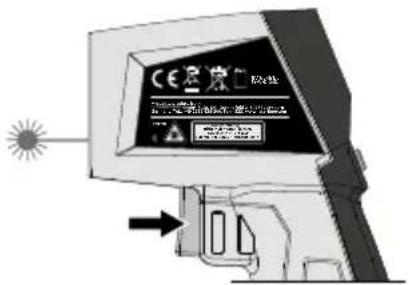

3 Pomiar ciągły / Hold

W celu przeprowadzenia pomiaru ciągłego włączyć laser (patrz rysunek) i przytrzymać wciśnięty przycisk.

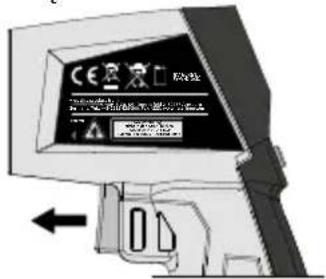

Natychmiast po osiągnięciu przez celownik laserowy żądanego miejsca pomiaru zwolnić przycisk. Zmierzona wartość zostanie zapamiętana.

CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE

Wskazówki odnośnie pomiaru

Niniejsze urządzenie pomiarowe na podczerwień ustala temperaturę powierzchni i materiałów różnego rodzaju. Zintegrowana głowica pomiarowa odbiera promieniowanie podczerwone, które każde ciało emituje w sposób specyficzny dla materiału. Stopień tego wypromieniowania ustalany jest poprzez stopień emisji (0 -1). Urządzenie nastawione jest na stopień emisji wynoszący 0,95, co jest ustawieniem właściwym dla większości materiałów organicznych, a także tworzyw sztucznych, ceramiki, drewna, gumy i kamienia. Proszę pamiętać, aby obszar pomiaru pomiędzy urządzeniem i powierzchnią był wolny od zakłóceń (para, gaz, brud, szkło).

Laser

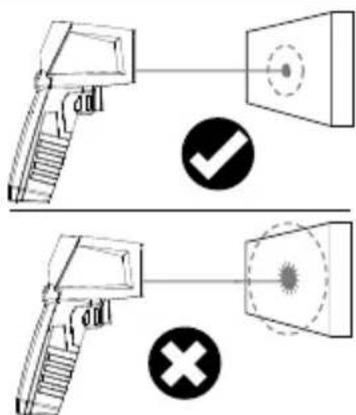

Laser służy do namierzania i wskazywania miejsca pomiaru podczerwienią. Pomiar temperatury następuje tylko na powierzchni. Ustawić optymalną odległość pomiaru dla plamki pomiaru (12:1), tak aby plamka w całości mieścila się w ramach obiektu pomiarowego.

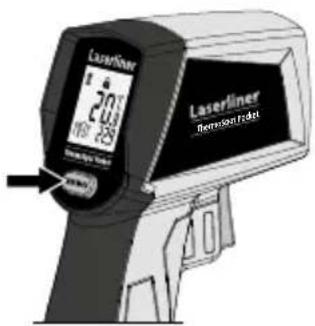

4 Wskaźnik min./max.

W trakcie pomiaru ciągłego można wyświetlać wartość MIN lub MAX Naciskając przycisk MIN/MAX, można przełącać między tymi dwoma wartościami.

Laserliner 20.1 100.25 Thermal Sensor Laserliner Thermal Sensor

Dane techniczne

Mierzona wielkość Temperatura podczerwieni
Funkcje	Min / Max / Hold
Zakres pomiarowy temperatury podczerwieni	-40°C ... 400°C
Dokładność temperatury podczerwieni	± 2°C + 0,1°C/stopień (-40°C ... 0°C) ± 2°C lub ± 2% (0°C ... 400°C), obowiązuje wyższa wartość
Długość fal lasera	650 nm
Klasa lasera 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stopień emisji stała wartość, 0,95
Optyka	12:1 (12 m odległość pomiaru : 1 m powierzchnia pomiaru)
Autom. wyłączanie po 30 sekundach
Warunki pracy	0°C...40°C, Wilgotność powietrza maks. 80% wilgotności względnej, bez skraplania, Wysokość robocza maks. 2000 m nad punktem zerowym normalnym
Warunki przechowy-wania	-10°C...60°C, Wilgotność powietrza maks. 80% wilgotności względnej
Zasilanie w napięcie 1 x 9	V 6LR61 (blokowa 9 V)
Czas pracy ok. 35 h
Wymiary (szer. x wys. x gł.)	95 x 132 x 37 mm
Masa 144 g (z baterią)

Zastrzega się możliwość zmian technicznych. 19W41

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje-dodatkowe patrz: http://laserliner.com/info?an=AJB
