Caractéristiques Techniques	Thermomètre infrarouge sans contact, plage de mesure de -30°C à 300°C, précision de ±2°C.
Utilisation	Idéal pour mesurer la température de surfaces, objets chauds ou froids, et pour des applications domestiques et professionnelles.
Maintenance et Réparation	Nettoyer la lentille avec un chiffon doux, pas de pièces remplaçables, vérifier régulièrement la batterie.
Sécurité	Ne pas diriger le faisceau laser vers les yeux, respecter les instructions d'utilisation pour éviter les brûlures.
Informations Générales	Compact et léger, facile à transporter, fonctionne avec des piles, affichage numérique clair.

FOIRE AUX QUESTIONS - ThermoSpot Pocket Laserliner

Comment allumer le Laserliner ThermoSpot Pocket ?

Appuyez sur le bouton d'alimentation situé sur le côté de l'appareil. L'écran s'allumera et le thermomètre sera prêt à l'emploi.

Pourquoi la température affichée est-elle erronée ?

Assurez-vous que l'appareil est à la bonne distance de l'objet à mesurer et qu'il n'y a pas d'obstacles entre le thermomètre et l'objet. Vérifiez également que la lentille est propre.

Comment changer les unités de mesure ?

Pour changer les unités entre Celsius et Fahrenheit, maintenez enfoncé le bouton de mode pendant quelques secondes jusqu'à ce que l'unité change sur l'écran.

Que faire si l'écran est noir ou ne s'allume pas ?

Vérifiez si les piles sont correctement installées et si elles ne sont pas déchargées. Remplacez les piles si nécessaire.

Comment calibrer le Laserliner ThermoSpot Pocket ?

Le Laserliner ThermoSpot Pocket est pré-calibré en usine. Si vous soupçonnez un problème de précision, veuillez vous référer au manuel d'utilisation pour les instructions de calibration.

Est-il possible d'utiliser le thermomètre pour mesurer la température des surfaces très réfléchissantes ?

Oui, mais pour obtenir des mesures précises, il est recommandé d'utiliser un spray mat de type peinture pour réduire la réflexion sur la surface.

Quelle est la distance de mesure optimale pour obtenir des résultats précis ?

La distance de mesure optimale est généralement de 1 à 3 mètres pour garantir une précision maximale.

Comment nettoyer le Laserliner ThermoSpot Pocket ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez les produits chimiques agressifs qui pourraient endommager la lentille.

Quel est l'autonomie des piles du Laserliner ThermoSpot Pocket ?

L'autonomie des piles dépend de l'utilisation, mais en moyenne, elles peuvent durer plusieurs mois avec une utilisation normale.

MODE D'EMPLOI ThermoSpot Pocket Laserliner

Lisez entièrement le mode d‘emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser.

Fonction / Utilisation Consignes de sécurité générales Consignes de sécurité Le ThermoSpot Pocket est un instrument de mesure de la température sans contact par infrarouge à laser intégré. La mesure et l’évaluation de la quantité d’énergie électromagnétique dans la gamme d’ondes infra- rouge permettent la mesure sans contact de la température des surfaces. – Utiliser uniquement l‘instrument pour l‘emploi prévu dans le cadre des spécifications. – Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.

Les transformations ou modifications de l’appareil ne sont pas autori- sées, et annuleraient l’homologation et les spécifications de sécurité.

Ne pas soumettre l’appareil à une charge mécanique, ni à des tempé- ratures extrêmes ni à de l’humidité ou à des vibrations importantes. – Ne plus utiliser l‘instrument lorsqu‘une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas. – Prière de tenir compte des mesures de sécurité de l‘administration locale et/ou nationale relative à l‘utilisation correcte de l‘appareil. – Attention : Ne pas regarder le rayon direct ou réfléchi. – Ne pas diriger le rayon laser sur des personnes. – Si le rayonnement laser de la classe 2 touche les yeux, fermez délibérément les yeux et tournez immédiatement la tête loin du rayon. – Ne jamais regarder le faisceau laser ni les réflexions à l’aide d’instruments optiques (loupe, microscope, jumelles, etc.). – Ne pas utiliser le laser à hauteur des yeux (entre 1,40 et 1,90 m). – Il est interdit de manipuler (modifier) le dispositif laser. Utilisation des lasers de classe 2 Rayonnement laser! Ne pas regarder dans le faisceau! Appareil à laser de classe 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017ThermoSpot Pocket

Consignes de sécurité Comportement à adopter lors de rayonnements électromagnétiques – L’appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE. – Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l‘objet de risques ou de perturbations. – L‘utilisation de l‘instrument de mesure à proximité de tensions élevées ou dans des champs alternatifs électromagnétiques forts peut avoir une influence sur la précision de la mesure. Remarques concernant la maintenance et l‘entretien Calibrage Nettoyer tous les composants avec un chiffon légèrement humide et éviter d‘utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l‘appareil. Stocker l‘appareil à un endroit sec et propre. Il est nécessaire de calibrer et de contrôler régulièrement l‘instrument de mesure afin de garantir la précision des résultats de la mesure. Nous recommandons de procéder une fois par an à un calibrage.

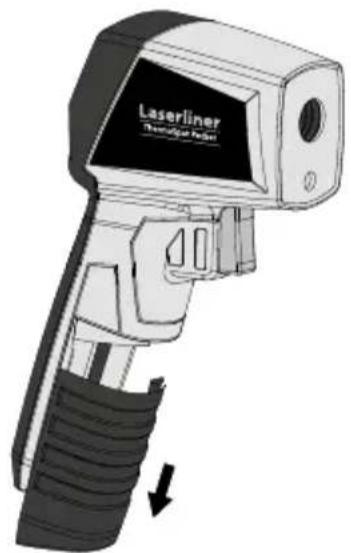

Installation de la pile Ouvrir le compartiment à piles et introduire la pile en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.

ON/OFF L‘appareil se met automatiquement hors tension après 30secondes d‘inactivité. Appuyer de nouveau sur la touche pour remettre l’appareil sous tension. ON20

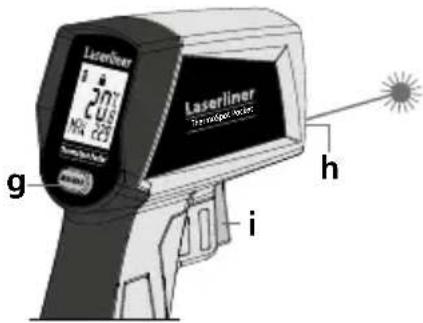

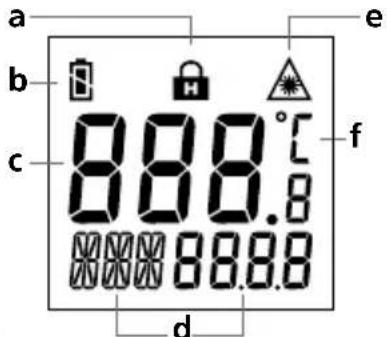

Rayon laser activé Unité de mesure °C Commutation MIN./MAX. Sortie du laser MARCHE / Mesurer Fonction Hold État de charge des piles Afchage de la valeur mesurée Valeur MIN. ou MAX. pendant la mesure

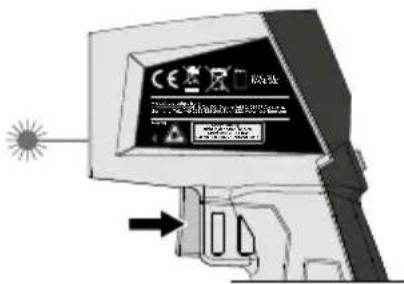

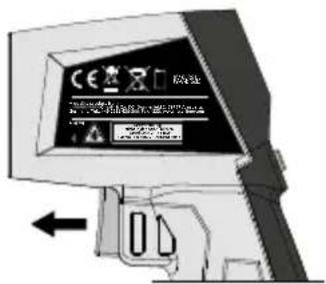

Mesure continue / Hold Pour effectuer une mesure continue, activer le laser (voir illustration) et maintenir la touche appuyée. Relâcher la touche dès que le cercle laser détecte le point de mesure souhaité. La valeur mesurée est conservée. Laserstrahlung! Nicht in den Strahl blicken.Laserklasse 2 · < 1 mW650 nm · EN 60825-1:2014/AC:2017Rev18W459V 6LR61 (9-V-block) A quality product from GmbH & Co. KG, Donnerfeld 2, 59757 Arnsberg, Germany, Tel.: [phone], Fax: -333, www.laserliner.com Laserstrahlung! Nicht in den Strahl blicken.Laserklasse 2 · < 1 mW650 nm · EN 60825-1:2014/AC:2017Rev18W459V 6LR61 (9-V-block) A quality product from GmbH & Co. KG, Donnerfeld 2, 59757 Arnsberg, Germany, Tel.: [phone], Fax: -333, www.laserliner.com Remarques relatives à la procédure de mesure Cet instrument de mesure de la température à infrarouge calcule la température sur les surfaces et matériaux les plus divers. La tête mano- métrique à capteur intégrée reçoit le rayonnement infrarouge que tous les corps émettent en fonction du matériau. Le degré d’émission détermine le degré de ce rayonnement (0 à 1). L’appareil est réglé de manière fixe sur un degré d’émission de 0,95 ce qui est approprié pour la plupart des matières organiques telles que les matières plastiques, la céramique, le bois, le caoutchouc et la roche. Faire attention à ce que la plage de mesure entre l’instrument et la surface ne soit pas exposée à des perturbations (vapeur, gaz, saleté ou verre). Laser Le laser sert à viser et à visualiser le point de la mesure infrarouge. La mesure de la température n’a lieu qu’à la surface. Régler la distance de mesure optimale pour le spot de mesure (12:1) de sorte qu‘il se trouve entièrement dans l‘objet à mesurer. hThermoSpot Pocket

Sous réserve de modifications techniques. 19W41 Réglementation UE et élimination des déchets L‘appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l‘Union européenne. Ce produit est un appareil électrique et doit donc faire l‘objet d‘une collecte et d‘une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE). Autres remarques complémentaires et consignes de sécurité sur : http://laserliner.com/info?an=AJB Données techniques Variable de mesure Température infrarouge Fonctions Min. / Max. / Hold Plage de mesure pour la température infrarouge -40°C … 400°C Précision de la température infrarouge ± 2°C + 0,1°C / degrés (de -40°C à 0°C) ± 2°C ou ± 2% (de 0°C à 400°C), la valeur la plus élevée est valable Degré d’émission 650 nm Laser classer 2 / < 1 mW (EN 60825-1:2014/AC:2017) Degré d’émission xe, 0,95 Optique 12:1 (12 m écartement de mesure : 1 m spot de mesure) Mise hors tension autom. après30secondes Conditions de travail 0°C … 40°C, humidité relative de l’air max. 80% rH, non condensante, altitude de travail max. de 2000 m au-dessus du niveau moyen de la mer Conditions de stockage -10°C … 60°C, humidité relative de l’air max. 80% rH, non condensante Alimentation en courant 1 pile de 9 V 6LR61 (pile plate de 9 V) Durée de fonctionnement env. 35 h Dimensions (l x h x p) 95 x 132 x 37 mm Poids 144 g (piles incluse)

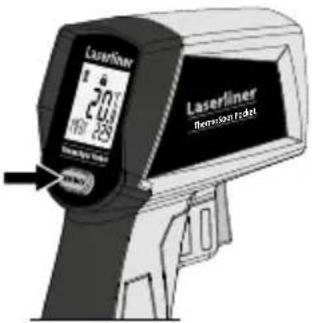

Affichage des valeurs MAX./MIN. Il est possible d’afcher la valeur MIN. ou la valeur MAX. au cours d‘une mesure continue. Il suft d’appuyer sur la touche MIN./MAX. pour commuter entre les deux valeurs. ThermoSpot Pocket22
