Type de produit	Sonde de température type K
Marque	Laserliner
Modèle	ThermoSensor Tip
Catégorie	Thermomètre
Plage de mesure	−50°C à 800°C
Précision	±2,5°C (−50°C à 333°C) / ±0,75% (333°C à 800°C)
Longueur de sonde	185 mm
Dimensions (l x h x p) sans câble	22 x 315 x 22 mm
Poids	104 g
Longueur du câble	40 à 120 cm
Compatibilité	ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP, ClampMeter XP
Conditions de travail	−10°C à 60°C, max. 80% HR, non condensante
Conditions de stockage	−20°C à 70°C, max. 80% HR
Entretien et nettoyage	Chiffon légèrement humide, pas de solvants
Sécurité	Ne pas utiliser en atmosphère explosive ni pour diagnostic médical ; pas de tension externe sur la sonde
Réglementation	Conforme UE, DEEE

FOIRE AUX QUESTIONS - ThermoSensor Tip Laserliner

Quelle est la plage de mesure du ThermoSensor Tip ?

La plage de mesure s'étend de −50°C à 800°C, idéale pour les matériaux tendres et visqueux.

Avec quels appareils cette sonde est-elle compatible ?

Elle est compatible avec les appareils ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP et ClampMeter XP de Laserliner.

Comment nettoyer correctement la sonde ?

Utilisez un chiffon légèrement humide sans produits nettoyants, récurants ou solvants. Stockez-la dans un endroit sec et propre.

Puis-je utiliser cette sonde en zone explosive ou pour des diagnostics médicaux ?

Non, elle ne convient pas aux zones explosives ni aux mesures de diagnostic médical. Respectez les consignes de sécurité.

Quelle est la précision de la mesure ?

La précision est de ±2,5°C entre −50°C et 333°C, et de ±0,75% de la valeur mesurée de 333°C à 800°C.

Quelle est la longueur du câble de la sonde ?

Le câble mesure entre 40 et 120 cm, selon la version.

Quelles sont les dimensions et le poids de la sonde ?

Les dimensions sont de 22 x 315 x 22 mm sans câble, et le poids est de 104 g.

Puis-je modifier ou réparer la sonde moi-même ?

Non, il est interdit de modifier la construction de l'instrument. En cas de dysfonctionnement, contactez le service après-vente.

Quelles sont les conditions de travail et de stockage ?

Travail : −10°C à 60°C, humidité max. 80% HR. Stockage : −20°C à 70°C, humidité max. 80% HR.

Comment éliminer l'appareil en fin de vie ?

Conformément à la directive DEEE, il doit être collecté séparément des ordures ménagères pour recyclage.

MODE D'EMPLOI ThermoSensor Tip Laserliner

2 Kabel, 0,4 - 1,2 m

2 Kabel, 0,4 - 1,2 m

2 Kabel, 0,4 - 1,2 m

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez l'instrument.

Fonction / Utilisation

Les sondes de température de type K ThermoSensor Air, Tip et Touch sont compatibles avec les appareils ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP et ClampMeter XP.

Chaque sonde de température est équipée d'une poignée résistant aux températures élevées et est conçue pour un domaine d'utilisation spécial.

• Le ThermoSensor Air sert à mesurer les températures de l'air et du gaz.
• Le ThermoSensor Tip est idéal pour l'insertion dans les matériaux tendres et très visqueux pour mesurer la température de contact.
• Le ThermoSensor Touch permet de mesurer la température de contact et des surfaces lors de l'utilisation sur des supports solides.

Consignes de sécurité générales

• Respectez les consignes de sécurité pour l'utilisation correcte de votre appareil de mesure de la température utilisé ou de votre multimètre.
• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Ne convient pas à des zones présentant un danger d'explosion ou à des mesures de diagnostic dans le domaine médical.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Il est interdit de modifier la construction de l'instrument.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes.
• Il est interdit d'utiliser la sonde de température (type K) avec une tension d'origine extérieure.

ThermoSensor Air / Tip / Touch

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Stocker l'appareil à un endroit sec et propre.

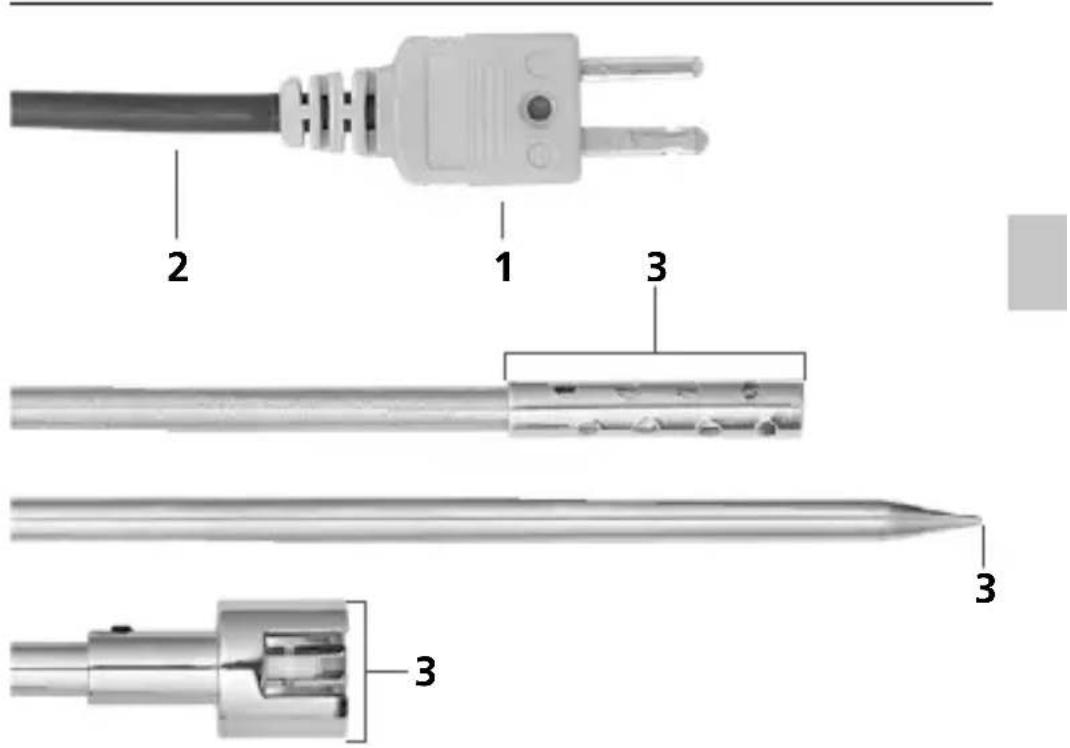

3 Surfaces de mesureRaccordement c

2 Câble de 0,4 - 1,2 m

Données techniques
(Sous réserve de modifications techniques 21W30)

Plage de mesure Air / Tip -50°C	... 800°C
Plage de mesure Touch -50°C ...	400°C
Précision Air / Tip	± 2,5°C (-50°C ... 333°C) ± 0,75% (333°C ... 800°C)
Précision Touch	± 2,5°C (-50°C ... 333°C) ± 0,75% (333°C ... 400°C)
Conditions de travail	-10°C ... 60°C, Humidité relative de l'air max. 80% rH, non condensante, Altitude de travail max. de 4 000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-20°C ... 70°C, Humidité relative de l'air max. 80% rH
Longueur du câble 40 ... 120 cm
Sonde Air 165 mm
Sonde Tip 185 mm
Sonde Touch 115 mm
Dimensions (l x h x p) Air	22 x 295 x 22 mm (sans câble)
Dimensions (l x h x p) Tip	22 x 315 x 22 mm (sans câble)
Dimensions (l x h x p) Touch	22 x 245 x 22 mm (sans câble)
Poids Air 106 g
Poids Tip 104 g
Poids Touch 96 g

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info

CE UK CA

!

2 Kabel, 0,4 - 1,2 m

2 Kabel, 0,4 - 1,2 m

ThermoSensor Air / Tip / Touch

Tekniske data (Det tas forbehold om tekniske endringer. 21W30)

Måleområde Air / Tip -50°C	... 800°C
Måleområde Touch -50°C ...	400°C
Nøyaktighet Air / Tip	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 800°C)
Nøyaktighet Touch	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 400°C)
Arbeidsbetingelser	-10°C ... 60°C, Luftfuktighet maks.80% rH, ikke kondenserende,Arbeidshøyde maks. 4000 m.o.h.
Lagringsbetingelser	-20°C ... 70°C,Luftfuktighet maks. 80% rH
Kabellengde 40 ... 120 cm
Måleføler Air 165 mm
Måleføler Tip 185 mm
Måleføler Touch 115 mm
Mål (B x H x D) Air	22 x 295 x 22 mm (uten kabel)
Mål (B x H x D) Tip	22 x 315 x 22 mm (uten kabel)
Mål (B x H x D) Touch	22 x 245 x 22 mm (uten kabel)
Vekt Air 106 g
Vekt Tip 104 g
Vekt Touch 96 g
