Typ produktu	Teplotní sonda typu K
Značka	Laserliner
Model	ThermoSensor Tip
Kategorie	Teploměr
Rozsah měření	−50°C až 800°C
Přesnost	±2,5°C (−50°C až 333°C) / ±0,75% (333°C až 800°C)
Délka sondy	185 mm
Rozměry (d x v x h) bez kabelu	22 x 315 x 22 mm
Hmotnost	104 g
Délka kabelu	40 až 120 cm
Kompatibilita	ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP, ClampMeter XP
Pracovní podmínky	−10°C až 60°C, max. 80% RV, nekondenzující
Skladovací podmínky	−20°C až 70°C, max. 80% RV
Údržba a čištění	Mírně navlhčený hadřík, žádná rozpouštědla
Bezpečnost	Nepoužívejte ve výbušném prostředí ani pro lékařskou diagnostiku; na sondu nepřipojujte vnější napětí
Předpisy	V souladu s EU, OEEZ

Často kladené otázky - ThermoSensor Tip Laserliner

Jaký je rozsah měření ThermoSensor Tipu?

Rozsah měření je od −50°C do 800°C, ideální pro měkké a viskózní materiály.

S jakými zařízeními je tato sonda kompatibilní?

Je kompatibilní s přístroji ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP a ClampMeter XP od Laserliner.

Jak správně čistit sondu?

Použijte mírně navlhčený hadřík bez čisticích prostředků, abraziv nebo rozpouštědel. Skladujte ji na suchém a čistém místě.

Mohu tuto sondu použít ve výbušném prostředí nebo pro lékařskou diagnostiku?

Ne, není vhodná pro výbušné prostředí ani pro lékařská diagnostická měření. Dodržujte bezpečnostní pokyny.

Jaká je přesnost měření?

Přesnost je ±2,5°C mezi −50°C a 333°C a ±0,75% naměřené hodnoty od 333°C do 800°C.

Jaká je délka kabelu sondy?

Kabel měří 40 až 120 cm v závislosti na verzi.

Jaké jsou rozměry a hmotnost sondy?

Rozměry jsou 22 x 315 x 22 mm bez kabelu a hmotnost je 104 g.

Mohu sondu sám upravovat nebo opravovat?

Ne, je zakázáno měnit konstrukci nástroje. V případě poruchy kontaktujte poprodejní servis.

Jaké jsou pracovní a skladovací podmínky?

Práce: −10°C až 60°C, max. vlhkost 80% RV. Skladování: −20°C až 70°C, max. vlhkost 80% RV.

Jak likvidovat zařízení na konci životnosti?

V souladu se směrnicí OEEZ musí být sbírán odděleně od domovního odpadu k recyklaci.

NÁVOD K OBSLUZE ThermoSensor Tip Laserliner

Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tato dokumentace se musí uschovat a v případě předání zařízení třetí osobě předat zároveň se zařízením.

Funkce / použití

Teplotní čidla typu K ThermoSensor Air, Tip a Touch jsou kompatibilní se zařizeními ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP a ClampMeter XP.

Každé teplotní čidlo je vybaveno tepelně odolnou rukojetí a je dimenzováno pro konkrétní oblast použití.

– ThermoSensor Air se používá k měření teploty vzduchu a plynu.
- ThermoSensor Tip se hodí pro zapíchnutí do měkkých, vysoce viskózních materiálů pro měření kontaktní teploty.
- Pomocí ThermoSensor Touch lze měřit povrchovou a kontaktní teplotu při použití na pevných podkladech.

Všeobecné bezpečnostní pokyny

– Pro správné použití dodržujte bezpečnostní pokyny pro používaný měřicí přístroj teploty respektive multimetr.
– Používejte přístroj výhradně k určenému účelu použití v rámci daných specifikací.
- Nevhodné do oblasti s nebezpečím výbuchu nebo na diagnostické měření v oblasti zdravotnictví.
- Měřicí přístroje a příslušenství nejsou hračkou pro děti. Uchovávejte tyto přístroje před dětmi.
– Přístroj se nesmí konstrukčně měnit.
- Nevystavujte přístroj žádnému mechanickému zatížení, extrémním teplotám, vlhkosti nebo silným vibracím.
– Teplotní čidlo (typ K) se nesmí provozovat pod rušivým napětím.

Laserliner

Pokyny pro údržbu a ošetřování

Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Skladujte přístroj na čistém, suchém místě.

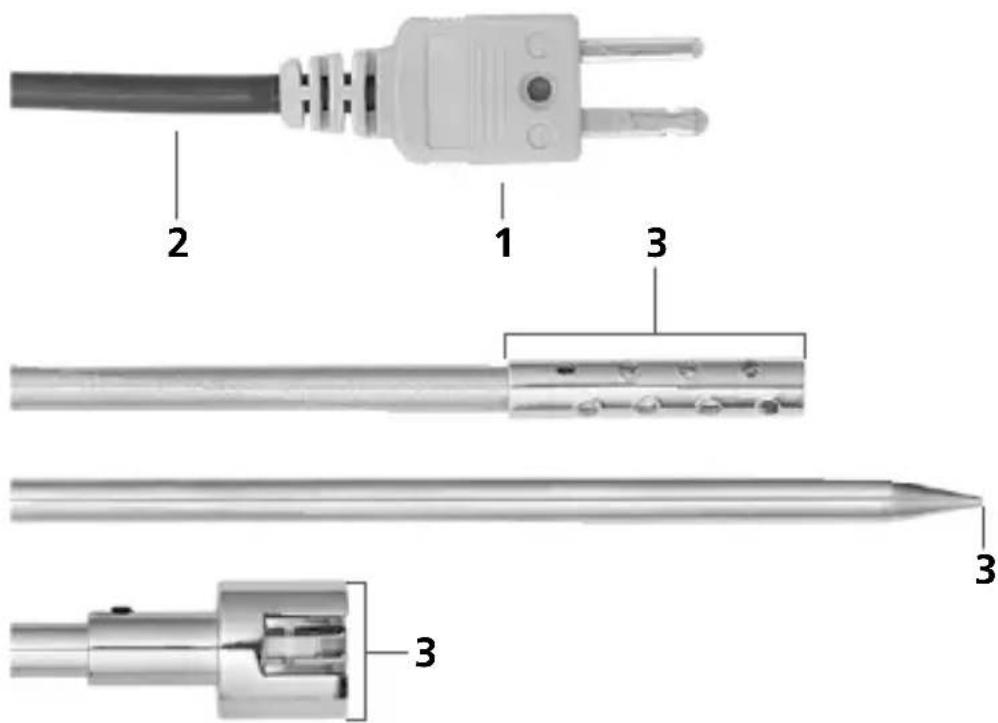

3 Měřicí plochyPřipojení typu K

Technické parametry (Technické změny vyhrazeny. 21W30)

Rozsah měření Air / Tip -50°C ... 800°C
Rozsah měření Touch -50°C	... 400°C
Přesnost Air / Tip	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 800°C)
Přesnost Touch	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 400°C)
Pracovní podmínky	-10°C ... 60°C, Vlhkost vzduchu max. 80 %rH, nekondenzující, Pracovní výška max. 4000 m n.m (normální nulový bod)
Skladovací podmínky	-20°C ... 70°C,Vlhkost vzduchu max. 80% rH
Délka kabelu 40 ... 120 cm
Měřicí čidlo Air 165 mm
Měřicí čidlo Tip 185 mm
Měřicí čidlo Touch 115 mm
Rozměry (ŠxVxH) Air	22 x 295 x 22 mm (bez kabelů)
Rozměry (ŠxVxH) Tip	22 x 315 x 22 mm (bez kabelů)
Rozměry (ŠxVxH) Touch	22 x 245 x 22 mm (bez kabelů)
Hmotnost Air 106 g
Hmotnost Tip 104 g
Hmotnost Touch 96 g

Ustanovení EU a likvidace

Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.

Tento výrobek je elektrický přístroj a musí být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje.

Další bezpečnostní a dodatkové pokyny najdete na: http://laserliner.com/info

CE UK CA —
