ThermoSensor Air - Teploměr Laserliner - Bezplatný návod k obsluze

Typ produktu	Teplotní sonda typu K
Použití	Měření teploty vzduchu a plynu
Rozsah měření	-50 °C až 800 °C
Přesnost	±2,5 °C (-50 °C až 333 °C) / ±0,75 % (333 °C až 800 °C)
Rozměry (l x h x p)	22 x 295 x 22 mm (bez kabelu)
Hmotnost	106 g
Délka kabelu	0,4 až 1,2 m
Rukojeť	Odolná vůči vysokým teplotám
Kompatibilita	ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP, ClampMeter XP
Provozní podmínky	-10 °C až 60 °C, vlhkost max 80 % RH, nadmořská výška max 4000 m
Skladovací podmínky	-20 °C až 70 °C, vlhkost max 80 % RH
Údržba	Čištění mírně navlhčeným hadříkem; vyhněte se abrazivním prostředkům a rozpouštědlům
Bezpečnost	Nepoužívejte v výbušném prostředí ani pro lékařskou diagnostiku; neupravujte přístroj; nevystavujte vnějšímu napětí
Napájení	Pasivní sonda, napájená hostitelským zařízením
Přiložené příslušenství	Propojovací kabel (1 ks)
Opravitelnost	Neopravitelné uživatelem; kontaktujte zákaznický servis
Normy	V souladu se směrnicemi EU a WEEE

Často kladené otázky - ThermoSensor Air Laserliner

Jak připojit sondu ThermoSensor Air k mému zařízení?

Zapojte konektor typu K do odpovídajícího vstupu vašeho kompatibilního měřicího přístroje (ThermoMaster, atd.).

Jaký je teplotní rozsah sondy Air?

Rozsah měření je od -50 °C do 800 °C.

Mohu tuto sondu použít v kapalinách?

Ne, je určena pouze pro vzduch a plyny. Pro kapaliny použijte modely Tip nebo Touch.

Jak sondu čistit?

Čistěte ji mírně navlhčeným hadříkem. Nepoužívejte abrazivní prostředky ani rozpouštědla.

Je sonda kompatibilní se všemi teploměry?

Je kompatibilní s přístroji ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP a ClampMeter XP od Laserliner.

Co dělat, pokud sonda zobrazuje chybnou teplotu?

Zkontrolujte připojení a ujistěte se, že je správně zapojená. Konzultujte návod k hostitelskému zařízení.

Mohu sondu ponořit do kapaliny pro měření teploty?

Ne, tato sonda je určena pouze pro vzduch a plyny. Pro kapaliny použijte modely Tip nebo Touch.

Jaká bezpečnostní opatření je třeba dodržovat?

Nepoužívejte ve výbušném prostředí ani pro lékařská měření. Nevystavujte extrémním teplotám mimo specifikovaný rozsah (-50 °C až 800 °C).

Potřebuje sonda baterii?

Ne, jedná se o pasivní sondu, která získává energii z měřicího přístroje.

Kde najdu záruku?

Prohlédněte si brožuru „Dodatečné poznámky a informace o záruce“ přiloženou k balení.

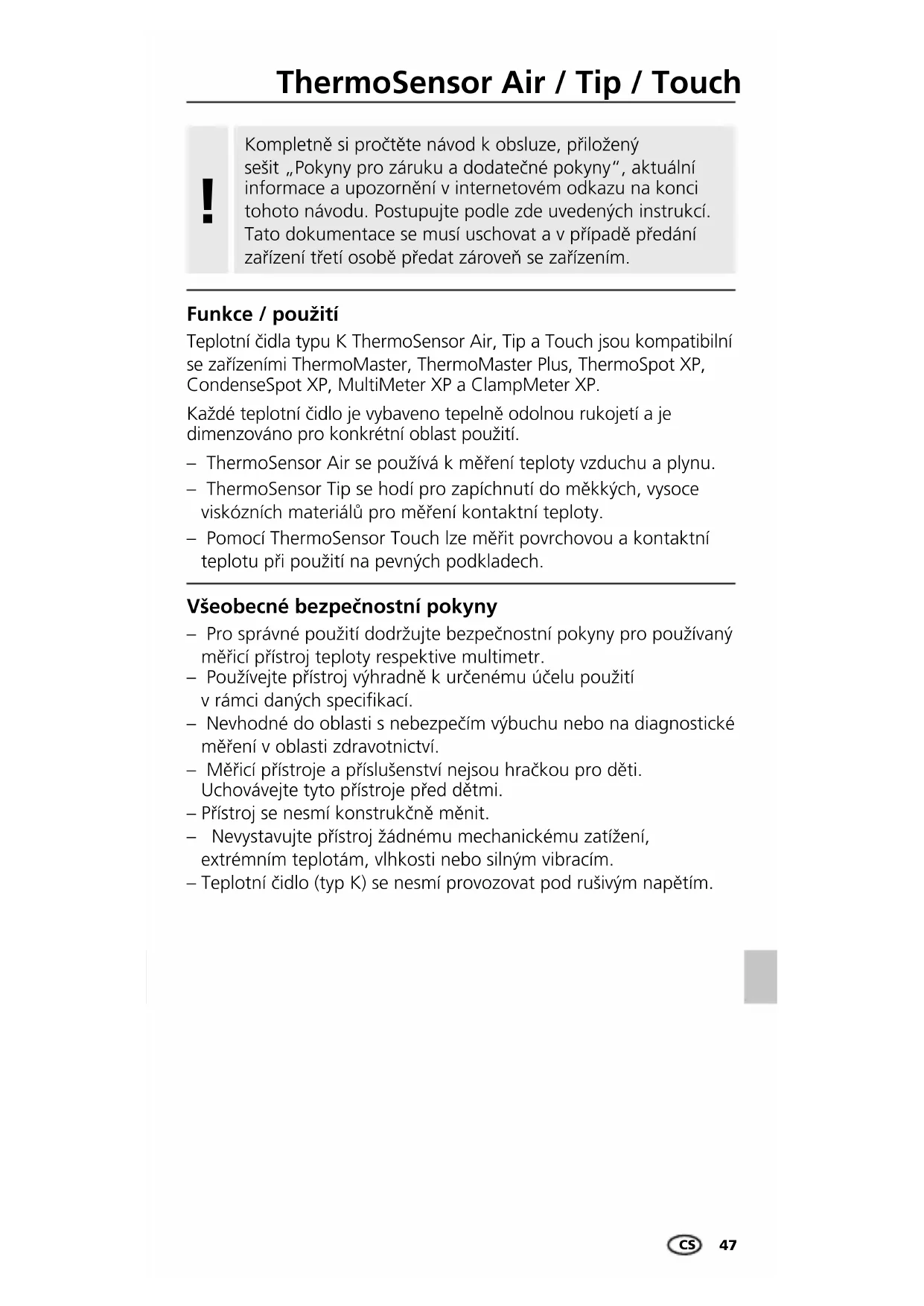

NÁVOD K OBSLUZE ThermoSensor Air Laserliner

Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tato dokumentace se musí uschovat a v případě předání zařízení třetí osobě předat zároveň se zařízením.

Funkce / použití

Teplotní čidla typu K ThermoSensor Air, Tip a Touch jsou kompatibilní se zařizeními ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP a ClampMeter XP.

Každé teplotní čidlo je vybaveno tepelně odolnou rukojetí a je dimenzováno pro konkrétní oblast použití.

– ThermoSensor Air se používá k měření teploty vzduchu a plynu.
- ThermoSensor Tip se hodí pro zapíchnutí do měkkých, vysoce viskózních materiálů pro měření kontaktní teploty.
- Pomocí ThermoSensor Touch lze měřit povrchovou a kontaktní teplotu při použití na pevných podkladech.

Všeobecné bezpečnostní pokyny

– Pro správné použití dodržujte bezpečnostní pokyny pro používaný měřicí přístroj teploty respektive multimetr.
– Používejte přístroj výhradně k určenému účelu použití v rámci daných specifikací.
- Nevhodné do oblasti s nebezpečím výbuchu nebo na diagnostické měření v oblasti zdravotnictví.
- Měřicí přístroje a příslušenství nejsou hračkou pro děti. Uchovávejte tyto přístroje před dětmi.
– Přístroj se nesmí konstrukčně měnit.
- Nevystavujte přístroj žádnému mechanickému zatížení, extrémním teplotám, vlhkosti nebo silným vibracím.
– Teplotní čidlo (typ K) se nesmí provozovat pod rušivým napětím.

Laserliner

Pokyny pro údržbu a ošetřování

Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Skladujte přístroj na čistém, suchém místě.

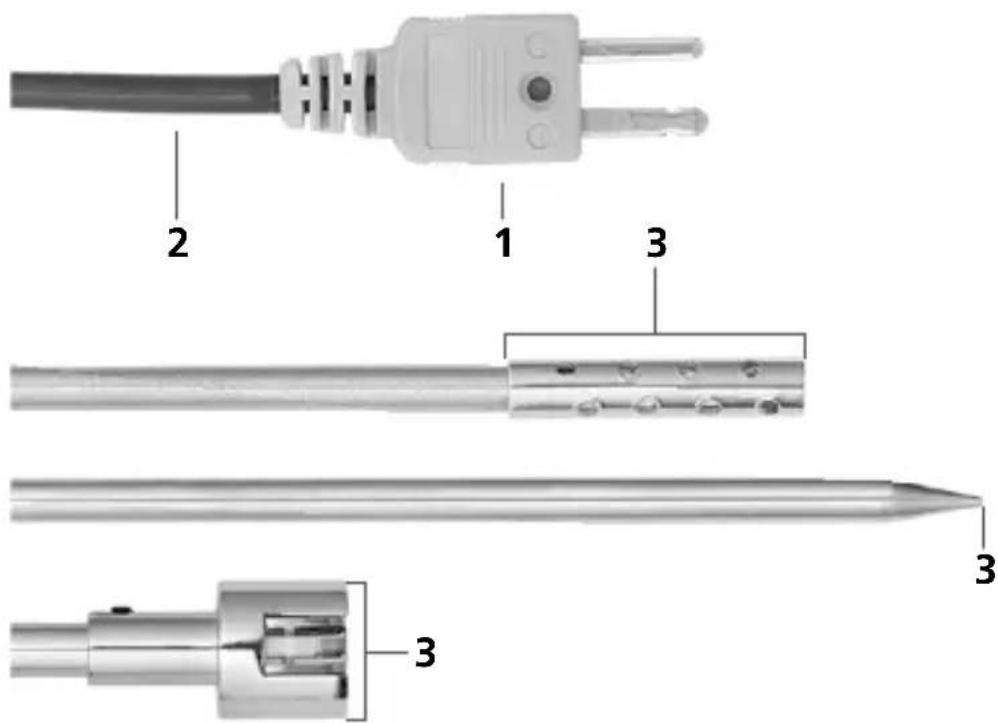

3 Měřicí plochyPřipojení typu K

Technické parametry (Technické změny vyhrazeny. 21W30)

Rozsah měření Air / Tip -50°C ... 800°C
Rozsah měření Touch -50°C	... 400°C
Přesnost Air / Tip	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 800°C)
Přesnost Touch	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 400°C)
Pracovní podmínky	-10°C ... 60°C, Vlhkost vzduchu max. 80 %rH, nekondenzující, Pracovní výška max. 4000 m n.m (normální nulový bod)
Skladovací podmínky	-20°C ... 70°C,Vlhkost vzduchu max. 80% rH
Délka kabelu 40 ... 120 cm
Měřicí čidlo Air 165 mm
Měřicí čidlo Tip 185 mm
Měřicí čidlo Touch 115 mm
Rozměry (ŠxVxH) Air	22 x 295 x 22 mm (bez kabelů)
Rozměry (ŠxVxH) Tip	22 x 315 x 22 mm (bez kabelů)
Rozměry (ŠxVxH) Touch	22 x 245 x 22 mm (bez kabelů)
Hmotnost Air 106 g
Hmotnost Tip 104 g
Hmotnost Touch 96 g

Ustanovení EU a likvidace

Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.

Tento výrobek je elektrický přístroj a musí být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje.

Další bezpečnostní a dodatkové pokyny najdete na: http://laserliner.com/info

CE UK CA —
