ThermoSensor Air - Termometer Laserliner - Gratis bruksanvisning och manual

Produkttyp	Temperatursond av typ K
Användning	Mätning av luft- och gastemperatur
Mätområde	-50 °C till 800 °C
Noggrannhet	±2,5 °C (-50 °C till 333 °C) / ±0,75 % (333 °C till 800 °C)
Mått (l x h x d)	22 x 295 x 22 mm (utan kabel)
Vikt	106 g
Kabellängd	0,4 till 1,2 m
Handtag	Hög temperaturbeständig
Kompatibilitet	ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP, ClampMeter XP
Driftsförhållanden	-10 °C till 60 °C, max luftfuktighet 80 % RH, max höjd 4000 m
Förvaringsförhållanden	-20 °C till 70 °C, max luftfuktighet 80 % RH
Underhåll	Rengöring med lätt fuktad trasa; undvik slipande produkter och lösningsmedel
Säkerhet	Använd inte i explosionsfarlig miljö eller för medicinsk diagnostik; modifiera inte instrumentet; utsätt inte för yttre spänningar
Strömförsörjning	Passiv sond, drivs av värdapparaten
Medföljande tillbehör	Anslutningskabel (1 st)
Reparationsmöjlighet	Kan inte repareras av användaren; kontakta kundtjänst
Standarder	Uppfyller EU-direktiv och WEEE

Vanliga frågor - ThermoSensor Air Laserliner

Hur ansluter jag ThermoSensor Air-sonden till min enhet?

Anslut typ K-kontakten till motsvarande ingång på din kompatibla mätenhet (ThermoMaster, etc.).

Vad är temperaturområdet för Air-sonden?

Mätområdet är -50 °C till 800 °C.

Kan jag använda denna sond i vätskor?

Nej, den är endast avsedd för luft och gaser. Använd modellerna Tip eller Touch för vätskor.

Hur rengör jag sonden?

Rengör den med en lätt fuktad trasa. Använd inte slipande produkter eller lösningsmedel.

Är sonden kompatibel med alla termometrar?

Den är kompatibel med enheterna ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP och ClampMeter XP från Laserliner.

Vad gör jag om sonden visar felaktig temperatur?

Kontrollera anslutningen och se till att den är ordentligt ansluten. Se manualen för din värdapparat.

Kan jag doppa sonden i vätska för att mäta temperaturen?

Nej, denna sond är endast avsedd för luft och gaser. Använd modellerna Tip eller Touch för vätskor.

Vilka säkerhetsåtgärder bör vidtas?

Använd inte i explosiv atmosfär eller för medicinska mätningar. Utsätt inte för extrema temperaturer utanför specificerat område (-50 °C till 800 °C).

Behöver sonden batteri?

Nej, det är en passiv sond som får ström från mätenheten.

Var hittar jag garantin?

Se broschyren ”Tilläggsanmärkningar och garanti” som medföljer förpackningen.

BRUKSANVISNING ThermoSensor Air Laserliner

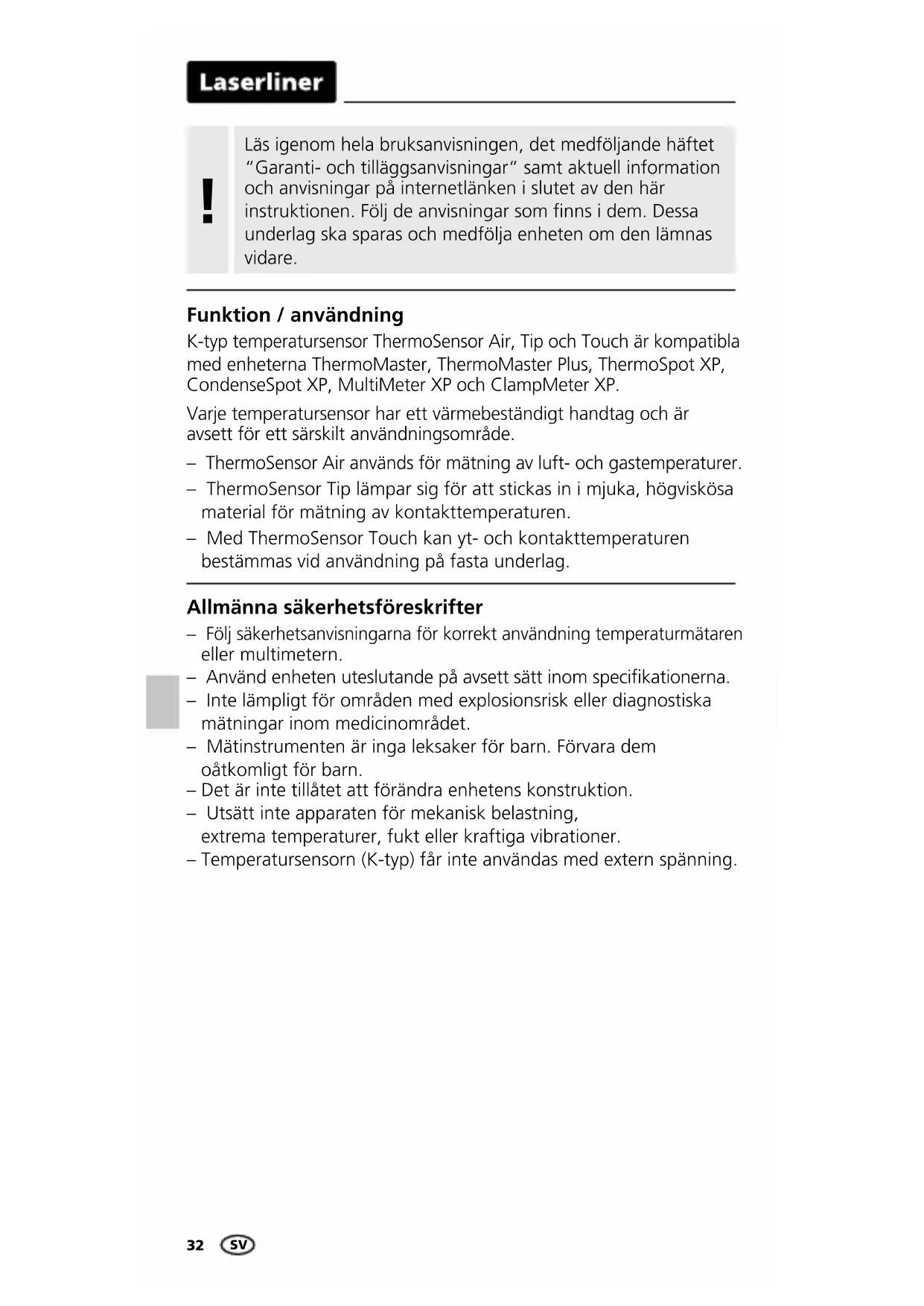

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

Funktion / användning

K-typ temperatursensor ThermoSensor Air, Tip och Touch är kompatibla med enheterna ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP och ClampMeter XP.

Varje temperatursensor har ett värmebeständigt handtag och är avsett för ett särskilt användningsområde.

• ThermoSensor Air används för mätning av luft- och gastemperaturer.
• ThermoSensor Tip lämpar sig för att stickas in i mjuka, högviskösa material för mätning av kontakttemperaturen.
• Med ThermoSensor Touch kan yt- och kontakttemperaturen bestämmas vid användning på fasta underlag.

Allmänna säkerhetsföreskrifter

• Följ säkerhetsanvisningarna för korrekt användning temperaturmätaren eller multimetern.
• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Inte lämpligt för områden med explosionsrisk eller diagnostiska mätningar inom medicinområdet.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomliqt för barn.
• Det är inte tillåtet att förändra enhetens konstruktion.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Temperatursensorn (K-typ) får inte användas med extern spänning.

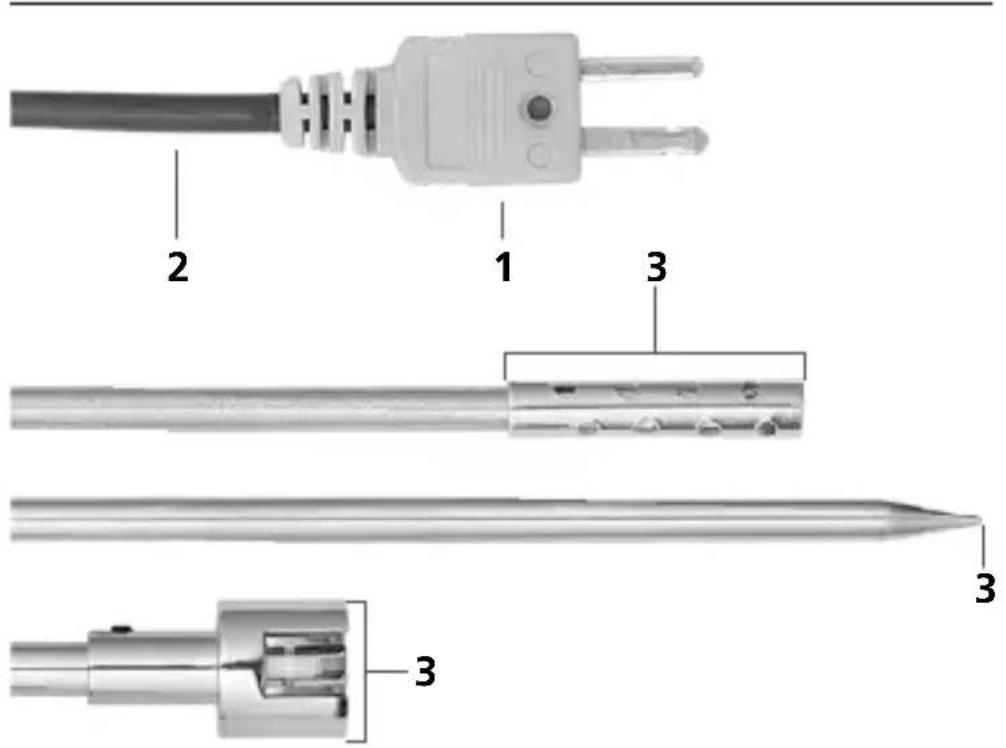

ThermoSensor Air / Tip / Touch

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Förvara apparaten på en ren och torr plats.

Tekniska data (Tekniska ändringar förbehålls. 21W30)

Mätområde Air / Tip -50°C ... 800°C
Mätområde Touch -50°C ...	400°C
Noggrannhet Air / Tip	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 800°C)
Noggrannhet Touch	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 400°C)
Arbetsbetingelser	-10°C ... 60°C, Luftfuktighet max. 80% rH, icke-kondenserande, Arbetshöjd max. 4 000 m över havet
Förvaringsbetingelser	-20°C ... 70°C,Luftfuktighet max. 80% rH
Sladdlängd 40 ... 120 cm
Mätsensor Air 165 mm
Mätsensor Tip 185 mm
Mätsensor Touch 115 mm
Mått (B x H x D) Air	22 x 295 x 22 mm (utan sladd)
Mått (B x H x D) Tip	22 x 315 x 22 mm (utan sladd)
Mått (B x H x D) Touch	22 x 245 x 22 mm (utan sladd)
Vikt Air 106 g
Vikt Tip 104 g
Vikt Touch 96 g

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info

CE UK CA

!
