Produkttyp	Temperatursonde Typ K
Verwendung	Messung der Luft- und Gastemperatur
Messbereich	-50 °C bis 800 °C
Genauigkeit	±2,5 °C (-50 °C bis 333 °C) / ±0,75 % (333 °C bis 800 °C)
Abmessungen (L x H x T)	22 x 295 x 22 mm (ohne Kabel)
Gewicht	106 g
Kabellänge	0,4 bis 1,2 m
Griff	Hochtemperaturbeständig
Kompatibilität	ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP, ClampMeter XP
Betriebsbedingungen	-10 °C bis 60 °C, max. Luftfeuchte 80 % rF, max. Höhe 4000 m
Lagerbedingungen	-20 °C bis 70 °C, max. Luftfeuchte 80 % rF
Wartung	Reinigung mit einem leicht feuchten Tuch; abrasive Mittel und Lösungsmittel vermeiden
Sicherheit	Nicht in explosionsgefährdeten Bereichen oder für medizinische Diagnosen verwenden; das Gerät nicht modifizieren; keinen äußeren Spannungen aussetzen
Stromversorgung	Passiver Fühler, vom Hostgerät gespeist
Mitgeliefertes Zubehör	Anschlusskabel (1 Stück)
Reparatur	Nicht vom Benutzer reparierbar; Kundendienst kontaktieren
Normen	Konform mit EU-Richtlinien und WEEE

Häufig gestellte Fragen - ThermoSensor Air Laserliner

Wie schließe ich den ThermoSensor Air Fühler an mein Gerät an?

Stecken Sie den Typ-K-Stecker in den entsprechenden Eingang Ihres kompatiblen Messgeräts (ThermoMaster usw.).

Was ist der Temperaturbereich des Air Fühlers?

Der Messbereich reicht von -50 °C bis 800 °C.

Kann ich diesen Fühler in Flüssigkeiten verwenden?

Nein, er ist nur für Luft und Gase ausgelegt. Verwenden Sie die Modelle Tip oder Touch für Flüssigkeiten.

Wie reinige ich den Fühler?

Reinigen Sie ihn mit einem leicht feuchten Tuch. Verwenden Sie keine abrasiven Mittel oder Lösungsmittel.

Ist der Fühler mit allen Thermometern kompatibel?

Er ist kompatibel mit den Geräten ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP und ClampMeter XP von Laserliner.

Was tun, wenn der Fühler eine falsche Temperatur anzeigt?

Überprüfen Sie die Verbindung und stellen Sie sicher, dass sie richtig eingesteckt ist. Konsultieren Sie die Anleitung Ihres Hostgeräts.

Kann ich den Fühler zur Temperaturmessung in eine Flüssigkeit tauchen?

Nein, dieser Fühler ist für Luft und Gase vorgesehen. Verwenden Sie die Modelle Tip oder Touch für Flüssigkeiten.

Welche Sicherheitsvorkehrungen sind zu treffen?

Nicht in explosionsgefährdeter Atmosphäre oder für medizinische Messungen verwenden. Nicht extremen Temperaturen außerhalb des angegebenen Bereichs (-50 °C bis 800 °C) aussetzen.

Benötigt der Fühler eine Batterie?

Nein, es ist ein passiver Fühler, der seine Energie vom Messgerät bezieht.

Wo finde ich die Garantie?

Konsultieren Sie das Heft „Zusätzliche Hinweise und Garantiebestimmungen“, das der Verpackung beiliegt.

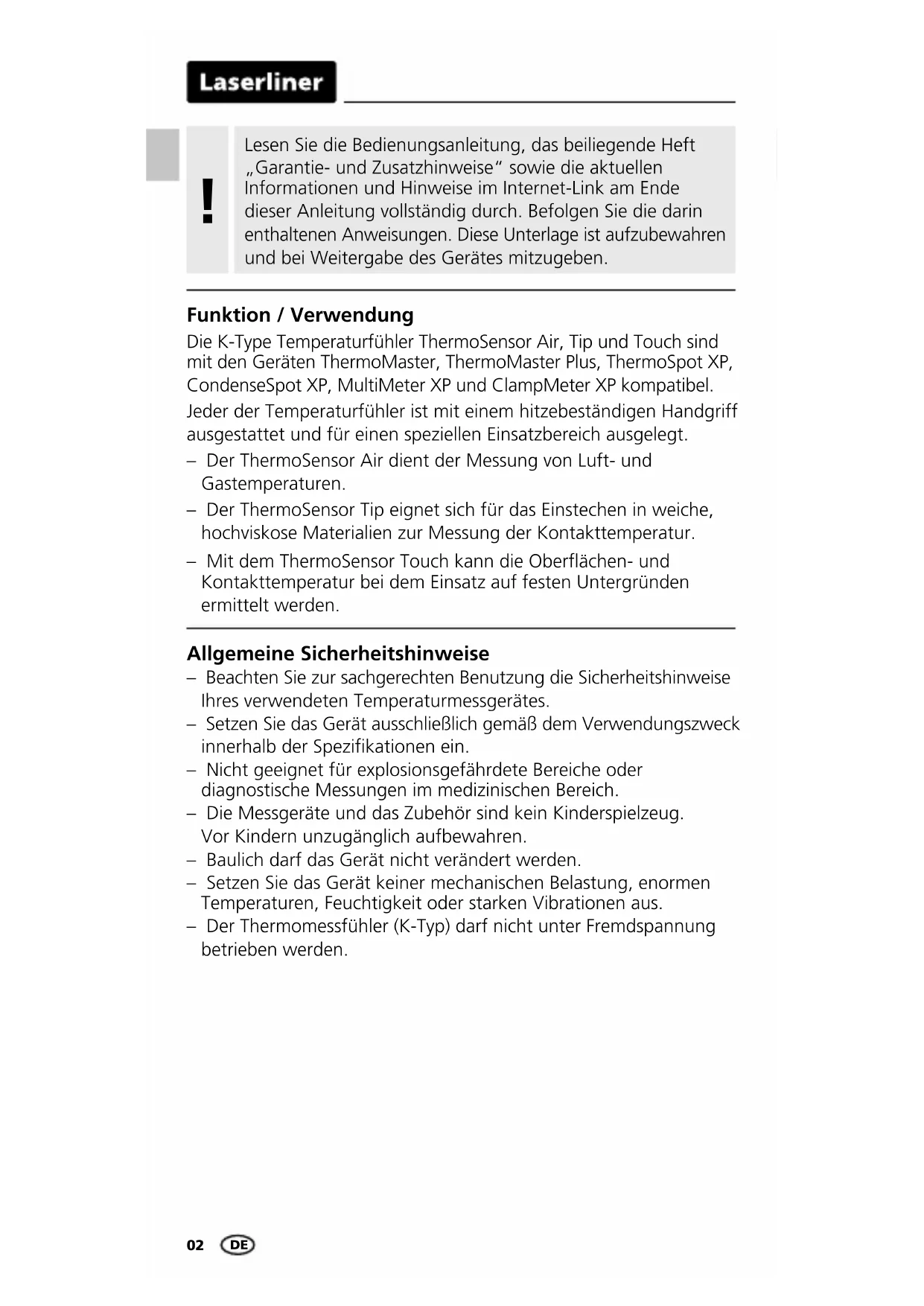

BEDIENUNGSANLEITUNG ThermoSensor Air Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Die K-Type Temperaturfühler ThermoSensor Air, Tip und Touch sind mit den Geräten ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP und ClampMeter XP kompatibel. Jeder der Temperaturfühler ist mit einem hitzebeständigen Handgriff ausgestattet und für einen speziellen Einsatzbereich ausgelegt.

• Der ThermoSensor Air dient der Messung von Luft- und Gastemperaturen.
• Der ThermoSensor Tip eignet sich für das Einstechen in weiche, hochviskose Materialien zur Messung der Kontakttemperatur.
• Mit dem ThermoSensor Touch kann die Oberflächen- und Kontakttemperatur bei dem Einsatz auf festen Untergründen ermittelt werden.

Allgemeine Sicherheitshinweise

• Beachten Sie zur sachgerechten Benutzung die Sicherheitshinweise Ihres verwendeten Temperaturmessgerätes.
• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Nicht geeignet für explosionsgefährdete Bereiche oder diagnostische Messungen im medizinischen Bereich.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Der Thermomessfühler (K-Typ) darf nicht unter Fremdspannung betrieben werden.

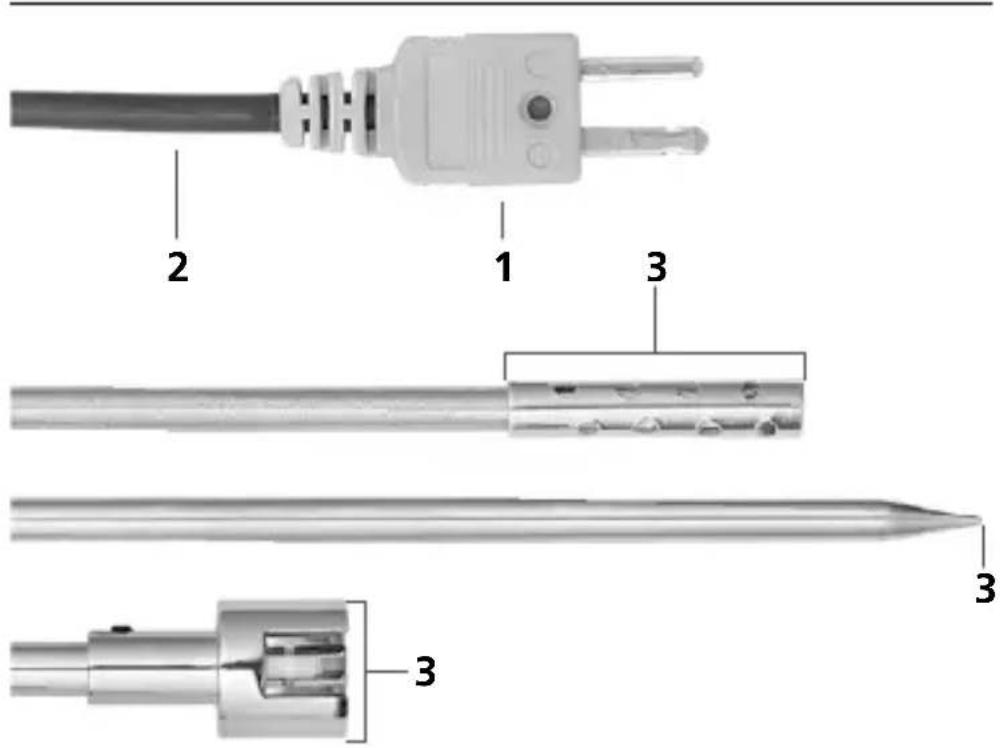

ThermoSensor Air / Tip / Touch

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten (Technische Änderungen vorbehalten. 21W30)

Messbereich Air / Tip -50°C ...	800°C
Messbereich Touch -50°C ... 400°C
Genauigkeit Air / Tip	±2,5°C (-50°C ... 333°C)±0,75% (333°C ... 800°C)
Genauigkeit Touch	±2,5°C (-50°C ... 333°C)±0,75% (333°C ... 400°C)
Arbeitsbedingungen	-10°C ... 60°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeitshöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen	-20°C ... 70°C,Luftfeuchtigkeit max. 80% rH
Kabellänge 40 ... 120 cm
Messfühler Air 165 mm
Messfühler Tip 185 mm
Messfühler Touch 115 mm
Abmessungen (B x H x T) Air	22 x 295 x 22 mm (ohne Kabel)
Abmessungen (B x H x T) Tip	22 x 315 x 22 mm (ohne Kabel)
Abmessungen (B x H x T) Touch	22 x 245 x 22 mm (ohne Kabel)
Gewicht Air 106 g
Gewicht Tip 104 g
Gewicht Touch 96 g

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden, um wertvolle Rohstoffe zurückzugewinnen.

Informieren Sie sich bitte bei Ihrer Gemeinde über entsprechende Entsorgungseinrichtungen und beachten Sie die jeweiligen Entsorgungs- und Sicherheitshinweise an den Annahmestellen.

Bitte beachten Sie auch unsere aktuellen Zusatzhinweise im Internet unter: http://laserliner.com/info
