Produkttyp	Temperatursonde Typ K
Marke	Laserliner
Modell	ThermoSensor Tip
Kategorie	Thermometer
Messbereich	−50°C bis 800°C
Genauigkeit	±2,5°C (−50°C bis 333°C) / ±0,75% (333°C bis 800°C)
Sondenlänge	185 mm
Abmessungen (L x H x T) ohne Kabel	22 x 315 x 22 mm
Gewicht	104 g
Kabellänge	40 bis 120 cm
Kompatibilität	ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP, ClampMeter XP
Arbeitsbedingungen	−10°C bis 60°C, max. 80% rF, nicht kondensierend
Lagerbedingungen	−20°C bis 70°C, max. 80% rF
Pflege und Reinigung	Leicht feuchtes Tuch, keine Lösungsmittel
Sicherheit	Nicht in explosionsgefährdeter Atmosphäre oder für medizinische Diagnosen verwenden; keine externe Spannung an der Sonde
Vorschriften	EU-konform, WEEE

Häufig gestellte Fragen - ThermoSensor Tip Laserliner

Was ist der Messbereich des ThermoSensor Tip?

Der Messbereich reicht von −50°C bis 800°C, ideal für weiche und viskose Materialien.

Mit welchen Geräten ist diese Sonde kompatibel?

Sie ist kompatibel mit den Geräten ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP und ClampMeter XP von Laserliner.

Wie reinige ich die Sonde richtig?

Verwenden Sie ein leicht feuchtes Tuch ohne Reinigungsmittel, Scheuermittel oder Lösungsmittel. Lagern Sie sie an einem trockenen und sauberen Ort.

Kann ich diese Sonde in explosionsgefährdeten Bereichen oder für medizinische Diagnosen verwenden?

Nein, sie ist nicht geeignet für explosionsgefährdete Bereiche oder medizinische Diagnosemessungen. Beachten Sie die Sicherheitshinweise.

Wie genau ist die Messung?

Die Genauigkeit beträgt ±2,5°C zwischen −50°C und 333°C und ±0,75% des Messwerts von 333°C bis 800°C.

Wie lang ist das Kabel der Sonde?

Das Kabel misst je nach Version zwischen 40 und 120 cm.

Welche Abmessungen und welches Gewicht hat die Sonde?

Die Abmessungen betragen 22 x 315 x 22 mm ohne Kabel, und das Gewicht beträgt 104 g.

Kann ich die Sonde selbst modifizieren oder reparieren?

Nein, es ist verboten, die Konstruktion des Instruments zu verändern. Bei Fehlfunktion wenden Sie sich an den Kundendienst.

Welche Arbeits- und Lagerbedingungen gibt es?

Arbeit: −10°C bis 60°C, max. Luftfeuchtigkeit 80% rF. Lagerung: −20°C bis 70°C, max. Luftfeuchtigkeit 80% rF.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Gemäß der WEEE-Richtlinie muss es getrennt vom Hausmüll zum Recycling gesammelt werden.

BEDIENUNGSANLEITUNG ThermoSensor Tip Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Die K-Type Temperaturfühler ThermoSensor Air, Tip und Touch sind mit den Geräten ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP und ClampMeter XP kompatibel. Jeder der Temperaturfühler ist mit einem hitzebeständigen Handgriff ausgestattet und für einen speziellen Einsatzbereich ausgelegt.

• Der ThermoSensor Air dient der Messung von Luft- und Gastemperaturen.
• Der ThermoSensor Tip eignet sich für das Einstechen in weiche, hochviskose Materialien zur Messung der Kontakttemperatur.
• Mit dem ThermoSensor Touch kann die Oberflächen- und Kontakttemperatur bei dem Einsatz auf festen Untergründen ermittelt werden.

Allgemeine Sicherheitshinweise

• Beachten Sie zur sachgerechten Benutzung die Sicherheitshinweise Ihres verwendeten Temperaturmessgerätes.
• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Nicht geeignet für explosionsgefährdete Bereiche oder diagnostische Messungen im medizinischen Bereich.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Der Thermomessfühler (K-Typ) darf nicht unter Fremdspannung betrieben werden.

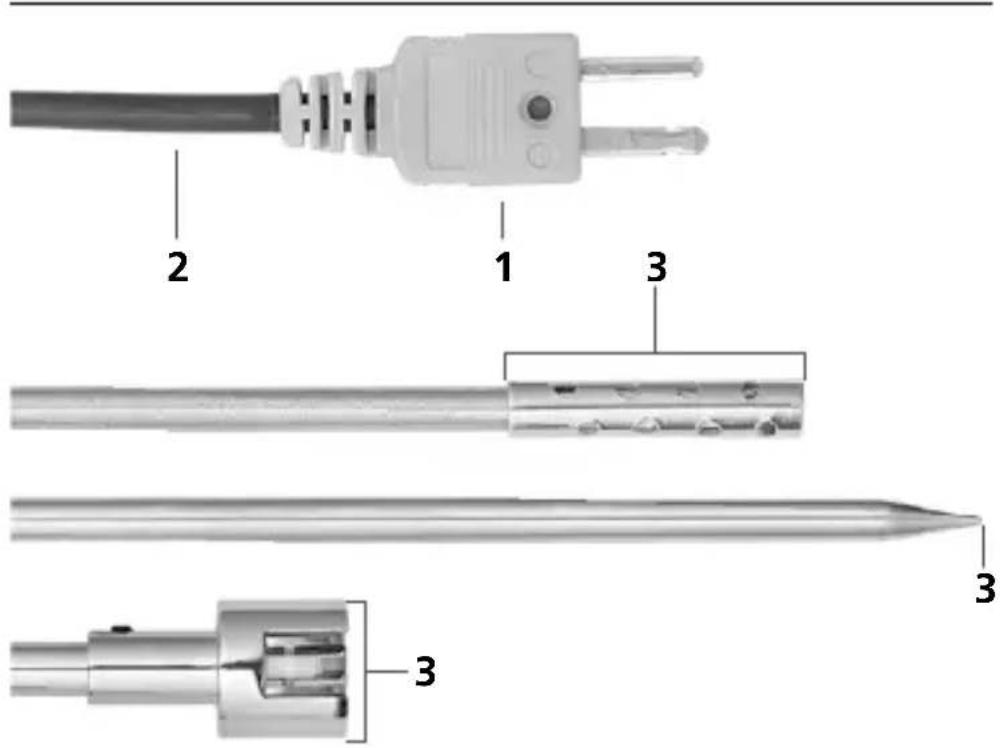

ThermoSensor Air / Tip / Touch

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten (Technische Änderungen vorbehalten. 21W30)

Messbereich Air / Tip -50°C ...	800°C
Messbereich Touch -50°C ... 400°C
Genauigkeit Air / Tip	±2,5°C (-50°C ... 333°C)±0,75% (333°C ... 800°C)
Genauigkeit Touch	±2,5°C (-50°C ... 333°C)±0,75% (333°C ... 400°C)
Arbeitsbedingungen	-10°C ... 60°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeitshöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen	-20°C ... 70°C,Luftfeuchtigkeit max. 80% rH
Kabellänge 40 ... 120 cm
Messfühler Air 165 mm
Messfühler Tip 185 mm
Messfühler Touch 115 mm
Abmessungen (B x H x T) Air	22 x 295 x 22 mm (ohne Kabel)
Abmessungen (B x H x T) Tip	22 x 315 x 22 mm (ohne Kabel)
Abmessungen (B x H x T) Touch	22 x 245 x 22 mm (ohne Kabel)
Gewicht Air 106 g
Gewicht Tip 104 g
Gewicht Touch 96 g

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden, um wertvolle Rohstoffe zurückzugewinnen.

Informieren Sie sich bitte bei Ihrer Gemeinde über entsprechende Entsorgungseinrichtungen und beachten Sie die jeweiligen Entsorgungs- und Sicherheitshinweise an den Annahmestellen.

Bitte beachten Sie auch unsere aktuellen Zusatzhinweise im Internet unter: http://laserliner.com/info

CE UK CA —

!
