ThermoSensor Tip - Termômetro Laserliner - Manual de utilização gratuito

Tipo de produto	Sonda de temperatura tipo K
Marca	Laserliner
Modelo	ThermoSensor Tip
Categoria	Termômetro
Faixa de medição	−50°C a 800°C
Precisão	±2,5°C (−50°C a 333°C) / ±0,75% (333°C a 800°C)
Comprimento da sonda	185 mm
Dimensões (L x A x P) sem cabo	22 x 315 x 22 mm
Peso	104 g
Comprimento do cabo	40 a 120 cm
Compatibilidade	ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP, ClampMeter XP
Condições de trabalho	−10°C a 60°C, máx. 80% UR, não condensante
Condições de armazenamento	−20°C a 70°C, máx. 80% UR
Manutenção e limpeza	Pano ligeiramente úmido, sem solventes
Segurança	Não utilizar em atmosfera explosiva nem para diagnóstico médico; sem tensão externa na sonda
Regulamentação	Conforme UE, REEE

Perguntas frequentes - ThermoSensor Tip Laserliner

Qual é a faixa de medição do ThermoSensor Tip?

A faixa de medição vai de −50°C a 800°C, ideal para materiais macios e viscosos.

Com quais aparelhos esta sonda é compatível?

Ela é compatível com os aparelhos ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP e ClampMeter XP da Laserliner.

Como limpar corretamente a sonda?

Use um pano ligeiramente úmido sem produtos de limpeza, abrasivos ou solventes. Armazene-a em local seco e limpo.

Posso usar esta sonda em zona explosiva ou para diagnósticos médicos?

Não, ela não é adequada para zonas explosivas nem para medições de diagnóstico médico. Respeite as instruções de segurança.

Qual é a precisão da medição?

A precisão é de ±2,5°C entre −50°C e 333°C, e de ±0,75% do valor medido de 333°C a 800°C.

Qual é o comprimento do cabo da sonda?

O cabo mede entre 40 e 120 cm, conforme a versão.

Quais são as dimensões e o peso da sonda?

As dimensões são de 22 x 315 x 22 mm sem cabo, e o peso é de 104 g.

Posso modificar ou reparar a sonda eu mesmo?

Não, é proibido modificar a construção do instrumento. Em caso de mau funcionamento, contate o serviço de pós-venda.

Quais são as condições de trabalho e de armazenamento?

Trabalho: −10°C a 60°C, umidade máx. 80% UR. Armazenamento: −20°C a 70°C, umidade máx. 80% UR.

Como descartar o aparelho no fim da vida útil?

De acordo com a diretiva REEE, ele deve ser coletado separadamente do lixo doméstico para reciclagem.

MANUAL DE UTILIZADOR ThermoSensor Tip Laserliner

Leia completamente as instruções de uso, o caderno anexo "Indicações adicionais e sobre a garantia", assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo se o entregar a alguém.

Função / Utilização

Os sensores de temperatura do tipo K ThermoSensor Air, Tip e Touch são compatíveis com os aparelhos ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP e ClampMeter XP.

Cada um dos sensores de temperatura está equipado com uma pega resistente ao calor e foi concebido para um domínio de utilização especial.

• O ThermoSensor Air serve para a medição de temperaturas de ar e gás.
• O ThermoSensor Tip é adequado para a inserção em materiais moles altamente viscosos para a medição da temperatura por contacto.
• Com o ThermoSensor Touch pode ser medida a temperatura da superfície e por contacto na utilização sobre suportes firmes.

Indicações gerais de segurança

• Para uma utilização correta, observe as indicações de segurança do aparelho de medição da temperatura e/ou do multímetro que usar.
• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Não adequados para zonas potencialmente explosivas nem para medições diagnósticas na área da medicina.
• Os aparelhos de medição e os seus acessórios não são brinquedos. Mantenha-os afastados das crianças.
  – Não é permitido alterar a construção do aparelho.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes.
• O sensor de temperatura (tipo K) não pode ser operado sob tensão externa.

Laserliner

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes.

Armazene o aparelho num lugar limpo e seco.

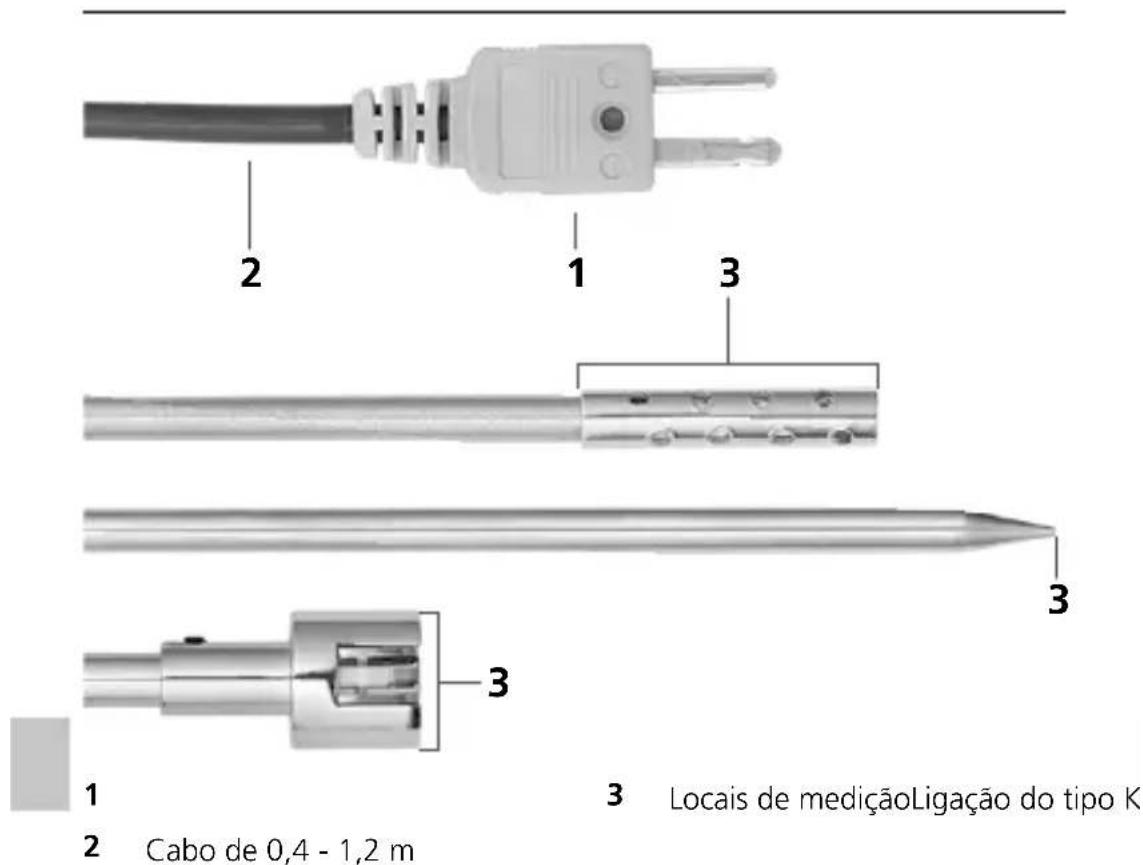

2 1 3 3 1 2 Cabo de 0,4 - 1,2 m 3 Locais de mediçãoLigação do tipo K

ThermoSensor Air / Tip / Touch

Dados técnicos (Sujeito a alterações técnicas. 21W30)

Margem de medição Air / Tip	-50°C ... 800°C
Margem de medição Touch -50°C ... 400°C
Precisão Air / Tip	±2,5°C (-50°C ... 333°C)±0,75% (333°C ... 800°C)
Precisão Touch	±2,5°C (-50°C ... 333°C)±0,75% (333°C ... 400°C)
Condições de trabalho	-10°C ... 60°C, humidade de ar máx. 80% rH, sem condensação, altura de trabalho máx. de 4000 m em relação ao NM (nível do mar)
Condições de armazenamento	-20°C ... 70°C,humidade de ar máx. 80% rH
Comprimento do cabo 40 ... 120 cm
Sensor de medição Air 165 mm
Sensor de medição Tip 185 mm
Sensor de medição Touch 115 mm
Dimensões (L x A x P) Air	22 x 295 x 22 mm (sem cabo)
Dimensões (L x A x P) Tip	22 x 315 x 22 mm (sem cabo)
Dimensões (L x A x P) Touch	22 x 245 x 22 mm (sem cabo)
Peso Air 106 g
Peso Tip 104 g
Peso Touch 96 g

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em: http://laserliner.com/info

CE UK CA —

Laserliner

!
