Tuotetyyppi	K-tyypin lämpötila-anturi
Merkki	Laserliner
Malli	ThermoSensor Tip
Kategoria	Lämpömittari
Mittausalue	−50 °C – 800 °C
Tarkkuus	±2,5 °C (−50 °C – 333 °C) / ±0,75 % (333 °C – 800 °C)
Anturin pituus	185 mm
Mitat (l x k x s) ilman kaapelia	22 x 315 x 22 mm
Paino	104 g
Kaapelin pituus	40 – 120 cm
Yhteensopivuus	ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP, ClampMeter XP
Käyttöolosuhteet	−10 °C – 60 °C, max. 80 % suhteellinen kosteus, ei kondensoiva
Säilytysolosuhteet	−20 °C – 70 °C, max. 80 % suhteellinen kosteus
Huolto ja puhdistus	Kevyesti kostea liina, ei liuottimia
Turvallisuus	Älä käytä räjähdysvaarallisessa ympäristössä tai lääketieteelliseen diagnostiikkaan; ei ulkoista jännitettä anturiin
Määräykset	EU-vaatimusten mukainen, WEEE

Usein kysytyt kysymykset - ThermoSensor Tip Laserliner

Mikä on ThermoSensor Tip -anturin mittausalue?

Mittausalue on −50 °C – 800 °C, ihanteellinen pehmeille ja viskooseille materiaaleille.

Minkä laitteiden kanssa tämä anturi on yhteensopiva?

Se on yhteensopiva Laserlinerin ThermoMaster-, ThermoMaster Plus-, ThermoSpot XP-, CondenseSpot XP-, MultiMeter XP- ja ClampMeter XP -laitteiden kanssa.

Kuinka puhdistan anturin oikein?

Käytä kevyesti kosteaa liinaa ilman puhdistusaineita, hankausaineita tai liuottimia. Säilytä sitä kuivassa ja puhtaassa paikassa.

Voinko käyttää tätä anturia räjähdysvaarallisella alueella tai lääketieteelliseen diagnostiikkaan?

Ei, se ei sovellu räjähdysvaarallisille alueille eikä lääketieteelliseen diagnostiikkaan. Noudata turvallisuusohjeita.

Mikä on mittauksen tarkkuus?

Tarkkuus on ±2,5 °C välillä −50 °C – 333 °C ja ±0,75 % mitatusta arvosta 333 °C – 800 °C.

Mikä on anturin kaapelin pituus?

Kaapelin pituus on 40 – 120 cm versiosta riippuen.

Mitkä ovat anturin mitat ja paino?

Mitat ovat 22 x 315 x 22 mm ilman kaapelia, ja paino on 104 g.

Voinko muokata tai korjata anturia itse?

Ei, laitteen rakenteen muuttaminen on kielletty. Jos laite ei toimi kunnolla, ota yhteyttä jälkimarkkinapalveluun.

Mitkä ovat käyttö- ja säilytysolosuhteet?

Käyttö: −10 °C – 60 °C, enintään 80 % suhteellinen kosteus. Säilytys: −20 °C – 70 °C, enintään 80 % suhteellinen kosteus.

Kuinka hävittää laite käyttöiän päätyttyä?

WEEE-direktiivin mukaisesti se on kerättävä erillään kotitalousjätteestä kierrätystä varten.

KÄYTTÖOHJE ThermoSensor Tip Laserliner

Lue käyttöohje, oheinen lisälehti „Takuu- ja muut ohjeet“ sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

Toiminta / Käyttö

K-tyypin lämpötila-anturi ThermoSensor Air, Tip ja Touch ovat yhteensopivia laitteiden ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP ja ClampMeter XP kanssa.

Jokainen lämpötila-anturi on varustettu kuumankestävällä kädensijalla ja tarkoitettu jollekin tietylle käyttöalueelle.

• ThermoSensor Air mittaa ilman ja kaasujen lämpötiloja.
• ThermoSensor Tip -anturi työnnetään pehmeään, suuriviskositeettiseen materiaaliin, jolloin lämpötila mitataan koskettamalla.
• ThermoSensor Touch -anturilla voi mitata kiinteiden alustojen pintalämpötiloja koskettamalla.

Yleiset turvallisuusohjeet

• Käytä lämpötilamittareita ja yleismittareita oikein ja noudata mittareiden turvallisuusohjeita.
• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Ei sovellu räjähdysvaarallisille alueille eikä lääketieteellisiin diagnostisiin mittauksiin.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
  – (K-tyypin) lämpötila-anturia ei saa käyttää ulkoisella jännitelähteellä.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Säilytä laite puhtaassa ja kuivassa paikassa.

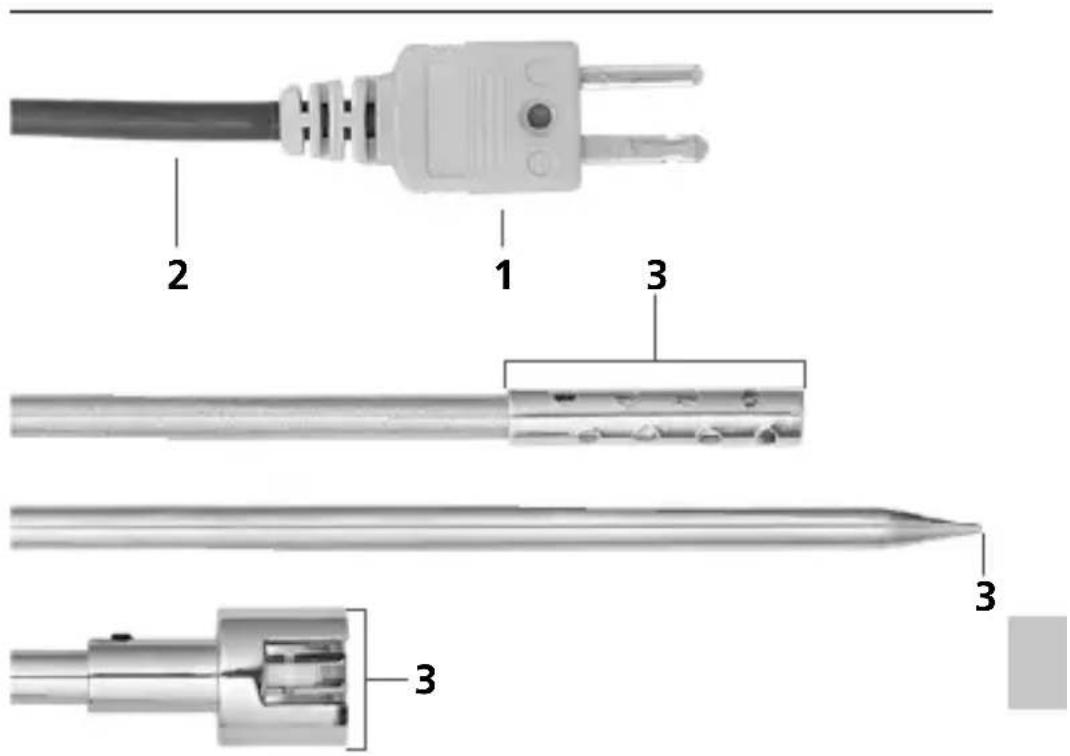

3 MittauspinnatK-tyypin liitäntä

2 Kaapeli, 0,4 - 1,2 m

Tekniset tiedot (Oikeus teknisiin muutoksiin pidätetään. 21W30)

Mittausalue Air / Tip -50°C	... 800°C
Mittausalue Touch -50°C ...	400°C
Tarkkuus Air / Tip	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 800°C)
Tarkkuus Touch	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 400°C)
Käyttöympäristö	-10°C ... 60°C, Ilmankosteus maks. 80% rH, ei kondensoituva, Asennuskorkeus maks. 4000 m merenpinnasta
Varastointiolosuhteet	-20°C ... 70°C, Ilmankosteus maks. 80% rH
Kaapelin pituus 40 ... 120 cm
Mittausanturi Air 165 mm
Mittausanturi Tip 185 mm
Mittausanturi Touch 115 mm
Mitat (L x K x S) Air	22 x 295 x 22 mm (ilman kaapelia)
Mitat (L x K x S) Tip	22 x 315 x 22 mm (ilman kaapelia)
Mitat (L x K x S) Touch	22 x 245 x 22 mm (ilman kaapelia)
Paino Air 106 g
Paino Tip 104 g
Paino Touch 96 g

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita: http://laserliner.com/info

CE UK CA —

!
