ThermoSpot Laser - Lämpömittari Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kosketukseton infrapunalämpömittari
Tuotemerkki	Laserliner
Malli	ThermoSpot Laser
Mittausalue	-38°C – 365°C
Tarkkuus	±2,5°C tai ±2,5% (suurempi)
Resoluutio	0,2°C
Optiikka	12:1 (etäisyys/piste)
Emissiivisyys	Kiinteä 0,95
Tähtäyslaser	8-pisteinen laserkehä, luokka 2, <1 mW, 650 nm
Toiminnot	MAX, HOLD, °C/°F-vaihto, näytön taustavalo
Virtalähde	2 x AAA 1,5 V LR03 -paristot
Käyttöaika	Noin 35 tuntia
Automaattinen sammutus	15 sekunnin jälkeen
Mitat (pituus x korkeus x syvyys)	113 x 155,5 x 40 mm
Paino	173 g (paristot mukaan lukien)
Käyttöolosuhteet	0°C – 50°C, max 80% RH
Säilytysolosuhteet	-10°C – 60°C, max 80% RH
Huolto	Puhdista kostealla liinalla, ei liuottimia. Kalibroi vuosittain.
Turvallisuus	Laserluokka 2: älä katso säteeseen, älä suuntaa silmiin.

Usein kysytyt kysymykset - ThermoSpot Laser Laserliner

Kuinka ThermoSpot Laser kytketään päälle ja pois?

Laite kytkeytyy päälle painamalla liipaisinta. Se sammuu automaattisesti 15 sekunnin käyttämättömyyden jälkeen.

Kuinka mittayksikkö vaihdetaan °C:n ja °F:n välillä?

Paina °C/°F-painiketta, kunnes haluttu symboli tulee näyttöön.

Mitä 8-pisteinen laserkehä tarkoittaa?

Laserkehä auttaa tarkkaan mittausalueen tähtäämiseen. Lämpötila mitataan kehän sisäpuolelta.

Kuinka suoritetaan jatkuva mittaus?

Kytke laser päälle painamalla liipaisinta ja pidä se painettuna. Vapauta lukitaksesi arvon (HOLD-toiminto).

Mitä tehdä, jos mittaus vaikuttaa epätarkalta?

Tarkista, että pinta on puhdas ja emissiivisyys on sopiva (asetettu 0,95 useimmille materiaaleille). Vältä häiriöitä, kuten höyryä tai lasia. Vuosittainen kalibrointi on suositeltavaa.

Kuinka laite puhdistetaan?

Käytä hieman kosteaa liinaa. Älä käytä liuottimia tai hankaavia aineita. Poista paristot ennen pitkäaikaista säilytystä.

Mitä paristoja käytetään ja mikä on käyttöaika?

Käytä kahta AAA 1,5V LR03-paristoa. Käyttöaika on noin 35 tuntia jatkuvassa käytössä.

Voiko lämpötilaa mitata lasin läpi?

Ei, lasi estää infrapunasäteilyn. Mittaus on tehtävä suoraan kohdepinnalta.

Mitä on emissiivisyys ja miksi se on kiinteä?

Emissiivisyys on materiaalin kyky lähettää infrapunasäteilyä. Laite on asetettu arvoon 0,95, sopii orgaanisille materiaaleille kuten puu, muovi tai keramiikka.

Mitä tehdä, jos laser ei syty?

Tarkista paristojen lataustaso. Jos heikon pariston symboli tulee näyttöön, vaihda paristot. Varmista, että liipaisin on painettu oikein.

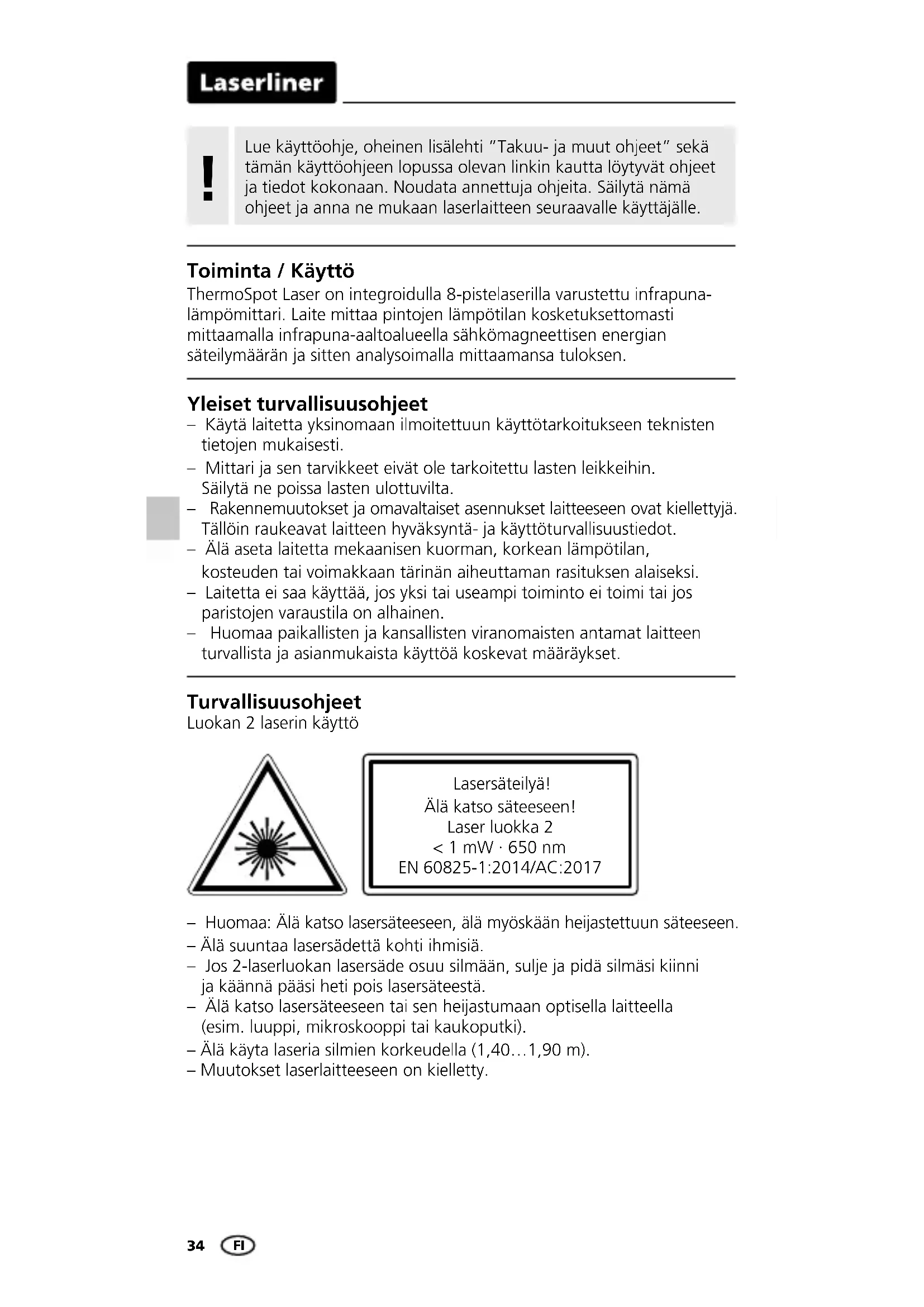

KÄYTTÖOHJE ThermoSpot Laser Laserliner

Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle.

Toiminta / Käyttö

ThermoSpot Laser on integroidulla 8-pistelaserilla varustettu infrapuna-lämpömittari. Laite mittaa pintojen lämpötilan kosketuksettomasti mittaamalla infrapuna-aaltoalueella sähkömagneettisen energian säteilymäärän ja sitten analysoimalla mittaamansa tuloksen.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
• Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.
• Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttöä koskevat määräykset.

Turvallisuusohjeet

Luokan 2 laserin käyttö

Lasersäteilyä! Älä katso säteeseen! Laser luokka 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun säteeseen.
• Älä suuntaa lasersädettä kohti ihmisiä.
• Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi kiinni ja käännä pääsi heti pois lasersäteestä.
• Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukoputki).
• Älä käyta laseria silmien korkeudella (1,40...1,90 m).
• Muutokset laserlaitteeseen on kielletty.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.
• Mittaustarkkuus voi heikentyä, jos laitetta käytetään suurjännitteiden läheisyydessä tai voimakkaassa sähkömagneettisessa vaihtokentässä.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Kalibrointi

Mittalaite pitää kalibroida ja tarkastaa säännöllisin väliajoin mittaustulosten tarkkuuden varmistamiseksi. Suosittelemme, että laite kalibroidaan kerran vuodessa.

1

1. 2.

■

Huomaa paristojen oikea napaisuus.

a Laser päällä
b Pariston varaustila
c Hold-toiminto
d Mittausarvonäyttö
e Mittauksen aikainen maksimiarvo
f Näytön valaistus
g Mittayksikkö °C / °F

Laserliner

4 °C / °F

Valitse lämpötilan yksikkö painamalla °C/°F -näppäintä, kunnes näyttöön tulee haluamasi yksikkö.

Laserliner Tensioner Ice

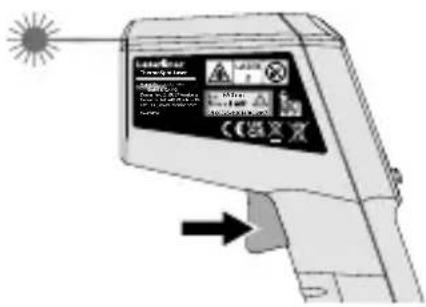

5 Jatkuva mittaus / Hold

Aktivoi laser jatkuvan mittauksen suorittamista varten (ks. kuva) ja pidä näppäin painettuna.

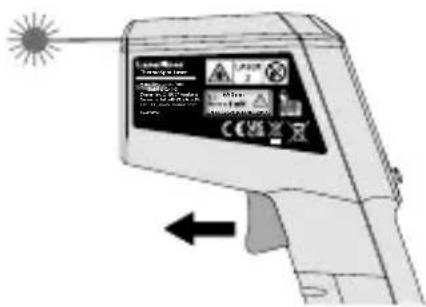

Kun kohdelaser on mitannut haluamasi kohteen, vapauta näppäin. Mittausarvo pidetään näytössä.

Infrapunalämpömittari mittaa kaikenlaisten pintojen ja materiaalien lämpötilan. Mittauspäähän integroitu anturi ottaa vastaan infrapunasäteilyä, jota kaikki esineet lähettävät materiaalille ominaisella tavalla. Emissioasetus (0-1) määrittelee tämän säteilyn asteen. Laitteen emissioasetus on säädetty kiinteästi 0,95:een. Se sopii useimmille orgaanisille aineille sekä muoville, keramiikalle, puulle ja kivelle. Varmista, että mittarin ja mitattavan pinnan välissä ei ole häiriötekijöitä (höyryä, kaasua, likaa, lasia).

Laserpistekehä

Laserpisteiden kehä auttaa kohdistamaan mittarin ja osoittaa infrapunamittauksen paikan. Lämpötila mitataan materiaalin pinnalta vain kehän sisäpuolelta.

Laseraukko

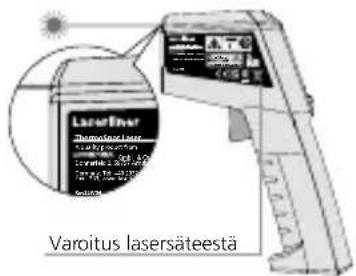

Varoitus lasersäteestä

Tekniset tiedot Oikeus teknisiin muutoksiin pidätetään. Rev22W26

Mittaussuure Infrapunalämpötila
Toiminnot MAKS, HOLD
Mittausalue infrapunalämpötila	-38°C ... 365°C
Infrapunalämpötilan tarkkuus	± 2,5°C + 0,05°C/aste (-38°C ... 0°C) ± 2,5°C tai ± 2,5% (0°C ... 365°C), näistä suurempi arvo
Infrapunalämpötilan resoluutio	0,2°C
Laserin aallonpituus 650 nm
Laser luokka 2 / < 1 mW (EN	60825-1:2014/AC:2017)
Automaattinen virrankatkaisu	15 sekunnin kuluttua
Virransyöttö 2 x 1,5V LR03 (AAA)
Paristojen käyttöikä n. 35 h
Käyttöympäristö 0°C ... 50°C	C, Ilmankosteus maks. 80% RH, ei kondensoituva, Asennuskorkeus maks. 4000 m merenpinnasta
Varastointiolosuhteet	-10°C ... 60°C, Ilmankosteus maks. 80% RH
Mittayksikkö °C (Celsius), °F	(Fahrenheit)
Emissioarvo kiinteä, 0,95
Optiikka 12:1	(12 m mittausetäisyys : 1 m mittausala)
Laser 8-pistelaserympyrä
Mitat (L x K x S) 113 x 155,5 x 40 mm
Paino 173 g (sis. paristot)

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

http://laserliner.com
