Tipo di prodotto	Termometro a infrarossi senza contatto
Marchio	Laserliner
Modello	ThermoSpot Laser
Campo di misura	-38°C a 365°C
Precisione	±2,5°C o ±2,5% (la più alta)
Risoluzione	0,2°C
Ottica	12:1 (distanza/spot)
Emissività	Fissa a 0,95
Laser di puntamento	Cerchio laser a 8 punti, classe 2, <1 mW, 650 nm
Funzioni	MAX, HOLD, commutazione °C/°F, illuminazione schermo
Alimentazione	2 batterie AAA 1,5 V LR03
Autonomia	Circa 35 ore
Spegnimento automatico	Dopo 15 secondi
Dimensioni (L x H x P)	113 x 155,5 x 40 mm
Peso	173 g (batterie incluse)
Condizioni di lavoro	0°C a 50°C, UR max 80%
Condizioni di conservazione	-10°C a 60°C, UR max 80%
Manutenzione	Pulire con un panno umido, non usare solventi. Calibrare annualmente.
Sicurezza	Laser classe 2: non guardare il fascio, non dirigere verso gli occhi

Domande frequenti - ThermoSpot Laser Laserliner

Come accendere e spegnere il ThermoSpot Laser?

L'apparecchio si accende premendo il grilletto. Si spegne automaticamente dopo 15 secondi di inattività.

Come cambiare l'unità di misura tra °C e °F?

Premere il tasto °C/°F fino a quando il simbolo desiderato appare sullo schermo.

Cosa significa il cerchio laser a 8 punti?

Il cerchio laser serve per puntare con precisione la zona di misura. La temperatura viene misurata all'interno del cerchio.

Come effettuare una misurazione continua?

Attivare il laser premendo il grilletto e tenerlo premuto. Rilasciare per memorizzare il valore (funzione HOLD).

Cosa fare se la misurazione sembra imprecisa?

Verificare che la superficie sia pulita e che l'emissività sia adatta (impostata su 0,95 per la maggior parte dei materiali). Evitare interferenze come vapore o vetro. Si consiglia una calibrazione annuale.

Come pulire l'apparecchio?

Utilizzare un panno leggermente umido. Non utilizzare solventi né prodotti abrasivi. Rimuovere le batterie prima di una conservazione prolungata.

Quali batterie utilizzare e qual è l'autonomia?

Utilizzare due batterie AAA 1,5V LR03. L'autonomia è di circa 35 ore in uso continuo.

Si può misurare la temperatura attraverso il vetro?

No, il vetro blocca la radiazione infrarossa. La misurazione deve essere effettuata direttamente sulla superficie bersaglio.

Cos'è l'emissività e perché è fissa?

L'emissività è la capacità di un materiale di emettere radiazioni infrarosse. L'apparecchio è impostato su 0,95, adatto a materiali organici come legno, plastica o ceramica.

Cosa fare se il laser non si accende?

Controllare il livello di carica delle batterie. Se appare il simbolo di batteria scarica, sostituire le batterie. Assicurarsi che il grilletto sia premuto correttamente.

MANUALE UTENTE ThermoSpot Laser Laserliner

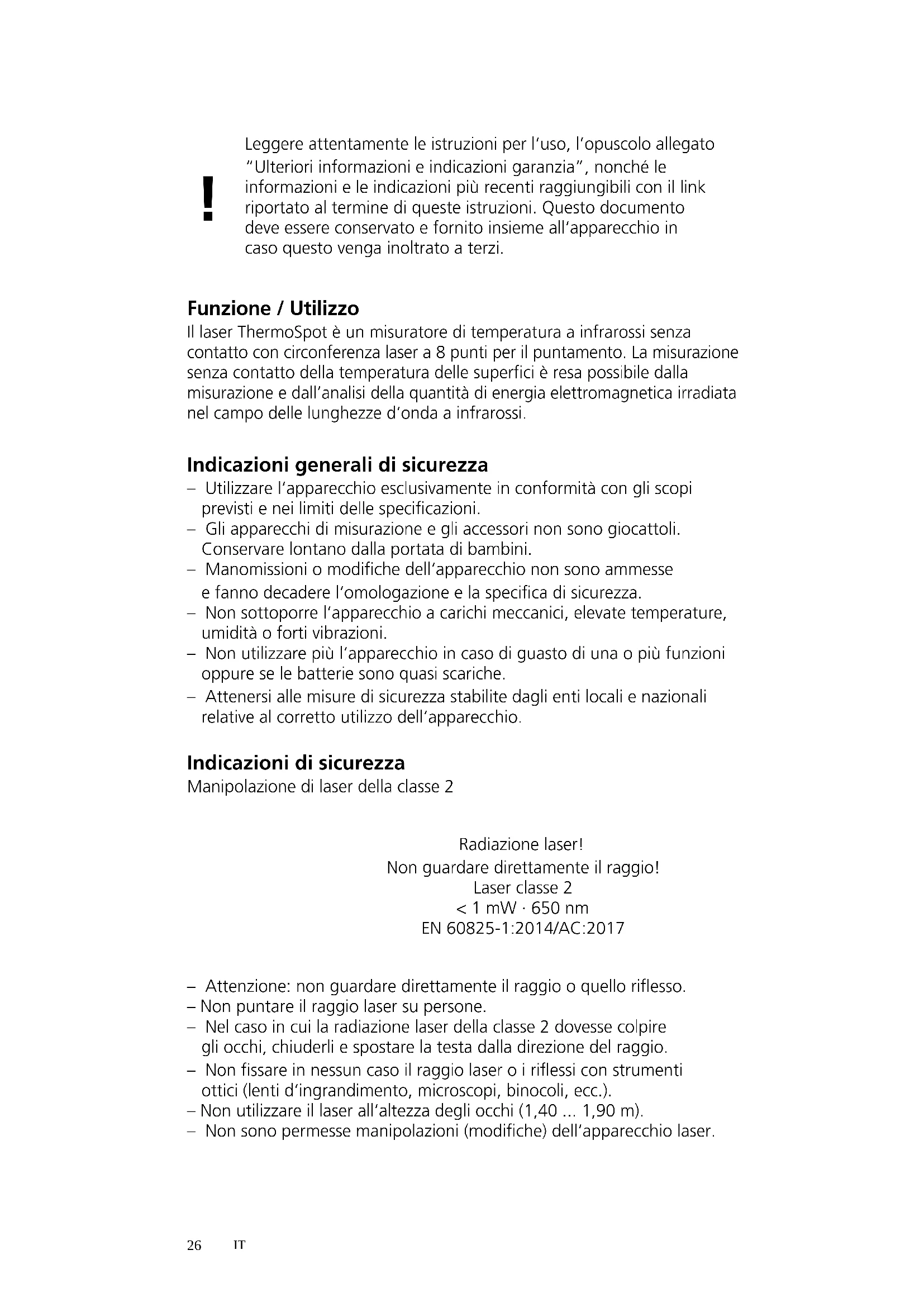

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzione / Utilizzo

Il laser ThermoSpot è un misuratore di temperatura a infrarossi senza contatto con circonferenza laser a 8 punti per il puntamento. La misurazione senza contatto della temperatura delle superfici è resa possibile dalla misurazione e dall'analisi della quantità di energia elettromagnetica irradiata nel campo delle lunghezze d'onda a infrarossi.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser!

Non guardare direttamente il raggio!

Laser classe 2

< 1 mW · 650 nm

EN 60825-1:2014/AC:2017

• Attenzione: non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persone.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio.
• Non fissare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).
• Non utilizzare il laser all'altezza degli occhi (1,40 ... 1,90 m).
• Non sono permesse manipolazioni (modifiche) dell'apparecchio laser.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di disturbi degli apparecchi elettronici o per causa di questi.
• L'impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati può compromettere la precisione della misurazione.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente, affinché sia sempre assicurata la precisione dei risultati di misura. Consigliamo intervalli di calibrazione annuali.

1

Laserline 1. 2.

■

Fare attenzione alla corretta polarità.

a Raggio laser attivo
b Carica delle batterie
c Funzione Hold
d Visualizzazione dei valori misurati
e Valore max. durante la misurazione
f Illuminazione del display
g Unità di misura °C / °F

Laserliner

4 °C / °F

Per impostare la gamma di temperature desiderata, premere il tasto "°C/°F" fino a quando non viene visualizzato a display il relativo simbolo.

Laserliner Tensioner Ice

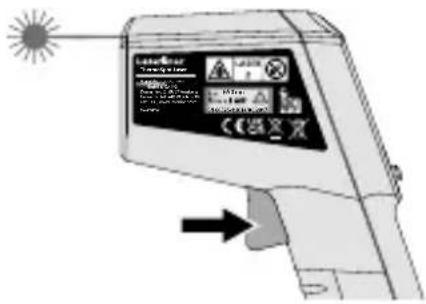

5 Misura permanente / Hold

Per eseguire una misurazione costante attivare il laser (vedi figura) e tenere premuto il tasto.

Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order Lease-Order

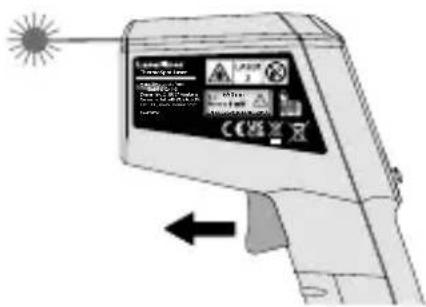

Non appena il punto da misurare è stato rilevato con il laser di puntamento, rilasciare il tasto. Il valore misurato rimane visualizzato.

Processo di misurazione

Questo termometro a raggi infrarossi rileva la temperatura sulle più diverse superfici e su diversi materiali. La sonda con sensore integrata riceve i raggi infrarossi che ogni corpo emette a seconda della composizione del suo materiale. Il grado di questa radiazione viene espresso con un fattore di emissività (0-1). Questo apparecchio è stato programmato sul fattore di 0,95, ideale per la maggior parte delle sostanze organiche, delle plastiche, della ceramica, del legno, della gomma e delle pietre. Fare attenzione a che non vi siano interferenze nel campo di misura tra l'apparecchio e la superficie misurata (p.e. vapore, gas, sporco o vetro).

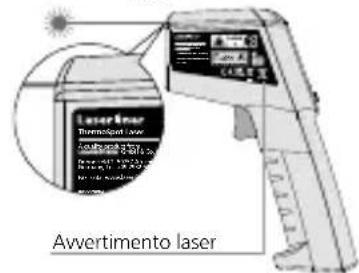

Cerchio laser

Questo cerchio serve per mirare e visualizzare il punto per la misurazione a raggi infrarossi. La misurazione della temperatura avviene solo sulla superficie che si trova all'interno del cerchio laser.

Uscita del raggio laser

Dati tecnici Salvo modifiche tecniche. Rev22W26
Grandezza di misura Temperatura a infrarossi
Funzioni MAX, HOLD
Campo di misura temperatura a infrarossi	-38°C ... 365°C
Precisione temperatura a infrarossi	± 2,5°C + 0,05°C/gradi (-38°C ... 0°C) ± 2,5°C oppure ± 2,5% (0°C ... 365°C), vale il valore maggiore
Risoluzione temperatura a infrarossi	0,2°C
Lunghezza delle onde laser	650 nm
Classe laser 2 / < 1 mW (EN	60825-1:2014/AC:2017)
Spegnimento automatico dopo 15 secondi
Alimentazione 2 x 1,5V LR0B (AAA)
Durata di esercizio circa 35 ore
Condizioni di lavoro	0°C ... 50°C, Umidità dell'aria max. 80% rH, non condensante, Altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-10°C ... 60°C, Umidità dell'aria max. 80% rH
Unità di misura °C (Celsius), °F (Fahrenheit)
Grado di emissione fisso, 0,95
Ottica 12:1 (12 m distanza di misurazione : 1 m area di misura)
Laser Circonferenza laser a 8 punti
Dimensioni (L x H x P) 113 x	155,5 x 40 mm
Peso 173 g (con batterie)

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.
