Type de produit	Thermomètre infrarouge sans contact
Marque	Laserliner
Modèle	ThermoSpot Laser
Plage de mesure	-38°C à 365°C
Précision	±2,5°C ou ±2,5% (la plus élevée)
Résolution	0,2°C
Optique	12:1 (distance/spot)
Émissivité	Fixe à 0,95
Laser de visée	Cercle laser à 8 points, classe 2, <1 mW, 650 nm
Fonctions	MAX, HOLD, commutation °C/°F, éclairage écran
Alimentation	2 piles AAA 1,5 V LR03
Autonomie	Environ 35 heures
Arrêt automatique	Après 15 secondes
Dimensions (L x H x P)	113 x 155,5 x 40 mm
Poids	173 g (piles incluses)
Conditions de travail	0°C à 50°C, HR max 80%
Conditions de stockage	-10°C à 60°C, HR max 80%
Entretien	Nettoyer avec un chiffon humide, pas de solvants. Calibrer annuellement
Sécurité	Laser classe 2 : ne pas regarder le faisceau, ne pas diriger vers les yeux

FOIRE AUX QUESTIONS - ThermoSpot Laser Laserliner

Comment allumer et éteindre le ThermoSpot Laser ?

L'appareil s'allume en appuyant sur la gâchette. Il s'éteint automatiquement après 15 secondes d'inactivité.

Comment changer l'unité de mesure entre °C et °F ?

Appuyez sur la touche °C/°F jusqu'à ce que le symbole souhaité apparaisse à l'écran.

Que signifie le cercle laser à 8 points ?

Le cercle laser sert à viser précisément la zone de mesure. La température est mesurée à l'intérieur du cercle.

Comment effectuer une mesure continue ?

Activez le laser en appuyant sur la gâchette et maintenez-la enfoncée. Relâchez pour mémoriser la valeur (fonction HOLD).

Que faire si la mesure semble inexacte ?

Vérifiez que la surface est propre et que l'émissivité est adaptée (réglée sur 0,95 pour la plupart des matériaux). Évitez les interférences comme la vapeur ou le verre. Un calibrage annuel est recommandé.

Comment nettoyer l'appareil ?

Utilisez un chiffon légèrement humide. N'utilisez pas de solvants ni de produits abrasifs. Retirez les piles avant un stockage prolongé.

Quelles piles utiliser et quelle est l'autonomie ?

Utilisez deux piles AAA 1,5V LR03. L'autonomie est d'environ 35 heures en utilisation continue.

Peut-on mesurer la température à travers le verre ?

Non, le verre bloque le rayonnement infrarouge. La mesure doit être effectuée directement sur la surface cible.

Qu'est-ce que l'émissivité et pourquoi est-elle fixe ?

L'émissivité est la capacité d'un matériau à émettre un rayonnement infrarouge. L'appareil est réglé sur 0,95, adapté aux matériaux organiques comme le bois, le plastique ou la céramique.

Que faire si le laser ne s'allume pas ?

Vérifiez le niveau de charge des piles. Si le symbole de batterie faible apparaît, remplacez les piles. Assurez-vous que la gâchette est enfoncée correctement.

MODE D'EMPLOI ThermoSpot Laser Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser.

Fonction / utilisation

Le laser ThermoSpot est un instrument de mesure de la température par infrarouge sans contact qui se caractérise par un cercle laser à 8 points pour la visée. La mesure et l'évaluation de la quantité d'énergie électromagnétique dans la gamme d'ondes infrarouge permettent la mesure sans contact de la température des surfaces.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Les transformations ou modifications de l'appareil ne sont pas autorisées, et annuleraient l'homologation et les spécifications de sécurité.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes, ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.
• Prière de tenir compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil.

Consignes de sécurité

Utilisation des lasers de classe 2

Rayonnement laser ! Ne pas regarder dans le faisceau ! Appareil à laser de classe 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Attention : Ne pas regarder le rayon direct ou réfléchi.
• Ne pas diriger le rayon laser sur des personnes.
• Si le rayonnement laser de la classe 2 touche les yeux, fermez délibérément les yeux et tournez immédiatement la tête loin du rayon.
• Ne jamais regarder le faisceau laser ni les réflexions à l'aide d'instruments optiques (loupe, microscope, jumelles, etc.).
• Ne pas utiliser le laser à hauteur des yeux (entre 1,40 et 1,90 m).
• Il est interdit de manipuler (modifier) le dispositif laser.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités, par exemple dans les hôpitaux, les avions, les stations-service ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.
• L'utilisation de l'instrument de mesure à proximité de tensions élevées ou dans des champs alternatifs électromagnétiques forts peut avoir une influence sur la précision de la mesure.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Calibrage

Il est nécessaire de calibrer et de contrôler régulièrement l'instrument de mesure afin de garantir la précision des résultats de la mesure. Nous recommandons de procéder une fois par an à un calibrage.

Veiller à ce que la polarité soit correcte.

a Rayon laser activé b Charge de la pile c Fonction Hold d Affichage de la valeur mesurée e Valeur maxi. pendant la mesure f Eclairage de l'écran d'affichage g Unité de mesure °C / °F

4 °C / °f

Pour régler l'unité de mesure de la température, appuyez sur la touche « °C/°F » jusqu'à ce que le symbole correspondant s'affiche à l'écran.

Laserliner Tensioner Ice

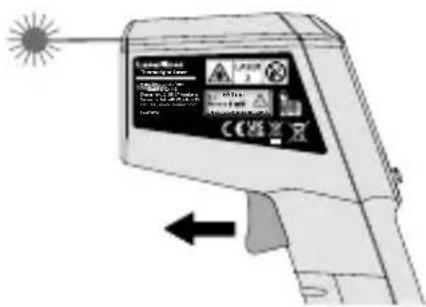

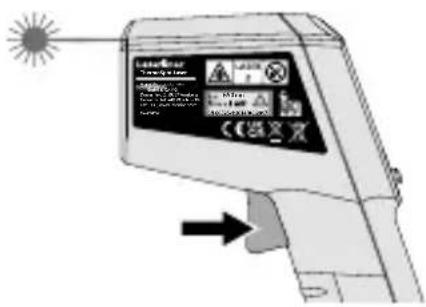

5 Mesure continue / hold

Pour effectuer une mesure continue, activer le laser (voir illustration) et maintenir la touche appuyée.

Relâcher la touche dès que le laser de visée détecte le point de mesure souhaité. La valeur mesurée est conservée.

Remarques relatives à la procédure de mesure

Cet instrument de mesure de la température à infrarouge calcule la température sur les surfaces et matériaux les plus divers. La tête manométrique à capteur intégré reçoit le rayonnement infrarouge que tous les corps émettent en fonction du matériau. Le degré d'émission détermine le degré de ce rayonnement (0 à 1). L'appareil est réglé de manière fixe sur un degré d'émission de 0,95, ce qui est approprié pour la plupart des matières organiques telles que les matières plastiques, la céramique, le bois, le caoutchouc et la roche. Faire attention à ce que la plage de mesure entre l'instrument et la surface ne soit pas exposée à des perturbations (vapeur, gaz, saleté ou verre).

Cercle laser

Le cercle laser sert à viser et à visualiser le point de la mesure infrarouge. La mesure de la température a lieu uniquement à la surface dans le cercle laser.

Sortie du laser

le du laser Laserlinear Thermal Sensor Aeropressor Thermal Sensor Aeropressor Aeropressor Aeropressor Aeropressor Aeropressor Aeropressor Aeropressor Aeropressor Aeropressor Aeropressor Aeropressor Aeropressor Aeropressor Aeropressor Aeropressor Aeropressor Aeropressor Aeropermeier Aeropermeier Aeropermeier Aeropermeier Aeropermeier Aeropermeier Aeropermeier Aeropermeier Aeropermeier Aeropermeier Aeropermeier Aeropermeier Aeropermeier Aeropermeier Aeropermeier Aeropermeier Aeropermeier Aeropressor Aeropressor Aeropressor Aeropressor Aeropressor Aeropressor Aeropressor Aeropressor Aeropressor Aeropressor Aeropressor Aeropressor Aeropressor Aeropressor Aeropressor Aeropressor Aeroplasmic Aeroplasmic Aeroplasmic Aeroplasmic Aeroplasmic Aeroplasmic Aeroplasmic Aeroplasmic Aeroplasmic Aeroplasmic Aeroplasmic Aeroplasmic Aeroplasmic Aeroplasmic Aeroplasmic Aeroplasmic Aeroplasmic

Avertissement concernant le laser

Données techniques. Sous réserve de modifications techniques. Rev22W26

Grandeur à mesurer Température infrarouge
Fonctions MAX, HOLD
Plage de mesure pour la température infrarouge	-38°C ... 365°C
Précision de la température infrarouge	± 2,5°C + 0,05°C/degrés (-38°C ... 0°C) ± 2,5°C ou ± 2,5% (0°C ... 365°C), la valeur la plus élevée est valable
Résolution de la température infrarouge	0,2°C
Longueur de l'onde laser 650 nm
Classe de laser 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Arrêt automatique après 15 secondes
Alimentation électrique 2 x 1,5V LR03 (AAA)
Durée de fonctionnement env. 35 h
Conditions de travail 0°C ...	50°C, Humidité relative de l'air max. 80% RH, non condensante, Altitude de travail max. de 4000 m au-dessus du niveau moyen de la mer
Conditions de stockage -10°C ... 60°C, Humidité relative de l'air max. 80% RH
Unité de mesure °C (Celsius), °F (Fahrenheit)
Degré d'émission fixe, 0,95
Optique 12:1 (12 m distance de mesure : 1 m spot de mesure)
Laser Cercle laser à 8 points
Dimensions (L x H x P)	113 x 155,5 x 40 mm
Poids	173 g (piles incluse)

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com

Cet appareil et ses piles se recyclent

À DÉPOSER EN MAGASIN

À DÉPOSER EN DÉCHÊTERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
