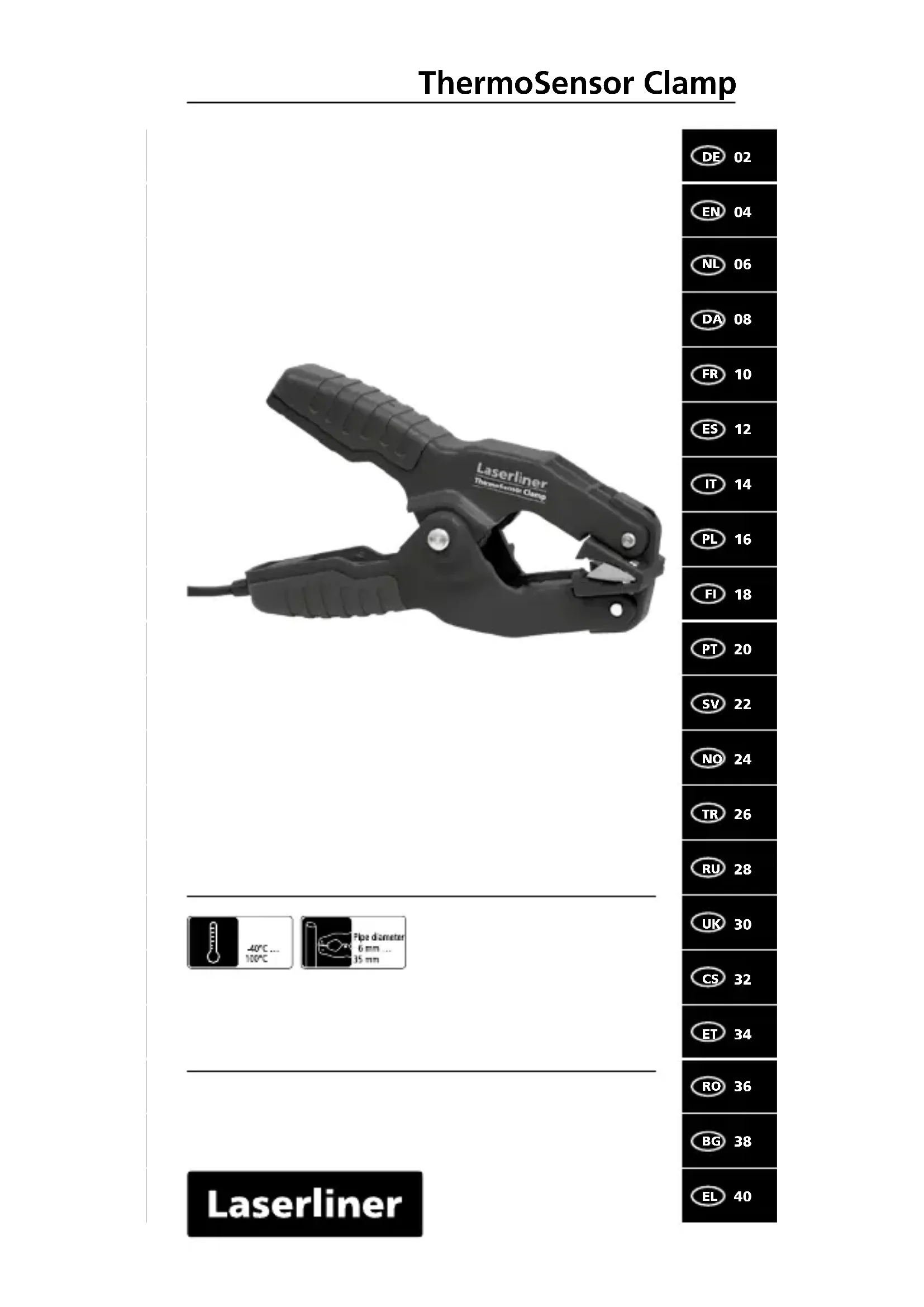

ThermoSensor Clamp - Thermomètre Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermomètre de contact (sonde de température type K)
Marque	Laserliner
Modèle	ThermoSensor Clamp
Utilisation	Mesure de température de contact sur tubes métalliques de 6 à 35 mm
Plage de mesure	-40°C à 100°C
Précision	± 2,5°C
Diamètres de conduites compatibles	6 mm à 35 mm
Longueur du câble	1,5 m
Dimensions (L x l x H)	130 x 79 x 39 mm (sans câble)
Poids	100 g
Température de travail	-10°C à 60°C
Humidité de travail	max. 80% rH, non condensante
Altitude max. de travail	4 000 m au-dessus du niveau moyen de la mer
Température de stockage	-20°C à 70°C
Humidité de stockage	max. 80% rH
Matériau de la poignée	Résistant aux hautes températures
Compatibilité	Appareils ThermoMaster, ThermoSpot XP, CondenseSpot XP, MultiMeter XP et ClampMeter XP
Entretien	Nettoyer avec un chiffon légèrement humide ; éviter produits de nettoyage agressifs, récurants ou solvants
Sécurité	Ne pas soumettre à des tensions extérieures ; ne pas utiliser sur objets sensibles aux rayures ; risque de pincement
Réglementation	Conforme directive CEM 2014/30/UE et directive DEEE

FOIRE AUX QUESTIONS - ThermoSensor Clamp Laserliner

Comment utiliser le ThermoSensor Clamp ?

Fixez la pince de serrage sur un tube métallique de 6 à 35 mm de diamètre. Branchez le connecteur de type K à un appareil de mesure compatible. La température s'affiche sur l'appareil connecté.

Quels appareils sont compatibles avec le ThermoSensor Clamp ?

Le ThermoSensor Clamp est compatible avec les appareils ThermoMaster, ThermoSpot XP, CondenseSpot XP, MultiMeter XP et ClampMeter XP de Laserliner.

Quelle est la plage de mesure de température ?

La plage de mesure est de -40°C à 100°C avec une précision de ± 2,5°C.

Comment entretenir la sonde de température ?

Nettoyez tous les composants avec un chiffon légèrement humide. N'utilisez pas de produits de nettoyage, de produits à récurer ou de solvants. Stockez l'appareil dans un endroit sec et propre.

Y a-t-il des précautions de sécurité à respecter ?

N'utilisez pas la sonde avec une tension extérieure. Évitez de rayer les surfaces de mesure. Ne mettez pas les doigts dans la pince de serrage. Tenez l'appareil hors de portée des enfants.

Le ThermoSensor Clamp peut-il mesurer la température de liquides ?

Non, l'appareil est conçu pour mesurer la température de contact sur des tubes métalliques uniquement.

Quelles sont les conditions d'utilisation recommandées ?

Température ambiante de -10°C à 60°C, humidité relative max. 80% rH (non condensante), altitude max. 4 000 m.

Comment stocker la sonde ThermoSensor Clamp ?

Stockez-la dans un endroit sec à une température comprise entre -20°C et 70°C et une humidité relative max. 80% rH.

La sonde nécessite-t-elle une pile ou une alimentation ?

Non, le ThermoSensor Clamp est une sonde passive. Elle est alimentée par l'appareil de mesure auquel elle est connectée.

Que faire en cas de dysfonctionnement ?

Vérifiez le branchement et l'état du câble. Si le problème persiste, consultez la notice complète ou contactez le service après-vente Laserliner. N'essayez pas de modifier l'appareil.

MODE D'EMPLOI ThermoSensor Clamp Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez l'instrument.

Fonction / Utilisation

Le ThermoSensor Clamp est une sonde de température de type K pour mesurer la température de contact sur des tubes métalliques de 6 à 35 millimètres. Le produit dispose d'une poignée résistant aux températures élevées et est compatible avec les appareils ThermoMaster, ThermoSpot XP, CondenseSpot XP, MultiMeter XP et ClampMeter XP.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Il est interdit de modifier la construction de l'instrument.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes.
• Il est interdit d'utiliser la sonde de température (type K) avec une tension d'origine extérieure.
• Risque de dommage ! Les surfaces de mesure risquent de rayer l'objet à mesurer sensible.
• Risque de pincement ! Ne pas mettre les doigts dans la pince de serrage !

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Stocker l'appareil à un endroit sec et propre.

ThermoSensor Clamp

1

3 Surfaces de mesureRaccordement du

2 Câble de 1,5 m

Données techniques
(Sous réserve de modifications techniques 21W25)

Plage de mesure -40°C ... 100°C
Précision ± 2,5°C
Diamètres de conduites 6 mm ... 35 mm
Conditions de travail	-10°C ... 60°C, Humidité relative de l'air max. 80% rH, non condensante, Altitude de travail max. de 4 000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-20°C ... 70°C, Humidité relative de l'air max. 80% rH
Longueur du câble 1,5 m
Dimensions (l x h x p) 130 x 79 x 39 mm (sans câble)
Poids 100 g

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info/?an=AGV
