Tipo de producto	Termómetro infrarrojo sin contacto
Marca	Laserliner
Modelo	ThermoSpot Laser
Rango de medición	-38°C a 365°C
Precisión	±2,5°C o ±2,5% (el mayor)
Resolución	0,2°C
Óptica	12:1 (distancia/spot)
Emisividad	Fija en 0,95
Láser de puntería	Círculo láser de 8 puntos, clase 2, <1 mW, 650 nm
Funciones	MAX, HOLD, conmutación °C/°F, iluminación de pantalla
Alimentación	2 pilas AAA 1,5 V LR03
Autonomía	Aproximadamente 35 horas
Apagado automático	Después de 15 segundos
Dimensiones (L x A x P)	113 x 155,5 x 40 mm
Peso	173 g (pilas incluidas)
Condiciones de trabajo	0°C a 50°C, HR máx. 80%
Condiciones de almacenamiento	-10°C a 60°C, HR máx. 80%
Mantenimiento	Limpiar con un paño húmedo, no usar disolventes. Calibrar anualmente.
Seguridad	Láser clase 2: no mirar el haz, no dirigir hacia los ojos.

Preguntas frecuentes - ThermoSpot Laser Laserliner

¿Cómo encender y apagar el ThermoSpot Laser?

El dispositivo se enciende presionando el gatillo. Se apaga automáticamente tras 15 segundos de inactividad.

¿Cómo cambiar la unidad de medida entre °C y °F?

Presione la tecla °C/°F hasta que aparezca el símbolo deseado en la pantalla.

¿Qué significa el círculo láser de 8 puntos?

El círculo láser sirve para apuntar con precisión a la zona de medición. La temperatura se mide dentro del círculo.

¿Cómo realizar una medición continua?

Active el láser presionando el gatillo y manténgalo presionado. Suelte para memorizar el valor (función HOLD).

¿Qué hacer si la medición parece inexacta?

Verifique que la superficie esté limpia y que la emisividad sea adecuada (ajustada a 0,95 para la mayoría de los materiales). Evite interferencias como vapor o vidrio. Se recomienda una calibración anual.

¿Cómo limpiar el dispositivo?

Utilice un paño ligeramente húmedo. No use disolventes ni productos abrasivos. Retire las pilas antes de un almacenamiento prolongado.

¿Qué pilas usar y cuál es la autonomía?

Use dos pilas AAA 1,5V LR03. La autonomía es de aproximadamente 35 horas en uso continuo.

¿Se puede medir la temperatura a través del vidrio?

No, el vidrio bloquea la radiación infrarroja. La medición debe realizarse directamente sobre la superficie objetivo.

¿Qué es la emisividad y por qué es fija?

La emisividad es la capacidad de un material para emitir radiación infrarroja. El dispositivo está ajustado a 0,95, adecuado para materiales orgánicos como madera, plástico o cerámica.

¿Qué hacer si el láser no se enciende?

Verifique el nivel de carga de las pilas. Si aparece el símbolo de batería baja, reemplace las pilas. Asegúrese de que el gatillo esté presionado correctamente.

MANUAL DE USUARIO ThermoSpot Laser Laserliner

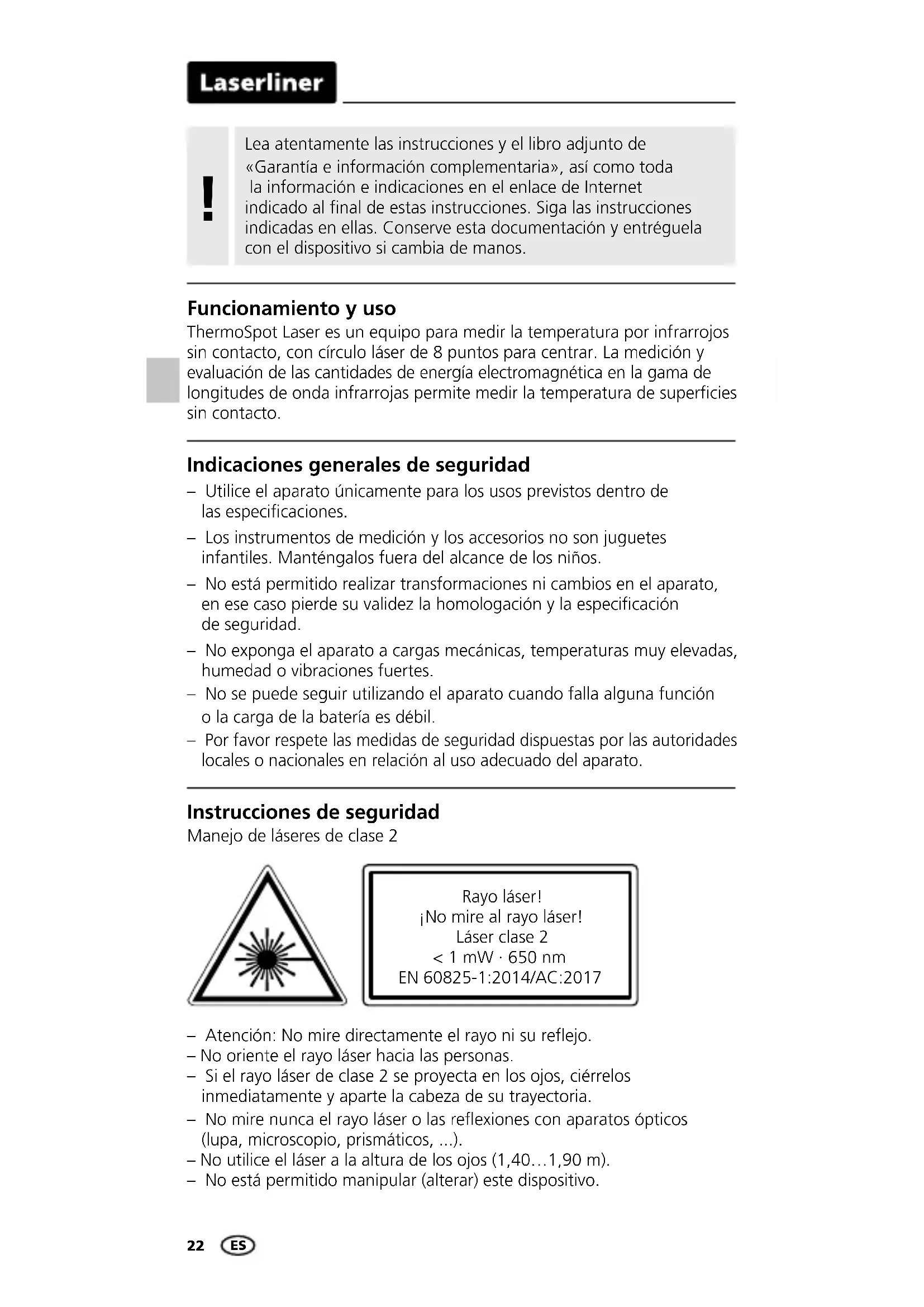

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Funcionamiento y uso

ThermoSpot Laser es un equipo para medir la temperatura por infrarrojos sin contacto, con círculo láser de 8 puntos para centrar. La medición y evaluación de las cantidades de energía electromagnética en la gama de longitudes de onda infrarrojas permite medir la temperatura de superficies sin contacto.

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especificación de seguridad.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.
• Por favor respete las medidas de seguridad dispuestas por las autoridades locales o nacionales en relación al uso adecuado del aparato.

Instrucciones de seguridad

Manejo de láseres de clase 2

Rayo láser! ¡No mire al rayo láser! Láser clase 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Atención: No mire directamente el rayo ni su reflejo.
• No oriente el rayo láser hacia las personas.
• Si el rayo láser de clase 2 se proyecta en los ojos, ciérrelos inmediatamente y aparte la cabeza de su trayectoria.
• No mire nunca el rayo láser o las reflexiones con aparatos ópticos (lupa, microscopio, prismáticos, ...).
• No utilice el láser a la altura de los ojos (1,40...1,90 m).
• No está permitido manipular (alterar) este dispositivo.

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC).
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.
• El uso cerca de altas tensiones o bajo campos electromagnéticos alternos elevados puede mermar la precisión de la medición.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes.

Retire la/s pila/s para guardar el aparato por un periodo prolongado.

Conserve el aparato en un lugar limpio y seco.

Calibración

El aparato tiene que ser calibrado y verificado con regularidad parapoder garantizar la precisión en los resultados de medición. Se recomienda un intervalo de calibración de un año.

1

LaserTimer 1. 2.

Coloque las pilas en el polo correcto.

a Rayo láser conectado
b Carga de la pila
c Función Hold
d Indicador de mediciones
e Valor máx. durante la medición
f Iluminación de la pantalla
g Unidad de medición °C / °F

Laserliner

4 °C / °F

Para configurar una unidad de temperatura, pulse la tecla „°C/°F“ hasta que aparezca el símbolo correspondiente en la pantalla.

Laserliner Davonizer Inc.

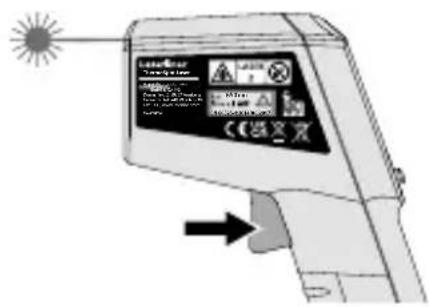

5 Medición permanente / Hold

Para realizar una medición prolongada, active el láser (ver imagen) y mantenga pulsada la tecla.

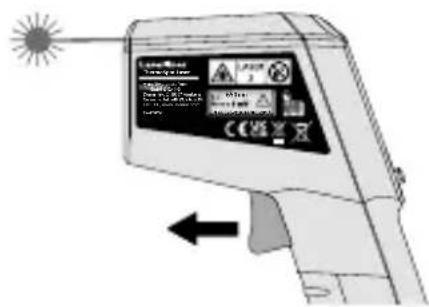

Suelte la tecla cuando haya detectado el lugar de medición deseado con el láser puntero. El valor medido se mantiene.

Avisos al proceso de medición

Este instrumento de medición de temperatura por rayos infrarrojos determina la temperatura de diferentes superficies y materiales. El cabezal medidor de sensor integrado recibe la radiación de infrarrojos que cualquier cuerpo irradia por características del material. El grado de esta radiación se define con el grado de emisión (0-1). El aparato está ajustado fijo a un grado de emisión de 0,95, lo que corresponde a la mayoría de los materiales orgánicos y también para plásticos, cerámica, madera, goma y piedra. Tenga en cuenta que la gama de medición entre aparato y superficie no debe presentar perturbaciones (vapor, gas, suciedad, cristal).

Círculo láser

El círculo láser sirve para apuntar y visualizar el punto de la medición del infrarrojo. La temperatura se mide sólo en la superficie dentro del círculo láser.

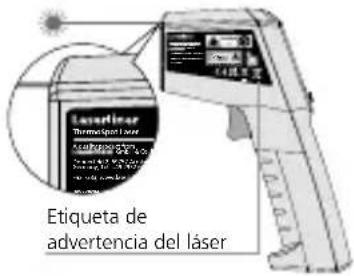

Salida del láser

Laserlinear Thermospect Laser Etiqueta de advertencia del láser

Datos técnicos
Sujeto a modificaciones técnicas. Rev22W26

Magnitud Temperatura por	infrarrojos
Funciones MÁX, HOLD
Rango de medición temperatura por infrarrojos	-38°C ... 365°C
Precisión temperatura por infrarrojos	± 2,5°C + 0,05°C/grado (-38°C ... 0°C) ± 2,5°C o ± 2,5% (0°C ... 365°C), rige el valor mayor
Resolución temp. infrarrojo	0,2°C
Longitud de onda del láser	650 nm
Clase láser 2 / < 1 mW (EN	60825-1:2014/AC:2017)
Apagado automático a los	15 segundos
Alimentación 2 x 1,5V LR03	(AAA)
Autonomía de trabajo aprox.	35 h
Condiciones de trabajo 0°C	... 50°C, Humedad del aire máx. 80% h.r., no condensante, Altitud de trabajo máx. 4000 m sobre el nivel del mar (nivel normal cero)
Condiciones de almacén -10°C ... 60°C, Humedad del aire máx. 80% h.r.
Unidad de medida °C (Centigrados), °F (Fahrenheit)
Grado de emisión fijo, 0,95
Óptica 12:1 (12 m distancia : 1 m mancha de medición)
Láser Círculo láser de 8 puntos
Dimensiones (An x Al x F)	113 x 155,5 x 40 mm
Peso	173 g (pilas incluida)

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com
