Producttype	Temperatuursonde type K
Gebruik	Meten van lucht- en gastemperatuur
Meetbereik	-50 °C tot 800 °C
Nauwkeurigheid	±2,5 °C (-50 °C tot 333 °C) / ±0,75 % (333 °C tot 800 °C)
Afmetingen (b x h x d)	22 x 295 x 22 mm (zonder kabel)
Gewicht	106 g
Kabellengte	0,4 tot 1,2 m
Handgreep	Hittebestendig
Compatibiliteit	ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP, ClampMeter XP
Bedrijfsomstandigheden	-10 °C tot 60 °C, max luchtvochtigheid 80 % RV, max hoogte 4000 m
Opslagomstandigheden	-20 °C tot 70 °C, max luchtvochtigheid 80 % RV
Onderhoud	Reinigen met een licht vochtige doek; vermijd schurende middelen en oplosmiddelen
Veiligheid	Niet gebruiken in explosieve omgeving of voor medische diagnose; het instrument niet wijzigen; niet blootstellen aan externe spanningen
Voeding	Passieve sonde, gevoed door het hostapparaat
Inclusief accessoires	Aansluitkabel (1 stuk)
Repareerbaarheid	Niet door gebruiker te repareren; neem contact op met de klantenservice
Normen	Conform met EU-richtlijnen en WEEE

Veelgestelde vragen - ThermoSensor Air Laserliner

Hoe sluit ik de ThermoSensor Air sonde aan op mijn apparaat?

Sluit de type K-connector aan op de overeenkomstige ingang van uw compatibele meetapparaat (ThermoMaster, enz.).

Wat is het temperatuurbereik van de Air sonde?

Het meetbereik is -50 °C tot 800 °C.

Kan ik deze sonde in vloeistoffen gebruiken?

Nee, hij is alleen ontworpen voor lucht en gassen. Gebruik de Tip- of Touch-modellen voor vloeistoffen.

Hoe maak ik de sonde schoon?

Reinig hem met een licht vochtige doek. Gebruik geen schurende middelen of oplosmiddelen.

Is de sonde compatibel met alle thermometers?

Hij is compatibel met de ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP en ClampMeter XP apparaten van Laserliner.

Wat te doen als de sonde een onjuiste temperatuur weergeeft?

Controleer de aansluiting en zorg dat hij goed is aangesloten. Raadpleeg de handleiding van uw hostapparaat.

Kan ik de sonde onderdompelen in een vloeistof om de temperatuur te meten?

Nee, deze sonde is alleen voor lucht en gassen. Gebruik de Tip of Touch modellen voor vloeistoffen.

Welke veiligheidsmaatregelen moet ik nemen?

Niet gebruiken in explosieve omgeving of voor medische metingen. Niet blootstellen aan extreme temperaturen buiten het gespecificeerde bereik (-50 °C tot 800 °C).

Heeft de sonde een batterij nodig?

Nee, het is een passieve sonde die zijn energie haalt uit het meetapparaat.

Waar vind ik de garantie?

Raadpleeg het boekje « Aanvullende opmerkingen en garantievoorwaarden » dat bij de verpakking is gevoegd.

GEBRUIKSAANWIJZING ThermoSensor Air Laserliner

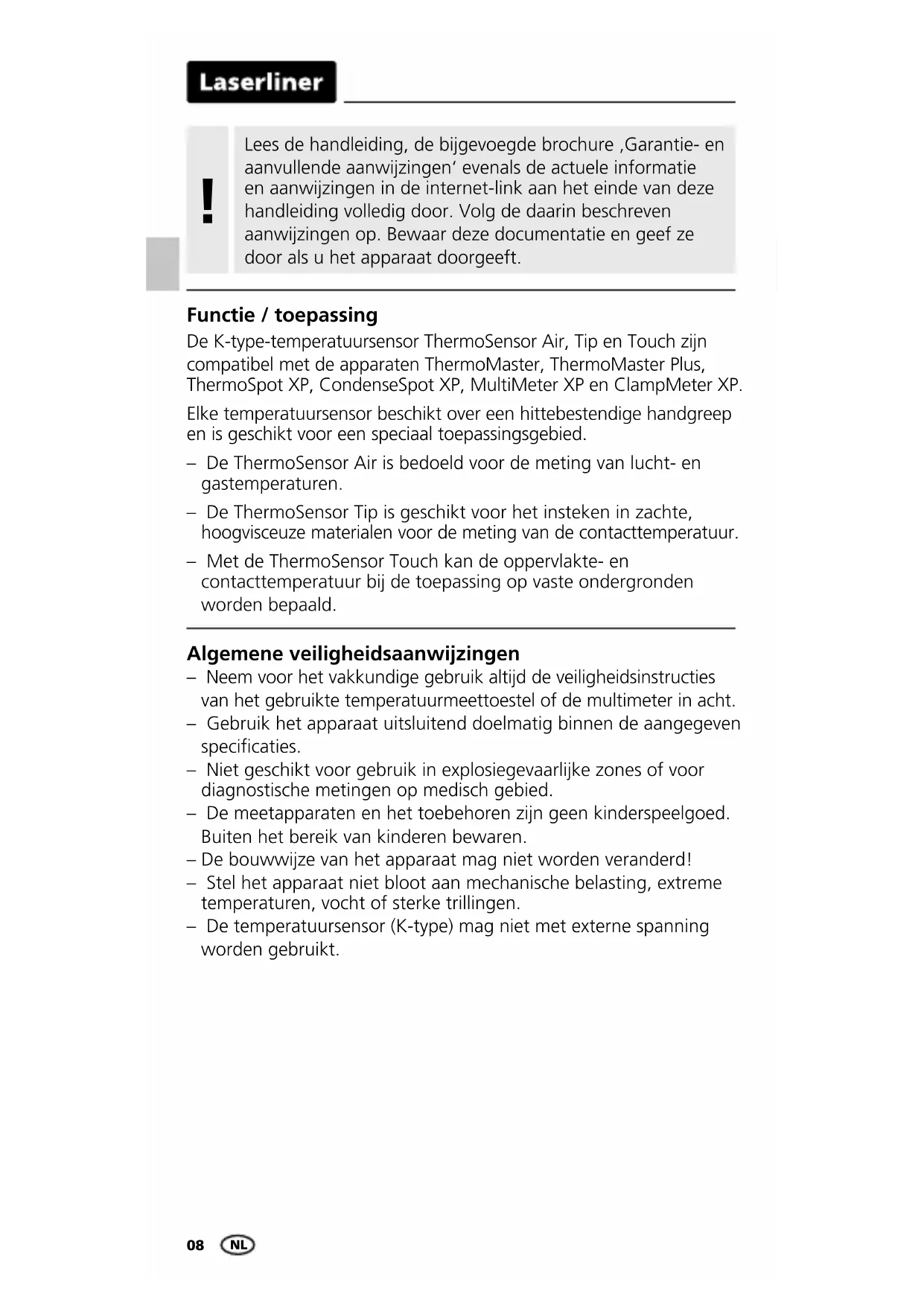

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

De K-type-temperatuursensor ThermoSensor Air, Tip en Touch zijn compatibel met de apparaten ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP en ClampMeter XP.

Elke temperatuursensor beschikt over een hittebestendige handgreep en is geschikt voor een speciaal toepassingsgebied.

• De ThermoSensor Air is bedoeld voor de meting van lucht- en gastemperaturen.
• De ThermoSensor Tip is geschikt voor het insteken in zachte, hoogvisceuze materialen voor de meting van de contacttemperatuur.
• Met de ThermoSensor Touch kan de oppervlakte- en contacttemperatuur bij de toepassing op vaste ondergronden worden bepaald.

Algemene veiligheidsaanwijzingen

• Neem voor het vakkundige gebruik altijd de veiligheidsinstructies van het gebruikte temperatuurmeettoestel of de multimeter in acht.
• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• Niet geschikt voor gebruik in explosiegevaarlijke zones of voor diagnostische metingen op medisch gebied.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• De temperatuursensor (K-type) mag niet met externe spanning worden gebruikt.

ThermoSensor Air / Tip / Touch

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Bewaar het apparaat op een schone, droge plaats.

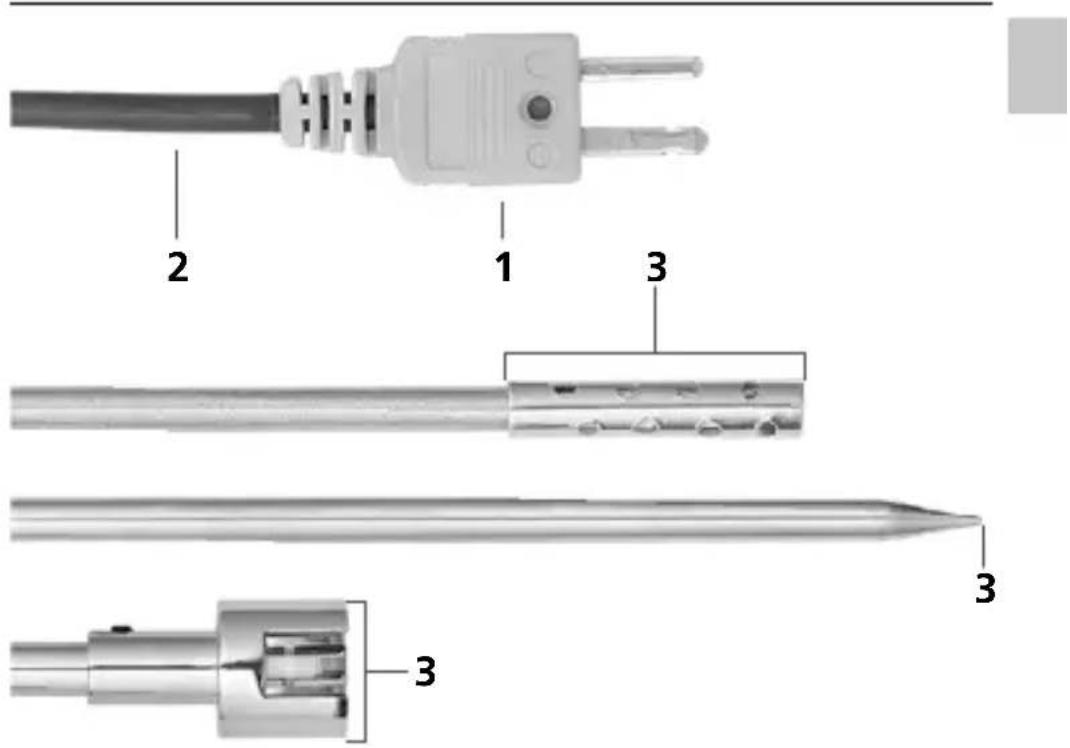

3 MeetvlakkenK-type-aansluiting

(Technische veranderingen voorbehouden. 21W30)

Meetbereik Air / Tip -50°C ... 800°C
Meetbereik Touch -50°C ... 400°C
Nauwkeurigheid Air / Tip	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 800°C)
Nauwkeurigheid Touch	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 400°C)
Werkomstandigheden	-10°C ... 60°C,Luchtvochtigheid max. 80% rH,nietcondenserend, Werkhoogtemax. 4000 m boven NAP(Nieuw Amsterdams Peil)
Opslagvoorwaarden	-20°C ... 70°C,Luchtvochtigheid max. 80% rH
Kabellengte 40 ... 120 cm
Meetsensor Air 165 mm
Meetsensor Tip 185 mm
Meetsensor Touch 115 mm
Afmetingen (B x H x D) Air	22 x 295 x 22 mm (zonder kabel)
Afmetingen (B x H x D) Tip	22 x 315 x 22 mm (zonder kabel)
Afmetingen (B x H x D) Touch	22 x 245 x 22 mm (zonder kabel)
Gewicht Air 106 g
Gewicht Tip 104 g
Gewicht Touch 96 g

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info

CE UK CA — —
