GEBRUIKSAANWIJZING ThermoMaster Plus Set Laserliner

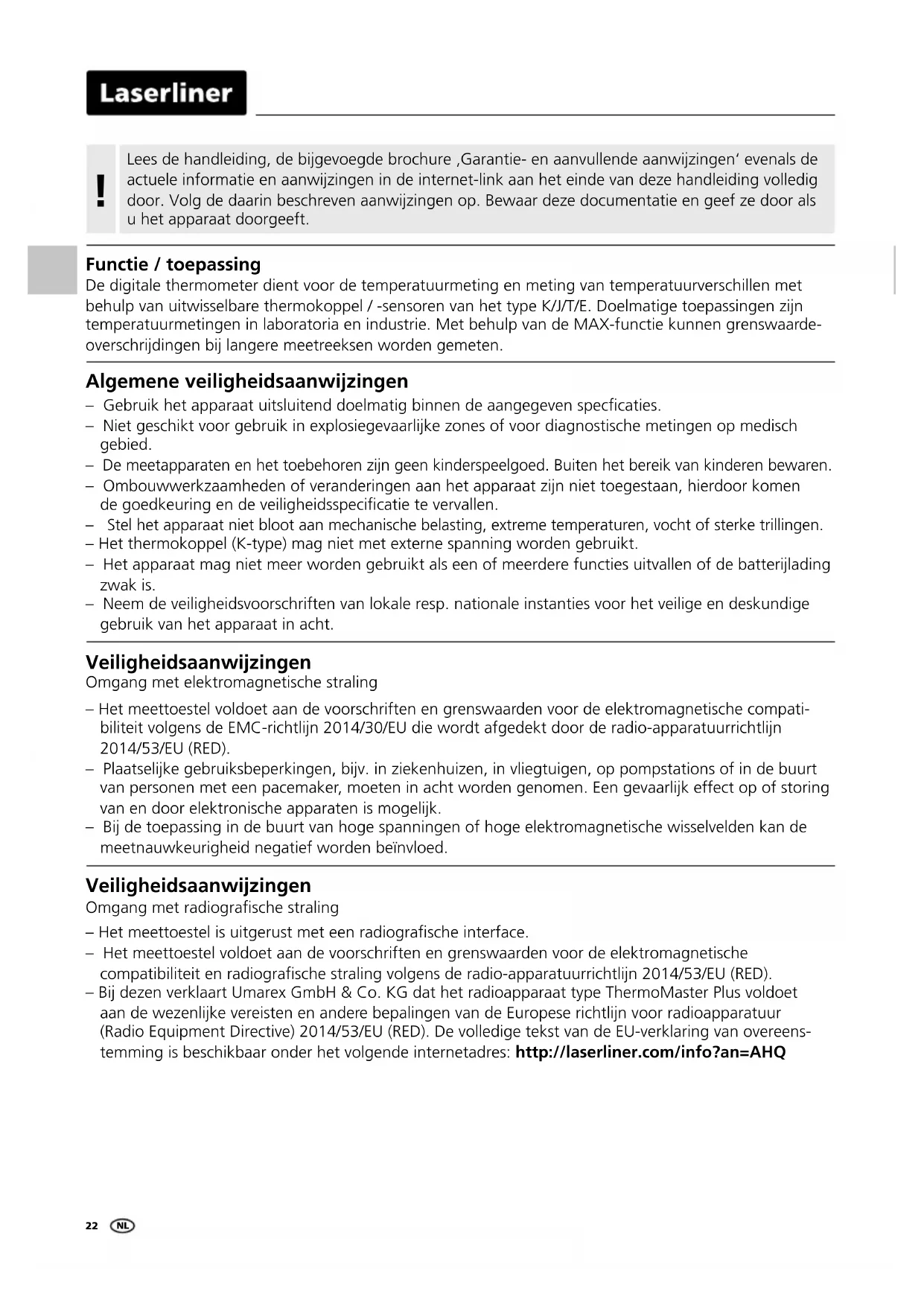

EN– Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compati- biliteit volgens de EMC-richtlijn 2014/30/EU die wordt afgedekt door de radio-apparatuurrichtlijn 2014/53/EU (RED). – Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk. – Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed. Functie / toepassing De digitale thermometer dient voor de temperatuurmeting en meting van temperatuurverschillen met behulp van uitwisselbare thermokoppel / -sensoren van het type K/J/T/E. Doelmatige toepassingen zijn temperatuurmetingen in laboratoria en industrie. Met behulp van de MAX-functie kunnen grenswaarde- overschrijdingen bij langere meetreeksen worden gemeten. Veiligheidsaanwijzingen Omgang met radiograsche straling Veiligheidsaanwijzingen Omgang met elektromagnetische straling – Het meettoestel is uitgerust met een radiograsche interface. – Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit en radiograsche straling volgens de radio-apparatuurrichtlijn 2014/53/EU (RED). – Bij dezen verklaart Umarex GmbH & Co. KG dat het radioapparaat type ThermoMaster Plus voldoet aan de wezenlijke vereisten en andere bepalingen van de Europese richtlijn voor radioapparatuur (Radio Equipment Directive) 2014/53/EU (RED). De volledige tekst van de EU-verklaring van overeens- temming is beschikbaar onder het volgende internetadres: http://laserliner.com/info?an=AHQ Algemene veiligheidsaanwijzingen – Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven speccaties. – Niet geschikt voor gebruik in explosiegevaarlijke zones of voor diagnostische metingen op medisch gebied. – De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren. – Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecicatie te vervallen. – Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen. – Het thermokoppel (K-type) mag niet met externe spanning worden gebruikt. – Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is. – Neem de veiligheidsvoorschriften van lokale resp. nationale instanties voor het veilige en deskundige gebruik van het apparaat in acht. Lees de handleiding, de bijgevoegde brochure ‚Garantie- en aanvullende aanwijzingen‘ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

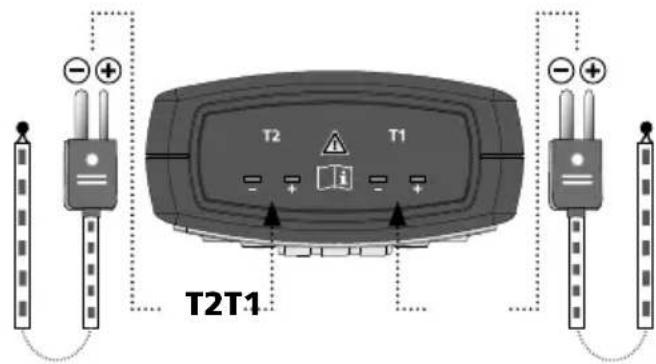

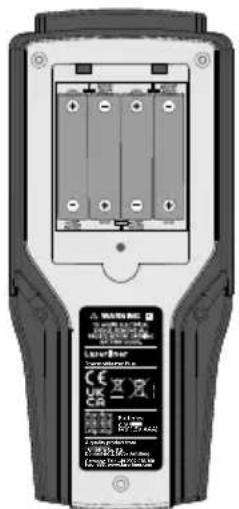

Algemene aanwijzingen Waarschuwing voor gevaarlke elek- trische spanning: door onbeschermde, spanningvoerende onderdelen in de behuizing bestaat gevaar voor elek- trische schokken. Waarschuwing voor een gevarenpunt Symbolen Open het batterijvakje en plaats de batterijen overeenkomstig de installatie symbolen. Let daarbij op de juiste polariteit. Batterij plaatsen Aansluiting van de thermokoppels – Als de thermometer aan sterke schommelingen wordt onderworpen, dient u na stabilisering van de temperatuur 20 minuten te wachten, voordat u een nieuwe meting uitvoert. – Zorg altijd voor een goede warmtekoppeling aan het meetpunt, om meetfouten door temperatuur- verliezen te vermijden. – Bedenk dat alle thermometers met contactsensoren het meetpunt beïnvloeden en door hun warm- tecapaciteit een verlaging van de werkelijke temperatuur kunnen veroorzaken. Aan het thermokoppel zou daarom het liefst meer warmte-energie moeten worden toegevoerd dan dat het kan afvoeren. – Als geen meetsensor is aangesloten, verschijnen vier strepen in regel A. – Als de gemeten temperatuur buiten het meetbereik ligt, geeft het toestel Lo of Hi aan. – Gebruik alleen het juiste thermokoppel (type K, J, T of E) en let op dat het bijpassende type in het toestel is ingesteld. Een verkeerd type kan aanzienlijke meetfouten veroorzaken. – Een thermo-element is onderhevig aan veroudering, ook sterk afhankelijk van de desbetreffende toepassingsomstandigheden, en zou daarom regelmatig moeten worden gecontroleerd. – Sterke druk of mechanische vervorming kunnen de roosterstructuur veranderen en hebben daarmee invloed op de afgegeven thermospanning van het element. – Thermometers en thermokoppels hebben verschillende meetbereiken en geven de meetwaarden in verschillende nauwkeurigheden aan en moeten daarom apart worden bekeken. Veiligheidsklasse II: het controleapparaat beschikt over een versterkte of dubbele isolatie. Aardpotentiaal Handleiding in acht nemen

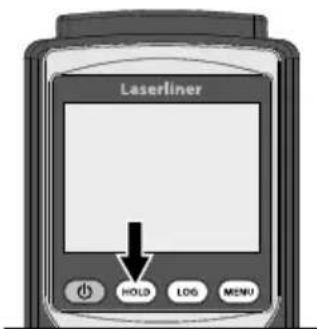

HOLD-functie Bij de HOLD-functie wordt de laatst weergegeven meting resp. meet- waarde in het display vastgehouden.

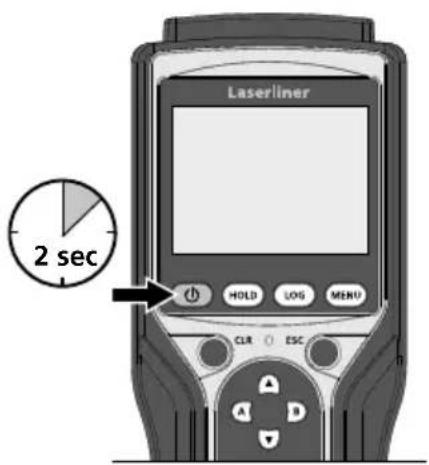

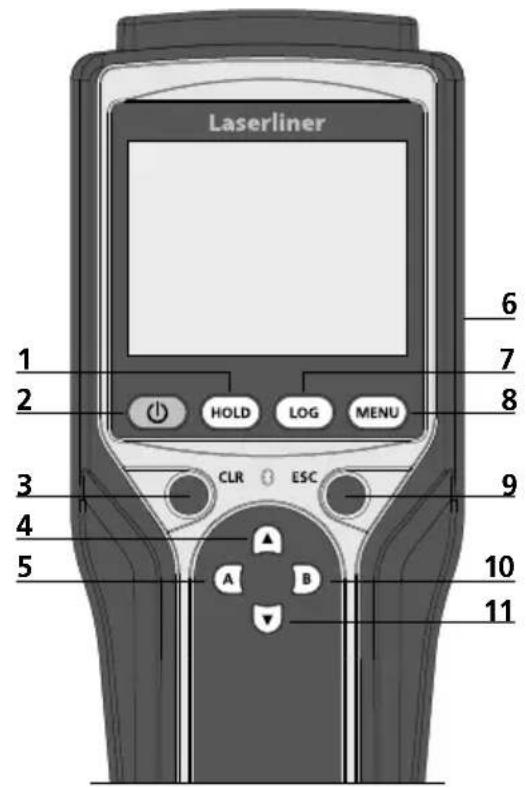

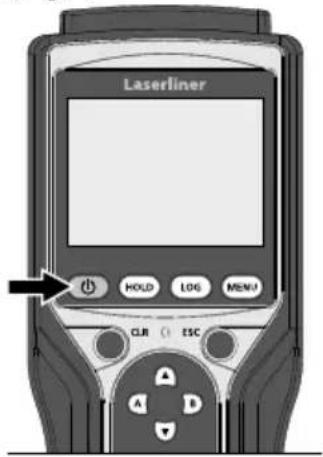

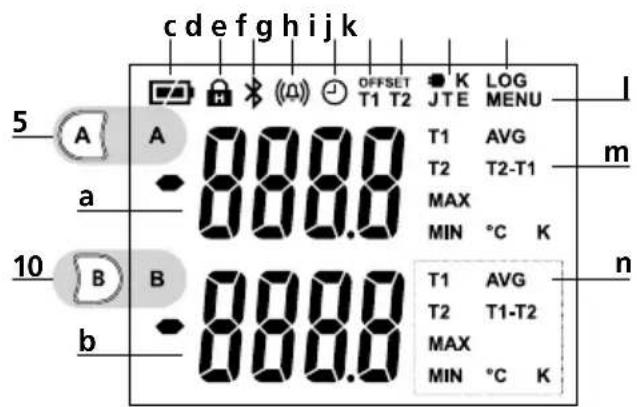

Meetwaarde T1* / Meetwaarde T2** Meetwaarde T2* Batterijlading HOLD-functie Digital Connection Alarm Automatische uitschakeling Offset-temperatuur T1 Offset-temperatuur T2 Sensortype Geheugen Menu T2-T1: Waarde T2-T1 T1: Sensor T1 T2: Sensor T2 MAX: MAX-waarde MIN: MAX-waarde AVG: Gemiddelde waarde T1-T2: Waarde T1-T2 °C K: Eenheden Actuele meetwaarde behouden ON/OFF

terugzetten; alarm uit Menuselectie wijzigen Weergave MAX / MIN / AVG / T2-T1 voor T1* Batterijvakje (achterzijde) Geheugenfunctie Instelmenu Menu verlaten / Alarm uitschakelen Weergave MAX / MIN / AVG / T1-T2 voor T2* Menuselectie wijzigen Ingang thermo- koppel T2 Ingang thermo- koppel T1 bij twee aangesloten sensoren bij één aangesloten sensor

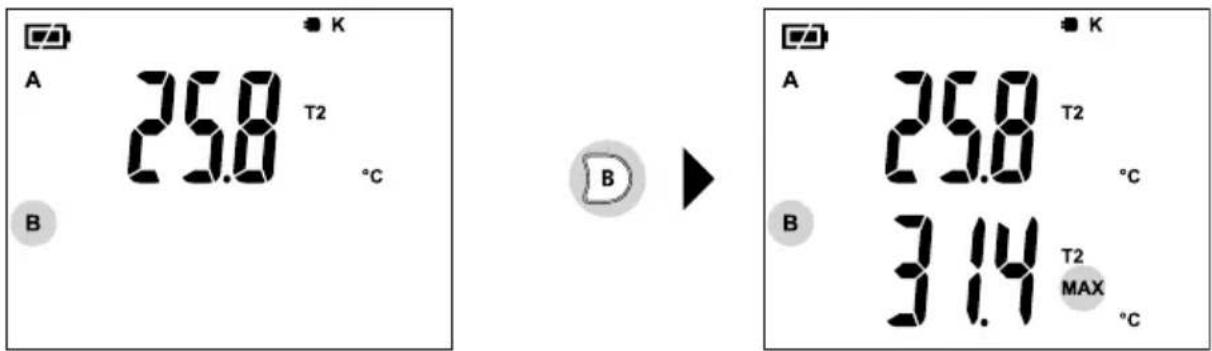

TIP: Als regel A op MAX en regel B op MIN wordt ingesteld, kan met één sensor een directe MAX-/MIN-vergelijking worden gemaakt.

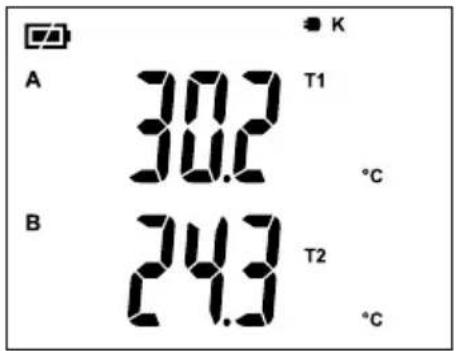

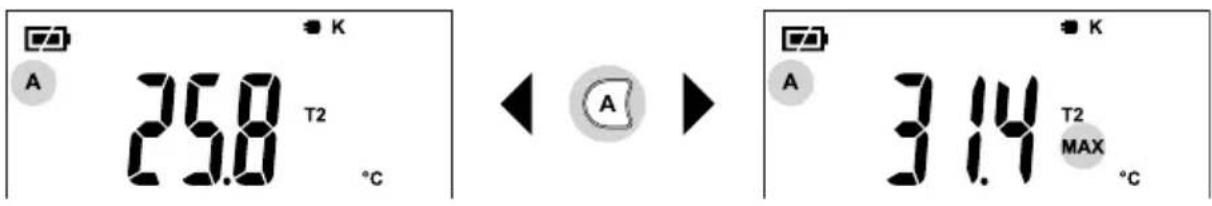

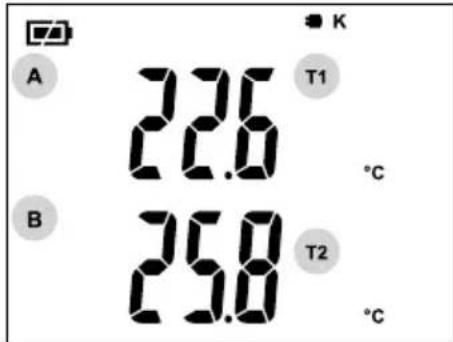

Met één sensor Weergave MAX / MIN / AVG / T2-T1 De meetwaarde van sensor T1 wordt in regel A weergegeven. Regel B toont de meetwaarde van sensor T2. De meetwaarde van de aangesloten sensor T1 of T2 wordt bij de meting met een sensor in regel A weergegeven. Op het display wordt aangegeven of T1 of T2 is aangesloten. Met twee sensorenMet één sensor Temperatuurmeting (T1, T2)

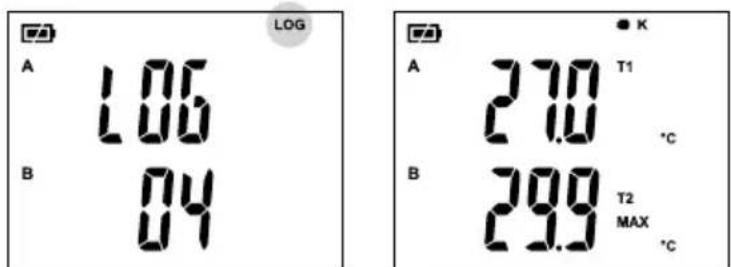

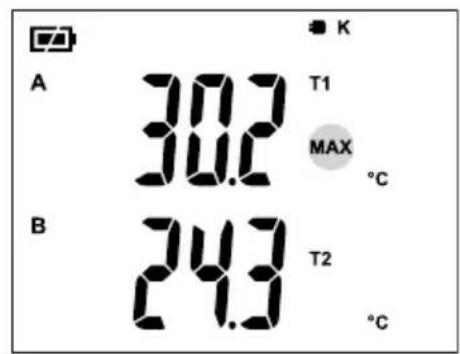

Druk kort op de toets ESC om het meetwaardegeheugen te verlaten. Geheugenplaats wijzigen Druk lang op de toets LOG om het meetwaardegeheugen op te roepen. Meetwaarde en geheugenplaats worden afwisselend weergegeven. Druk op de toets LOG om de actuele meetwaarde op de volgende beschikbare geheugenplaats op te slaan. De succesvolle opslag wordt bevestigd door middel van een akoestisch signaal. Het toestel beschikt over 10 geheugenplaatsen. Geheugenfunctie / Geheugen oproepen Druk op toets D om de waarden MAX, MIN, AVG van sensor T2 en de verschilwaarde T1-T2 weer te geven. Druk op toets A om de waarden MAX, MIN, AVG van sensor T1 en de verschilwaarde T2-T1 weer te geven. Met twee sensoren (voorbeeld T1)

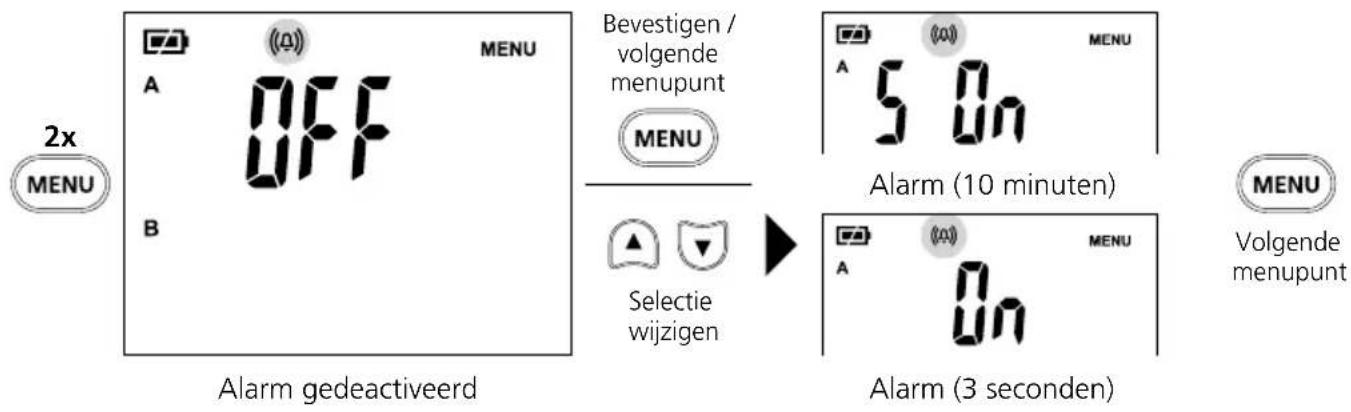

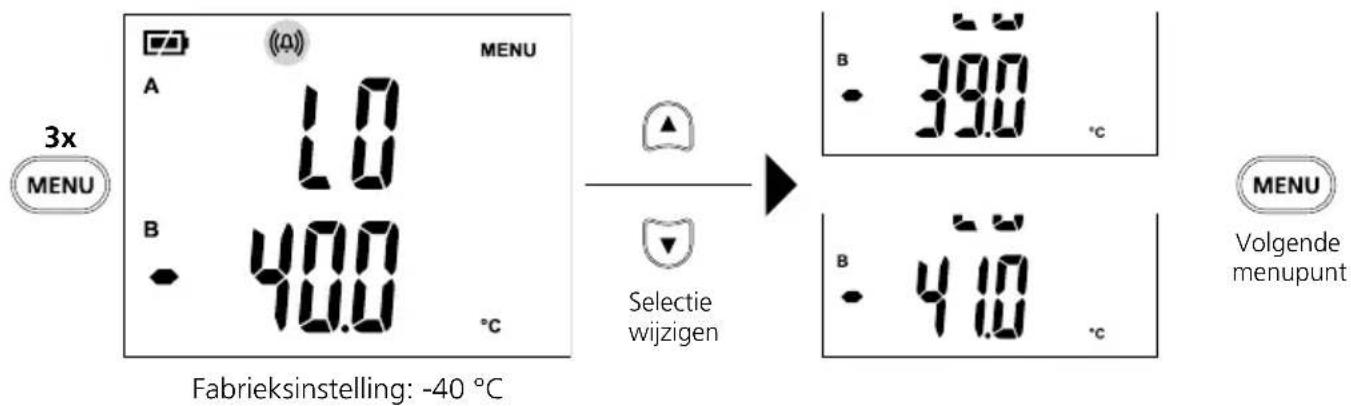

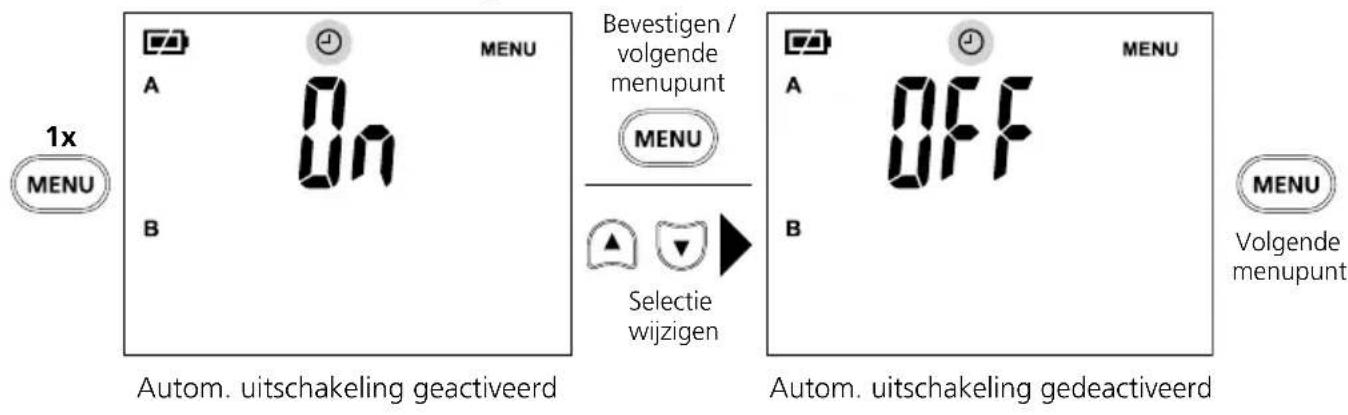

Fabrieksinstelling: -40 °C Temperatuuralarm LO Alarm (3 seconden) Alarm (10 minuten) Alarm gedeactiveerd Als u de functie ‚Temperatuuralarm‘ inschakelt, worden afwijkingen van het gewenste temperatuurbereik weergegeven door een knipperend symbool (f) op het display en een signaalgeluid in 2 standen (10 minu- ten / 3 seconden). Het temperatuuralarm kan door het indrukken van de toets ESC worden beëindigd en wordt in het menu op ‚OFF‘ gezet. Het temperatuurbereik kan worden vastgelegd (zie hoofdstuk 10 ‚Temperatuuralarm LO‘ en hoofdstuk 11 ‚Temperatuuralarm HI‘). Temperatuuralarm Autom. uitschakeling gedeactiveerd Autom. uitschakeling geactiveerd Bevestigen / volgende menupunt Selectie wijzigen Selectie wijzigen Selectie wijzigen Volgende menupunt Volgende menupunt Volgende menupunt Bevestigen / volgende menupunt Automatische uitschakeling

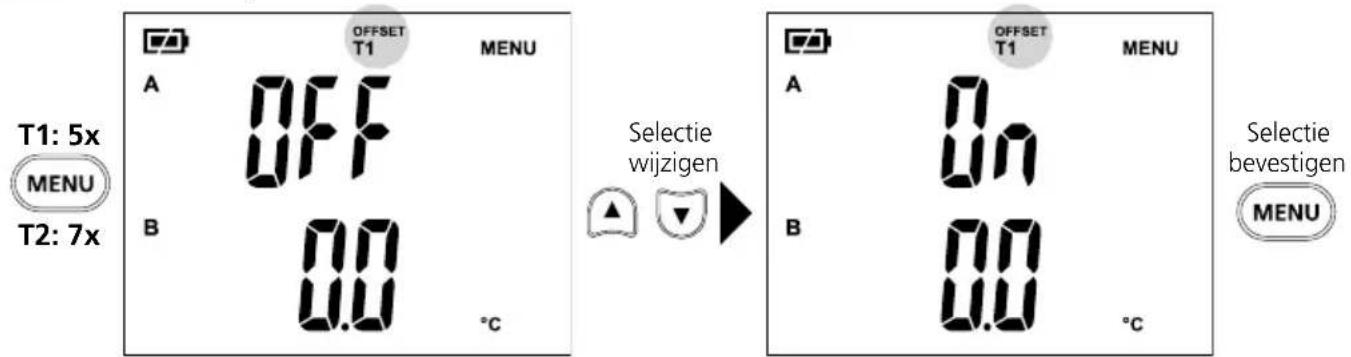

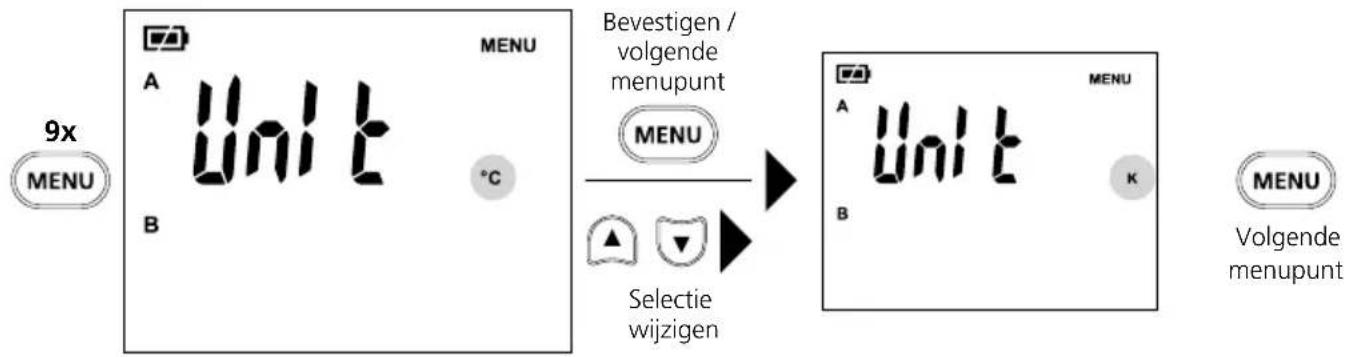

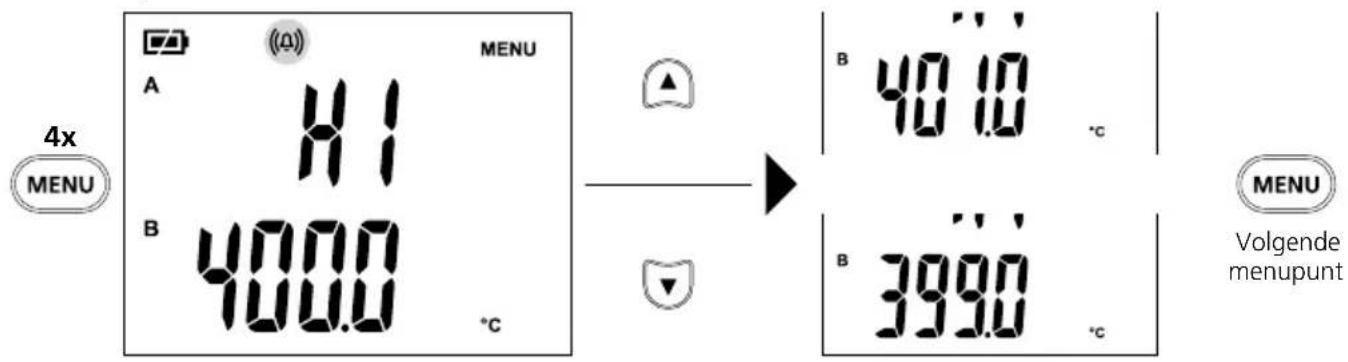

Kelvin° Celsius Selectie wijzigen Instellen van de temperatuureenheid Als een offset-temperatuur is ingesteld, wordt dit op het display aangegeven. Laagste waarde: -10 °C Hoogste waarde: 10 °C Selectie bevestigen Offset T1 geactiveerd Offset-temperatuur T1 / T2 Offset T1 gedeactiveerd Fabrieksinstelling: 400 °C Temperatuuralarm HI Bevestigen / volgende menupunt Selectie wijzigen Volgende menupunt Volgende menupunt

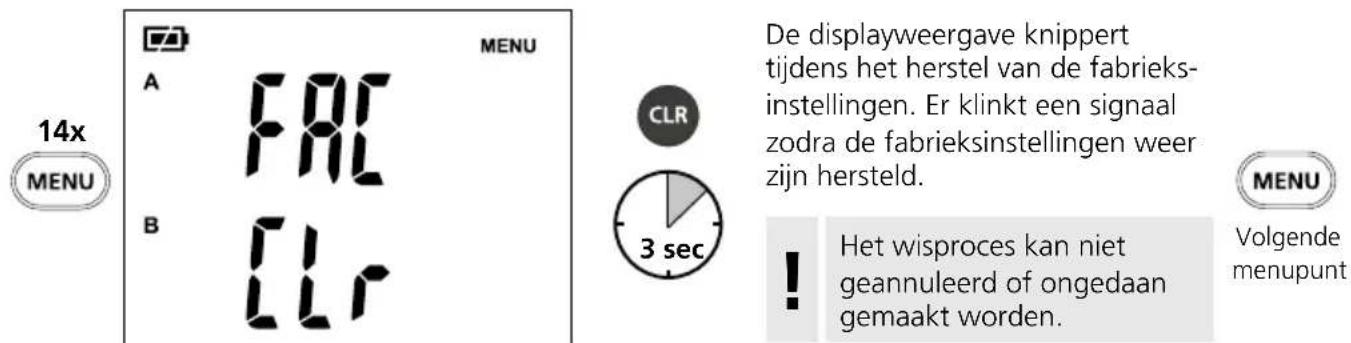

13x 14x 3 sec3 sec Fabrieksinstelling herstellen De displayweergave knippert tijdens het herstel van de fabrieks- instellingen. Er klinkt een signaal zodra de fabrieksinstellingen weer zijn hersteld. Het wisproces kan niet geannuleerd of ongedaan gemaakt worden.

Het wisproces kan niet geannuleerd of ongedaan gemaakt worden.

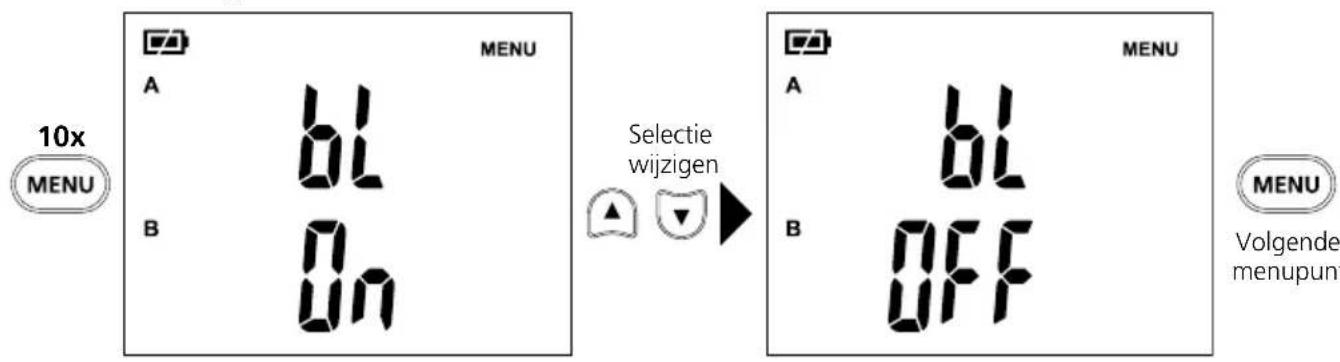

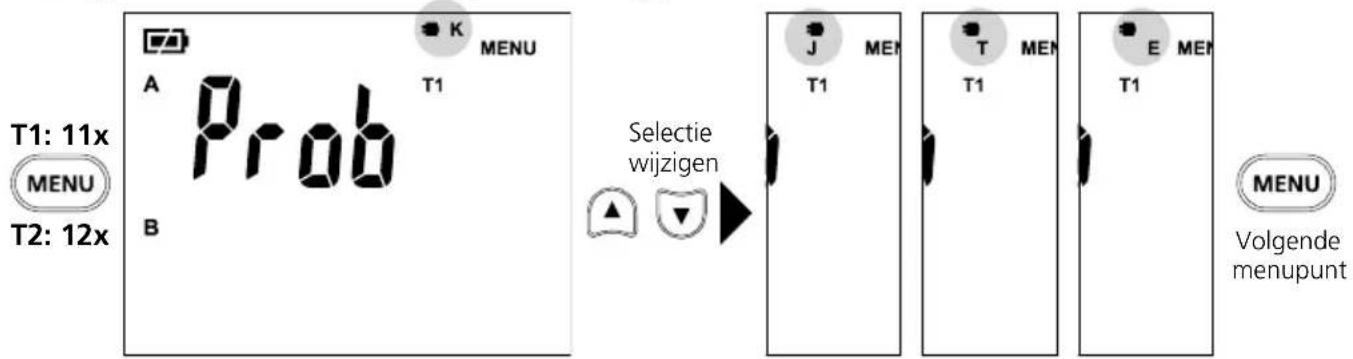

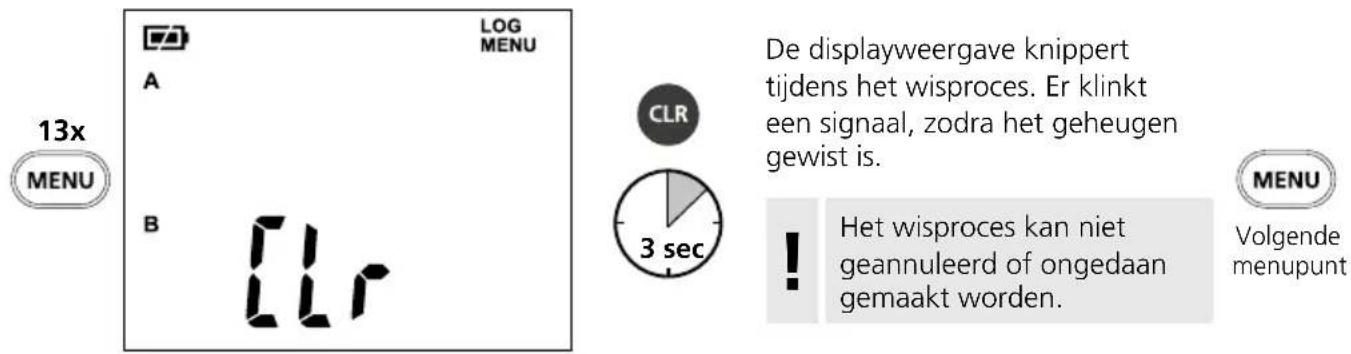

De displayweergave knippert tijdens het wisproces. Er klinkt een signaal, zodra het geheugen gewist is. Geheugen wissen Type EType TType JType K Type van het thermokoppel vastleggen Lcd backlight Selectie wijzigenSelectie wijzigenVolgende menupuntVolgende menupuntVolgende menupuntVolgende menupunt

NL18 Het meettoestel moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid en de functie te waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren. Neem hiervoor contact op met uw vakhandelaar of de serviceafdeling van UMAREX-LASERLINER. Kalibratie Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder het accupak voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats. Raak het objectief niet aan de lens aan. Opmerkingen inzake onderhoud en reiniging Na de start van de applicatie en de geactiveerde Digital Connection kan een mobiel eindtoestel een verbinding maken met het meettoestel. Als de applicatie meerdere actieve meettoestellen herkent, kiest u het passende meettoestel uit de lijst. Bij de volgende start kan de verbinding naar dit meettoestel automatisch tot stand worden gebracht. Let op dat de draadloze interface van het mobiele eindtoestel geactiveerd moet zijn.

Voor het gebruik van de Digital Connection is een applicatie vereist. Deze kunt u al naargelang het eindtoestel in de betreffende ‚stores‘ downloaden: Applicatie (app) Het toestel beschikt over een Digital Connection die de draadloze gegevensoverdracht naar mobiele eindtoestellen (bijv. smartphone, tablet) mogelijk maakt. Voor de systeemvereisten van een Digital Connection verwijzen wij naar http://laserliner.com/info?an=ble Het toestel kan een draadloze verbinding opbouwen naar toestellen die compatibel zijn met de technische standaard IEEE 802.15.4. De standaard IEEE 802.15.4 is een overdrachtsprotocol voor Wireless Personal Area Networks (WPAN). De reikwijdte is beperkt tot max. 10 m van het eindtoestel en is in sterke mate afhankelijk van de omgevingsvoorwaarden zoals bijv. de dikte en de samenstelling van muren, van radiograsche storingsbronnen en van de verzendings-/ontvangsteigenschappen van het eindtoestel. Gegevensoverdracht Als een thermokoppel verwijderd en weer teruggeplaatst wordt, wordt de displayweergave teruggezet naar de standaard weergave (weergave van het inschakelen met thermokoppel). De standaardweergave kan ook worden ingesteld door indrukken van de toets ESC. Standaardweergave

NLThermoMaster Plus EU-bepalingen en afvoer Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU. Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden. Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info?an=AHQ Technische gegevens Technische veranderingen voorbehouden. 21W42 Meetgrootheid Contacttemperatuur Functies Alarm, constante meting, verschil, hold, min/max, gemiddelde waarde Meetbereik contacttemperatuur Type K: -150°C … 1370°C Type T: -150°C … 400°C Type J: -150°C … 1200°C Tyep E: -150°C … 900°C Nauwkeurigheid contacttempera- tuur Bij omgevingstemperatuur 18°C ... 28°C: -150°C ... -100°C (±(0,2% van de meetwaarde +1°C)) -100°C ... 1370°C (±(0,1% van de meetwaarde +1°C)) Resolutie contacttemperatuur 0,1°C Meetbereik thermo-element -60°C … 300°C Interface Digital Connection Aansluitingen Thermokoppel type K/J/T/E Maateenheid °C (Celsius), K (Kelvin) Geheugen 10 geheugenplaatsen Automatische uitschakeling na 20 minuten Stroomverzorging 4 x 1,5V LR03 (AAA) Gebruiksduur ca. 100 uur Bedrijfsgegevens radiograsche module Interface IEEE 802.15.4. LE ≥ 4.x (Digital Connection); Frequentie- band: ISM band 2400-2483.5 MHz, 40 kanalen; Zendvermogen: max. 10 mW; Bandbreedte: 2 MHz; Bitrate: 1 Mbit/s; Modulatie: GFSK / FHSS Werkomstandigheden 0°C … 50°C, Luchtvochtigheid max. 80% rH, niet-condenserend, Werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil) Opslagvoorwaarden -20°C … 60°C, Luchtvochtigheid max. 80% rH, niet-condenserend Afmetingen (B x H x D) 75 x 167 x 35 mm Gewicht 216 g (incl. batterijen)
