ThermoSensor Touch - Termometr Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Sonda temperaturowa typu K do kontaktu
Zakres pomiarowy	-50°C do 400°C
Dokładność	±2,5°C (od -50°C do 333°C) ; ±0,75% (od 333°C do 400°C)
Wymiary (Dł x S x W)	22 x 245 x 22 mm (bez kabla)
Masa	96 g
Długość kabla	40 do 120 cm
Zasilanie	Zasilane przez podłączone urządzenie pomiarowe (nie wchodzi w skład zestawu)
Główne funkcje	Pomiar temperatury kontaktowej i powierzchni na stałych podłożach
Kompatybilność	Kompatybilny z ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP, ClampMeter XP
Warunki pracy	-10°C do 60°C, wilgotność względna maks. 80% rH (nie skraplająca się), wysokość maks. 4000 m
Warunki przechowywania	-20°C do 70°C, wilgotność względna maks. 80% rH
Konserwacja i czyszczenie	Czyścić lekko wilgotną szmatką; nie używać środków czyszczących, ściernych ani rozpuszczalników. Przechowywać w suchym i czystym miejscu.
Bezpieczeństwo	Nie używać w strefach zagrożonych wybuchem; nie modyfikować instrumentu; przechowywać w miejscu niedostępnym dla dzieci; nie przykładać napięcia zewnętrznego do sondy.
Części zamienne i naprawialność	Brak części wymiennych; sonda nienaprawialna.
Informacje ogólne	Urządzenie elektryczne podlega dyrektywie WEEE; zgodność z CE. Dodatkowe uwagi i gwarancja: laserliner.com/info
Materiał uchwytu	Odporny na wysokie temperatury

Często zadawane pytania - ThermoSensor Touch Laserliner

Jaki jest zakres pomiarowy sondy ThermoSensor Touch?

Zakres pomiarowy sondy ThermoSensor Touch wynosi -50°C do 400°C. Jest przeznaczona do pomiarów kontaktowych i powierzchni na stałych podłożach.

Z którymi urządzeniami kompatybilna jest sonda ThermoSensor Touch?

Ta sonda temperaturowa typu K jest kompatybilna z następującymi urządzeniami: ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP i ClampMeter XP.

Jak czyścić i konserwować sondę ThermoSensor Touch?

Czyść sondę lekko wilgotną szmatką. Nie używaj agresywnych środków czyszczących, ściernych ani rozpuszczalników. Przechowuj w suchym i czystym miejscu.

Czy mogę używać sondy ThermoSensor Touch w środowisku wybuchowym?

Nie, sonda ThermoSensor Touch nie nadaje się do stref zagrożonych wybuchem. Przestrzegaj zasad bezpieczeństwa swojego urządzenia pomiarowego.

Jaka jest dokładność sondy ThermoSensor Touch?

Dokładność wynosi ±2,5°C dla zakresu -50°C do 333°C i ±0,75% wartości mierzonej dla zakresu 333°C do 400°C.

Jaka jest długość kabla sondy ThermoSensor Touch?

Kabel sondy ma długość od 40 do 120 cm.

Gdzie mogę znaleźć dodatkowe informacje na temat bezpieczeństwa i gwarancji?

Zapoznaj się z załączoną broszurą « Dodatkowe uwagi i informacje dotyczące gwarancji » lub odwiedź stronę laserliner.com/info po pełne informacje.

Jak prawidłowo przechowywać sondę ThermoSensor Touch?

Przechowuj sondę w suchym i czystym miejscu, w temperaturze od -20°C do 70°C i wilgotności względnej maks. 80% rH.

Czy sonda ThermoSensor Touch wymaga zasilania elektrycznego?

Nie, sonda jest pasywna. Jest zasilana bezpośrednio przez kompatybilne urządzenie pomiarowe, do którego jest podłączona (nie wchodzi w skład zestawu).

Jakie są wymiary sondy ThermoSensor Touch?

Wymiary (bez kabla) to 22 x 245 x 22 mm (szerokość x wysokość x głębokość). Sonda waży 96 g.

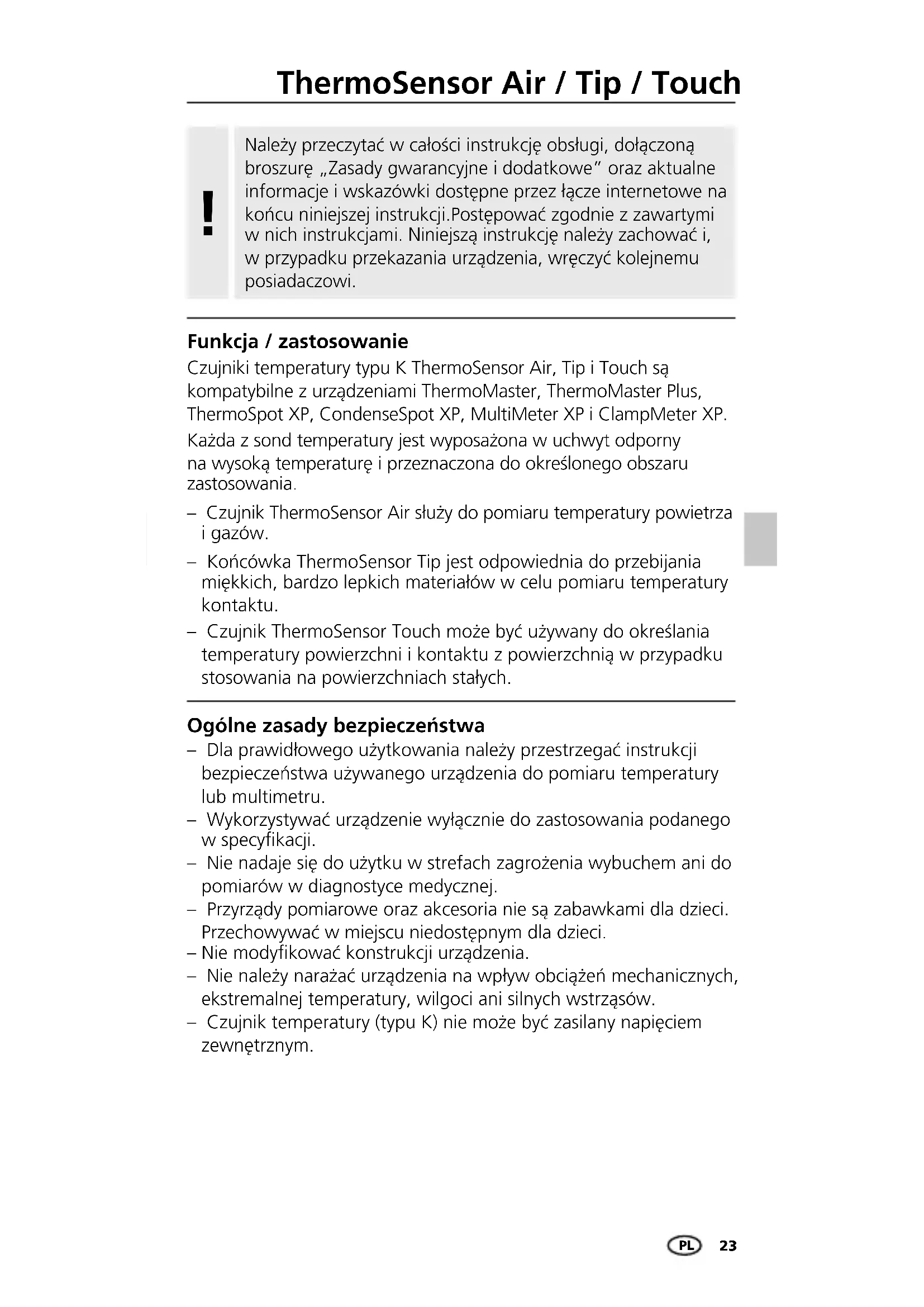

INSTRUKCJA OBSŁUGI ThermoSensor Touch Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować i, w przypadku przekazania urządzenia, wręczyć kolejnemu posiadaczowi.

Funkcja / zastosowanie

Czujniki temperatury typu K ThermoSensor Air, Tip i Touch są kompatybilne z urządzeniami ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP i ClampMeter XP. Każda z sond temperatury jest wyposażona w uchwyt odporny na wysoką temperaturę i przeznaczona do określonego obszaru zastosowania.

– Czujnik ThermoSensor Air służy do pomiaru temperatury powietrza i gazów.
- Końcówka ThermoSensor Tip jest odpowiednia do przebijania miękkich, bardzo lepkich materiałów w celu pomiaru temperatury kontaktu.
– Czujnik ThermoSensor Touch może być używany do określania temperatury powierzchni i kontaktu z powierzchnią w przypadku stosowania na powierzchniach stałych.

Ogólne zasady bezpieczeństwa

– Dla prawidłowego użytkowania należy przestrzegać instrukcji bezpieczeństwa używanego urządzenia do pomiaru temperatury lub multimetru.
- Wykorzystywać urządzenie wyłącznie do zastosowania podanego w specyfikacji.
– Nie nadaje się do użytku w strefach zagrożenia wybuchem ani do pomiarów w diagnostyce medycznej.
– Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
– Nie modyfikować konstrukcji urządzenia.
– Nie należy narażać urządzenia na wpływ obciążeń mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
– Czujnik temperatury (typu K) nie może być zasilany napięciem zewnętrznym.

Laserliner

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przechowywać urządzenie w czystym, suchym miejscu.

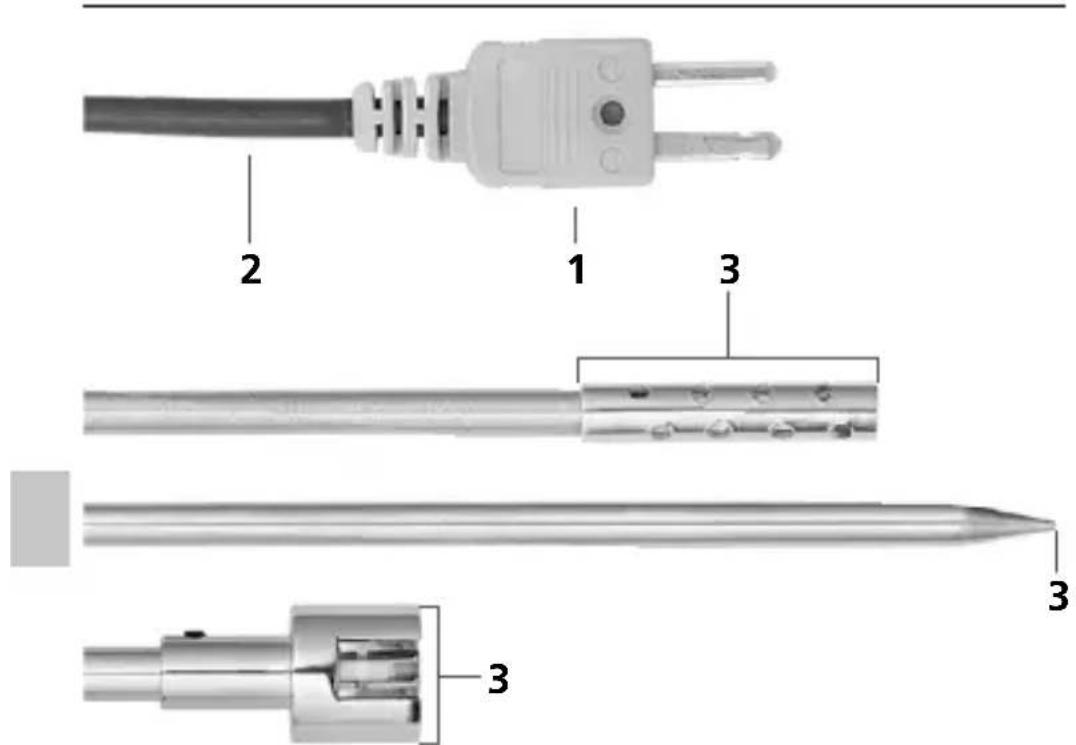

1 Podłączenie typu K

3 Powierzchnie pomiarowe

Dane Techniczne
(Zastrzega się możliwość zmian technicznych. 21W30)

Zakres pomiaru Air / Tip	-50°C ... 800°C
Zakres pomiaru Touch -50°C ... 400°C
Dokładność Air / Tip	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 800°C)
Dokładność Touch	± 2,5°C (-50°C ... 333°C)± 0,75% (333°C ... 400°C)
Warunki pracy	-10°C ... 60°C, Wilgotność powietrza maks. 80%wilgotności względnej, bez skraplania, Wysokość robocza maks. 4000 m nad punktem zerowym normalnym
Warunki przechowywania	-20°C ... 70°C, Wilgotność powietrza maks. 80%wilgotności względnej
Długość kabla 40 ... 120 cm
Sonda pomiarowa Air 165 mm
Sonda pomiarowa Tip 185 mm
Sonda pomiarowa Touch 115 mm
Wymiary (szer. x wys. x gł.) Air	22 x 295 x 22 mm (bez kabla)
Wymiary (szer. x wys. x gł.) Tip	22 x 315 x 22 mm (bez kabla)
Wymiary (szer. x wys. x gł.) Touch	22 x 245 x 22 mm (bez kabla)
Masa Air 106 g
Masa Tip 104 g
Masa Touch 96 g

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

http://laserliner.com/info

CE UK CA —
