ThermoSensor Touch - термометр Laserliner - Безкоштовний посібник користувача

Тип продукту	Термопара типу K для контакту
Діапазон вимірювання	-50°C до 400°C
Точність	±2,5°C (від -50°C до 333°C) ; ±0,75% (від 333°C до 400°C)
Розміри (Ш x В x Г)	22 x 245 x 22 мм (без кабелю)
Вага	96 г
Довжина кабелю	40 до 120 см
Живлення	Живиться від підключеного вимірювального приладу (не входить до комплекту)
Основні функції	Вимірювання контактної температури та температури поверхонь на твердих основах
Сумісність	Сумісний з ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP, ClampMeter XP
Робочі умови	-10°C до 60°C, відносна вологість макс. 80% rH (без конденсації), висота макс. 4000 м
Умови зберігання	-20°C до 70°C, відносна вологість макс. 80% rH
Догляд та очищення	Очищувати злегка вологою ганчіркою; не використовувати миючі засоби, абразиви або розчинники. Зберігати в сухому та чистому місці.
Безпека	Не використовувати у вибухонебезпечних зонах; не модифікувати прилад; тримати подалі від дітей; не подавати зовнішню напругу на зонд.
Запасні частини та ремонтопридатність	Немає знімних частин; зонд не підлягає ремонту.
Загальна інформація	Електричний прилад підпадає під директиву WEEE; відповідність CE. Додаткові зауваження та гарантія: laserliner.com/info
Матеріал ручки	Стійкий до високих температур

Часті запитання - ThermoSensor Touch Laserliner

Який діапазон вимірювання ThermoSensor Touch?

Діапазон вимірювання зонда ThermoSensor Touch становить від -50°C до 400°C. Він призначений для контактних вимірювань температури та температури поверхонь на твердих основах.

З якими приладами сумісний ThermoSensor Touch?

Ця термопара типу K сумісна з наступними приладами: ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP та ClampMeter XP.

Як чистити та доглядати за зондом ThermoSensor Touch?

Очищуйте зонд злегка вологою ганчіркою. Не використовуйте агресивні миючі засоби, абразиви або розчинники. Зберігайте його в сухому та чистому місці.

Чи можна використовувати ThermoSensor Touch у вибухонебезпечному середовищі?

Ні, зонд ThermoSensor Touch не підходить для зон із вибухонебезпекою. Дотримуйтесь інструкцій з безпеки вашого вимірювального приладу.

Яка точність ThermoSensor Touch?

Точність становить ±2,5°C для діапазону -50°C до 333°C та ±0,75% виміряного значення для діапазону 333°C до 400°C.

Яка довжина кабелю ThermoSensor Touch?

Кабель зонда має довжину від 40 до 120 см.

Де я можу знайти додаткову інформацію про безпеку та гарантію?

Перегляньте доданий буклет «Додаткові зауваження та гарантія» або відвідайте веб-сайт laserliner.com/info для отримання повної інформації.

Як правильно зберігати зонд ThermoSensor Touch?

Зберігайте зонд у сухому та чистому місці, при температурі від -20°C до 70°C та відносній вологості макс. 80% rH.

Чи потребує зонд ThermoSensor Touch електричного живлення?

Ні, зонд є пасивним. Він живиться безпосередньо від сумісного вимірювального приладу, до якого підключений (не входить до комплекту).

Які розміри зонда ThermoSensor Touch?

Розміри (без кабелю) становлять 22 x 245 x 22 мм (ширина x висота x глибина). Зонд важить 96 г.

ПОСІБНИК КОРИСТУВАЧА ThermoSensor Touch Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до пристрою, віддаючи в інші руки.

Функціонування / застосування

Термодатчики К-типу ThermoSensor Air, Tip i Touch сумісні з ThermoMaster, ThermoMaster Plus, ThermoSpot XP, CondenseSpot XP, MultiMeter XP i ClampMeter XP.

Кожен з них оснащений термостійким руків'ям та розрахований на певну область застосування.

– ThermoSensor Air призначений для вимірювання температури повітря та газів.
– ThermoSensor Tip використовується для контактного вимірювання температури м'яких високов'язких матеріалів методом проколювання.
- За допомогою ThermoSensor Touch можна визначити температуру поверхні та контактну температуру твердих поверхонь.

Загальні вказівки по безпеці

– Користувач повинен дотримуватися правил використання термодатчика або мультиметра згідно приписів з техніки безпеки.
– Використовуйте прилад лише для відповідних цілей та в межах специфікацій.
– Не призначений для областей застосування, пов'язаних з небезпекою вибуху, або медичних діагностичних вимірювань.
– Вимірювальні прилади і приладдя до них – не дитяча іграшка. Зберігати у недосяжному для дітей місці.
– Забороняється змінювати конструкцію приладу.
– Не наражайте прилад на механічне навантаження, екстремальну температуру, вологість або сильні вібрації.
– Датчик температури (К-тип) не можна використовувати за умови впливу джерела сторонньої напруги.

ThermoSensor Air / Tip / Touch

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Зберігати пристрій у чистому, сухому місці.

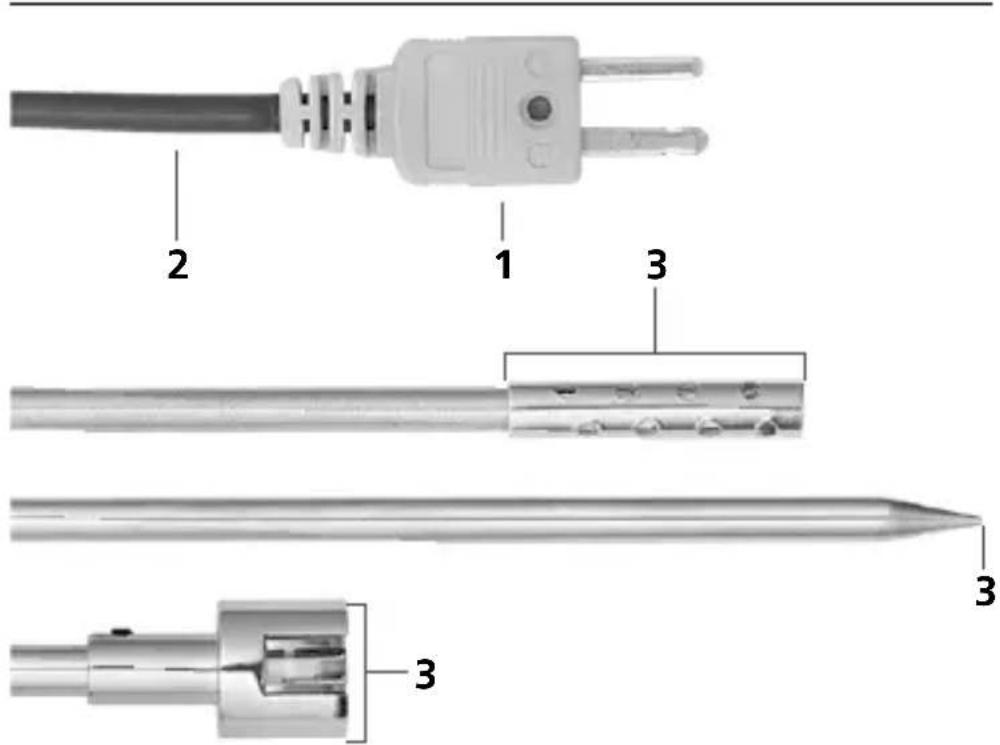

1 Контакт К-типу
2 Кабель, 0,4 - 1,2 м

3 Вимірювальні поверхні

Laserliner

Технічні дані (Право на технічні зміни збережене. 21W30)

Діапазон Air / Tip -50°C ... 800°C
Діапазон Touch -50°C ... 400°C
Похибка вимірів Air / Tip	± 2,5^ (-50^ ... 333^) ± 0,75% (333^ ... 800^)
Похибка вимірів Touch	± 2,5^ (-50^ ... 333^) ± 0,75% (333^ ... 400^)
Режим роботи	-10°C ... 60°C, Вологість повітря max. 80%rH, без конденсації, Робоча висота max. 4000 м над рівнем моря (нормальний нуль)
Умови зберігання	-20°C ... 70°C,Вологість повітря max. 80% rH
Довжина кабелю 40 ... 120 см
Вимірювальний зонд Air 165 мм
Вимірювальний зонд Tip 185 мм
Вимірювальний зонд Touch 115 мм
Розміри (Ш x В x Г) Air 22 x 295 x 22 мм (без кабелю)
Розміри (Ш x В x Г) Tip 22 x 315 x 22 мм (без кабелю)
Розміри (Ш x В x Г) Touch 22 x 245 x 22 мм (без кабелю)
Маса Air 106 g
Маса Tip 104 g
Маса Touch 96 g

Нормативні вимоги ЄС й утилізація

Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.

Згідно з європейською директивою щодо електричних і електронних приладів, що відслужили свій термін, цей виріб як електроприлад підлягає збору й утилізаціїокремо від інших відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті: http://laserliner.com/info

CE UK CA

!
