ThermoSpot Plus - термометр Laserliner - Безкоштовний посібник користувача

Тип продукту	Інфрачервоний термометр безконтактний
Бренд	Laserliner
Модель	ThermoSpot Plus
Діапазон вимірювання	-38°C до 600°C
Точність	±2°C (від 0°C до 600°C) або ±2% (більше значення); ±2°C + 0,05°C/°C (від -38°C до 0°C)
Роздільна здатність	0,1°C
Оптика (відношення відстань/пляма)	12:1
Ступінь випромінювання	Регульований від 0,01 до 1,00
Лазер наведення	Клас 2, < 1 мВт, 650 нм
Відображення максимального значення	Так (MAX)
Безперервне вимірювання	Так, утримуючи курок натиснутим
Функція Hold	Так, фіксує останнє виміряне значення
Підсвічування екрана	Так
Живлення	2 батарейки AAA (LR03) 1,5 В
Розміри (Д × В × Ш)	46 × 158 × 125 мм
Вага (з батарейками)	210 г
Умови роботи	від 0°C до 50°C, відносна вологість макс. 20-85% (без конденсації)
Умови зберігання	від -10°C до 60°C, відносна вологість макс. 80%
Обслуговування та очищення	Протирати злегка вологою ганчіркою; не використовувати розчинники чи абразивні засоби; виймати батарейки при тривалому зберіганні
Рекомендоване калібрування	Раз на рік
Безпека лазера	Не дивитися в промінь; не спрямовувати на людей; не використовувати оптичні прилади
Сертифікація	CE, UKCA
Гарантія	Див. умови на сайті виробника

Часті запитання - ThermoSpot Plus Laserliner

Як виміряти температуру за допомогою ThermoSpot Plus ?

Направте пристрій на поверхню, яку потрібно виміряти, використовуючи лазерне коло для прицілювання. Натисніть курок: вимірювання відобразиться на екрані. Відпустіть курок, щоб зафіксувати значення (функція Hold). Для безперервного вимірювання утримуйте курок натиснутим.

Що таке ступінь випромінювання і як його налаштувати ?

Ступінь випромінювання (від 0,01 до 1,00) представляє здатність матеріалу випромінювати інфрачервоне випромінювання. Він попередньо встановлений на 0,95, що підходить для більшості матеріалів (дерево, пластик, кераміка...). Щоб змінити його, коротко або довго натисніть кнопку налаштування (див. інструкцію). Зверніться до наданої таблиці випромінювальної здатності для конкретних матеріалів.

Чи небезпечний лазер для очей ?

Так, лазер класу 2 (< 1 мВт). Ніколи не дивіться безпосередньо в промінь або на відбиття. Уникайте спрямування на людей або тварин. У разі впливу заплющте очі та відверніть голову.

Яка точність приладу ?

Точність становить ±2°C між 0°C та 600°C (або ±2% виміряного значення, береться більше). Між -38°C та 0°C вона становить ±2°C + 0,05°C на градус.

Як замінити батарейки ?

Відкрийте відсік для батарейок, розташований на приладі. Вставте дві батарейки AAA (LR03), дотримуючись вказаної полярності. Ретельно закрийте.

Як очистити прилад ?

Використовуйте злегка вологу ганчірку для очищення поверхонь. Не використовуйте розчинники, абразивні засоби або агресивні миючі засоби. Вийміть батарейки, якщо не використовуєте прилад тривалий час.

Що робити, якщо прилад показує неправильне значення ?

Перевірте налаштування ступеня випромінювання: він має відповідати вимірюваному матеріалу. Переконайтеся, що поверхня чиста і ніщо не заважає датчику (пара, пил, скло). Якщо проблема не зникає, відкалібруйте прилад або зверніться до служби підтримки.

Яка оптимальна відстань вимірювання ?

Оптичне співвідношення становить 12:1, що означає, що на відстані 12 см пляма вимірювання має діаметр 1 см. Відрегулюйте відстань, щоб пляма повністю покривала цільову зону.

Чи може прилад вимірювати через скло або рідини ?

Ні, інфрачервоний термометр вимірює лише температуру поверхні. Скло відбиває інфрачервоне випромінювання, а прозорі рідини можуть спотворити вимірювання. Використовуйте його на твердих і непрозорих поверхнях.

Як інтерпретувати відображення максимального значення (MAX) ?

У режимі безперервного вимірювання (курок натиснуто) прилад показує максимальну досягнуту температуру. Відпустіть курок і натисніть знову, щоб скинути значення MAX.

ПОСІБНИК КОРИСТУВАЧА ThermoSpot Plus Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до лазерного пристрою, віддаючи в інші руки.

Функція / застосування

ThermoSpot Plus є інфрачервоним термометром з регульованим коефіцієнтом випромінювання, він надає можливість дистанційного вимірювання температури різних поверхонь. Вимірювальний прилад заміряє кількість випромінюваної електромагнітної енергії в інфрачервоній області спектра і вираховує на цій основі вислідну температуру поверхні.

Загальні вказівки по безпеці

– Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик.
– Вимірювальні прилади і приладдя до них – не дитяча іграшка.Зберігати у недосяжному для дітей місці.
– Переробки та зміни конструкції приладу не дозволяються, інакше анулюються допуск до експлуатації та свідоцтво про безпечність.
– Не наражайте прилад на механічне навантаження, екстремальну температуру, вологість або сильні вібрації.
– Забороняється експлуатація приладу при відмові однієї чи кількох функцій або при занизькому рівні заряду елемента живлення.
– Дотримуйтеся норм безпеки, визначених місцевими або державними органами влади для належного користування приладом.

Вказівки з техніки безпеки

Поводження з лазерами класу 2

Лазерне випромінювання!

Не спрямовувати погляд на промінь!

Лазер класу 2

< 1 мВт · 650 нм

EN 60825-1:2014/AC:2017

– Увага: не дивитися на прямий чи відбитий промінь.
– Не наводити лазерний промінь на людей.
– Якщо лазерне випромінювання класу 2 потрапить в око, щільно закрити очі та негайно відвести голову від променя.
– Забороняється дивитися на лазерний промінь або його дзеркальне відображення через будь-які оптичні прилади (лупу, мікроскоп, бінокль тощо).

– Під час використання приладу лазерній промінь не повинен знаходитися на рівні очей (1,40 - 1,90 м).
– Не дозволяється внесення будь-яких змін (модифікація) в конструкцію лазерного пристрою.

– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності згідно з директивою ЄС про електромагнітної сумісності (EMC) 2014/30/EU.
– Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої.
– При використанні в безпосередній близькості від ліній високої напруги або електромагнітних змінних полів результати вимірювань можуть бути неточними.

1

Laserimer 1. 2.

Зважайтена правильну полярність.

а Лазерний промінь ввімкнений
b Заряд батареї
с Функція втримання показань
d Індикатор вимірюваних величин
e Макс. величина під час вимірювання / Коефіцієнт випромінювання
f Підсвічування дисплея
g Одиниця виміру °C
h Встановлення коефіцієнту випромінювання
i Прилад увімкнено / Вимірювання

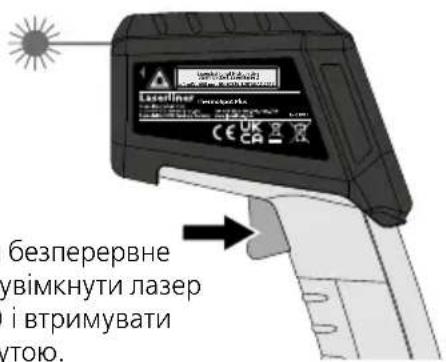

4 Безперервне вимірювання / Hold

Безперервне увімкнути лазер і втримувати утою.

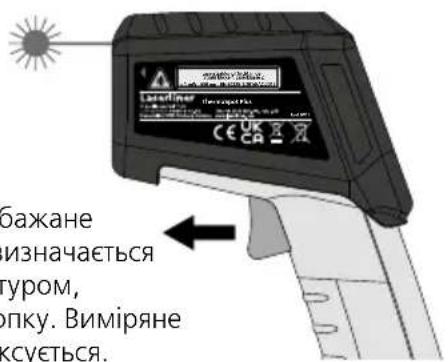

Після того, як бажане місце виміру визначається лазерним контуром, відпустити кнопку. Виміряне значення зафіксується.

бажане изначається гуром, опку. Виміряне ксується.

Щоб виконати безперервне вимірювання, увімкнути лазер (див. рисунок) і втримувати кнопку натиснутою.

Лазерний контур

Лазерний контур призначений для спостереження та візуального визначення місця інфрачервоного вимірювання. Вимірювання температури здійснюється тільки на поверхні в межах лазерного контуру. Слідкуйте за тим, щоб зона вимірювання поміж приладом та поверхнею була вільною від збурювальної величини (пара, газ, бруд, скло).

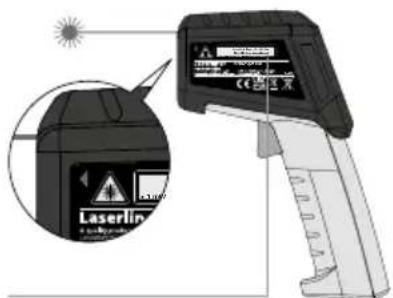

Вихід лазерного променя

Попередження щодо небезпек лазера

Laserliner

5 Макс. індикація

Індикація максимальної величини обчислює максимальний результат вимірювання протягом одного безперервного вимірювання (утримувати натиснутою спускову кнопку). Як тільки спускова кнопка буде відпущена, і повторним натисканням запускається новий процес вимірювання, тоді максимальне значення скидається і запис найбільшого результату вимірювання починається спочатку.

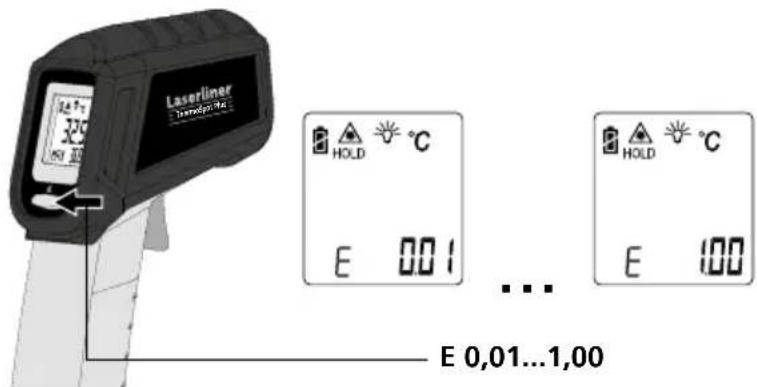

6 Установлення коефіцієнта випромінювання

Інтегрована сенсорна вимірювальна голівка приймає інфрачервоне випромінювання, яке випромінює кожне тіло в залежності від матеріалу або поверхні. Ступінь випромінювання визначається за коефіцієнтом випромінювання (0,01 - 1,00). Прилад при першому ввімкненні налаштовується на коефіцієнт випромінювання 0,95, що стосується більшості органічних матеріалів, а також пластмаси, кераміки, деревини, гуми та каміння. Матеріали з іншими коефіцієнтами випромінювання дивіться у таблиці у розділі 6.

Невідомий коефіцієнт випромінювання:

Нанести маскуючу плівку чи матово-чорну фарбу на поверхню місця вимірювання Почекати, поки плівка / фарба сприйме температуру. Потім з коефіцієнтом випромінювання 0,95 можна виміряти температуру поверхні.

Laserliner Temperature HOLD °C E 0.01 ... E 0,01...1,00 HOLD °C E 100

Короткотривале натиснення:

значення + 0,01

Довготривале натиснення:

значення змінюється 0,01 ... 1,00

Після ввімкнення встановлюється останній обраний коефіцієнт випромінювання. Перед кожним вимірюванням перевіряти встановлений коефіцієнт випромінювання.

7 Таблиця коефіцієнтів випромінювання

Метали

Інконельоксидованийелектрополірування	0,830,15	МідьоксидованаОксид міді	0,720,78	Стальгальванізованаоксидованасильно оксидованасвіжовальцьованашаршава, рівна поверхняіржава, червонамет. лист, нікелевий покривмет. лист, вальцьованийнержавіюча сталь	0,280,800,880,240,960,690,110,560,45
Алюмінійоксидованийполірований	0,300,05	Оксид хрому	0,81
		Платиначорна	0,90
Залізооксидованез іржею	0,750,60	Свинецьшаршавий	0,40
		Сплав А3003оксидованийшерхкий	0,200,20
Залізо кованематове	0,90			Цинкоксидований	0,10
Залізо, литвонеоксидованерозтоп	0,200,25	Стальхолодновальцьованашліфований листполірований листстоп (8% нікель,18% хром)	0,800,500,10
Мосяжполірованийоксидований	0,300,50

Неметали

Азбест	0,93	Деревинанеобробленабук, струганий	0,880,94	Нарінок	0,95
Асфальт	0,95			Папірвсі кольори	0,96
Бавовна	0,77	Дрібний гравій	0,95	ПластмасапрозораPE, P, PVC	0,950,94
Базальт	0,70	Земля	0,94
Безшовна підлога	0,93	Кам'яний (цегляний) мур	0,93
Бетон, тиньк, будівельний розчин	0,93	Карборунд	0,90	Порцелянабіла блискучаз поливою	0,730,92
Бітумний папір	0,92	Кварцове скло	0,93
Вапно	0,35	Кераміка	0,95	Пісок	0,95
Вапняк	0,98	Лакматовий чорнижароміцнийбілий	0,970,920,90	Радіаторчорний, елоксований	0,98
Вода	0,93			Скло	0,90
Вугіллянеоксидоване	0,85			Скловолокно	0,95
Глина	0,95	Ламінат	0,90	Смола	0,82
Графіт	0,75	Людська шкіра	0,98	Сніг	0,80
Гуматвердам'яка сіра	0,940,89	ЛідГладкийз сильною памороззю	0,970,98	Трансформаторний лак	0,94
				Фаянс матовий	0,93
Гіпс	0,88	Мармурчорний матовийсіруватий полірований	0,940,93	Цегла силікатна	0,95
Гіпсокартонні плити	0,95			Цемент	0,95
		Матеріал	0,95	Цегла червона	0,93
				Шпалери (папір) світлі	0,89

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Перед тривалим зберіганням слід витягнути елемент (-ти) живлення. Зберігати пристрій у чистому, сухому місці.

Калібрування

Для забезпечення точності вимірювань прилад мусить бути відкалібрований та підлягає регулярній перевірці. Рекомендуємо проводити калібрування щорічно.

Технічні дані
Діапазон вимірювання -38°C ... 600°C
Точність	± 2^ + 0,05^ / град (-38^ ... 0^) ± 2^ (0^ ... 600^) або ± 2% залежно від більшого значення
Оптика 12:1 (вимірювана відстань : вимірювана пляма)
Розподільча здатність 0,1°C
Коефіцієнт випромінювання 0,01 ... 1,00
Довжина хвиль лазера 650 нм
Клас лазера 2 / < 1 мВт (EN 60825-1:2014/AC:2017)
Режим роботи	0^ ... 50^, вологість повітря max. 20 ... 85% rH, без конденсації, робоча висота max. 4000 м над рівнемморя (нормальний нуль)
Умови зберігання -10°C ... 60°C, вологість повітря max. 80% rH
Живлення 2 x 1,5V LR03 (AAA)
Розміри (Ш x В x Г) 46 x 158 x 125 мм
Маса 210 г (з батарейки)

Нормативні вимоги ЄС й утилізація

Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.

Згідно з європейською директивою щодо електричних і електронних приладів, що відслужили свій термін,цей виріб як електроприлад підлягає збору й утилізації окремо від інших відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті: http://laserliner.com/info?an=AFZ

!
