KULLANIM KILAVUZU ThermoMaster Laserliner

Kullanım kılavuzunu ve ekte bulunan „Garanti Bilgileri ve Diğer Açıklamalar“ defterini lütfen tam olarak okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belgeleri özenle saklayınız.

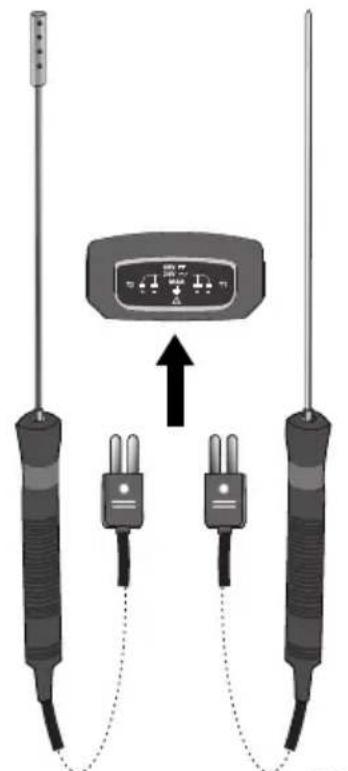

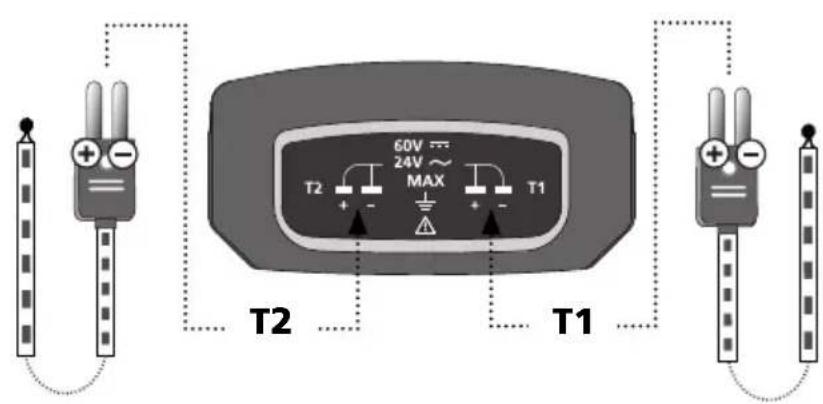

Dijital termometre, değiştirilebilen termokupllarla / K tipi duyargalarla ısı ölçümü ve ısı farklarının öl- çülmesi için kullanılır. Isı ölçümü için en çok tercih edilen kullanım alanları, laboratuarlar ve endüstriyel uygulamalardır. MAKS fonksiyonu yardımıyla kapsamlı ölçüm serilerinde limit değer aşımları tespit edilebi- lir. 1/4“ sehpa bağlantısı sayesinde sabit donanımlara konforlu şekilde sabitlenmesi mümkündür. Fonksiyon / Kullanım – Ölçüm aletini sadece tutma yerlerinden tutunuz. Ölçüm uçlarına ölçüm esnasında dokunulmamalıdır; ölçüm esnasında çok ısınmaları söz konusu olabilir. – Ölçüm uçlarını mümkünse harici güç beslemesi ile çalıştırmayınız, yine de harici güç kaynağının kullanılması kaçınılmazsa, toprak potansiyeline göre maksimum voltaj değerini ya da fark ölçümlerin- de T1 ve T2 ölçüm girişleri arasında izin verilen maksimum voltaj değerini aşmayınız. Cihazın hasar görmemesi için harici güç 24 V AC ya da 60 V DC‘yi geçmemelidir. Ölçüm uçlarının elektriği ilettiğini ve dolayısıyla harici güç beslemesi kullanıldığında, hassas deneklerin tahrip edilmesi söz konusu olabileceğini dikkate alınız. – Cihaz yüksek voltajlarla veya yüksek seviyede dinamik elektromanyetik alanlarda kullanıldığında ölçüm hassasiyeti olumsuz yönde etkilenebilir. Emniyet Direktifl eri Koruyucu sınıf II: Test cihazı, artırılmış ya da iki katlı bir yalıtıma sahiptir. Toprak potansiyeli Mutlaka dikkat edilmesi gereken önemli hususlar. Semboller Tehlikeli elektrik gerilim uyarısı: Cihazın içinde bulunan, korunmayan, elektrik taşıyan bileşenler, kişilere elektrik çarpmasına neden olabilecek tehlikelere neden olabilir. Tehlikeli alan uyarısı

– Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız. – 24V AC ve de 60V DC üzerinde voltajlar ile çalışıldığında daha da itinalı ve dikkatli olmak şarttır. Elektrik iletkenlerine dokunulduğunda bu voltajlarda dahi hayati tehlike boyutunda ceyran çarpma tehlikesi bulunmaktadır. – Cihaz nem veya diğer iletken kalıntılar ile ıslanmış ise voltaj altında çalışılamaz. Dış mekan kullanımında cihazın sadece uygun hava koşullarında ya da uygun koruyucu önlemler alınmak suretiyle kullanılmasına dikkat ediniz. – Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız. Manual_ThermoMaster_TR_Rev0311.indd 50Manual_ThermoMaster_TR_Rev0311.indd 50 29.03.11 16:1529.03.11 16:15Termokupl ve cihazın üzerindeki kutup işaretlerini dikkate alınız.

– Termometrenin kullanıldığı ortamda şiddetli ısı dalgalamaları meydana geliyorsa, ortam ısısı sabitlendikten sonra ölçüm yapmadan önce en az 20 dakika bekleyiniz. – Isı kayıpları nedeniyle ölçüm hatalarını önlemek için daima ölçüm yeri ile iyi bir temas oluşmasını sağlayınız. – Temas duyargalı tüm termometrelerin ölçüm yerini etkileyeceğini ve ısı kapasiteleri ile gerçek ısının azalmasına neden olabileceğine dikkat ediniz. Bu nedenle termokupl aktarabileceğinden daha fazla ısı enerjisi ile beslenmelidir. – Ölçüm duyargası bağlı değilse, göstergede OL ibaresi görülür. – Ölçülen ısı ölçüm aralığının dışında olursa, cihaz OL ibaresini gösterir. – K bağlantısına sadece doğru termokupl modellerini bağlayınız, yanlış modeller çok yüksek ölçüm hatalarına neden olabilir. – Termokupllar, kullanıldıkları ortam koşullarına bağlı olarak eskimeye tabi olduğundan, düzenli olarak kontrol edilmelidir. – Yüksek basınç ya da mekanik deformasyon duyarganın kristalik yapısını tahrif edebilir ve dolayısıyla termokuplun belirtilen ısıl gerginliğini etkiler. Genel Bilgiler

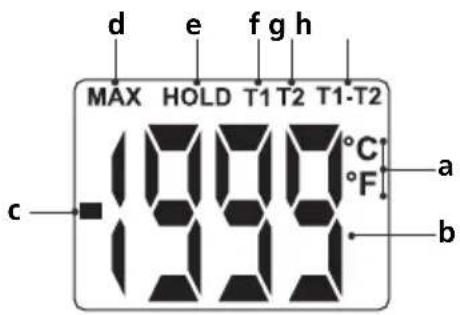

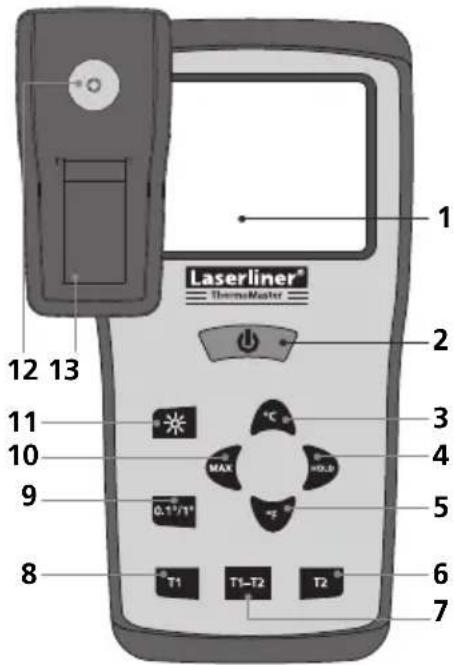

3 Santrigrad Derece 4 Aktüel ölçüm değerini tutma 5 Fahrenheit Derece 6Isı - K tipi giriş T2 7 Fark ısısı - K tipi giriş T1-T2 8Isı - K tipi giriş T1 9 Ölçüm değeri ölçeği 10 Maks değer 11 Gösterge ışıklandırması 12 1/4“ sehpa bağlantısı 13 Pil yuvası 14 K tipi giriş T2 15 K tipi giriş T1 a Birimler: Santrigrad/Fahrenheit Derece b Ölçüm değeri c Negatif ölçüm değeri d Maks değer e Aktüel ölçüm değeri tutulur fIsı - K tipi giriş T1 gIsı - K tipi giriş T2 h Fark ısısı - K tipi giriş T1-T2

ON/OFF Bu ibare, uygun bir termokupl bağlı olmadığı zaman veya ölçüm aralığı aşıldığında gösterilir.

Isı ölçümü (T1, T2, T1-T2) „T1“ ya da „T2“ düğmelerine basarak T1 ya da T2 ısısı ölçülür ve gösteri- lir. Buna bağlı olarak T1 ya da T2 bağlantısına bir termokupl (K tipi) bağlı olmalıdır. Her iki bağlantıya termokupllar bağlıysa, „T1-T2“ düğmesine basılarak fark ısısı tespit edilebilir.

MAX/HOLD fonksiyonu MAX düğmesine basılarak, art arda yapılan ölçümlerin arasında tespit edilen maksimum ısı tespit edilir. HOLD fonksiyonuyla son gösterilen ölçüm/ölçüm değeri göstergede sabit tutulur. Manual_ThermoMaster_TR_Rev0311.indd 52Manual_ThermoMaster_TR_Rev0311.indd 52 29.03.11 16:1529.03.11 16:15ThermoMaster

• Cihazın düzgün çalışmasını temin etmek için, düzenli olarak kontrol edilmesi gerekir. 1 yıllık kalibrasyon aralıkları tavsiye edilir. Teknik Veriler Ölçüm Aralığı / Ölçüm Hassasiyeti -50 °C … 1300 °C Ölçüm Sistemi Hassasiyeti -50 °C … 0 °C0 °C … 1000 °C1000 °C … 1300 °C ± 2 °C± (gösterge değerinden %0,5 +1 °C)± (gösterge değerinden %0,8 +1 °C) Çözülüm 0,1 °C / 1 °C - değiştirilebilir Ölçüm Birimi °C / °F - değiştirilebilir Termokupl Ölçüm Aralığı ThermoProbe KThermoSensor AirThermoSensor Tip -50 °C p. 800
• °C-50 °C p. 800
• °C-50 °C p. 800
• °C Termokupl Hassasiyeti ThermoProbe KThermoSensor AirThermoSensor Tip ± 2,5 K (-50 °C … 200 °C)± 2,5 K (-50 °C … 333 °C)± %0,75 (333 °C … 800 °C)± 2,5 K (-50 °C … 333 °C)± %0,75 (333 °C … 1200 °C) Duyarga (EN 60584-2) K tipi değiştirilebilen duyargalar Gösterge LCD gösterge, 3 1/2 hane (maks. 1999) Güç Beslemesi 1 x 9V Alkalin (NEDA 1604, IEC 6F22) Çalışma Isısı 0 °C p. 50
• °C Depolama Isısı -20 °C °C, %10 %70 rH (çiysiz) Boyutlar 162 mm x 76 mm x 38,5 mm Ağırlık (pilsiz) 0,21 kg Teknik deği şiklik yapma hakkı saklıdır 03.11. AB Düzenlemeleri ve Atık Arıtma Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir. Bu ürün elektrikli bir cihaz olup Avrupa Birliği‘nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir. Diğer emniyet uyarıları ve ek direktifl er için: www.laserliner.com/info p. 60

Ölçüm değeri çözülümü (0,1°C / 1,0°C) Bu fonksiyonla ölçüm çözülümü 0,1 °C ve 1,0 °C olarak değiştirilir. 0,1 °C‘lik çözülüm ayarı, kesin ısı tespiti gerektiği, 100 °C‘ye kadar olan ölçümler için kullanışlıdır. Daha büyük ısılarda, 1,0 °C‘lik çözülümlere değişilmesi faydalıdır. Manual_ThermoMaster_TR_Rev0311.indd 53Manual_ThermoMaster_TR_Rev0311.indd 53 29.03.11 16:1529.03.11 16:1554
