NAUDOJIMO INSTRUKCIJA Multimaster AMM 300 Plus Start Fein

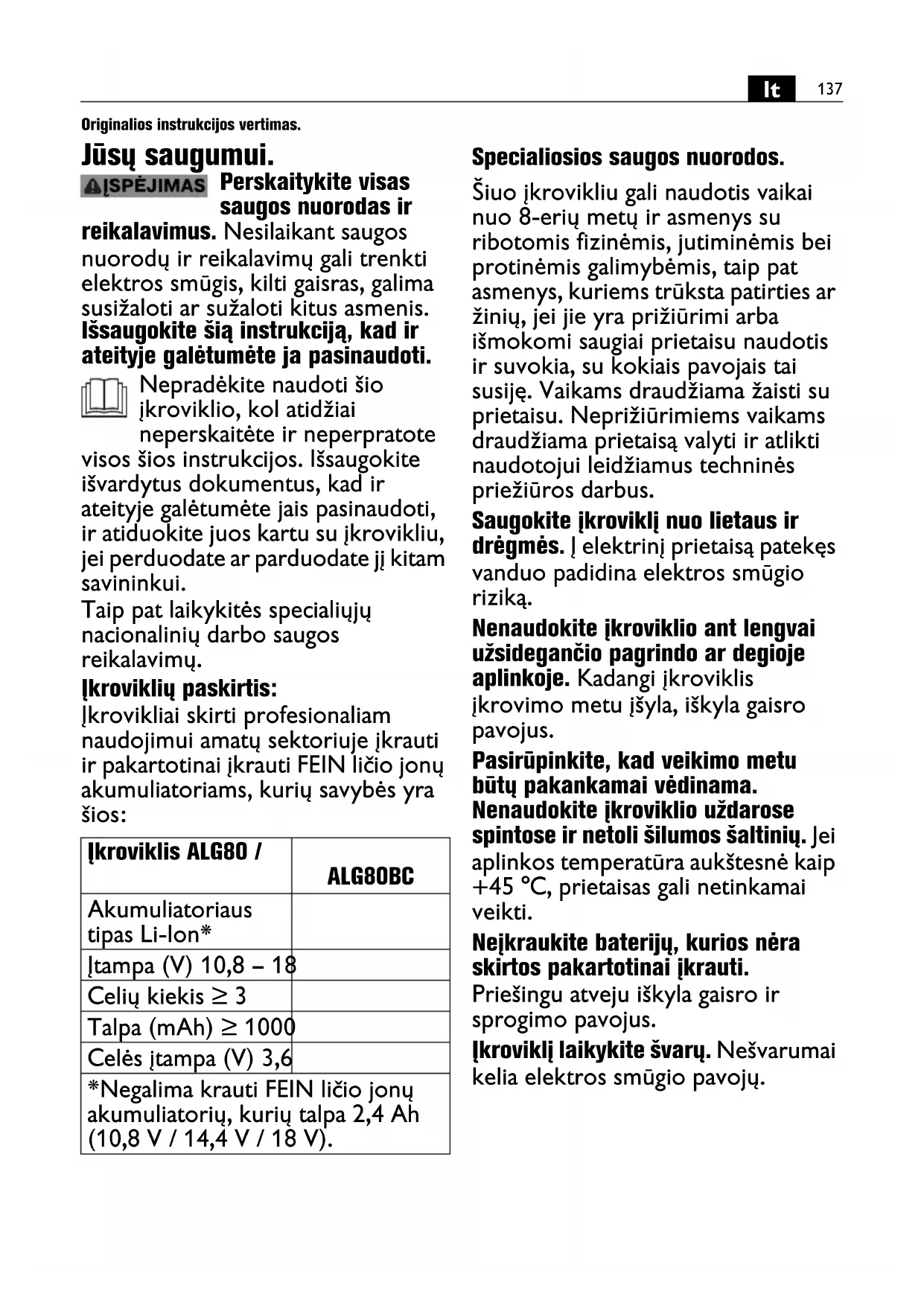

Originalios instrukcijos vertimas. Jūsų saugumui. Perskaitykite visas saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima susižaloti ar sužaloti kitus asmenis. Išsaugokite šią instrukciją, kad ir ateityje galėtumėte ja pasinaudoti. Nepradėkite naudoti šio įkroviklio, kol atidžiai neperskaitėte ir neperpratote visos šios instrukcijos. Išsaugokite išvardytus dokumentus, kad ir ateityje galėtumėte jais pasinaudoti, ir atiduokite juos kartu su įkrovikliu, jei perduodate ar parduodate jį kitam savininkui. Taip pat laikykitės specialiųjų nacionalinių darbo saugos reikalavimų. Įkroviklių paskirtis: Įkrovikliai skirti profesionaliam naudojimui amatų sektoriuje įkrauti ir pakartotinai įkrauti FEIN ličio jonų akumuliatoriams, kurių savybės yra šios: Specialiosios saugos nuorodos. Šiuo įkrovikliu gali naudotis vaikai nuo 8-erių metų ir asmenys su ribotomis fizinėmis, jutiminėmis bei protinėmis galimybėmis, taip pat asmenys, kuriems trūksta patirties ar žinių, jei jie yra prižiūrimi arba išmokomi saugiai prietaisu naudotis ir suvokia, su kokiais pavojais tai susiję. Vaikams draudžiama žaisti su prietaisu. Neprižiūrimiems vaikams draudžiama prietaisą valyti ir atlikti naudotojui leidžiamus techninės priežiūros darbus. Saugokite įkroviklį nuo lietaus ir drėgmės. Į elektrinį prietaisą patekęs vanduo padidina elektros smūgio riziką. Nenaudokite įkroviklio ant lengvai užsidegančio pagrindo ar degioje aplinkoje. Kadangi įkroviklis įkrovimo metu įšyla, iškyla gaisro pavojus. Pasirūpinkite, kad veikimo metu būtų pakankamai vėdinama. Nenaudokite įkroviklio uždarose spintose ir netoli šilumos šaltinių. Jei aplinkos temperatūra aukštesnė kaip +45 °C, prietaisas gali netinkamai veikti. Neįkraukite baterijų, kurios nėra skirtos pakartotinai įkrauti. Priešingu atveju iškyla gaisro ir sprogimo pavojus. Įkroviklį laikykite švarų. Nešvarumai kelia elektros smūgio pavojų. Įkroviklis ALG80 / ALG80BC Akumuliatoriaus tipas Li-Ion* Įtampa (V) 10,8 – 18 Celių kiekis ≥ 3 Talpa (mAh) ≥ 1000 Celės įtampa (V) 3,6 *Negalima krauti FEIN ličio jonų akumuliatorių, kurių talpa 2,4 Ah (10,8 V / 14,4 V / 18 V).138

Kiekvieną kartą prieš pradėdami dirbti, patikrinkite įkroviklį, laidą ir kištuką. Jei pastebite pažeidimų, įkroviklio nenaudokite. Neatidarykite įkroviklio patys, dėl jo remonto kreipkitės tik į FEIN įmonę arba FEIN įgaliotas remonto dirbtuves. Pažeisti įkrovikliai, laidai ir kištukai padidina elektros smūgio pavojų. Jei įkroviklio ketinate nenaudoti ilgesnį laiką, iš jo išimkite akumuliatorių ir ištraukite tinklo kištuką. Energijos taupymas tausoja aplinką. Norėdami atlikti valymo darbus, iš kištukinio lizdo ištraukite įkroviklio kištuką. Iškyla elektros smūgio pavojus. Draudžiama prie įkroviklio prisukti ar prikniedyti lenteles ar ženklus. Pažeista izoliacija neapsaugo nuo elektros smūgio. Naudokite klijuojamuosius ženklus. Įkraukite tik nepažeistus originalius FEIN akumuliatorius, skirtus jūsų elektriniam įrankiui. Įkraunant netinkamus, pažeistus, remontuotus, perdarytus, falsifikuotus ar kitų gamintojų akumuliatorius, iškyla gaisro ir (arba) sprogimo pavojus. Atsargiai! Įkroviklio naudojimas su „Bluetooth

“ gali sukelti trikdžius kitiems prietaisams ir sistemoms, orlaiviams ir medicinos prietaisams (pvz., širdies stimuliatoriams, klausos aparatams). Taip pat negalima visiškai atmesti žalos žmonėms ir gyvūnams, esantiems artimoje aplinkoje, galimybės. Nenaudokite įkroviklio su „Bluetooth

“ greta medicinos prietaisų, chemijos įrenginių, vietų, kuriose yra sprogimo pavojus (pvz., degalinių), vietų, kuriose atliekami sprogdinimai, ir orlaiviuose. Venkite ilgo naudojimo arti savo kūno. Žodinis „Bluetooth

“ ženklas ir jo logotipai yra registruoti „Bluetooth SIG, Inc.“ prekių ženklai ir nuosavybė. Bet koks šio žodinio ženklo ir logotipų naudojimas yra vykdomas pagal „C. & E. Fein GmbH“ turimą licenciją. Naudojami simboliai, trumpiniai ir terminai. Simbolis, ženklas Paaiškinimas Būtinai perskaitykite pridedamus dokumentus, tokius kaip, pvz., naudojimo instrukciją ir bendrąsias saugos nuorodas. Prieš atlikdami šį darbo žingsnį, iš kištukinio lizdo ištraukite kištuką. Patvirtina įkroviklio atitiktį Europos Bendrijos direktyvoms. Patvirtina elektrinio įrankio atitiktį Didžiosios Britanijos (Anglijos, Velso, Škotijos) direktyvoms. Ši nuoroda įspėja apie galimą pavojingą situaciją, kuriai susidarius galima sunkiai ar mirtinai susižaloti. Utilizavimo ženklas: ženklina pakartotinai panaudojamas medžiagas Nebetinkamus naudoti įkroviklius bei kitus elektrinius ir elektroninius gaminius surinkite atskirai ir nugabenkite į antrinių žaliavų tvarkymo vietas perdirbti aplinkai nekenksmingu būdu.139

Valdymo nuorodos. Prie kištukinio lizdo prijunkite įkroviklį be įstatyto akumuliatoriaus. Šviečia šviesos diodų indikatorius ir praneša, kad prietaisas paruoštas eksploatuoti. Įstatykite akumuliatorių. Apie vykstantį įkrovimo procesą praneša mirksintis žalias indikatorius. Apie įkrovimo proceso pabaigą praneša nuolat degantis žalias indikatorius. Kai tik akumuliatoriaus temperatūra pasiekia įkrovimo temperatūrą nuo 5 °C iki 45 °C, automatiškai įjungiamas greitojo įkrovimo režimas. Kai ličio jonų akumuliatoriai įsikrauna, įkroviklis išsijungia automatiškai. Pakartotinai įstatomas įkrautas akumuliatorius perkraunamas, todėl mažėja akumuliatoriaus eksploatavimo trukmė. Jei, nepaisant to, kad akumuliatorius buvo tinkamai įkrautas, po trumpo laiko sumažėja jo įkrova, vadinasi baigėsi akumuliatoriaus eksploatavimo trukmė. Įmontuotas ventiliatorius pasileidžia ir sustoja, priklausomai nuo įkroviklio vidaus temperatūros. ALG80BC žali ir mėlyni šviesos diodai pakaitomis mirksi rodydami, kad „Bluetooth

“ modulis yra paruoštas prisijungti. Jei mėlynas šviesos diodas šviečia nuolat, yra aktyvus „Bluetooth

“ ryšys. Gaminys su dviguba arba sustiprinta izoliacija. Akumuliatoriaus tipas Masė pagal „EPTA-Procedure 01“ Uždelsto veikimo saugiklis, X žymi būdingąją laiko ir srovės kreivę pagal IEC 60127 standarto reikalavimus. Naudokite prietaisą tik patalpose, saugokite nuo lietaus ir drėgmės. Nuolatinė srovė Pavojinga įtampa Įspėjimas dėl elektros įtampos USB įkrovimo jungtis „Bluetooth

“ funkcionalumas A) Mobilieji galutiniai įrenginiai turi būti suderinami su „Bluetooth

Low Energy“ mažai energijos naudojančiais įrenginiais (4.1 versija) ir palaikyti „Generic Access Profile“ (GAP). B) Veikimo diapazonas gali labai skirtis, priklausomai nuo išorinių sąlygų, įskaitant naudojamą priėmimo įrenginį. Uždarose patalpose ir dėl metalinių kliūčių (pvz., sienų, lentynų) „Bluetooth

“ veikimo diapazonas gali būti žymiai mažesnis. Simbolis, ženklas Paaiškinimas

Ženklas Tarptautinis vienetas Nacionalinis vienetas Paaiškinimas

VVVardinė įeinamoji įtampa

V V Apskaičiuotoji išeinamoji nuolatinė įtampa (akumuliatoriaus vardinė įtampa)

WWNaudojamoji galia f Hz Hz Dažnis

maks. mA mA Maks. apskaičiuotoji išeinamoji nuolatinė srovė (maks. krovimo srovė)

min. min. Įkrovimo trukmė

°C/ °F °C/ °F Temperatūra mmMaks. „Bluetooth

Tarptautinės matavimo vienetų sistemos SI baziniai ir išvestiniai vienetai.140

Šviesos diodų indikatoriaus reikšmė Šviesos diodų indikatorius Reikšmė Nuolat šviečiantis žalias indikatorius. Įkroviklis paruoštas eksploatuoti, tinklo įtampa yra. ALG80BC: Mėlyna nuolatinė šviesa Įkroviklis paruoštas eksploatuoti, tinklo įtampa yra. „Bluetooth

“ modulis yra susietas su mobiliuoju įrenginiu. Nuoroda: Bluetooth

modulis po ilgo neveikimo automatiškai persijungia į energijos taupymo režimą. Prijungus ličio jonų akumuliatorių, Bluetooth

modulis vėl įaktyvinamas. Geltona nuolatinė šviesa Akumuliatoriaus temperatūra už įkrovimo temperatūros nuo 5 °C iki +45 °C intervalo ribų. Kai tik akumuliatorius pasiekia leidžiamą įkrovimo temperatūrą, įjungiamas greitojo įkrovimas režimas. Raudona nuolatinė šviesa Įkrovimas negalimas. Galimos priežastys: – Užteršti kontaktai. Priemonės: kontaktus nuvalykite kelis kartus įdėdami ir išimdami akumuliatorių. – Pažeistas akumuliatorius. Priemonės: akumuliatorių pakeiskite! Įkrovimo procesas Žalia nuolatinė šviesa Mirksinti šviesos indikatorius Paleidžiamas greitojo įkrovimo režimas. Suaktyvintas greitojo įkrovimo režimas. Akumuliatoriaus įkrovos būklė ≤ 25% Suaktyvintas greitojo įkrovimo režimas. Akumuliatoriaus įkrovos būklė ≤ 50%141

“ ryšys Sujungus įkroviklį su „Bluetooth

Low Energy“ palaikančiu įrenginiu, duomenis galima perkelti tarp įkroviklio ir įrenginio. Norėdami tai padaryti, įkelkite FEIN paslaugų programėlę į savo mobilųjį įrenginį ir vykdykite FEIN paslaugų programėlė instrukcijas. FEIN paslaugų programėlės teikiamos galimybės: – FEIN elektrinių įrankių registravimas – FEIN elektrinių įrankių administravimas – Įkroviklio ir akumuliatoriaus būklės tikrinimas – Prieiga prie kitos informacijos FEIN paslaugų programėlės QR kodą rasite čia: Nuoroda: Jei į įkroviklį įstatomos pilnai įkrautos akumuliatorių baterijos, įkroviklis lieka neaktyvus, o programėlė my.FEIN akumuliatorių baterijos neatpažįsta. Bandykite dar kartą, kai tik akumuliatorių baterija iš dalies išsikraus. Jei akumuliatorių baterijos pagaminimo data yra ankstesnė nei 2021-01-01, tam tikrais atvejais programėlėje my.FEIN serijos numeris gali būti rodomas neteisingai. Tokiu atveju jūs galite perskaityti tik esamą įkrovos būseną. Prijungtos akumuliatorių baterijos įkrovimo ciklų skaičiaus parodyti negalima. Techninė priežiūra ir remonto dirbtuvės. Kartą per savaitę, o jei prietaisą naudojate nuolat – tai dažniau, atlikite šiuos veiksmus: – Užtikrinkite, kad kontaktai lizde būtų švarūs. – Elektrinius kontaktus valykite tik sausuoju būdu. – Saugokite, kad į įkroviklio korpusą nepatektų metalo drožlių. Jei pažeistas įkroviklio jungiamasis laidas, jį reikia pakeisti specialiu jungiamuoju laidu, kurį galima įsigyti pas gamintoją arba jo atstovą. Įstatyminė garantija ir savanoriška gamintojo garantija. Gaminiui įstatyminė garantija suteikiama pagal šalyje, kurioje buvo pateiktas rinkai, galiojančius įstatyminius aktus. Be to, FEIN suteikia garantiją pagal FEIN gamintojo garantinį raštą. Jūsų įkroviklio pateiktame komplekte gali būti tik dalis šioje naudojimo instrukcijoje aprašytos ar pavaizduotos papildomos įrangos. Aplinkosauga, šalinimas. Pakuotės, netinkami naudoti įkrovikliai ir papildoma įranga turi būti perdirbami aplinkai nekenksmingu būdu. Utilizuoti atiduokite tik išsikrovusius akumuliatorius. Jei akumuliatoriai nėra visiškai išsikrovę, kad apsaugotumėte nuo trumpojo jungimo, kištukines jungtis izoliuokite lipniąja juosta. Suaktyvintas greitojo įkrovimo režimas. Akumuliatoriaus įkrovos būklė ≤ 75% Greitojo įkrovimo režimas baigtas. Akumuliatoriaus įkrovos būklė ≥ 75% Nuolat IŠJUNGTAS šviesos indikatorius, nors įstatytas akumuliatorius: Greitojo įkrovimo režimas baigtas. Įkroviklyje esantis akumuliatorius jau ilgiau kaip 1 valanda pilnai įkrautas. Dėl technologinių priežasčių kroviklio ir akumuliatoriaus įkrovos indikatoriai kartais gali rodyti skirtingai. Šviesos diodų indikatorius Reikšmė iOS > V5.0 Android > V6.0142
