使用説明書 Multimaster AMM 300 Plus Start Fein

充电器处在待命状态，充电器已经带电压。 Bluetooth

V 伏 測定的輸出直流電壓（蓄電池額定電壓）

°C/ °F °C/°F 溫度 m 米 最大傳輸距離 Bluetooth

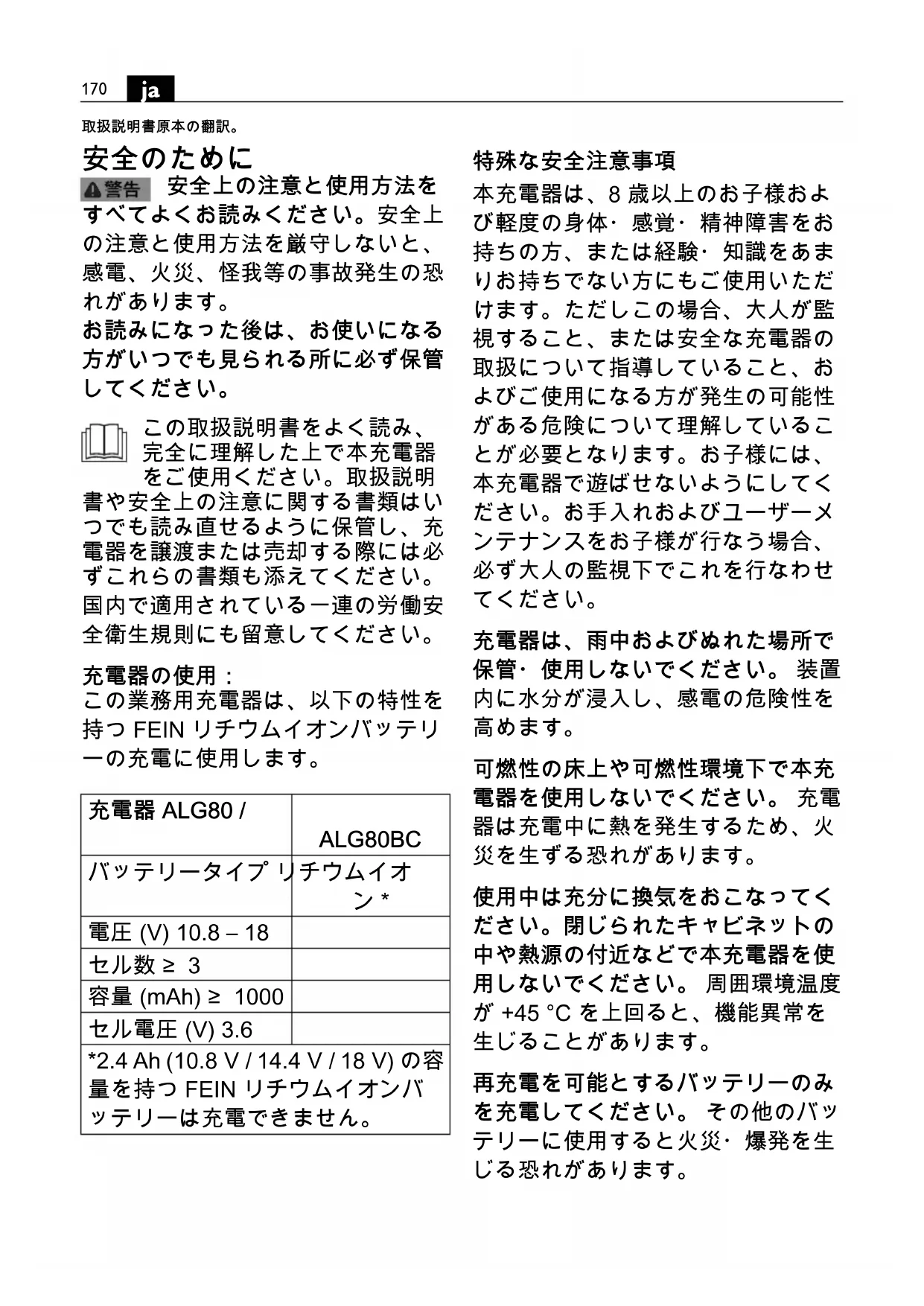

安全上の注意と使用方法を すべてよくお読みください。安全上 の注意と使用方法を厳守しないと、 感電、火災、怪我等の事故発生の恐

お読みになった後は、お使いになる 方がいつでも見られる所に必ず保管

この取扱説明書をよく読み、 完全に理解した上で本充電器 をご使用ください。取扱説明 書や安全上の注意に関する書類はい つでも読み直せるように保管し、充 電器を譲渡または売却する際には必 ずこれらの書類も添えてください。 国内で適用されている一連の労働安 全衛生規則にも留意してください。

この業務用充電器は、以下の特性を 持つ FEIN リチウムイオンバッテリ ーの充電に使用します。

本充電器は、8 歳以上のお子様およ び軽度の身体・感覚・精神障害をお 持ちの方、または経験・知識をあま りお持ちでない方にもご使用いただ けます。ただしこの場合、大人が監 視すること、または安全な充電器の 取扱について指導していること、お よびご使用になる方が発生の可能性 がある危険について理解しているこ とが必要となります。お子様には、 本充電器で遊ばせないようにしてく ださい。お手入れおよびユーザーメ ンテナンスをお子様が行なう場合、 必ず大人の監視下でこれを行なわせ

充電器は、雨中およびぬれた場所で 保管・使用しないでください。 装置 内に水分が浸入し、感電の危険性を

可燃性の床上や可燃性環境下で本充 電器を使用しないでください。 充電 器は充電中に熱を発生するため、火 災を生ずる恐れがあります。 使用中は充分に換気をおこなってく ださい。閉じられたキャビネットの 中や熱源の付近などで本充電器を使 用しないでください。 周囲環境温度 が +45 °C を上回ると、機能異常を 生じることがあります。 再充電を可能とするバッテリーのみ を充電してください。 その他のバッ テリーに使用すると火災・爆発を生

充電器 ALG80 / ALG80BC バッテリータイプ リチウムイオ

電圧 (V) 10.8 – 18 セル数 ≥ 3 容量 (mAh) ≥ 1000 セル電圧 (V) 3.6 *2.4 Ah (10.8 V / 14.4 V / 18 V) の容 量を持つ FEIN リチウムイオンバ ッテリーは充電できません。171

充電器をきれいに保ってください。 汚れていると感電を生じる恐れがあ

充電器やコードおよびコンセントが 破損していないかを必ず確認してか らご使用ください。充電器に破損が みられる場合には、使用をお避けく ださい。充電器をご自分で分解しな いでください。修理は必ず FEIN サ ービスセンターまたは FEIN 認定サ ービスセンターにお申し付けくださ い。 充電器やコード、コンセントの 破損は感電の危険を増加させます。 バッテリーを長時間使用しない場合 には、これを充電器から取外し、電 源プラグを外してください。 エネル ギーの節約は環境を守ります。 充電器を掃除する際には、電源プラ グをコンセントから引き抜いてくだ さい。 感電を生じる恐れがありま

表示板やマーク板の充電器上への固 定にはネジやリベットを使用しない でください。 絶縁機構を破損し、感 電を防げなくなる恐れがあります。 貼付式の表示板を使用してくださ

お手持ちのツールに適した正常な純 正 FEIN バッテリーのみをご使用の うえ、充電してください。 不適切 な、または破損した、もしくは修 理・改造されたバッテリーや模造 品、他社製品を充電すると、火災や 爆発の事故が発生する危険がありま

た充電器を使用すると、他の機器、 設備、飛行機、医療機器 ( ペースメ ーカー、補聴器等 ) と干渉すること があります。同様に、付近にいる人 や動物に害をおよぼす可能性も否定 できません。 Bluetooth

された充電器は、医療機器や化学設 備、爆発の危険のある領域 ( ガソリ ンスタンド等 ) の近く、および爆発 域や飛行機の中で使用しないでくだ さい。長時間にわたって人体のすぐ 近くで使用しないでください。 Bluetooth

のワードマークおよびロ ゴは、Bluetooth SIG, Inc. の登録商 標です。C. & E. Fein GmbH では、 ライセンスの下でこのワードマーク およびロゴを使用しています。 本説明書で使用中のマーク、略号および用語

取扱説明書や安全上の一般注意事項などの付属文書を必ずお読みください。 コンセントから電源プラグを抜いてから、この作業をおこなってください。 本充電器が欧州共同体の基準に準拠していることを示しています。 電動工具に関するイギリス （イングランド、ウェールズ、スコットランド）の指令に適 合していることを示しています。 この表示は死傷事故の原因となりかねない危険な状況であることを示しています。172

取り扱いにあたっての注意 充電器はバッテリーを取り除いた状態でコンセントに 差し込んでください。緑色の LED ランプが点灯し、運 転準備が整っていることを示します。 バッテリーを装着してください。 充電中は緑色の LED が点滅します。 充電が終了すると、緑色の LED が継続的に点灯しま

バッテリー温度が充電温度領域 （5 °C ～ 45 °C） 内に あると、敏速充電機能が自動的に開始します。 リサイクルマーク：リサイクル可能な材料を示しています 使用しなくなった充電器やその他の電子・電気機器は分別回収し、環境に準じた方法で再

製品の絶縁機構が二重または増強仕様となっていることを示しています。

重量 （EPTA-Procedure 01 に準拠して測定されています） 遅断型ヒューズ、X は IEC 60127 に準拠した時間 / 電流特性曲線のためのものです。 本充電器は屋内でのみご使用になり、雨や湿気にさらさないでください。

危険電圧を警告しています USB 充電ポート Bluetooth

A) モバイルデバイスは、Bluetooth

-Low-Energy デバイス ( バージョン 4.1) との互換性を持 ち、Generic Access Profile (GAP) に対応していることが必要です。 B) 到達距離は外部の状況、使用中の受信デバイスに応じて大きく異なります。閉鎖された空 間および金属製の障壁 ( 壁、棚等 ) の存在によって、Bluetooth

の到達距離は大幅に短縮 されることがあります。

V V 定格出力直流電圧 （バッテリーの定格電圧）

W W 電力消費量 f Hz Hz 周波数

max mA mA 最大定格出力直流電流 （最大充電電流）

国際単位系 （SI）で使用されている基本単位お よび組立単位。173

リチウムイオン （Li-Ion） 電池が完全に充電されると、 充電器のスイッチは自動的に切れます。 充電されたバッテリーを繰り返し再充電すると、バッ テリーが過充電され、寿命に悪影響を与えます。 バッテリーを正しく充電したにも関わらず短時間で再 び充電が必要となる場合、バッテリー寿命が過ぎてい

充電器内部の温度に応じて、内蔵ファンが始動したり

ALG80BC では、緑色の LED と青色の LED が交互に点

モジュールが接続可能であ ることを知らせます。青色の LED の点灯は、 Bluetooth

が接続済みであることを示します。 LED 表示の意味 LED 表示 意味 緑色の点灯光 充電器の運転準備が完了しています。定格電圧が存在します。 ALG80BC:

充電器の運転準備が完了しています。定格電圧が存在します。 Bluetooth

モジュールはモバイルデバイスとペアリングされています。

長時間使用しなかった場合、Bluetooth

モジュールは自動的に省エネモードに切 り替わります。リチウムイオンバッテリーを再度差し込むと、Bluetooth

黄色の点灯光 バッテリー温度が 5 °C ～ +45 °C の充電温度範囲外にあります。バッテリー温度 が充電温度範囲に到達すると、クイック充電機能が始動します。 赤色の継続点灯光 充電が不可能です。以下の問題が生じていることがあります。 – 接点部に汚れがある。対処方法：バッテリーを何度か挿入したり出したりする ことにより接点部の異物を取り除いてください。 – バッテリーが故障している。対処方法：バッテリーを交換してください！

LED 点滅 クイック充電をスタートします。174

-Low-Energy 仕様のデバイスとペアリングす ると、充電器とエンドデバイス間でデータを伝送でき るようになります。ご使用中のモバイルデバイス上で FEIN Service-App をダウンロードし、FEIN Service- App の指示に従ってください。 FEIN Service-App の機能 : – FEIN 電動ツールの登録 – FEIN 電動ツールの管理 – 充電器とバッテリーのステータスチェック – その他の情報へのアクセス FEIN Service-App の QR コード :

完全に充電されたバッテリーパックを充電器に差し込 んでも、充電器は起動せず、 my.FEIN アプリはバッテ リーパックを検知しません。 バッテリーパックの充電量がやや減ってから検知を再

2021 年 1 月 1 日以前に製造されたバッテリーパックで は、 my.FEIN アプリ上で異なるシリアルナンバーが表 示されることがあります。この場合、現在の充電状況 のみを確認することができます。挿入中にあるバッテ リーパックの充電サイクル数は表示されません。 メンテナンスおよび顧客サービス 通常は週 1 回、使用頻度が高い場合にはより頻繁にメ ンテナンスをおこなってください。 – 差込み部分の接点部をきれいに保ってください。 – 電気接点部は乾いた布で掃除してください。 – 充電器のハウジング内に金属屑が侵入しないようご

充電器の接続線が破損している場合、専用の接続線と 交換する必要があります。これはメーカーもしくは代 理店でご入手いただけます。

製品保証に関しては、本製品が販売される国で定めら れた法的規定が適用されます。 さらに FEIN 社の保証内 容に従い、保証が適用されます。 本充電器の納品範囲は本取扱説明書に記載され、図示 されたアクセサリーの一部のみが含まれています。

梱包資材、使用済みの充電器およびアクセサリーは、 環境にやさしい資源リサイクルのために分別してくだ

バッテリーは必ず完全放電した状態で分別回収用とし

バッテリーが完全放電されていない場合には、短絡予 防措置としてコネクター部に接着テープを貼り、絶縁

敏速充電機能が起動しています。 バッテリーの充電状況 ≤ 25% 敏速充電機能が起動しています。 バッテリーの充電状況 ≤ 50% 敏速充電機能が起動しています。 バッテリーの充電状況 ≤ 75% クイック充電が完了しています。 バッテリーの充電状況 ≥ 75% バッテリーを差し込んでも LED が全くオンにならない : クイック充電が完了しています。 バッテリーが充電器上でフルに充電されてから、1 時間以上が経過しています。 技術上の理由から、充電器およびバッテリーの充電状況表示は時折異なることがあります。 LED 表示 意味 iOS V5.0 以上 Android V6.0 以上175
