KÄYTTÖOHJE Multimaster AMM 300 Plus Start Fein

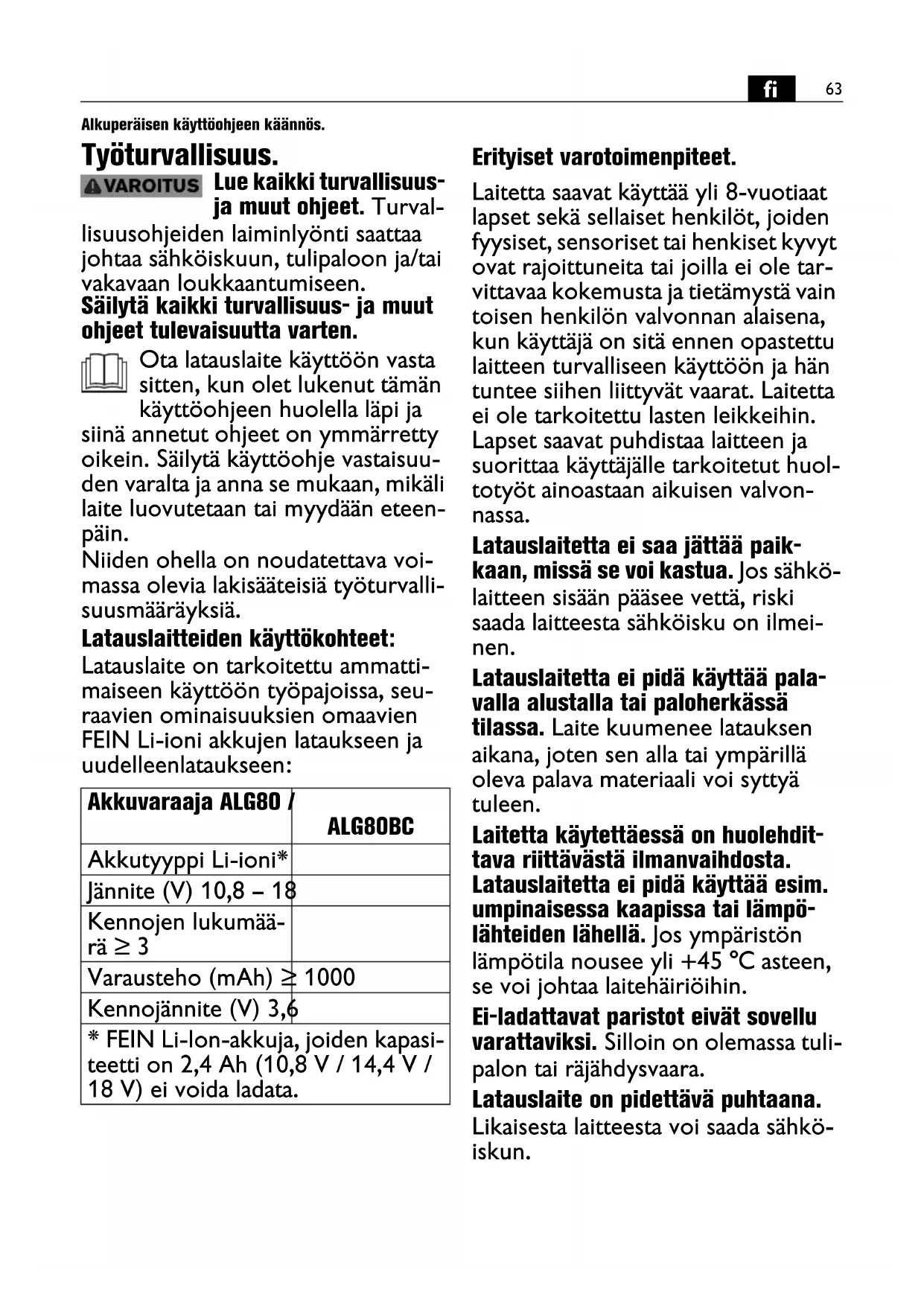

Alkuperäisen käyttöohjeen käännös. Työturvallisuus. Lue kaikki turvallisuus- ja muut ohjeet. Turval- lisuusohjeiden laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Ota latauslaite käyttöön vasta sitten, kun olet lukenut tämän käyttöohjeen huolella läpi ja siinä annetut ohjeet on ymmärretty oikein. Säilytä käyttöohje vastaisuu- den varalta ja anna se mukaan, mikäli laite luovutetaan tai myydään eteen- päin. Niiden ohella on noudatettava voi- massa olevia lakisääteisiä työturvalli- suusmääräyksiä. Latauslaitteiden käyttökohteet: Latauslaite on tarkoitettu ammatti- maiseen käyttöön työpajoissa, seu- raavien ominaisuuksien omaavien FEIN Li-ioni akkujen lataukseen ja uudelleenlataukseen: Erityiset varotoimenpiteet. Laitetta saavat käyttää yli 8-vuotiaat lapset sekä sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt ovat rajoittuneita tai joilla ei ole tar- vittavaa kokemusta ja tietämystä vain toisen henkilön valvonnan alaisena, kun käyttäjä on sitä ennen opastettu laitteen turvalliseen käyttöön ja hän tuntee siihen liittyvät vaarat. Laitetta ei ole tarkoitettu lasten leikkeihin. Lapset saavat puhdistaa laitteen ja suorittaa käyttäjälle tarkoitetut huol- totyöt ainoastaan aikuisen valvon- nassa. Latauslaitetta ei saa jättää paik- kaan, missä se voi kastua. Jos sähkö- laitteen sisään pääsee vettä, riski saada laitteesta sähköisku on ilmei- nen. Latauslaitetta ei pidä käyttää pala- valla alustalla tai paloherkässä tilassa. Laite kuumenee latauksen aikana, joten sen alla tai ympärillä oleva palava materiaali voi syttyä tuleen. Laitetta käytettäessä on huolehdit- tava riittävästä ilmanvaihdosta. Latauslaitetta ei pidä käyttää esim. umpinaisessa kaapissa tai lämpö- lähteiden lähellä. Jos ympäristön lämpötila nousee yli +45 °C asteen, se voi johtaa laitehäiriöihin. Ei-ladattavat paristot eivät sovellu varattaviksi. Silloin on olemassa tuli- palon tai räjähdysvaara. Latauslaite on pidettävä puhtaana. Likaisesta laitteesta voi saada sähkö- iskun. Akkuvaraaja ALG80 / ALG80BC Akkutyyppi Li-ioni* Jännite (V) 10,8 – 18 Kennojen lukumää- rä ≥ 3 Varausteho (mAh) ≥ 1000 Kennojännite (V) 3,6

Ennen jokaista käyttökertaa on tar- kastettava itse laitteen, sen liitäntä- johdon ja -pistokkeen kunto. Mikäli havaitaan vaurioita, laitetta ei saa käyttää. Latauslaitetta ei pidä avata itse vaan kunnostustyöt on tilattava aina FEIN-jälleenmyyjän kautta tai FEIN-sopimuskorjaamosta. Jos lataus- laite, sen liitäntäjohto tai pistoke on viallinen, riski saada sähköisku on ilmeinen. Kun latauslaitetta ei käytetä, ota akku pois ja vedä verkkopistoke irti. Niin säästät energiaa ja suojelet ympäristöä. Ennen kuin latauslaitetta ryhdytään puhdistamaan, pistoke on vedettävä irti pistorasiasta. Muutoin on ole- massa sähköiskun vaara. Latauslaitteeseen ei missään tapa- uksessa saa kiinnittää kilpiä, tun- nuksia tms. ruuvaamalla tai niittaamalla. Silloin sen eristys vioit- tuu eikä suojaa enää sähköiskuilta. Suositamme tarrakiinnitteisiä kilpiä. Lataa vain ehjiä, alkuperäisiä FEIN- akkuja, jotka on suunniteltu kysei- seen sähkötyökaluun. Mikäli lataus- laitteella varataan vääräntyyppisiä, vioittuneita, kunnostetttuja tai kier- rätettyjä akkuja, piraattituotteita tai vieraan valmistajan akkuja, on ole- massa tulipalon ja/tai räjähdyksen vaara. Varoitus! Latauslaitteen käyttö Blue- tooth

kanssa saattaa aiheuttaa häiriöitä muissa laitteissa ja laitteis- toissa, lentokoneissa ja lääketieteel- lisissä laitteissa (esim. sydämentahdistimissa ja kuulolait- teissa). Samoin vaurioita välittömäs- sä läheisyydessä olevissa ihmisissä ja eläimissä ei voi täysin sulkea pois. Älä käytä Bluetooth

kytkettyä lata- uslaitetta lähellä lääketieteellisiä lait- teita, kemiallisia laitteistoja, alueita, joissa esiintyy räjähdysvaara (esim. Huoltoasemat), räjähdysalueilla tai lentokoneissa. Vältä pitkäaikaista käyttöä kehon välittömässä läheisyy- dessä. Bluetooth

-sanamerkki ja myös sen kuviomerkki ovat rekisteröityjä tava- ramerkkejä ja Bluetooth SIG, Inc.:in omaisuutta. Tämän sanamerkin ja kuviomerkin käyttö tapahtuu lisens- sillä C. & E. Fein GmbH:n kautta. Symbolit, lyhenteet ja erikoissanasto. Piktogrammit Selitys Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä. Vedä aivan ensimmäiseksi verkkopistoke pistorasiasta. Vaatimustenmukaisuusvakuutus: latauslaite vastaa EU-direktiivien vaatimuksia. Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti. Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapaturmaan tai jopa hengenvaaraan. Kierrätysmerkki: uusiokäyttöön kelpaavien materiaalien tunnistukseen Käytöstä poistettua latauslaitetta ei saa heittää pois vaan se on ympäristönsuojelusyistä johdettava kierrätykseen kuten kaikki muutkin sähkö- ja elektroniikkalaitteet.65

Työstöohjeita. Liitä latauslaite pistorasiaan ilman asennettua akkua. Vihreä LED-näyttö syttyy ja osoittaa käyttövalmiuden. Aseta akku laitteeseen. Vihreästä vilkkuvalosta tunnistaa, että lataus on käynnis- sä. Kun akku on ladattu valmiiksi, vihreä valo palaa jatku- vasti. Pikalataus käynnistyy automaattisesti, kun akun lämpö- tila on latauksen vaatimassa lämpötilassa 5 °C – 45 °C. Litium-ioniakkuja varattaessa latauslaite kytkeytyy auto- maatisesti pois päältä, kun akku on varautunut. Jo ladattua akkua ei pidä kytkeä lataukseen uudelleen, se on vain haitaksi ja lyhentää akun käyttöikää. Jos akku oikein tehdyn latauksen jälkeen menettää lyhyen ajan kuluessa selvästi tehoa, sen elinikä alkaa umpeutua. Sisäänrakennettu tuuletin käynnistyy ja pysähtyy riip- puen latauslaitteen sisälämpötilasta. Mallissa ALG80BC vihreän ja sinisen LEDin vuorovilkku viestittää Bluetooth

-moduulin valmiudesta yhdistämi- seen. Jos sininen LED palaa pysyvästi, Bluetooth

yhteys on aktiivinen. Tuote, jossa on vahvistettu tai kaksoiseristys Akkutyyppi Paino vastaa EPTA-Procedure 01-tietoja Hidas sulake, X tarkoittaa aika-/virta-säätökäyrää standardin IEC 60127 mukaan. Laitetta saa käyttää vain sisätiloissa eikä sitä saa jättää sateeseen tai alttiiksi kosteudelle. Tasavirta Vaarallinen jännite Varo sähkövirtaa USB latausliitäntä Bluetooth

toiminta A) Langattomien päätelaitteiden täytyy olla yhteensopivia Bluetooth

-Low-Energy-Geräten (versio 4.1) kanssa sekä tukea Generic Access Profile (GAP)-profiilia. B) Kantomatka saattaa vaihdella suuresti riippuen ulkoisista olosuhteista sekä käytetystä vastaanottolaitteesta. Sisällä suljetuissa tiloissa sekä metallisten esteiden (esim. seinien, hyllyjen) johdosta saattaa Bluetooth

-kantomatka olla huomattavasti pienempi. Piktogrammit Selitys

Merkki Kansainvälinen yksikkö Kansallinen yksikkö Selitys

max mA mA Suurin nimellinen ulostulojännite (korkein latausnimellisvirta)

Kansainväliseen SI-järjestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt.66

LED-näytön merkitys LED-valo Merkitys vihreä jatkuva valo Latauslaite on käyttövalmis, verkkovirta on päällä. ALG80BC: sininen kestovalo Latauslaite on käyttövalmis, verkkovirta on päällä. Bluetooth

-moduuli on kytketty langattomaan päätelaitteeseen. Huomautus: Bluetooth

-moduuli kytkeytyy automaattisesti energiasäästötilaan pidemmän toi- mettomuuden jälkeen. Liittämällä Li-ioni akku uudelleen, Bluetooth

-moduuli akti- voituu taas. keltainen jatkuva valo Akun lämpötila on latausalueen 5 °C - +45 °C ulkopuolella. Pikalataus käynnistyy heti akun saavutettua sallitun latauslämpötila-alueen. punainen jatkuva valo Lataus ei käynnisty, mahdollinen syy: – Kosketinpinnat ovat likaiset. Apukeino: Irrota ja aseta akku taas paikalleen usean kerran peräkkäin, niin kosketinpinnat puhdistuvat. – Akku on vioittunut. Apukeino: Vaihda uusi akku! Lataustapahtuma vihreä jatkuva valo vilkkuva LED Pikalataus käynnistyy. Pikalataus on käynnissä. Akun varaustilanne ≤ 25% Pikalataus on käynnissä. Akun varaustilanne ≤ 50% Pikalataus on käynnissä. Akun varaustilanne ≤ 75%67

-yhteys Kytkemällä latauslaite Bluetooth

-Low-Energy-sopi- vaan päätelaitteeseen voidaan tietoja siirtää latauslait- teen ja päätelaitteen välillä. Lataa tätä varten FEIN Service-App langattomaan päätelaitteesi ja noudata FEIN Service-App:in ohjeita. FEIN Service-App mahdollistaa: – FEIN-sähkötyökalujen rekisteröinnin – FEIN-sähkötyökalujen hallinnon – latauslaitteen ja akun tilatestauksen – pääsyn lisätietoihin. QR-koodin FEIN Service-App:ia varten löydät tästä: Ohje: Jos täysin ladatut akut liitetään latauslaitteeseen, lataus- laite pysyy inaktiivisena eikä my FEIN App tunnista akkua. Kokeile uudelleen heti, kun akku on osittain purkautu- nut. Akuilla, joiden valmistuspäivämäärä on ennen

01.01.2021 voi satunnaisesti esiintyä väärän sarjanume-

ron osoitus my FEIN App ohjelmassa. Tässä tapauksessa voit lukea ainoastaan ajankohtaisen lataustilan. Liitetyn akun lataussyklien osoitus ei ole mahdollinen. Kunnossapito, huolto. Kerran viikossa tai useammin, mikäli laite on käytössä usein: – Pidä akkusyvennyksen koskettimet puhtaina. – Sähkökoskettimet saa ainoastaan kuivapuhdistaa. – Katso, ettei latauslaitteen sisään joudu metallilastuja. Jos Latauslaitteen liitäntäjohto on vaurioitunut, tulee se korvata erikoisella liitäntäjohdolla, jonka saa valmista- jalta tai tämän edustajalta. Takuu. Tuotteeseen pätee takuu, joka vaaditaan sen tuonti- maassa. Sen ohella pätee FEINin takuuehdoissa määrit- tämä valmistajakohtainen takuu. Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu latauslaitteen toi- mitussisältöön. Ympäristönsuojelu, jätehuolto. Huolehdi siitä, että pakkausmateriaali, käytöstä pois- tettu latauslaite ja sen lisätarvikkeet johdetaan kierrä- tykseen. Käytettyjen akkujen on oltava purkautuneessa tilassa, kun ne hävitetään. Jos akku ei ole täysin tyhjä, sen liitin on eristettävä tar- ranauhalla oikosulkujen välttämiseksi. Pikalataus on päättynyt Akun varaustilanne ≥ 75% LED-näyttö pysyvästi OFF yhdistetyllä akulla: Pikalataus on päättynyt Akku on ollut jo yli 1 tunnin täysin ladattuna latauslaitteessa. Latauslaitteen ja akun latausnäytöt voivat teknisistä syistä ajoittain poiketa toisistaan. LED-valo Merkitys iOS > V5.0 Android > V6.068
