MANUALE UTENTE Multimaster AMM 300 Plus Start Fein

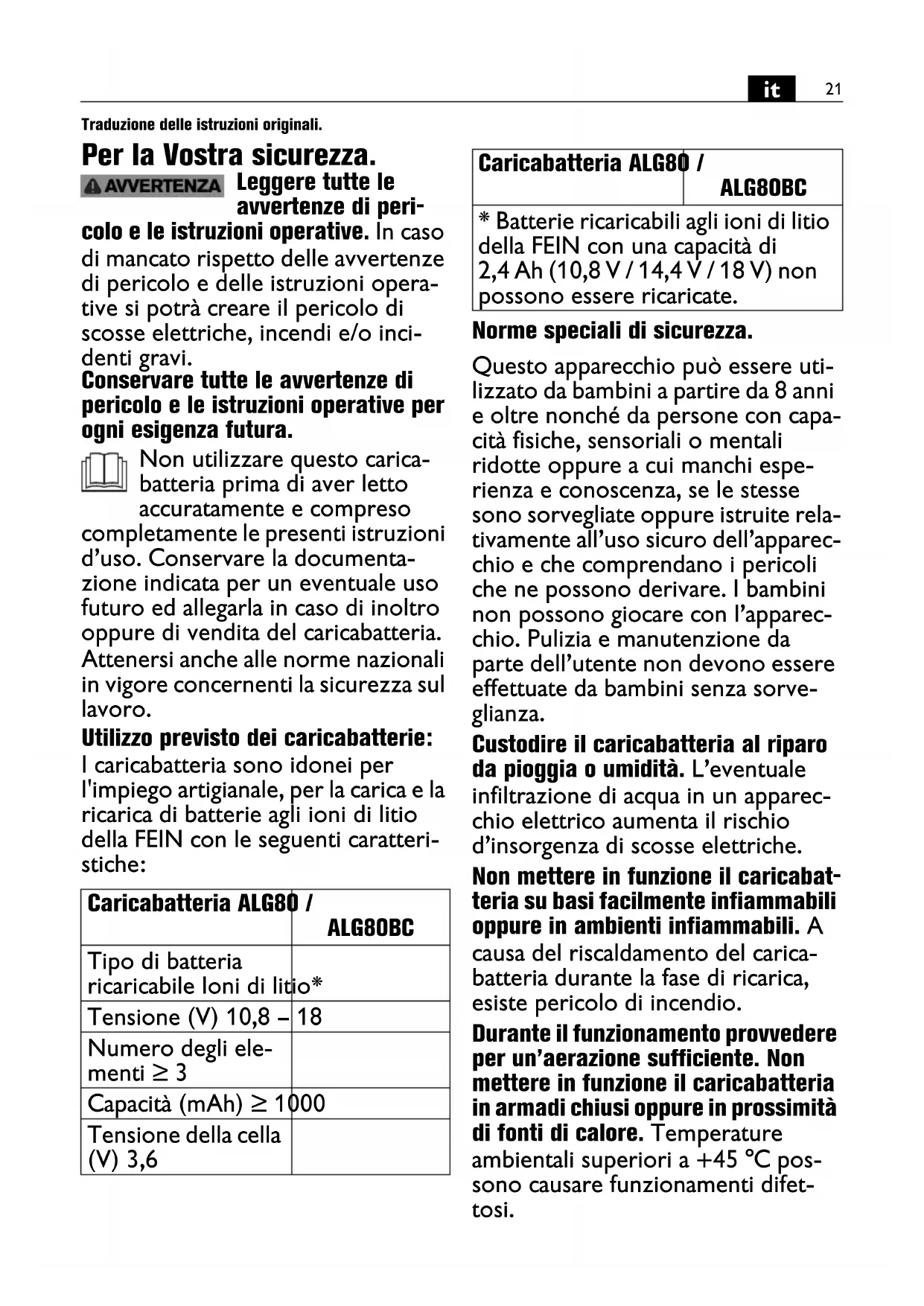

Traduzione delle istruzioni originali. Per la Vostra sicurezza. Leggere tutte le avvertenze di peri- colo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni opera- tive si potrà creare il pericolo di scosse elettriche, incendi e/o inci- denti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Non utilizzare questo carica- batteria prima di aver letto accuratamente e compreso completamente le presenti istruzioni d’uso. Conservare la documenta- zione indicata per un eventuale uso futuro ed allegarla in caso di inoltro oppure di vendita del caricabatteria. Attenersi anche alle norme nazionali in vigore concernenti la sicurezza sul lavoro. Utilizzo previsto dei caricabatterie: I caricabatteria sono idonei per l'impiego artigianale, per la carica e la ricarica di batterie agli ioni di litio della FEIN con le seguenti caratteri- stiche: Norme speciali di sicurezza. Questo apparecchio può essere uti- lizzato da bambini a partire da 8 anni e oltre nonché da persone con capa- cità fisiche, sensoriali o mentali ridotte oppure a cui manchi espe- rienza e conoscenza, se le stesse sono sorvegliate oppure istruite rela- tivamente all’uso sicuro dell’apparec- chio e che comprendano i pericoli che ne possono derivare. I bambini non possono giocare con l’apparec- chio. Pulizia e manutenzione da parte dell’utente non devono essere effettuate da bambini senza sorve- glianza. Custodire il caricabatteria al riparo da pioggia o umidità. L’eventuale infiltrazione di acqua in un apparec- chio elettrico aumenta il rischio d’insorgenza di scosse elettriche. Non mettere in funzione il caricabat- teria su basi facilmente infiammabili oppure in ambienti infiammabili. A causa del riscaldamento del carica- batteria durante la fase di ricarica, esiste pericolo di incendio. Durante il funzionamento provvedere per un’aerazione sufficiente. Non mettere in funzione il caricabatteria in armadi chiusi oppure in prossimità di fonti di calore. Temperature ambientali superiori a +45 °C pos- sono causare funzionamenti difet- tosi. Caricabatteria ALG80 / ALG80BC Tipo di batteria ricaricabile Ioni di litio* Tensione (V) 10,8 – 18 Numero degli ele- menti ≥ 3 Capacità (mAh) ≥ 1000 Tensione della cella (V) 3,6

• Batterie ricaricabili agli ioni di litio della FEIN con una capacità di 2,4 Ah (10,8 V / 14,4 V / 18 V) non possono essere ricaricate. Caricabatteria ALG80 / ALG80BC22

Non caricare batterie non ricarica- bili. In caso contrario esiste il peri- colo di incendio ed esplosione. Avere cura di mantenere il caricabat- teria sempre pulito. A causa di spor- cizia si crea il pericolo di una scossa elettrica. Prima di ogni impiego controllare il caricabatteria, il cavo e la spina. Non utilizzare il caricabatteria in caso venissero riscontrati dei danni. Non aprire mai personalmente il carica- batteria e farlo riparare esclusiva- mente dalla FEIN oppure da una officina autorizzata FEIN. Caricabat- teria, cavi e spine danneggiati aumen- tano il rischio di una scossa elettrica. In caso di lungo periodo di tempo di inutilizzo dell’apparecchio, togliere la batteria dal caricabatteria e stac- care la spina. Il risparmio di energia è importante per l’ambiente. Durante i lavori di pulizia staccare la spina del caricabatteria dalla presa. Esiste il pericolo di una scossa elet- trica. È vietato avvitare oppure fissare con rivetti cartelli e targhette sul carica- batteria. Un isolamento danneggiato non offre alcuna protezione contro scosse elettriche. Utilizzare targhette adesive. Ricaricare esclusivamente batterie ricaricabili originali FEIN intatte adatte per l’elettroutensile. In caso di ricarica di batterie non corrette, dan- neggiate riparate oppure rigenerate, di imitazioni e prodotti di terzi, esi- ste il pericolo di incendio e/o di esplosione. Attenzione! L'impiego del caricabat- teria con Bluetooth

può causare disturbi in altri apparecchi ed impianti, aerei e dispositivi medici (ad es. in pacemaker, apparecchi acustici). Non può essere inoltre completamente escluso un danno a persone ed animali nelle immediate vicinanze. Non utilizzare il caricabat- teria con Bluetooth

in prossimità di dispositivi medici, impianti chimici, aree con pericolo di esplosioni (ad es. distributori di benzina), in aree esplosive e in aerei. Evitare il funzio- namento per lungo tempo in diretta prossimità del corpo. Il marchio denominativo Bluetooth

ed anche i suoi loghi sono marchi registrati e proprietà della Bluetooth SIG, Inc. L'impiego di questo marchio e dei loghi da parte della C. & E. Fein GmbH avviene su licenza. Simboli, abbreviazioni e termini utilizzati. Simbolo Descrizione La documentazione allegata, come le istruzioni per l’uso e le indicazioni generali di sicu- rezza devono essere lette assolutamente. Prima di questa operazione staccare la spina di rete dalla presa. Conferma la conformità del caricabatteria con le direttive della Comunità Europea. Certifica la conformità dell'elettroutensile alle direttive della Gran Bretagna (Inghilterra, Galles, Scozia). Questa avvertenza mette in guardia dallo sviluppo di una possibile situazione pericolosa che può comportare il pericolo di incidenti gravi oppure anche mortali.23

Istruzioni per l’uso. Collegare il caricabatteria alla presa di corrente senza batteria ricaricabile inserita. L'indicatore LED verde si illumina e segnala la disponibilità all'uso. Inserire la batteria ricaricabile. Il controllo dell’operazione di ricarica viene segnalata da una luce lampeggiante verde. Il termine dell’operazione di ricarica viene indicata tra- mite luce continua verde. La ricarica rapida inizia automaticamente non appena la temperatura della batteria si trova nel campo di tempe- ratura di ricarica da 5 °C a 45 °C. In caso di batterie ricaricabili agli ioni di litio cariche, il caricabatteria si spegne automaticamente. Un inserimento ripetuto della batteria carica provoca un sovraccarico e pregiudica la durata della batteria stessa. Simbolo riciclaggio: contrassegna materiali riutilizzabili Raccogliere separatamente i caricabatteria diventate inservibili ed altri prodotti elettro- nici ed elettrici ed inviarli ad una riutilizzazione ecologica. Prodotto con isolamento doppio oppure rinforzato Tipo di batteria ricaricabile Peso conforme alla EPTA-Procedure 01 Fusibile dell’apparecchio ad azione ritardata, in cui X rappresenta il simbolo per la carat- teristica tempo/corrente secondo IEC 60127. Utilizzare l’apparecchio esclusivamente in ambienti chiusi e non esporlo alla pioggia e all’umidità. Corrente continua Tensione pericolosa Avvertenza di tensione eletttica Collegamento per ricarica USB Funzionamento Bluetooth

A) Gli apparecchi terminali mobili devono essere compatibili ad apparecchi Bluetooth

Low-Energy (Versione 4.1) e supportare il Generic Access Profile (GAP). B) La portata può variare sensibilmente a seconda delle condizioni esterne, compreso l'apparecchio di ricezione impiegato. All'interno di ambienti chiusi e a causa di barriere metalliche (ad es. pareti, scaffali) la portata Bluetooth

può essere sensibilmente inferiore. Simbolo Descrizione

Simbolo Unità internazionale Unità nazionale Descrizione

V V Tensione di ingresso nominale

V V Tensione continua d’uscita di taratura (tensione nominale batteria ricaricabile)

W W Potenza assorbita nominale f Hz Hz Frequenza

max mA mA Max. corrente continua d’uscita di taratura (max. corrente nominale di carica

min min Tempo di ricarica

Unità di base ed unità derivanti dal sistema unità internazionale SI.24

Se nonostante un corretto processo di ricarica la pre- stazione della batteria si riduce dopo poco tempo, signi- fica che è usurata. Il ventilatore montato si avvia e si arresta in funzione della temperatura interna del caricabatteria. Nell'ALG80BC un lampeggio alternato del LED verde e blu segnala disponibilità del collegamento del modulo Bluetooth

. Se il LED blu è illuminato permanente- mente è presente un collegamento Bluetooth

attivo. Significato dell'indicatore LED Indicatore LED Significato luce continua verde Il caricabatteria è pronto per il funzionamento, la tensione di rete è presente. ALG80BC: luce continua blu Il caricabatteria è pronto per il funzionamento, la tensione di rete è presente. Il modulo Bluetooth

è collegato ad un apparecchio terminale mobile. Nota: Il modulo Bluetooth

commuta automaticamente in modalità risparmio energetico dopo inattività prolungata. Reinserendo una batteria ricaricabile agli ioni di litio il modulo Bluetooth

viene attivato nuovamente. luce continua gialla La temperatura della batteria si trova al di fuori del campo di ricarica da 5 °C a +45 °C. Non appena la batteria avrà raggiunto il campo di temperatura di carica ammissibile verrà avviata la ricarica rapida. luce continua rossa Non è possibile alcuna operazione di ricarica, le cause potrebbero essere: – I contatti sono sporchi. Provvedimento: pulire i contatti inserendo e togliendo più volte la batteria. – La batteria è difettosa. Provvedimento: sostituire la batteria! Operazione di ricarica luce continua verde LED lampeggiante La ricarica rapida inizia. La ricarica rapida è attiva. Stato di carica della batteria ricaricabile ≤ 25% La ricarica rapida è attiva. Stato di carica della batteria ricaricabile ≤ 50%25

Grazie al collegamento del caricabatteria ad un apparec- chio terminale compatibile Bluetooth

-Low-Energy possono essere trasmessi dati tra il caricabatteria e l'apparecchio terminale. Allo scopo scaricare l'App FEIN Service sull'apparecchio terminale mobile e seguire le istruzioni dell'App FEIN Service stessa. L'App FEIN Service consente: – la registrazione di elettroutensili FEIN – la gestione di elettroutensili FEIN – il controllo dello stato del caricabatteria e della bat- teria ricaricabile – l'accesso ad ulteriori informazioni. Il codice QR per l'App FEIN Service è riportato qui: Nota: Se vengono inseriti pacchetti di batterie ricaricabili completamente carichi nel caricabatteria, lo stesso rimane inattivo ed il pacchetto di batterie non viene identificato dall’App my.FEIN. Provare di nuovo non appena il pacchetto di batterie è parzialmente scarico. In caso di pacchetti di batterie ricaricabili con una data di produzione antecedente al 01.01.2021 è possibile che si verifichi sporadicamente una visualizzazione errata del numero di serie nell’App my.FEIN App. In questo caso è possibile leggere solamente lo stato di carica attuale. La visualizzazione del numero dei cicli di ricarica del pacchetto di batterie inserito non è possi- bile. Manutenzione ed Assistenza Clienti. Effettuare una volta alla settimana, in caso di uso fre- quente: – Mantenere puliti i contatti nel piedino di inseri- mento. – Pulire i contatti elettrici solamente in modo asciutto. – Prestare attenzione affinché non penetrino trucioli metallici nella carcassa del caricabatteria. Se il cavo di collegamento del caricabatteria è danneg- giato, lo stesso deve essere sostituito da un cavo di col- legamento particolare disponibile presso il produttore o i suoi rappresentanti. Responsabilità per vizi e garanzia. La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l’immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformemente alla dichiarazione di garanzia produttore FEIN. Nel volume di fornitura del Vostro caricabatteria può essere contenuta anche solo una parte degli accessori descritti o illustrati nelle presenti istruzioni per l’uso. Misure ecologiche, smaltimento. Avviare ad un riciclaggio rispettoso dell’ambiente imballi, stazioni di ricarica inservibili ed accessori. Smaltire correttamente batterie ricaricabili esclusiva- mente scariche. In caso di batterie ricaricabili non completamente scari- che, isolare con nastro adesivo il connettore a spina per precauzione contro corto circuiti. La ricarica rapida è attiva. Stato di carica della batteria ricaricabile ≤ 75% La ricarica rapida è terminata. Stato di carica della batteria ricaricabile ≥ 75% LED permanentemente OFF con batteria ricaricabile inserita: La ricarica rapida è terminata. La batteria ricaricabile è già completamente carica da più di 1 ora nel caricabatteria L'indicatore di carica del caricabatteria e della batteria ricaricabile può essere temporaneamente differente a causa di ragioni tecnologiche. Indicatore LED Significato iOS > V5.0 Android > V6.026
