Multimaster MM 700 1.7 Q Bus & Truck - Utensili multifunzione Fein - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Utensile multifunzione oscillante
Marca	Fein
Modello	Multimaster MM 700 1.7 Q Bus & Truck
Alimentazione	Rete (cavo)
Tensione nominale	230 V
Frequenza	50/60 Hz
Potenza assorbita (P1)	700 W
Peso (secondo EPTA-Procedure 01)	Circa 2,0 kg
Classe di protezione	II (doppio isolamento)
Cambio utensile	Leva di serraggio rapido
Variatore di velocità	Sì, 6 posizioni
Angolo di oscillazione	Non specificato
Applicazioni principali	Taglio di colla poliuretanica (rimozione vetri), taglio di lamiere, levigatura, raschiatura
Equipaggiamento di protezione raccomandato	Occhiali, protezione acustica, maschera antipolvere, guanti
Conformità	CE, UKCA
Manutenzione	Soffiare aria compressa secca nelle fessure di ventilazione
Riparabilità	Ricambi disponibili su www.fein.com
Garanzia	Garanzia legale + garanzia produttore Fein
Riciclaggio	Non gettare nei rifiuti domestici; consegnare al centro di riciclaggio

Domande frequenti - Multimaster MM 700 1.7 Q Bus & Truck Fein

Come cambiare l'utensile di lavoro sul Multimaster MM 700?

Per cambiare l'utensile, aprire la leva di serraggio, rimuovere l'utensile usato, posizionare il nuovo utensile (lama, platorello, raschietto) sull'elemento di fissaggio, quindi chiudere saldamente la leva. Non mettere mai in funzione la macchina con la leva aperta.

Quali sono le principali applicazioni di questo utensile?

Questo utensile è progettato per il taglio di cordoni di colla poliuretanica durante la rimozione di vetri automobilistici (auto, camion, bus), il taglio di lamiere di carrozzeria, la rimozione di rivestimenti sottoscocca, la levigatura e la raschiatura di parti di carrozzeria.

Come regolare la velocità di oscillazione?

Il variatore di velocità offre 6 posizioni. Utilizzare una velocità elevata (posizioni 4-6) per platorelli triangolari piccoli e per segatura, una velocità media (posizione 4 max.) per il platorello grande, e media/elevata per la raschiatura.

Quali accessori posso utilizzare con questo utensile?

Utilizzare esclusivamente accessori originali FEIN specificamente progettati per questo modello, come lame per seghe, platorelli per levigatura triangolari (piccoli e grandi), coltelli dritti, curvi, incurvati o a U, e raschietti. L'uso di accessori non adatti può danneggiare l'utensile.

Come pulire l'utensile?

Pulire regolarmente le fessure di ventilazione con strumenti non metallici. In caso di lavori su metalli, soffiare aria compressa secca e senza olio all'interno attraverso le fessure. Per lavori su gesso, soffiare frequentemente per evitare l'indurimento della polvere.

Cosa fare se il cavo di alimentazione è danneggiato?

Se il cavo è danneggiato, deve essere sostituito dal produttore (Fein) o dal suo rappresentante autorizzato. Non utilizzare l'utensile con un cavo difettoso.

Posso utilizzare l'utensile su un gruppo elettrogeno?

Sì, a condizione che il gruppo elettrogeno abbia potenza sufficiente e rispetti la norma ISO 8528, classe G2 (fattore di distorsione armonica inferiore al 10%). In caso di dubbio, informarsi presso il produttore del gruppo.

Come ridurre le vibrazioni durante l'uso?

Utilizzare l'utensile con pressione leggera e costante, scegliere la velocità adatta, mantenere l'utensile e gli accessori in buono stato, e indossare guanti per mantenere le mani calde. Fare pause regolari.

Qual è la garanzia di questo utensile?

Si applica la garanzia legale secondo il paese di commercializzazione. Fein offre inoltre una garanzia del produttore secondo la sua dichiarazione. Conservare il manuale e la prova d'acquisto.

Come riciclare l'utensile a fine vita?

Non gettare l'utensile con i rifiuti domestici. Smaltirlo presso un centro di riciclaggio autorizzato per apparecchiature elettriche ed elettroniche, secondo le direttive ambientali.

MANUALE UTENTE Multimaster MM 700 1.7 Q Bus & Truck Fein

Traduzione delle istruzioni originali.

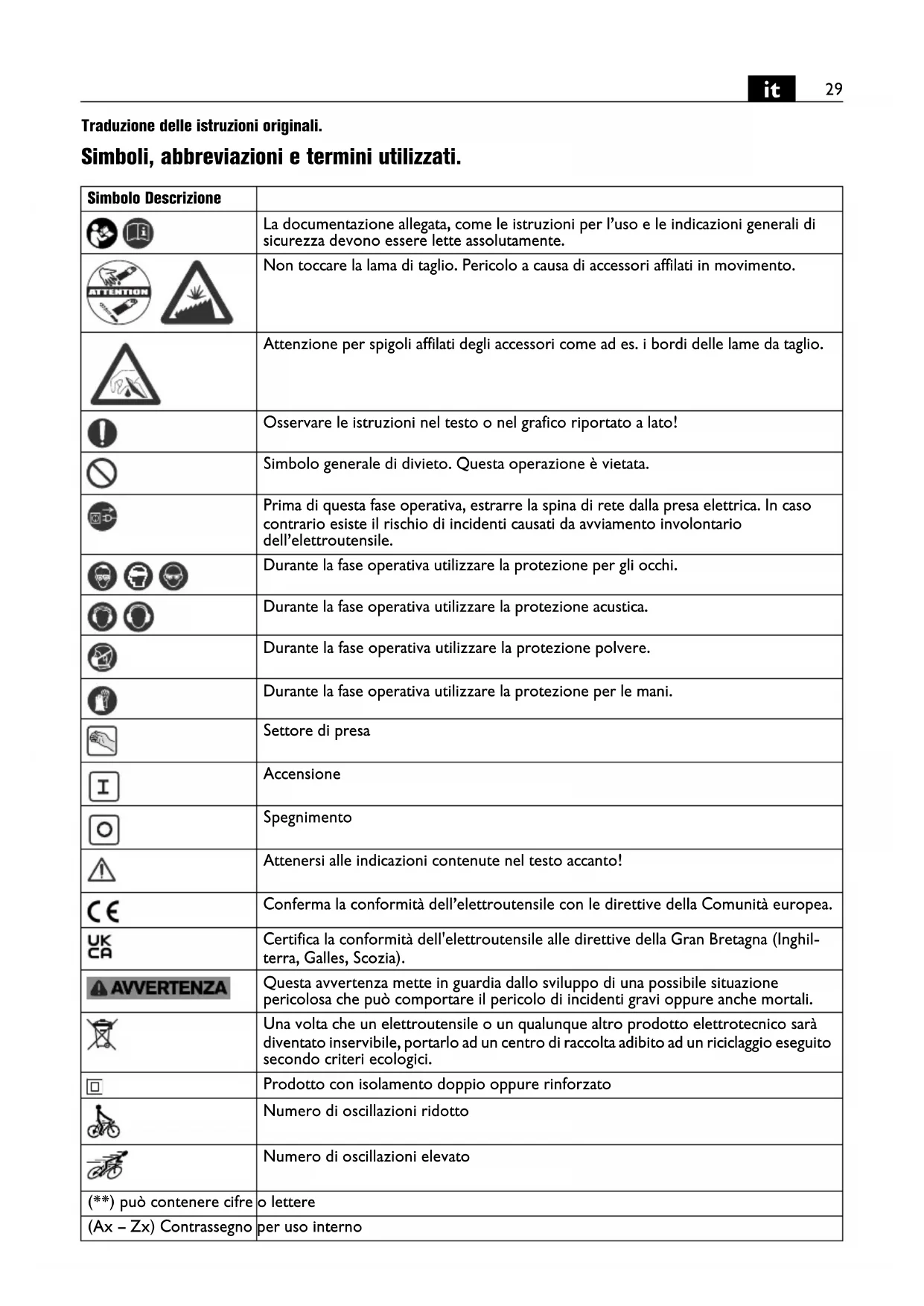

Simboli, abbreviazioni e termini utilizzati.

Simbolo Descrizione
		La documentazione allegata, come le istruzioni per l'uso e leindicazioni generali di sicurezza devono essere lette assolutamente.
ATTENTION		Non toccare la lama di taglio. Pericolo a causa di accessori affiliati in movimento.
		Attenzione per spigoli affilati degli accessori come ad es. i bordi delle lame da taglio.
		Osservare le istruzioni nel testo o nel grafico riportato a lato!
		Simbolo generale di divieto. Questa operazione è vietata.
		Prima di esta fase operativa, estrarre la spina di rete alla presa elettrica. In caso contrario esiste il rischio di incidenti causati da avviamento involontario dell'elettrotensile.
		Durante la fase operativa utilizzato la protezione per gli occhi.
		Durante la fase operativa utilizzato la protezione acustica.
		Durante la fase operativa utilizzato la protezione polvere.
		Durante la fase operativa utilizzato la protezione per le mani.
		Settore di presa
I		Accensione
		Spegnimento
		Attenersi alle indicazioni contenate nel testo accanto!
CE		Conferma la conformità dell'elettrotensile con le direttive della Comunità europea.
UKCA		Certifica la conformità dell'elettrotensile alle direttive della Gran Bretagna (Inghilterra, Galles, Scozia).
AVVERTENZA		Questa averenza mette in guardia dallo sviluppo di una possibile situazione pericolosa che può comportare il pericolo di incidenti gravi oppureanche mortali.
		Una volta che un elettrotensile o un qualunque altre prodotto elettrotecnico sareà divertato inservibile, portarlo ad un centro di raccolta adibito ad un ricerlaggio esguito secondo criteri ecologici.
		Prodotto con isolamento doppio oppure rinsforzato
		Numero di oscillazioni ridotto
		Numero di oscillazioni elevato
(**)può contentere cîfre		o lettere
(Ax-Zx) Contrassegno		per uso interno
Simbolo Unità internazionale Unità nazionale Descrizione
P1	W W Potenza assorbita	nominale
P2	W W Potenza resa
UV V Tensione di taratura
fHz Hz Frequence
ns	/min, min-1, rpm, r/min	/min Freqenza di oscillazione
K	°	°
	kg	kg Peso conforme alla EPTA-Procedure 01
LpA	dB dB	Livello di pressione acustica
LwA	dB dB	Livello di potenza acustica
LpCpeak	dB dB	Livello di pressione acustica picco
K...		Non determinato
a	m/s2	m/s2
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2

Per la Vostra sicurezza.

AVVERTENZA

Leggere tutte le avventenze di pericolo e le istruzioni opera-

tive. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà create il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per anni esigenza futura.

Nonutilizzareilpresente elettroutensile prima di aver letto e compreso accuramente e completenessque stesse struzioni per l'uso e le «Indica-

zioni generali di sicurezza» allegate (Numero di documentazione 3 41 30 465 06 0). Conservare la documentazione individata per un eventuale uso futuro ed allegarla in caso di inoltro oppure di vendita dell'elettroutensile.

Attenersiancheallonormenazionaliin vigore concer- nenti la sicurezza sul lavoro.

Utilizzo previsto per l'elettrotensile:

utensile a oscillazione da utilizzarsi manually per impiego con inserti ed accessori consigliati alla FEIN除去 l'impiego di acqua in ambiente protetto dagli agenti atmospherici.

-per il taglio di guarnizioni in poliuretano durante la sostituzione di cristalli di auto, autocarri ed autobus
per il taglio di lamiere di carrozzeria e per la rimozione di materiali protettivi del fondo esterno
-per la levigatura di parti di carrozeria

Questo eletttroutensile non è adatto per il taglio del legno e materiali simili. Utilizzato allo scopo ad es. FEIN MM 700 MAX.

Questo elettROUTensile è pensatoanche per l'impiego su generatori a corrente alternata con potenza sufficiente, conformi alla norma ISO 8528, classe di esecuzione G2. Questa norma non viene soddisfatta in modo particolare se supera il cosiddetto fattore di distorsione 10% .In caso di dubbio informarsi relativamente al generatore utilizzato.

Norme speciali di sicurezza.

Tenere l'apparecchio sull'impugnatura isolante qualora si svolgano lavori durante i quali si potrebbe venire a contatto con cavi elettrici nascosti oppure con il proprio cavo di alimentazione. Il contatto con un cavo sotto tensione cui mettere nelle tensioneanche parti metalliche dell'apparecchio, causando una scossa elettrica.

Utilizzare apposti dispositivi di bloccaggio oppure un altre metodolo pratico per assicurare e supportare il pezzo in lavorazione su una base stabile. Se il pezzo in lavorazioneiene tenuto solo con la mano oppure contro il corpo, lo stesso si trova in una posizione instabile comportando eventualmente la perdita del controllo.

Non utilizzato nessun tipo di accessorio che non sia stato appositamente sviluppato oppure escludimente approvato alla casa costruttrice dell'elettrotensile.

Un funzionamento sicuro non è assicurato dal semplice fatto che le misure di un accessorio combacino con il Vostro eletttroutensile.

Afferrare l'elettroutensile in modo casi sicuro che il corpo, in modo particolare lavorando con inserti orientati nel settore di presa come lame di taglio oppure utensili di taglio, non venga mai a fatto con l'inserto. Il dato di taglienti o bordi affilati cui poe causare lesioni.

Indossare abbigliamento di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, quanti di protezione oppure un grembiule speciale in grado di proteggervi da piccoleparticelle de levigatura o di materia. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolò di perdere l'udito.

Non dirigere mai l'elettROUTensile versus se stessi, autre personne o animali. Esiste il pericolo di lesioni dovute a accessori taglienti o bollenti.

E vietato applicare targhette e marchi sull'eletttroutensile avvitandoli oppure fissandoli tramite rivetti. In caso di danno dell'isolamento viene a mancare agli protezione contro scosse elettriche.

Pulire regolarmente le fissure di ventilazione dell'elettroutensile con attrezzi non metallici. La ventola del motore attira polvere nella carcassa. Questo cui causare, in caso di accumulo excessivo di polvere metallica, pericoli elettrici.

Prima della messa in funzione controllare il cavo di collegamento alla rete e la spina di rete in caso di dannegiamenti.

Raccomandazione: Far funzionare sempre l'elettroutensile tramite un interrottore di sicurezza per correnti di guasto (RCD) con valutazione corrente di guasto di 30mA oppure inferiore.

Modo di procedere con polveri pericolose

Nelle procedure operative di asporto materiale con il presente utensile si formano polveri che possono essere pericolose.

Il contatto oppure l'inalazione di alcune solveri p. es. di amianto e materiali contenti amianto, vernici contenti piombo, metallo, alcuni tipi di legno, minerali, particelle di silicato di materiali contenti minerali, solventi per vernici, sostanze protettive per legno, vernice antivegetativa per imbarcazioni possono causare reazioni allergiche e/o malattie delle vie respiratoriè, cancro, danni riproduittivi alle persone. Il rischio dovuto all'inalazione di solveri dipende dall'esposizione. Utilizzato un'aspirazione adatta alla polvere che si forma nonché equipaggiamenti protettivi personali e provedere per una Buona aerazione delippo di lavoro. Lasciare effettuare la lavorazione di materiale contentente amianto esclusivamente a personale specializzato.

Polvere di legname e polvere di metallo leggero, miscele bolenti da polvere di levigatura e sostanze chimiche possono, in caso di condizioni sfavorevoli, prendere fuoco o causare un'esplosion. Evitare la fuga di scintille in direzione del contentatore per la polvere nonché il sovriscaldamento dell'elettroutensile e del materiale abrasivo, svuotare per tempo il contentatore per la polvere, osservare le istruzioni di lavorazione del produttore del materiale e le norme valide nel Vostro paese relativamente ai materiali da lavorare.

Vibrazione mano-braccio

Il livello di oscillazioni indicate nelle presenti istruzioni è stato misurato conformmente ad una procedura di misurazione normalizzata contenta nel EN 62841 e cui è essere impiegato per la comparazione con altri elettroutensili. Lo stesso è adattoanche per una valutazione temporanea della sollecitatione da vibrazioni. Il livello di oscillazioni indicate rappresenta le applicazioni principali dell'elettroutensile. Se tuttavia l'electronistie viene utilizzato per altri impieghi, con accessori differenti oppure non viene effettuata una sufficiente manutenzione è possibile che il livello di oscillazioni si differente. Questo può essere sensibilmente la sollecitatione da vibrazioni per l'intero periodo di lavoro.

Per la precisa valutazione della sollecitatione da vibrazioni dovrebbero essere considerati ancê i tempi in cui l'apparecchio è spento oppure è accesso ma non effettivamente in funzione. Questo può ridurre considerevolmente la sollecitatione da vibrazioni per l'intero periodo di lavoro.

Stabilire ulteriori misure di sicurezza per la protezione dell'operaatore dall'azione delle vibrazioni, come ad esempio: manutenzione dell'elettroutensile e degli accessori, mantenimento mani calde, organizzazione delle procedure operative.

Valori di emissione per vibrazione

Vibrazione	a
Classificazione degli utensili ad inne-sto FEIN secondo classe di vibra-zione	Accelerazione stimata*
VC0	<2,5 m/s2
VC1	<5 m/s2
VC2	<7 m/s2
VC3	<10 m/s2
VC4	<15 m/s2
VC5	<30 m/s2
Ka	1,5 m/s2
* Questi valori si basano su un ciclo operativo che si basa sulfunzionamento a vuoto e sul funzionamento a carico piano conla stessa durata.La classe di vibrazione correlata all'utensile ad innesto puòessere rilevata dal foglio allegato 3 41 30 451 06 0.

Istruzioni per l'uso.

Sostituzione dell'utensile.

Non utilizzato alcun accessorio che non sia stato previsto e consigliato espressamente per questo eletttroutensile alla FEIN. L'impiego di accessori non originali FEIN causa surriscaldamento dell'eletttroutensile e il suo danneggiamento.

Durante la sostituzione di un utensile con bordi di taglio affidavit utilizzato il carter 3 21 74 011 00 0 per la protezione contro lesioni di mani-braccia.

MM 700-1.7Q [ ]

Inserire l'elemento di fissaggio saldamente fino all'arresto. Successivamente chiudere la leva di bloccaggio.

Non accendere l'elettroutensile con leva di bloccaggio aperta. In caso contrario esiste il pericolo di schiaccamento per mani e dita.
Non sovraccaricare I'elettroutensile. Tramite il sovraccarico aumento la vibrazione della scatola dell'elettroutensile e lo stesso può diventare bol-lente. Eiste pericolò di lesioni.

Ulteriori istruzioni per l'uso.

MM 700-1.7Q [ ]

Non azionare la leva di bloccaggio con la macchina in funzione. In caso contrario esiste il rischio di lesioni.

MM 700-1.7 (^**) / MM 700 - 1.7Q

Condurre I'eeltroutensile solamente acceso verso il pezzo in lavorazione.

Prima di agli impiego Affilare le lame usate ed essere nelle nuove con la pietra di affilatura.

L'indicazione per coltelli da taglio consumati è data alla superiore forza di avanzamento necessaria per un minimo avanzamento durante le operazioni di taglio.

L'accessorio può essere regolato a scatti di 30° e può essere fissato nella posizione di lavoro più adatta all'utilizzo.

Condurre i coltelli da taglio di forma dritta, curva oppure a L perpendicularamente rispetto alla flangia del finestrino (vedi pagina 14-15, Coltelli A - D).

Per quanto riguarda i coltelli da taglio a forma di U pre-stare attenzione affinché la nervatura del coltello da taglio venga condotta in modo parallelo rispetto al vetro del veicolo (vedi pagina 15, Coltelli E-F).

Il raschietto ha la funzione di rimuovere i resti di collante sulla flangia del finestrino oppure del vetro. Prima di un nuovo incollaggio del vetro del veicolo tagliare il cordone restante a ca. 2 mm di altezza (vedi pagina 15, Coltelli G).

Indicazioni per la levigatura.

Premere brevamente e con forza l'eletttroutensile con il foglio abrasivo su una superficie pianà ed accendere l'eletttroutensile per breve tempo. Questo consente una buona tenuta e previene usura prematura.

É possible togliere di nuovo il foglio abrasivo e riaplicarlo girato di 120° se è stata utilizzata solo una punta del foglio abrasivo stesso.

Lavorare con l'intera superficie del platorello e non solo con le punte.

Levigando con fogli abrasivi triangolari piccoli selezionare una frequenza di oscillazione elevata (elettronica livello 4 - 6), in caso di impiego del foglio abrasivo rotondo e di foglio abrasivo triangolare grande selezionare una frequenza di oscillazione media (elettronica max. livello 4).

Levigate con movimento continuo e pressione leggera. Una pressione troppo forte non aumenta l'asportazione, il foglio abrasivo si usura solo più velocemente.

Indicazioni per il taglio di lamiera di carrozeria. Selezionare una frequenza di oscillazione elevata. Lame da taglio rotonde possono essere tolte e fissate spostate in modo tale da consumarle uniformmente.

Indicazioni per la raschiatura.

Selezionare una frequenza di oscillazione da media forn a elevata.

Manutenzione ed Assistenza Clienti.

In caso di condizioni di impiego estreme durante la lavorazione di metallo è possibile che polvere conductrice si depositi

all'interno dell'elettroutensile. L'isolamento di protezione dell'elettroutensile può essere pregiudicato. Soffiare spesso la parte interna dell'elettroutensile attreverso le fissure di ventilazione con aria compressa asciutta e senza olio ed insereire a monte un interrottore di sicurezza (Fl).

In caso di lavorazione di materiali contenti gesso può depositarsi polvere all'interno dell'elettroutensile e sull'elemento di lavoro e, in combinazione con l'umidità dell'aria, la stessa può induirsi. Questo può causare danni al meccanismo di lavoro. Soffiare spesso l'interno dell'elettroutensile,attraverso le aperture di ventilazione,e l'elemento di lavoro con aria compressa asciutta e priva di olio.

Prodotti che sono venuti a contatto con amianto non devono essere dati in riparazione. Smaltire i prodotti contaminati con amianto conformmente alle norme per lo smaltimento di rifiuti contenti amianto in vigore nel paese di impiego.

Se il cavo di collegamento dell'elettroutensile è danneggiato, lo stesso deve essere sostituito dal produttore o da un Centro Assistenza autorizzato.

L'attuale lista dei pezzi di ricambio del presente elettroutensile è presente in Internet sul site www.fein.com.

Utilizzato esclusivamente parti di ricambio originali. In caso di necessità è possibile sostituire da soli le seguenti parti:

Utensile, elemento di fissaggio (MM 700-1.7Q (^**)

Responsabilità per vizi e garanzia.

La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l'immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformmente alla dichiarazione di garanzia produttore FEIN.

Nel modello di fornitura del Vostro eletttroutensile cui è essere contentutaanche solo una parte degli accessori descritti o illustrati nelle presenti istruzioni per l'uso.

Dichiarazione di conformità.

La dichiarazione CE è valida esclusivamente per i Paesi dell'Unione Europea e dell'EFTA (European Free Trade Association) e solamente per i prodotti destinati al mercato UE o EFTA. Dop o l'immissione sul mercato UE del prodotto, il contrassegno UKCA perde la sua validità.

La dichiarazione UKCA è valida esclusivamente per il mercato Britannico (Inghilterra, Galles e Scozia) e solo per prodotti destinati al mercato Britannico. Dop o l'immissione sul mercato Britannico del prodotto, il contrassegno CE除去 la sua validità.

La Ditta FEIN dichiara sotto la propria responsabilità che il presente prodotto corrisponde alle norme applicabili riportate sull'ultima pagina delle presenti istruzioni per l'uso.

Documentazione tecnica presso:

C. & E. Fein GmbH

Hans-Fein-StraBe 81

73529 Schwabisch Gmund-Bargau, Germany

Misure ecologiche, smaltimento.

Portare ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici gli imballaggi, gli elettroutensili e gli accessori scartati.
