Multimaster MM 700 1.7 Q Bus & Truck - Multiverktyg Fein - Gratis bruksanvisning och manual

Produkttyp	Oscillerande multifunktionsverktyg
Varumärke	Fein
Modell	Multimaster MM 700 1.7 Q Bus & Truck
Strömförsörjning	Nätansluten (sladd)
Märkspänning	230 V
Frekvens	50/60 Hz
Upptagen effekt (P1)	700 W
Vikt (enligt EPTA-Procedure 01)	Cirka 2,0 kg
Skyddsklass	II (dubbel isolering)
Verktygsbyte	Snabbspak
Varvtalsregulator	Ja, 6 lägen
Oscillationsvinkel	Ej specificerat
Huvudapplikationer	Skärning av polyuretanlim (borttagning av vindruta), skärning av plåt, slipning, skrapning
Rekommenderad skyddsutrustning	Skyddsglasögon, hörselskydd, dammfiltermask, handskar
Överensstämmelse	CE, UKCA
Underhåll	Blås torr tryckluft i ventilationsöppningarna
Reparationsmöjlighet	Reservdelar finns på www.fein.com
Garanti	Lagstadgad garanti + Feins tillverkargaranti
Återvinning	Kasta inte med hushållsavfall; lämna till återvinningscentral

Vanliga frågor - Multimaster MM 700 1.7 Q Bus & Truck Fein

Hur byter man arbetsverktyget på Multimaster MM 700?

För att byta verktyg, öppna spaket, ta bort det använda verktyget, placera det nya verktyget (blad, slipskiva, skrapa) på fästet och stäng spaket ordentligt. Starta aldrig maskinen med spaket öppet.

Vilka är de huvudsakliga användningsområdena för detta verktyg?

Detta verktyg är avsett för skärning av polyuretanlim vid borttagning av bilrutor (bilar, lastbilar, bussar), skärning av karosseriplåt, borttagning av underredsbeläggningar, slipning och skrapning av karosseridelar.

Hur justerar man oscillationshastigheten?

Varvtalsregulatorn har 6 lägen. Använd hög hastighet (lägen 4-6) för små triangulära slipskivor och sågning, medelhastighet (max läge 4) för stor slipskiva, och medel till hög för skrapning.

Vilka tillbehör kan jag använda med detta verktyg?

Använd endast original FEIN-tillbehör speciellt avsedda för denna modell, såsom sågblad, triangulära slipskivor (små och stora), raka, vinklade, böjda eller U-formade knivar och skrapor. Användning av olämpliga tillbehör kan skada verktyget.

Hur rengör man verktyget?

Rengör regelbundet ventilationsöppningarna med icke-metalliska verktyg. Vid arbete med metall, blås torr och oljefri tryckluft inuti genom öppningarna. Vid arbete med gips, blås ofta för att förhindra att damm härdar.

Vad gör jag om strömkabeln är skadad?

Om kabeln är skadad ska den bytas av tillverkaren (Fein) eller dess auktoriserade representant. Använd inte verktyget med en defekt kabel.

Kan jag använda verktyget med en generator?

Ja, förutsatt att generatorn har tillräcklig effekt och uppfyller ISO 8528, klass G2 (harmonisk distorsion under 10%). Vid tveksamhet, kontakta generatorns tillverkare.

Hur minskar man vibrationer vid användning?

Använd verktyget med lätt och jämnt tryck, välj rätt hastighet, håll verktyget och tillbehören i gott skick, och använd handskar för att hålla händerna varma. Ta regelbundna pauser.

Vad är garantin för detta verktyg?

Lagstadgad garanti gäller enligt landet där det säljs. Fein erbjuder dessutom en tillverkargaranti enligt sin deklaration. Spara bruksanvisningen och köpbevis.

Hur återvinner man verktyget vid slutet av dess livslängd?

Kasta inte verktyget med hushållsavfall. Lämna det på en godkänd återvinningscentral för elektriska och elektroniska apparater i enlighet med miljödirektiv.

BRUKSANVISNING Multimaster MM 700 1.7 Q Bus & Truck Fein

Översätting av bruksanvisning i original.

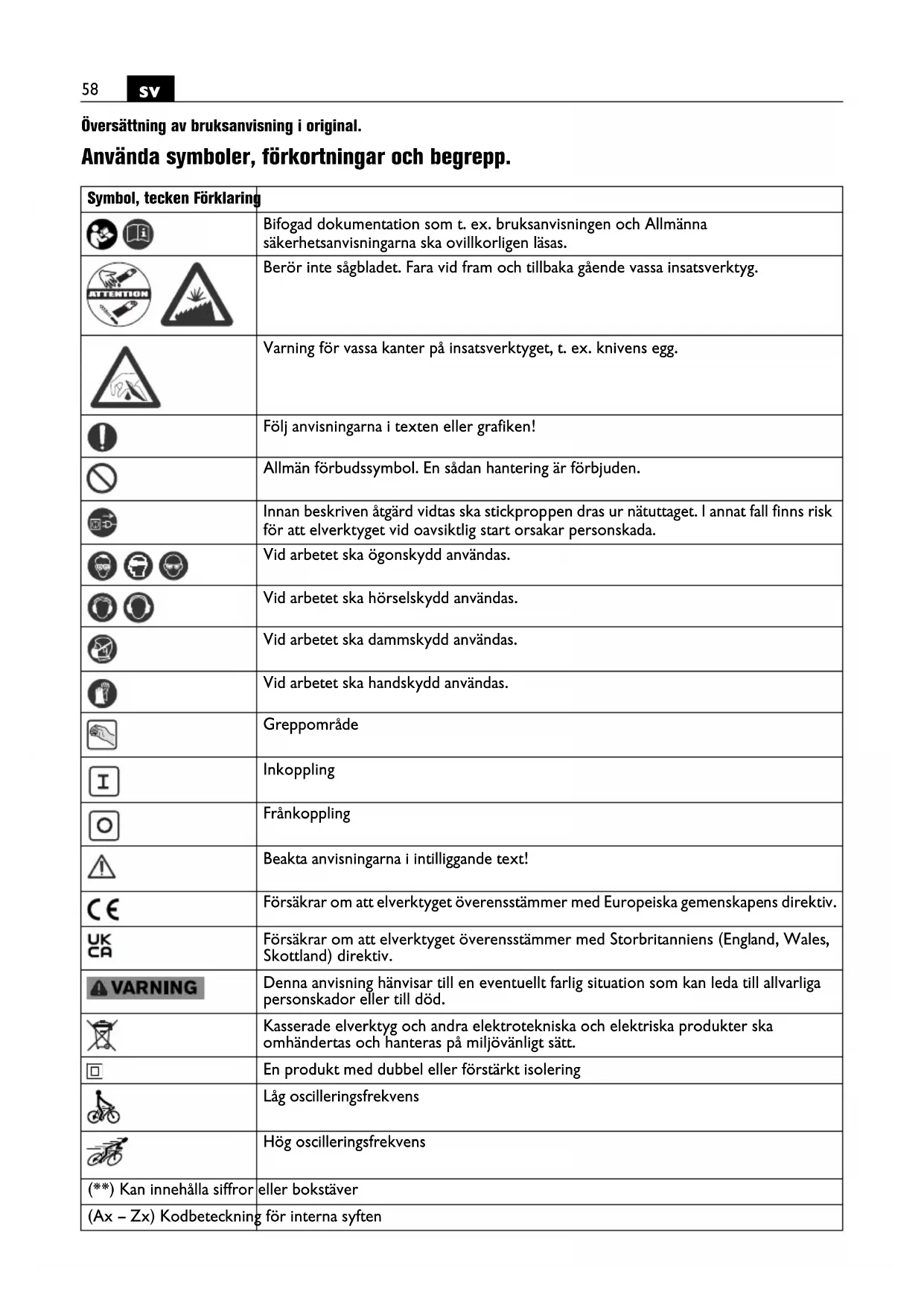

Använda symboler, förkortningar och begrepp.

Symbol, tecken Förklaring
	Bifogad dokumentation som t. ex. bra克斯anvisingen och Allmänner sakerhetsanvisingarna ske ovillkorligen läsas.
	Berör inte sägbladet. Fara vid fram och tillbaka*gånde vassa insatsverktyg.
	Varning für vassa kanter på insatsverktyget, t. ex. knivens egg.
	Följ anvisingarna i texten eller grafiken!
	Allmän forbudssymbol. En södan hantering är förbjuden.
	Innan beskriven Åtgård vidtas skä stickproppen dras ur nituttaget. I annat fall finns risikfor att elverktyget vid oavsiktlig start orsakar persökada.
	Vid arbetet skä ögonskydd användas.
	Vid arbetet skä hörskelkydd användas.
	Vid arbetet skä dammskydd användas.
	Vid arbetet skä handskydd användas.
	Greppområde
I	Inkoppling
	Frånkoppling
	Beakta anvisingarna i intilliggende text!
€	Försakrar om att elverktyget overensstämmer med Europeiska gesenskapens direktiv.
UKCB	Försakrar om att elverktyget overensstämmer med Storbritanniens (England, Wales, Skottland) direktiv.
ΔVARNING	Denna anvising*hävisar till en eventuellt farlig situation som kan leda till allvarliga persorskador aller till död.
	Kasserade elverktyg och andra elektrrotekniska och elektriskaprodukter skacomhändertas och hanteras på miljövänligt sätt.
	En produit med dubbel aller förstärkt isolering
	Lög oscillatoringsfrekvens
	Hög oscillatoringsfrekvens
(**) Kan innehälla sifrorna	eller bokstäver
(Ax-Zx) Kodbetaeckningforall interna syften

Tecken Internationell enchabet Nationell enchabet Fördklaring
P1	W W Upptagen effekt
P2	W W Avgiven effekt
UN V Märksprüning
fHz Hz Frekvens
nS	/min, min-1, rpm, r/min	rpm	Märkslagfrektvens
K	°	°	Oscilleringsvinkel
	kg	kg	Vikt enligt EPTA-Procedure 01
LpA	dB dB	Ljudtrycksnivå
LwA	dB dB	Ljudeffektnivå
LpCpeak	dB dB	Toppludtrycksnivå
K...			Onoggrannhet
a	m/s2	m/s2	Vibrationsemissionsvärde enligt EN 62841 (vektorsumma i tre rikkningar)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Bas- och härledda encheter frünan det Internationella enchetssystemet S1.

För din sakerhet.

WARNING

Läs nogaigenom alla sakerhetsanvisingar och instruktioner. Fel som

uppstar till foljd av att sakerhetsanvisingarna och instruktionerna inte foljts kan orsaka elstot, brand och/eller allvarlga personskador.

Förvara alla varninger och anvisninger for framtida bruk.

Använd inte detta elverktyg innan du nogrant à lassert och fullständigt Förstätt denna instruktionsbok samt bifogade „Allmanna sakerhetsanviser" (publikationsnummer 341 30 465 06 0). Dessa erlagörforvarasfor senare använding och skas elverktyget vid overlatelseller forsäljning.

Beakta även tillämpliga nationella arbetarskyddsbestämelser.

Avsedd anecdarning av elverktyget:

Handhällen oscillatorande maskin für användning utan vattentillförsel i vaderskyddad omgivning med av FEIN godkända insatsverktyg och tillbehör.

-Forkapningavuretanlimstrangarvidborttagningav rutorpapersonbilar,lastbilarochbussar
- for sänging av karossplat och for borttagning av under-redsmassa
- for slipning av karossdilar

Elverktyget ar inte lampligt for sagning av tra aller liknande material. Anvand for det tex FEIN MM 700 MAX.

Detta elverktyg ar aven avsett for använding med växelströmsgeneratorer som har tillräckligt hög effekt och som motvarsar standarden ISO 8528 i utforandeklass G2. Bestammelserna ienna standard uppylls i synnerhet inte om klirfkaktorn överskrider 10% . I osakra fall ta reda på generatorns data.

Speciella sakerhetsanvisningar.

Häll i elverktyget endast vid de isolerade greppytorna\ när arbeten utförs på ställen)där insatsverktyget kan\ skada dolda elledninger erller egen nätsladd. Kontakt\ med en spanningsforande ledning kan satta elverktygets\ metalldelar under spanning och leda till elstöt.

Använd klämmor aller andra praktiska metoder für att sakra och stöda arbetsstyetcket på ett stabilt underlag. Om arbetsstyetcket bara hälls med handen eller mot kroppen har det det att stabilt lage som kan leda till att verktyget inte langre kan kontrolleras.

Använd endast tillbehör som specielt tagits fram aller godkänts av elverktygets tillverkare. Användningen behöver inte vara saker bara für att tillbehöret passar till elverktyget.

Håll tag i elverktyget sö att kroppen, speicielt vid arbeiten med mot greppområdet riktade insatsverktyg som t. ex. sāgblad ell skärverktyg, intekommen i beröring med insatsverktygen. Risk finns for kroppsskada om vassa skär eller kanter berörs.

Använd personlig skyddsutrustning. Använd allteffer avsett arbete ansiktsskärm, ögonskydd aller skyddsglasögon. Om sö behövs, använd dammfiltermask, hörskelskydd, skyddshandskar aller skyddsförkläde som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ská skyddas mot utslungade främande partiklar som kan uppstä under arbetet. Damm- och andningskydd maste kunna filtrera bort det damm som eventuellt uppstár under arbetet. Risk finns für hörskskada under en langre tids kraftigt buller.

Rikta inte elverktyget mot dig själv, andra personer aller djur. Risk finns att vassa aller heta elverktyg orsakar personskada.

Det ar forbjudet att med skruvar eller nitar fasta brickor och marken pa elverktyget. En skadad isolering skyddar inte langre mot elstot.

Rengör regelbundet elverktygets ventilationsöppninger med verktyg som inte bestär av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Kontrollera före start att nätsladden och stickproppen inte skadats.

Rekommendation: Anslut alltid elverktyget via en jordfelsbrytare (RCD) med en jordlackageström på högst 30mA .

Hantering av hälsovådligt damm

Om verktyget används für sänging av vissa material kan hälsovädligt damm uppsta.

Beröring aller inandning av vissa damm som t. ex. asbest och asbesthaltigt material, blyhaltig mälning, metall, vissa tradslag, mineraler, silikatpartiklar frän stenhaltigt material, färglösningsmedel, traskyddsmedel, antifouling for vattenfordon kan hos personer utlösa allergiska reaktioner och/eller andningsbesvär, cancer, fortplantningsstkada. Risken vid inandning av damm ar beroende av expositionen. Använd en utsugning som ar lamplig für det damm som bildas, personlig skyddsutrustning och se till att arbetsplatsen ar val ventilerad. Lat en fackman bearbeta asbesthaltigt material.

Trädamm och lättmetallsdamm, het blandning av slip-damm och kemiska ämnen kan under ogynnsamma for-hallanden antandas aller explodera. Undvik gnistor i riktnng mot dammbehällaren samt overhettning av elverktyget och slipmaterialialet,öm i god tid dammbehällaren, beakta materialtilverkarens anvisningar for bearbting namt de foreskrifter for bearbetat material som gäller i ditt land.

Hand-arm-vibrationer

Mätningen av den vibrationsnivå som anges ienna anvising har utförts enligt en matmetod som ar standardiserad i EN 62841 och kan anvandas vid jämforelse av olica elverktyg. Den kan även tillampas for preliminär bedömming av vibrationsbelastningen.

Den angivna vibrationsnivan representar elverktygets huvudsakliga användningsområden. Om daremot elverktyget används for andra andamal och med andra insatsverktyg eller inte underhällits ordentigt kan vibrationsnivan avvika.Detta kan oka vibrationsbelastningen vasantigt under den totala tidsperioden. For exakt vardering av vibrationsbelastningen under en bestamtd tidsperiod bor hansyn aven tas till den tid elverktyget har varit avstangt erler gatt utan att vara i verkligt ingrepp.Detta kan minska vibrationsbelastningen vasantigt under den totala tidsperioden.

Bestam extra sakerhetsatgärder for att skydda operatoren mot vibrationernas inverkan, t. ex.: underhall av elverktyget och insatsverktygen, att halla handerna varma, organisera arbeitsforloppen.

Emissionsvärden für vibration

Vibration	a
Indelning av FEIN-insatsverktyg i vibrationsklasser	Beräknad hastighetsökning*
VC0	<2,5 m/s2
VC1	<5 m/s2
VC2	<7 m/s2
VC3	<10 m/s2
VC4	<15 m/s2
VC5	<30 m/s2
Ka	1,5 m/s2
* Dessa värden baserar på en arbetscykel bestående till lika delar av tomgångs- och fullastdrift. Av bifogat blad 3 41 30 451 06 0 framgår till vilken vibrations-klass insatsverktyget hör.

Användningsinstruktioner.

Verktygsbyte.

Använd inte tillbehör som FEIN inte uttryckligen godkänt och rekommenderat für delta elverktyg. Om andra tillbehör används an originaltillbehör frän FEIN leder detta till att elverktyget overhettas och Förstör.

Använd skyddet 3 21 74 011 00 0 vid byte av insatsverktyg med vassa skärkanter som skydd mot skador på hönder och armar.

MM 700-1.7Q [ ]

Tryck in fästelementet stabilt mot stoppet. Stäng sedan spannspaken.

Koppla inte in elverktyget med oppen spännspak. Annars finns risk För klåmskada på händer och fingrar.

Overbelasta inte elverktyget. Vid overbelastning okar elverktygskapans vibration och elverktyget kan bl mycket hett. Risk for kroppskada foreligger.

Ytterligare användningsinstruktioner.

MM 700-1.7Q [ ]

Manövrera inte spännspaken nar maskinen ar i gäng. Annars finns risk für personskada.

MM 700-1.7 (^) / MM 700-1.7Q (^)

Elverktyget skara vara tillslaget nar det fors mot arbetsstyetck.

Innan anvanda ochnya knivar tas i bruk ske de skärpas med brynsten.

En ökande frammatningskraft samtidigt som arbetsflödet blirSAMRE AR ttydlig tecken pa nedslitna knivar. Insatsverktyget kan flytta s 30^ steg och fixeras i det lampligaste arbetslaget.

Raka, böjda eller bockade knivar skastyras i rät vinkel mot bilrutans flän (se sidan 14-15, Knivar A - D).

Se till att den U-formade knivens flans fors parallelt med bilrutan (se sidan 15, Knivar E - F).

Med skavkniven utjämnas limrester på fönsterfläsen aller rutan. Innan bilrutan sätts in på nytt ska resten av limsträngen jämnas till ca 2 mm (se sidan 15, Knivar G).

Tryck elverktyget med päsatt slippapper kort och kraftigt mot en plan yta och koppla helt kort pa elverktyget. Detta ger en god vidhäftning och forebygger ett for snabbt slitage.

Om slipppperet endast slitits på ett horn kan det dras av och Åter sattas på forskjutet om 120^ .

Slipa med slipplattans hela yta och inte endast med spetsen.

Välj en hög Oscilleringsfrekvens (elektronikens steg 4 - 6) for slipning med små triangel-slipplattor, välj en medelhög Oscilleringsfrekvens (elektroniken max. steg 4) for slipning med sliprondeller och stora triangel-slipplattor.

Slipa med jämn hastighet och lätt tryck. Ett für kraftigt mottryck ökar inte avverkningsgraden, slipppperet slits bara snabbare.

Anvisningar for ságning av karossplat.

Valj en hog oscilleringsfrekvens. Runda sagklingor kan for jammare slitage tas bort och atermonteras i svangt lage.

Anvisiningarforskavning.

Välj medelhög till hög Oscilleringsfrekvens.

Underhäll och kundservice.

Under extrema betingelser kan ledandedamm samlas i elverktygets inre nar metallbearbetas.Elverktygets skyddsolering kan

församras. Blas oftarentelverktygetsinregenomventi-lationsöppningarna med torr och oljefri tryckluft och koppla in en jordfelsbrytare (Fl).

Vid bearbetning av gipshaltiga material kan damm samlasinne i elverktyget och pa kopplingselementet och hardna i samband med luftfuktighet. Det kan menligt paverka kopplingsmekanismen. Renblas ota elverktygets inre genom ventilationsoppningarna med torr och oljefri tryckluft.

Produkter som varit i beröring med asbest fär inte lamnas till reparation. Disponera med asbest kontaminerade produitenigt landets gällande instruktioner for hantering av asbesthaltigt avfall.

Om elverktygets natsladd ar skadad maste den bytas ut av tillverkaren aller dess representant.

Den aktuella reservdelslistan for detta elverktyg hittar du i Internet på adress: www.fein.com.

Användendastoriginalreservdilar.

Foljande delar kan du vid behov sjalv byta ut: Insatsverktyg, fastelement (MM 700-1.7Q (^**)

Garanti och tillaggsgaranti.

Garanti lämnas på produiten enlgit de lagbestammelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tillaggsgaranti enlgit FEIN-tillverkargaranti-förklaring.

Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas iBruksanvis- ningen.

Försakran om überensstammelse.

CE-forsakran gäller endast für Europeiska unionens länder och EFTA (European Free Trade Association) och endast forprodukter som ar avsedda for EU-eller EFTA-marknaden. After marknadsintroduktionen avprodukten pa EU-marknaden forlorar UKCA tecknet sin giltighet.

UKCA-forsakran galler endast for den brittiska marknaden (England, Wales och Skottland) och endast forprodukter som ar avsedda for den brittiska marknaden. Efter marknadsintroduktionen av Produkten pa brittiska marknaden forlorar CE - tecknet sin giltiget. FEIN forsakrar under exklusivt ansvar att denna produkt overensstammer med de normativa dokument som anges pa instruktionsbokens sista sida.

Tekniska publikationer finns hos:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwabisch Gmund-Bargau, Germany

Miljöskydd, avfallschantering.

Förpackning, skrotade elverktyg och tillbehör ske hanteras på miljövänligt satt.
