Produkttype	Oscillerende multifunktionsværktøj
Mærke	Fein
Model	Multimaster MM 700 1.7 Q Bus & Truck
Strømforsyning	Net (ledning)
Nominel spænding	230 V
Frekvens	50/60 Hz
Optaget effekt (P1)	700 W
Vægt (ifølge EPTA-procedure 01)	Ca. 2,0 kg
Beskyttelsesklasse	II (dobbelt isolation)
Værktøjsskift	Hurtig spændehåndtag
Hastighedsregulator	Ja, 6 positioner
Oscillationsvinkel	Ikke specificeret
Primære anvendelser	Skæring af polyurethanlim (glasfjernelse), skæring af plader, slibning, skrabning
Anbefalet beskyttelsesudstyr	Briller, høreværn, støvmaske, handsker
Overensstemmelse	CE, UKCA
Vedligeholdelse	Blæs tør trykluft ind i ventilationsåbningerne
Reparerbarhed	Reservedele tilgængelige på www.fein.com
Garanti	Lovbestemt garanti + producentgaranti Fein
Genbrug	Må ikke smides ud med husholdningsaffald; afleveres på genbrugsstation

Ofte stillede spørgsmål - Multimaster MM 700 1.7 Q Bus & Truck Fein

Hvordan skifter man arbejdsværktøjet på Multimaster MM 700?

For at skifte værktøjet, åbn spændehåndtaget, fjern det brugte værktøj, placer det nye værktøj (klinge, slibeplade, skraber) på fastgørelseselementet, og luk derefter håndtaget fast. Sæt aldrig maskinen i gang med åbent håndtag.

Hvad er de primære anvendelser af dette værktøj?

Dette værktøj er designet til skæring af polyurethanlim ved fjernelse af bilruder (biler, lastbiler, busser), skæring af karosseriplader, fjernelse af undervognsbelægning, slibning og skrabning af karosseridele.

Hvordan justeres oscillationshastigheden?

Hastighedsregulatoren har 6 positioner. Brug høj hastighed (position 4-6) til små trekantede slibeplader og savning, mellemhastighed (max. position 4) til den store plade, og mellem til høj hastighed til skrabning.

Hvilke tilbehør kan jeg bruge med dette værktøj?

Brug udelukkende originale FEIN-tilbehør designet specifikt til denne model, såsom savklinger, trekantede slibeplader (små og store), lige, vinklede, buede eller U-formede knive og skrabere. Brug af uegnet tilbehør kan beskadige værktøjet.

Hvordan rengør man værktøjet?

Rengør regelmæssigt ventilationsåbningerne med ikke-metalliske værktøjer. Ved arbejde på metaller, blæs tør og oliefri trykluft ind gennem åbningerne. Ved arbejde på gips, blæs ofte for at undgå støvets hærdning.

Hvad gør man, hvis strømkablet er beskadiget?

Hvis kablet er beskadiget, skal det udskiftes af producenten (Fein) eller en autoriseret repræsentant. Brug ikke værktøjet med et defekt kabel.

Kan jeg bruge værktøjet på et generatoraggregat?

Ja, forudsat at generatoren har tilstrækkelig effekt og overholder ISO 8528, klasse G2 (harmonisk forvrængningsfaktor under 10%). Hvis du er i tvivl, spørg producenten af generatoren.

Hvordan reducerer man vibrationer under brug?

Brug værktøjet med let og konstant tryk, vælg den rigtige hastighed, hold værktøj og tilbehør i god stand, og brug handsker for at holde hænderne varme. Tag regelmæssige pauser.

Hvad er garantien for dette værktøj?

Den lovbestemte garanti gælder i henhold til landet, hvor produktet markedsføres. Fein tilbyder desuden en producentgaranti i henhold til deres erklæring. Opbevar brugsanvisningen og købskvitteringen.

Hvordan genbruger man værktøjet ved endt levetid?

Smid ikke værktøjet ud med husholdningsaffaldet. Aflever det på en godkendt genbrugsstation for elektrisk og elektronisk udstyr i overensstemmelse med miljødirektiverne.

BRUGSANVISNING Multimaster MM 700 1.7 Q Bus & Truck Fein

Oversaattelse af den originale betjeningsvejledning

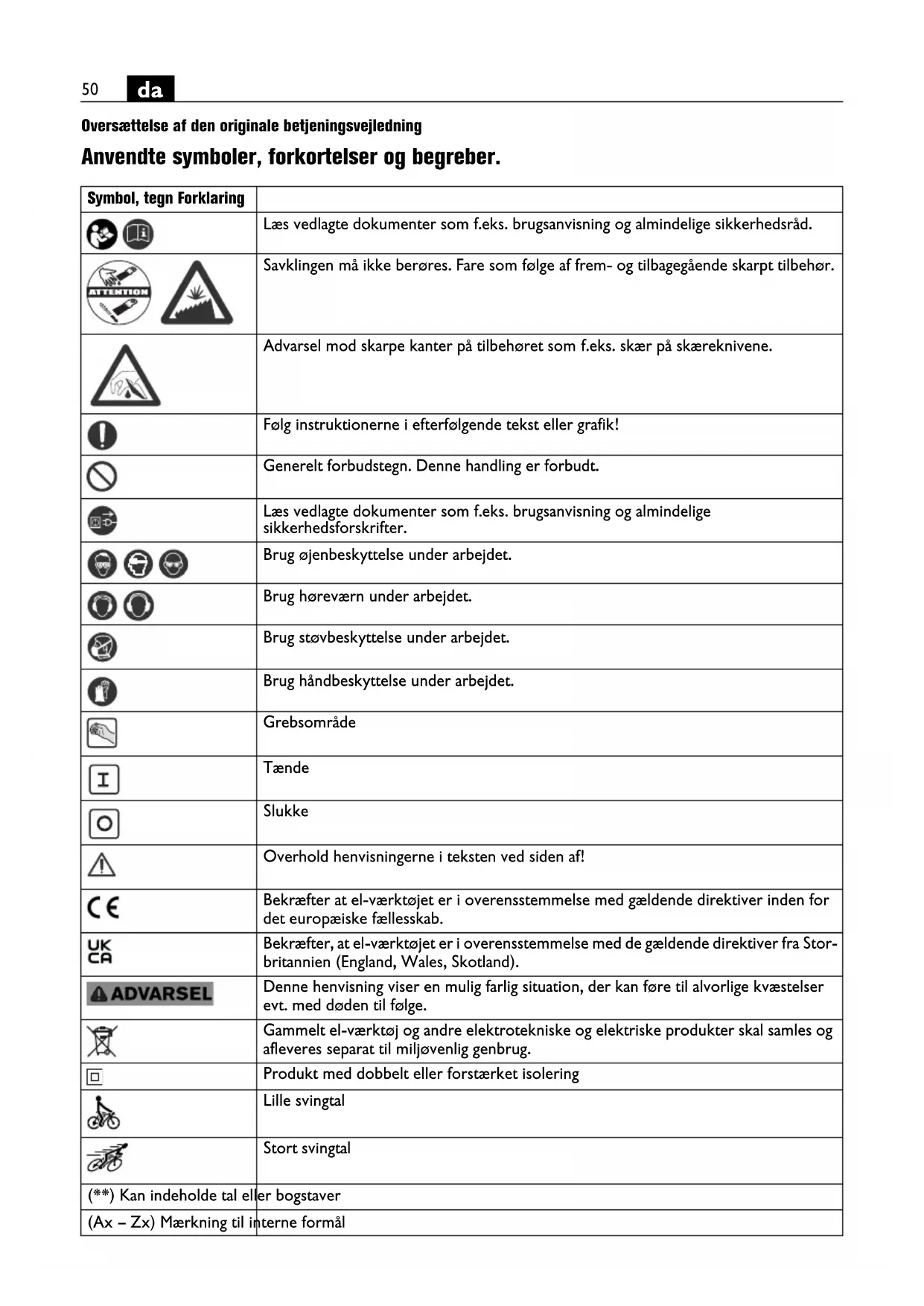

Anvendte symboler, forkortelser og begreber.

Symbol, tegn Forklaring
	Læs vedlagte dokumenter som f.eks. brugsanvising og almindelige sikkerhedsråd.
	Savklingenmökke berøres. Fare som ffolge af frem- og tilbagegående skarpt tilbehør.
	Adversel mod skarpe kanter på tilbehøret som f.eks. skær på skareknivene.
	Følg instruktionerne i afterfolgende tekst eller grafik!
	Generelt forbudstegt. Denne handling er forbudt.
	Læs vedlagte dokumenter som f.eks. brugsanvising og almindelige sikkerhedsforskrifter.
	Brug øjenbeskyttelse under arbejdet.
	Brug horeværn under arbejdet.
	Brug støvbeskyttelse under arbejdet.
	Brughandbeskyttelse under arbejdet.
	Grebsområde
I	Tænde
	Slukke
	Overhold henvisingerne i teksten ved sider af!
CE	Bekræfter at el-værtktøj er i overensstemmelse med gældende direktiver inden for det europæiske fælllesskab.
UKCA	Bekræfter, at el-værtktøj er i overensstemmelse med de gældende direktiver fra Stor-britannien (England, Wales, Skotland).
ADVARSEL	Denne henvising viser en mulig farlig situation, der kan före til alvorlige kvæstelser EVT. med døden til fölege.
	Gammelt el-værtktøj og andere elektrotekniske og elektriskeprodukter skal samles og afleveres分开 til miljøvenlig genbrug.
	Produkt med dobbelt eller forstørket isolering
	Lille svingtal
	Stort svingtal
(**) Kan indeholde tal ell er bogstaver
(Ax-Zx) Mørkning til inte

Tecn Enhed	international Enhed national	Forklaring
P1	W W Optagende effekt
P2	W	W	A f
UV V Dimensioneringsspænding
fHz Hz Frekvens
nS	/min, min-1, rpm, r/min	/min	Dimensioneringssvingtal
K	°	°	Svingvinkel
	kg	kg	Vægt iht. EPTA-Procedure 01
LpA	dB dB	Lydtrykniveau
LwA	dB dB	Lydeffektniveau
LpCpeak	dB dB	Top lydtrykniveau
K...			Usikkerhed
a	m/s2	m/s2	Svingningsemissionsværdi iht. EN 62841 (vektorsum for tre retninger)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Basisenheder og afledte enheder fra det internationale enchedssystem SI.

For din egen sikkerheds skyld.

ADVARSEL

Laes alle sikkerhedsrad og instrukser. I tilfaelde af manglende over

holdelse af sikkerhedsrad og instrukser er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsråd og instrukser til sende drug.

Anvend/DDe tte el-vaerktj,fo du har lst naervarende brugsanvising samt vedlagte ,Alminderige sikkerhedsrad" (skriftnummer

3 41 30 465 06 0)不同程度 of the pH range, and the pH range is 7.2 to 8.0 .

Opbevar nævnte materiale til senere brug og giv det videre til enevt. ny ejer.

Læs og overhold ligeledes de gældende nationale arbejdsbeskyttende bestemmelse.

El-varktojets formal:

handført oscillator til brug utden vandtilforsel i vejrbeskyttede omgivelser med det af FEIN godkende tilbehør.

• Til skæring af polyurethan-limfuger i forbindelse med udtagning af glas i personbiler, lastvogne og busser
• Til savning af karosseriplader og fjernelse af undervognsbeskyttelsens materialer
  -Til sibning af karosseridele

Dette el-vaerktoj er ikke egnet til at save i træ og lignende materialer. Brug venligst hertil f.eks. FEIN MM 700 MAX.

Dette el-vaerktoj er ogsa beregnet til brug sammen med vekselstrømgeneratorer med tilstrækkelig ydelse, der svarer til standard ISO 8528, udforelsesklasse G2.

Bestemmelsene i donne standard overholds især ikke, hvis den sakaldte THD overskrider 10% . Er du i tvivil, æses og overholds informationsmaterialet til den generator, du bruger.

Specielle sikkerhedsforskrifter.

Hold værktøjet på de isolerede gribebflader, Near arbejde udføres, hvor tilbehoret kan ramme skjulte strømledninger eller værktøjets egen ledning. Kontakten med en spændingsførende ledning kan øgså sætte metalhodige værktøjsdele under spænding, hvilket kan.fore til elektrisk stød.

Anvend klemmer aller en,anden praktisk metode for at sikre og stotte emnet pa et stabilt underlag.Holds emnet kun med handen uller ind mod kroppen,behinder det sig i en ustabil position,der kan medfore,at du taber kontrollen.

Anvend ikke tilbehør, hvis det ikke er udviklet eller frigivet specielt af el-vektjets fabrikant. Sikker drift er ikke kun givet ved, at tilbehøret passer til dit el-vektjøj.

Tag sikkert fat i el-værktjet, sa kroppen, især nár der arbejdes med tilbehør som f.eks. savklinger erller skærevræktj, der er rettet ind i grebsområdet, aldrig kommer i berøring med tilbehørt. Berøring af skarpe skær ell er kanter kan fore til kvæstelter.

Brug personligt beskyttelseesudstyr. Brug helmaske til ansigitet, øjenvarn erler beskyttelseesbriller, afhængigt af det udforte arbeje. Brug afhængigt af arbejdets art stovmaske, horeværn, beskyttelseshandsker erler specialforklæde, der beskytter dig mod sma silbe- og materialepartikler. Øjnene skal beskyttes mod fremmede genstande, der flyver rundt i luften og som opstär forbindelse med forssettigt arbeje. Stov-ller andedrætsmaske skal filtrere det stov, der opstär under arbejdet. Udsættes du for hj stoj i længere tid, kan du lide horetab.

Ret/DDe el-vaerktoejet mod dig selv, andre personer ell er dyr. Skarpt ell er varmt tilbehor kan fore til kvastelser.

Det er forbudt at skrue aller nitte skilte og tegn pa elværktog. En beskadiget isolering beskytter ikke mod elektrisk stød.

Rengør ventilationsabningerne på el-værktojet med regelmæssige mellemrum med ikke-metalisk værktoj. Motorblæseren trækker stov ind i huset. Dette kan.fore til elektrisk fare, hvis store mængder metalstov opsamples.

Kontroller altid nettilslutningsledningen og netstikket for beskadigelser fbr brug.

Anbefaling: Brug altid el-varktojet via en fejlstrombeskyttelseskontakt (RCD) medimensioneret fejstrom pa 30mA aller minded.

Handtering med farligt stov

Bruges dette værktøj til materialeafslibende arbejdssprocesser, opstår der stov, der kan vaere farligt.

Beröring aller indänding af nogle former for stov som f.eks. fra asbest og asbestholdige materialer, blyholdig maling, metal, nogle traesorter, mineraler, silikatpartikler med stenholdige materialer, farveopløsende midler, træbeskyttelsemsidler, kan udlose allergiske reaktioner og/eller luftvejssygdomme, kræft og forplantningska- der hos personer med allergiske reaktioner. Risikoen for at indände stov afhænger af ekspositionen. Brug en opsugningsmåde, der er afstemt after det stov, der opstar, samt personligt beskyttelsesudstyr og sorg for god udluftning/ventilation på arbejspladsen. Overlad altoi behandling af asbestholdigt materiale til fagfolk.

Træstov og letmetalstov, varme blandinger af silbestov og kemiske stoffer kan under ugunstige betingelser antændes af sig selv og före til eksplosion. Undgå gnistregn hen imod stvbeholder somt overophedning af elværktøjet og silbegodset, tøm rettidigt stvbeholderen, følg bearbjdningshenvisningerne fra materialeproducenten somt de forskritter, der gælder i brugslandet for de materialer, der skalbearbjdes.

Hand-arm-vibrationer

Vibrationsniveauet angivet i disse instruktioner er malt jævnfor en malleprocedure, normeret i EN 62841, og kan benyttes til indbyrdesammenligning af el-værktoj. Den egner sig desuden til en forellobig vurdering af vibrationsbelastningen.

Det angivne vibrationsniveaue repreesenterer el-vaerkto-jets vigtigste anvendelsesformer. Hvis el-vaerktojet benyttes pa anden made med ici formalsbestemt tilbehor erler ved utilstrakkelig vedligholdelse, kan vibrationsniveauaet afvige.Derved kan vibrationsbelastningen i hele arbejdssperioden foroges betydeligt. Ved en nojagtigurdering af vibrationsbelastningen bor der ogsa tages hjoide for den tid, hvor vaerktojet entener slukket ellr fortsat er taendt, men ici er i eigentlig brug.Det kan reducere vibrationsbelastningen i hele arbejdssperioden betydeligt.

Fastlag yderligere sikkerhedsforanstaltninger til beskytelse af brugeren mod vibrationernes effekt som f.eks.: Vedligeholdelse af el-varktoj og tilbehør, hold henderne varme, organisation af arbejdssprocedurer.

Emissionsvaerdier for vibration

Vibration	a
Inddeling af FEIN-tilbehør i vibra-tionsklasse	Vurderet acceleration*
VC0	<2,5 m/s2
VC1	<5 m/s2
VC2	<7 m/s2
VC3	<10 m/s2
VC4	<15 m/s2
VC5	<30 m/s2
Ka	1,5 m/s2
* Disse værdier er baseret på en arbejdscyklus, der består af arbejde i tomgang og under belastning med samme varighed. Den vibrationsklasse, der er forbundet med tilbehøret, fremgår af vedlagte blad 3 41 30 451 06 0.

Betjeningsforskritter.

Udskiftning af værktaj.

Brug ici tilbehør, der ici er specielt fremstillet og anbefalet af FEIN til dette el-værktoj. Brug af ici origi-nalt FEIN tilbehør forer til overophedning af el-værktø-jet og ødelæggelse af dette.

Brug til skift af et tilbehør med skarpe snitkanter afdækningen, der beskytter mod hand-arm-kvæstelser.

MM 700-1.7Q [ ]

Tryk fastgorelselementet fast ind indtil anslag. Luk herefter spendearmen.

Tænd ikke for el-vaerktojet, hvis spændarmen er aben. Ellers er der fare for, at hand og fingre kommer i klemme.

OverbelastCREASEl-varktojet.Overbelastning ogervibrationen af el-varktojets hus,og el-varktojetkan blive meget varmt.Fare for kvestelser.

Yderligere betjeningsforskritter.

MM 700-1.7Q [ ]

Betjen ikke spændearmen, narraskinen kører. Ellers er der fare for kvæstelser.

MM 700-1.7 () / MM 700 - 1.7Q () :

El-værktøjet skal altid�� tændt, nár det fores mod emnet.

Slib altid de brugte og nye knife forbrug med slibstenen.

Et tydeligt tegn på slidte knife vil vare, at der skal bruges betydeligt flere kræfter til at føre maskinen gennem materialet. Samtidig vil kvaliteten amat skærehastigheden falde drastisk.

Tilbehoret kan forskydes i skridt pa 30° og kan fastgores i den fordelagtige arbejdssposition.

For de lige, bojede aller kroppede skareknive i en ret vinkel til vinduesflangen (se side 14-15, Kniv A - D).

Vær ved de U-formede skæreknive opmærksom pa, at forbindelsessystykket pa skærekniven fores parallelt til bilens rude (se side 15, Kniv E - F).

Skrabekniven benytttes til at tilbageskare klæberester på vinduesflangen eller ruden. Skær den resterende limfuge tilbage til en højde på ca. 2 mm, for koretojets rude klæbes fast på ny (se side 15, Kniv G).

Tryk el-værktøjets spliceblad kort og kraftigt mod en lige flade og tænd kort for el-værktøjet. Dette sikrer en god hæftning og forebygger for tidligt slid.

Slidebladet kan fjernes igen og anbringes 120° forskudt, hvis der kun bruges en spids på slidebladet.

Arbejd med hele splicepladens flade, jakke kun med spiden.

Sliber med små trekanteede spliceplader, vælges en høj svingfrekvens (elektronik trin 4 - 6), bruges den runde splicebagskive og den store trekanteede spliceplade, vælges en gennemsnitlig svingfrekvens (elektronik maks. trin 4).

Slib med konstant bevagelse og let tryk. Et meget fast tryk øger ikke aftlibningen, men slidebladet slides noget hurtigere.

Tips mht. savning af karosseriplader.

Vælg et højt svingtal. Runde savklinger kan løns og forskydes, sa de slides jævnt.

Tips til skrabning.

Vaelg et middelt til hjt svingtal.

Under ekstreme brugsbetingelser kan bearerbeitnng af metal fore til aflejring af ledende stov inde i el-varktojet. El-varktojets

beskyttesisolering kan forringes. Blaes den indvendige side af el-vaerktojet gennem ventilationsabningerne igennem med torg oliefri trykluft med hyppige mellemrum og forkobl HFI-relae.

När der bearbejdes gipsholdige materialer, kan stov aflejre sig inde i elværktog og pa kontaktelementet og hærde i forbindelse med luftfugtighed. Det kan fore til en forringelse af kontaktmekanismen. Rengør hyppigt den indvendige del af elværktoget ved at blæse tør og oliefri trykluft gennem ventilationsabningerne og kontaktelementet.

Produkter, der er kommen i kontakt med asbest, ma化进程. Bortskaf producer, der er forurenet med asbest, iht. forskritterne om bortskaffelse af asbestholdigt affald, er geldende i brugslandet. Hvis el-varktojets ledning bliver beskadiget, skal denskiftes ud af producenten aller dennes repraesentant.

Den aktuelle reservedelsliste til dette el-værktøjfindes på internettet under www.fein.com.

Brug kun originalereservede.

Folgende delie kan du selv udskifte after behov:

Tilbehør, fastgorelseselement (MM 700-1.7Q (^**)

Mangelsansvar/reklamationsret og garanti.

Mangelsansvaret/reklamationsretten er fastlagt i de lovbestemmelser, der gelder i det land, hvor maskinen markedsfores. Derudover yder FEIN garanti iht. FEIN fabrikantens garantierklaring.

Det kan vare, at el-vaerktoget kun leveres med en del af det tilbehør, der beskrives ell illustreres i brugsanvisin.

CE-erklaringen gelder kun for lande i den Europæiske Union og EFTA (European Free Trade Association) og kun forprodukter, der er beregnet til EU-ller EFTA-marketedet. Närproduktet er markedsfort på EU-marketedet, mister UKCA tegnet sin gyldighed.

UKCA-erklaringen gælder kun for det britiske marked (England, Wales og Skotland) og kun forprodukter, der er beregnet til detBritiske marked. Närproduktet er markedsfort på detBritiske marked, mister CE-tegnet sin gyldighed.

Firmaet FEIN erklærer på eget ansvar, at dette produit er i overensstemmelse med de gældende bestemmelse, derfindes på den sidste side i davon brugsanvising. Teknisk materiale hos:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwabisch Gmund-Bargau, Germany
