Produkttype	Oscillerende multifunksjonsverktøy
Merke	Fein
Modell	Multimaster MM 700 1.7 Q Bus & Truck
Strømtilførsel	Nett (ledning)
Merkespenning	230 V
Frekvens	50/60 Hz
Inngangseffekt (P1)	700 W
Vekt (ifølge EPTA-Prosedyre 01)	Omtrent 2,0 kg
Beskyttelsesklasse	II (dobbel isolasjon)
Verktøybytte	Hurtigspenne spak
Hastighetsregulering	Ja, 6 posisjoner
Oscillasjonsvinkel	Ikke spesifisert
Hovedapplikasjoner	Skjæring av polyuretanlim (glassfjerning), skjæring av metallplater, sliping, skraping
Anbefalt verneutstyr	Vernebriller, hørselvern, støvmaske, hansker
Samsvar	CE, UKCA
Vedlikehold	Blås tørr trykkluft inn i ventilasjonsåpningene
Reparabilitet	Reservedeler tilgjengelig på www.fein.com
Garanti	Lovbestemt garanti + Fein-produsentgaranti
Resirkulering	Kast ikke med husholdningsavfall; lever til gjenvinningsstasjon

Ofte stilte spørsmål - Multimaster MM 700 1.7 Q Bus & Truck Fein

Hvordan bytte verktøy på Multimaster MM 700?

For å bytte verktøy, åpne hurtigspennesverven, fjern det gamle verktøyet, plasser det nye verktøyet (blad, plate, skrape) på festeinnretningen, og lukk deretter spaken godt. Start aldri maskinen med spaken åpen.

Hva er hovedapplikasjonene til dette verktøyet?

Dette verktøyet er designet for skjæring av polyuretanlim ved fjerning av bilglass (biler, lastebiler, busser), skjæring av karosseriplater, fjerning av understellsbelegg, sliping og skraping av karosserideler.

Hvordan justere oscillasjonshastigheten?

Hastighetsregulatoren har 6 posisjoner. Bruk høy hastighet (posisjon 4-6) for små trekantede plater og saging, middels hastighet (posisjon 4 maks.) for den store platen, og middels til høy for skraping.

Hvilke tilbehør kan jeg bruke med dette verktøyet?

Bruk utelukkende originale FEIN-tilbehør spesielt designet for denne modellen, som sagblad, trekantede slipeplater (små og store), rette, vinklede, buede eller U-formede kniver, og skraper. Bruk av uegnet tilbehør kan skade verktøyet.

Hvordan rengjøre verktøyet?

Rengjør ventilasjonsåpningene regelmessig med ikke-metalliske verktøy. Ved arbeid på metaller, blås tørr og oljefri trykkluft inn gjennom åpningene. Ved arbeid på gips, blås ofte for å unngå herding av støv.

Hva gjør jeg hvis strømkabelen er skadet?

Hvis kabelen er skadet, må den erstattes av produsenten (Fein) eller autorisert representant. Ikke bruk verktøyet med en defekt kabel.

Kan jeg bruke verktøyet på et aggregat?

Ja, forutsatt at aggregatet har tilstrekkelig effekt og overholder ISO 8528, klasse G2 (harmonisk forvrengning under 10%). Ved tvil, spør aggregatprodusenten.

Hvordan redusere vibrasjoner under bruk?

Bruk verktøyet med lett og jevnt trykk, velg riktig hastighet, hold verktøyet og tilbehør i god stand, og bruk hansker for å holde hendene varme. Ta regelmessige pauser.

Hva er garantien på dette verktøyet?

Lovbestemt garanti gjelder i henhold til landet den markedsføres i. Fein tilbyr i tillegg en produsentgaranti i henhold til sin erklæring. Oppbevar bruksanvisningen og kjøpsbevis.

Hvordan resirkulere verktøyet ved slutten av levetiden?

Ikke kast verktøyet med husholdningsavfall. Lever det til en godkjent gjenvinningsstasjon for elektriske og elektroniske apparater, i samsvar med miljødirektiver.

BRUKSANVISNING Multimaster MM 700 1.7 Q Bus & Truck Fein

Tips til silibining.

Vedligeholdelse og kundeservice.

Overensstemmelseserklæring.

Miljøbeskyttelse, bortskaffelse.

Emballage, udtjent el-vaerktog tilbehor bedes afleveret til miljovenlig genbrug.

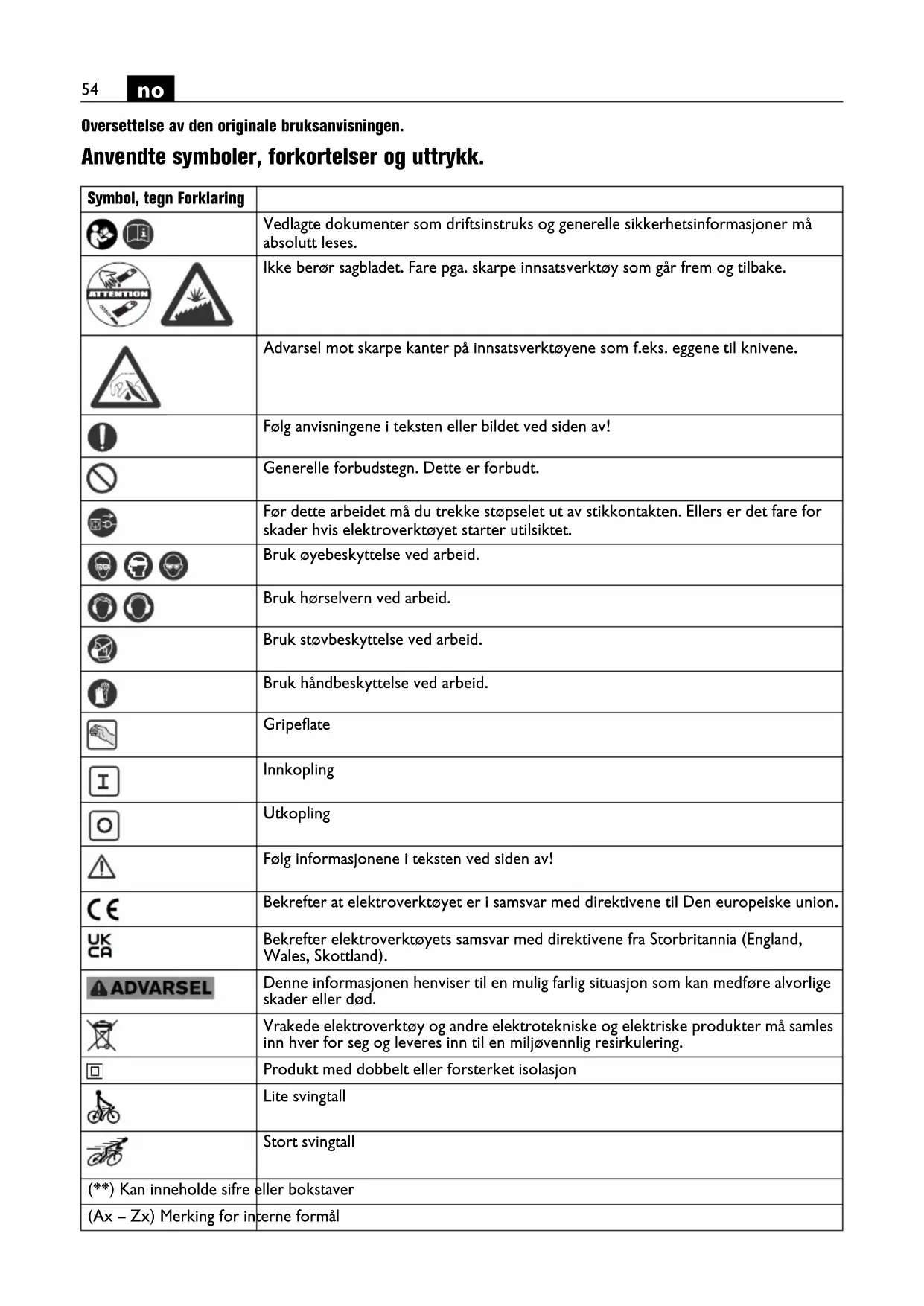

Oversettelse av den originale bruksanvisingen.

Anvendte symboler, forkortelser og uttrykk.

Symbol, tegn Forklaring
			Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner på absolutt leses.
			Ilke berør sagbladet. Fare pga. skarpe innsatsverktøy som:går frem og tilbake.
			Adversel mot skarpe kanter på innsatsverktøyene som f.eks. eggene til knivene.
			Følg anvisingene i teksten eller bildet ved sider av!
			Generelle forbudstegt. Dette er forbudt.
			Før dette arbeidet på trekke støpselet ut av stikkontakten. Ellers er det fare for skader,hvis elektroverktøyet starter utilsiktet.
			Bruk øyebeskyttelse ved arbeid.
			Bruk hørselvern ved arbeid.
			Bruk støvbeskyttelse ved arbeid.
			Bruk händbeskyttelse ved arbeid.
			Gripeflate
			Innkoping
			Utkoping
			Følg informasjonene i teksten ved sider av!
			Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union.
UK			Bekrefter elektroverktøyet samsvar med direktivene fra Storbritannia (England, Wales, Skottland).
ADVARSEL			Denne informasjonen henviser til en mulig farlig situasjon som kan medføre alvorlige skader eller ød.
			Vraktele elektroverktøy og andre elektrotekniske og elektriskeprodukter på samles inn haver for seg og leveres inn til en miljøvennlig resirkulering.
			Produkt med dobbelt eller forsterket isolasjon
			Lite svingtall
			Stort svingtall
(**) Kaninneholde sifre aller bokstaver
(Ax-Zx) Merking for inne formål			terne formål
Tegn Enhet internasjonalt Enhet nasjonalt Forklaring
P1	W W Opptatt effekt
P2	W W Avgitt effekt
UV V Spenninq
fHz Hz	Frekvens
ns	/min, min-1, rpm, r/min	/min	Målesvingtall
K	°	°	Svingvinkel
	kg	kg	Vekt tilsvarende EPTA-Procedure 01
LpA	dB dB	Lydtrykknivå
LwA	dB dB	Lydeffektnivå
LpCpeak	dB dB	Maksimalt lydtrykknivå
K...			Usikkerhet
a	m/s2	m/s2	Svingningsemisjonsverdi iht. EN 62841 (vektorsum fra tre retninger)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Basis- og avledede enheter fra det internasjonale enchettssystemet SI.

For din egen sikkerhet.

ADVARSEL

Les gjennom alle advarslene og anvisingene. Unnlatelse av a

overholde advarslene og nedenstaende anvisninger kan medfrole elektriske st, brann og/eller alvorlige skader. Ta godt vare pa alle advarslene og informasjonene.

Ikke bruk dette elektronverktøyet før du har lest og forstatt denne driftsinstruksen og de vedlagte "Generelle sikkerhetsinformasjonene" (doku

mentnummer 3 41 30 465 06 0). Oppbevar de angitte papirene til senere bruk og overrekk disse sammen med elektroverktoyet hvis det lanes bort eller selges videre.

Folg ogsa de vanlige nasjonale arbeidsmiljobestemmelsene.

Elektroverktøyets formål:

handført oscillator for bruk uten vanntilforsel i værbeskyttede omgivelse med innsatsverktoy og tilbehör som er godkjent av FEIN.

• til skjæring av polyuret-an-limvulster ved fjerning av vindusruter pa biler, lastebiler og busser
• til saging av karosseriplater og til fjerning av beskyt-telsesmaterialer for understell
• til sliping av karosserideler

Dette elektroverktøyet er ikke egnet for saging av tre og lignende materialer. Vennligst bruk for dette f.ecs. FEIN MM 700 MAX.

Dette elektronverktøyet er ogss Beregnet til bruk pa vekselstrømgeneratorer med tilstrekkelig ytelse, som oppfyller kravene i standard ISO 8528, modellklasse G2. Denne standarden oppfylles ikke hvis den sakalte klirrfaktoren overskrider 10% . I tvilstilfeller ma du informere deg om den generatoren du bruker.

Spesielle sikkerhetsinformasjoner.

Hold elektroverktøyet på de isolerte gripeflatene, hviss du utfær er arbeid der innsatsverktøyet kan trefpe skjulte strømledninger eller den egne strømledningen.

Kontakt med en spenningsforende ledning kan ogsa sette elektroverktoyets metalldeler under penning og fere til elektriske stot.

Bruk kun resedeler erler tilbehør som er levert og godkjent av produsenten. En sikker bruk kan/DDke garanteres selv om annet tilbehør som passer til elek- troverktoyet blir benyttet.

Ta sa godt tak i elektroverktoyet at kroppen din aldri kommer i beroring med innsatsverktoyet - særlig ved arbeid med innsatsverktoy som er rettet inn i gripeområdet, sik som sagblad eller skjareverktoy. Beroring av skarpe egger uller kanter kan fore til skader.

Bruk personlig beskyttlesesutstyr. Avhengig av type bruik ma du bruke visir, oyebeskyttelse erler vernebriler. Om nadvendig ma du bruke stavmaske, horselvern, vernehansker erler spesialforkle som holder sma slopeog materialpartikler unna kroppen din. Oynene bor beskytttes mot fremmedlegemer som kan slynges rundt ved visse typer bruik. Stov-ller pustevernmasker ma filtrere den typen stov som oppstar ved den aktuelle bruken. Hvis du er utsatt for sterk stoy over lengre tid, kan det medfore skader pa horselen.

Rett-il-verktoyet mot deg selv, andre personer elld yr.Deter fare for skader pga.skarpe eller varme innsatsverktoy.

Det er forbudt Å skru eller nagle skitt eller tegn på elek- troverktøyet. En skadet isolasjon gir ingen beskyttelse mot elektriske støt.

Rengjor ventilasjonsapningene til elektroverktyet med\ ikke-metaliske verktoy med jevne mellomrom. Motorviften trekker stovinn i motorhuset. Dette kan forarsake elektrisk fare när det samles for mye metallstov.

Sjekk strømledningen og stæpselet mht. skader for igangsetting.

Anbefaling: Elektroverktøyet mA alltid brukes med en jordfeilbryter dimensjonert til jordfeilstrom på 30 mA ellerindre.

Handtering av farlig stov

I arbeidsprosesser der dette verktoyet fjerner deler av materialer kan det oppsta stov som kan vare farlig. Beroring ell er innanding av noen typer stov som f.eks. av asbest og asbestholdige materialer, blyholdig maling, metall, noen tresorter, mineraler, silikatpartikler av steinholdige materialer, lsemidler for maling, trebeskyttelsemsidler, bunnstoff for bater kan utlose allergiske reaksjoner og/eller andedrettssykdommer, kreft, forplantningskkader hos mensnesker. Risikoen ved innanding av stov er avhengig av eksponderingen. Bruk en avsuging som passer til stovet som oppstar, bruk personlig beskyttesesutstyr og sorg for en god ventilasjon av arbeidsplassen. Overlat bearbeidelsen av asbestholdig material kun til fagfolk.

Trestov og lettmetallstov, varme blandinger av slipsestov og kjemiske stoffer kan ved ugunstige vilkar antenna seg selv og forarsake en eksplosjon. Unnga gnistsprut i retting av stovbeholderen og en overoppheting av el-verktoyet og slipematerialet, tom stovbeholderen i tide, folg bearbeidelsesinstruksene til materialprodusenten og de gyldige nasjonale forskriftene for materialene som skal bearbeides.

Hand-arm-vibrasjoner

Vibrasjonsnivaet som er angitt i disse anvisingene er malt iht. en malemetode som er standardisert i EN 62841 og kan brukes til sammenligning av elektroverktoy med hverandre. Den egner seg ogsa til en forelopig vurdering av svingningsbelastningen.

Det angitte svingningsnivaet representerer de vanlige.
anvendelsene til elektroverktoyet.Men hvis elektroverktoyet brukes til andre anvendelser, med avvikende
innatsverktoyllerutilstrekkelig vedlikehold, kan
svingningsnivaet avvike.Dette kan oke vibrasjonsbelast-.
ningen tydelig for hele arbeidstiden.

Til en noyaktig vindering av vibrasjonsbelastningen bør det ogsa tas hensyn til tidene nr maskinen var utkoblet ell er gär, men ikke virkelig brukes. Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeidstiden. Bestem ekstra sikkerhetstiltak for a beskytte Brukeren mot svingningsvirkninger som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforlopene.

Emisjonsverdier for vibrasjon

Vibrasjon	a
Inndeling av FEIN-innsatsverktøyetter vibrasjonsklasse	Bedømtakselering*
VC0	<2,5 m/s2
VC1	<5 m/s2
VC2	<7 m/s2
VC3	<10 m/s2
VC4	<15 m/s2
VC5	<30 m/s2
Ka	1,5 m/s2
* Disse verdiene baserer på er arbeidssyklus som består av drifti tomgang og ved full belastning med samme varighet.Vibrasjonsklassen som er tilordnet dette innsatsverktøyet erangitt på vedlagt ark 3 41 30 451 06 0.

Bruksinformasjon.

Verktayskifte.

Ikke bruk tilbehør som ikke er spesielt beregnet og anbefalt av FEIN for dette el-verktøyet. Bruk av/DDKE ori ginalt FEIN tilbehør fomer til overoppheting og odeleg-gelse av el-verktoyet.

Bruk dekselet ved skifte av et innsatsverktøy med skarpe snittkanter 3 21 74 011 00 0 som beskyt-telse mot hand-arm-skader.

MM 700-1.7Q [ ]

Ikke kople inn elektroverktøyet med apnet spennarm. Ellers er det klemfare for hand og fingre.

Elektroverktøyet违法犯罪. På grunn av overbelastning øker vibrasjonen av elektroverktøyets hus og elektroverktøyet kan bl meget varmt. Det er fare for skader.

Ytterligere betjeningsinformasjoner.

MM 700-1.7Q [ ]

Ikke betjen spennarmen mens maskinen er i gang. Det er ellers fare for skader.

MM 700-1.7 (^) / MM 700 - 1.7Q (^) :

Elektroverktøyet mA kun fores inn mot arbeids-stykket iinnkoblet tilstand.

Slip de brukte og ogsa nye knivene med slipsteinen for hver bruk.

Innsatsverktoyet kan forskyves i 30^ -skritt og kan festes i den gunstigste arbeidsposisjonen.

For de rette, boyde eller vinklede knivene i rett vinkel mot vindusflensen (se side 14-15, Kniv A - D).

Ved de U-formede knivene ma det passes pà at at kanten pa kniven fores parallelt til bilruten (se side 15, Kniv E - F).

Skrapekniven er til tilbakeskjæring av kleberestene pa vindusflensen hhv. ruten. Før bilruten limes pa nytt ma restlimvulsten skjæres ned til en høyde pa ca. 2 mm (se side 15, Kniv G).

Informasjoner om slipping.

Dette sørger for bra heft og forebygger for tidlig slitasje. Slipeskiven kan trekkes av igjen og settes pa igjen dreid 120^ , hvis kun en spiss pa slipeskiven er slitt.

Arbeid med hele spliceplatens flate,/DDRE bare med spissen.

Ved sliping med små trekante de spliceplater velger du en høyere svingningsfrekvens (elektronikk trinn 4 - 6), ved bruk av den runde slipsedisken og den store trekante de spliceplaten velger du en midlere svingningsfrekvens (elektronikk max. trinn 4).

Slip med kontinuerlig bevegelse og svakt trykk. Sterkere trykking øker ikke slipemengden, men fører kun til en hurtigere slitasje av slipskiven.

Henisninger til saging av karosseriplater.

Velg en hoy svingfrekvens. Runde sagblad kan lnsnes og settes inn igjen i en ny posisjon, sik at de slites jevnt.

Informasjoner om skraping.

Vedlikehold og kundeservice.

Ved ekstreme bruksvilkar kan det ved bearbeidelse av metall sette seg ledende metallstov stov innate i elektroverktoyet.

Beskyttelsesisolasjonen til elektroverktoyet kan inskrenkes. Blas ofte gjennom den innvendige delen av elverktoyet gjennom ventilasjonsspaltene med torr og oljefri trykkuft og tilslutt en jordfeilbryter.

Ved bearbeiding av materialer som inneholder gips kan stov avleires i elektroverktoyets indre og pa koblingselementet og herde i forbindelse med luftfuktigkeit. Det kan medfore innskrenkninger pa koblingsmekanismen. Blas ofte elektroverktoyets innerom ut gjennom lufteapningene og koblingselementet med torr og oljefri trykkluft.

Produkter som har vært i kontakt med asbest, på不经sendes til reparasjon. Handterprodukter kontaminert med asbest i henhold til de gyldige nasionale bestemmelsene for asbestholdig avfall.

Hvis elektroverktoyets tilkoblingsledning er skadet, skalden skiftes ut av produsenten eller dens representant.

Den aktuelle reservationsslisten for dette elektroverktoyet finner du pa internettet under www.fein.com.

Bruk kun originale reservedeler.

Falgende deler kan du skiffe ut selv etter behov:

Innsatsverktoy, festelement (MM 700-1.7Q (^**)

Reklamasjonsrett og garanti.

Reklamasjonsretten for Produktet gjelder jf. de lovmessige bestemmelsene i det landet Produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produ-sentens garantierklaring.

Denne driftsinstruksen kan inneholde beskrivelser og/eller illustrasjoner av tilbehør som ikke ingaar i din leveranse.

Samsvarserklaring.

CE-erkläringen gjelder kun for land i Den europeiske unionen og i EFTA [EØS] (European Free Trade Association) og kun forprodukter som er bestemt for marketed i EU eller EFTA. Etter atprodukter er introdusert pa EU-marketed, mister UKCA-merket sin gyldighet.

UKCA-erklaringen gjelder kun for det briske markedet (England, Wales og Skottland) og kun forprodukter som er bestemt for det briske markedet. Etter at produit er introdusert pa det briske markedet, mister CE-merket sin gyldighet.

Firmaet FEIN erklærer som eneansvarlig at dette produktet stemmer overens med de vanlige bestemmelse som er oppførpå siste side i denne driftsinstruksen.

Tekniske dokumenter hos:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwabisch Gmund-Bargau, Germany

Miljøvern, avfallshandtering.

Emballasjer, gammelt elektroverktoy og tilbehør må leveres inn til miljøvennlig resirkulering.
