MANUALE UTENTE Multimaster AMM 300 Plus Select Fein

Traduzione delle istruzioni originali.

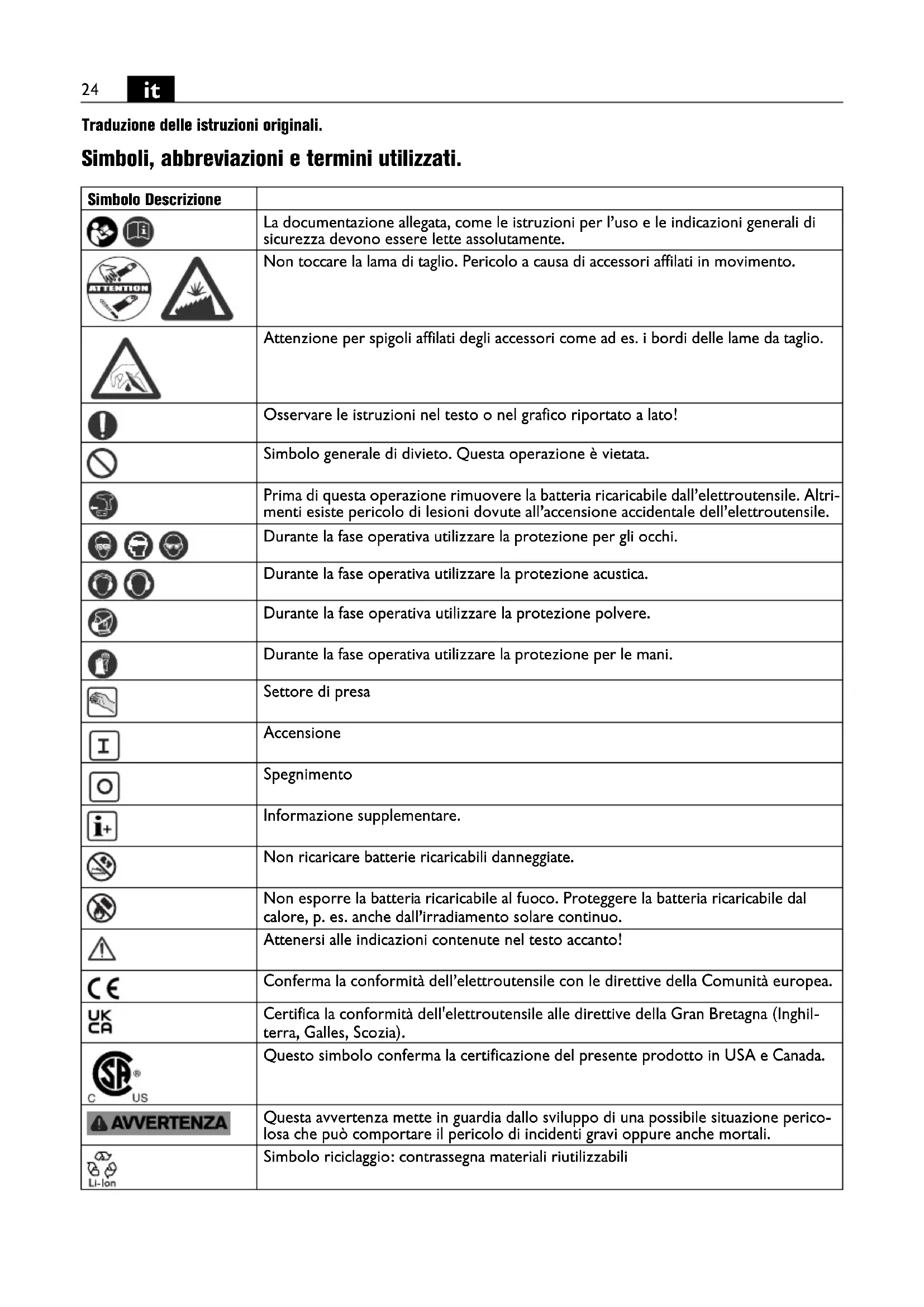

Simboli, abbreviazioni e termini utilizzati.

Simbolo Descrizione
	La documentazione allegata, come le istruzioni per l'uso e leindicazioni generali di sicurezza devono essere lette assolutamente.
ATTENTION	Non toccare la lama di taglio. Pericolo a causa di accessori affiliati in movimento.
	Attenzione per spigoli affilati degli accessori come ad es. i bordi delle lame da taglio.
	Osservare le istruzioni nel testo o nel grafico riportato a lato!
	Simbolo generale di divieto. Questa operazione è vietata.
	Prima di esta operazione rimuovere la batteria ricaricabile dall'elettroutensile. Altri-menti esiste pericolò di lesioni dovute all'accensione accidentale dell'elettroutensile.
	Durante la fase operativa utilizzato la protezione per gli occhi.
	Durante la fase operativa utilizzato la protezione acustica.
	Durante la fase operativa utilizzato la protezione polvere.
	Durante la fase operativa utilizzato la protezione per le mani.
	Settore di presa
I	Accensione
	Spegnimento
	Informazione supplementare.
	Non ricaricare batterie ricaricabili danneggiate.
	Non esporre la batteria ricaricabile al fuoco. Proteggere la batteria ricaricabile dal calore, p. es.anche dall'irradiamento solare continuo.
	Attenersi alle indicazioni contenate nel testo accanto!
CE	Conferma la conformità dell'elettroutensile con le direttive della Comunità europea.
UKCA	Certifica la conformità dell'elettroutensile alle direttive della Gran Bretagna (Inghilter-terra, Galles, Scozia).
US	Questo symbolo conferma la certificazione del presente prodotto in USA e Canada.
AVVERTENZA	Questa avventenza mette in guardia dello sviluppo di una possibile situazione pericolo-losa che più comportare il pericolò di incidenti gravi oppure ancche mortali.
LI-Ion	Simbolo riciclaggio: contrassegna materiali riutilizzabili
	Una volta che un elettrotensile o un qualunque altri prodotto elettrotecnico sareà divertato inservibile, portarlo ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici.
	Tipodi Batteria ricaricabile
	Tipodi di caricabatteria
	Numero di oscillazioni ridotto
	Numero di oscillazioni elevato
(**) più contenere cifre	o lettere
(Ax - Zx) Contrassegno	per uso interno

Simbolo Unità internazionale Unità nazionale		Descrizione
UV V Tensione di taratura
fHz Hz Freqenza
nS	/min, min-1, rpm, r/min	/min Freqenza di	oscillazione
K	° °	Angolo di oscillazione
	kg	kg Peso conforme	alla EPTA-Procedure 01
LpA	dB	dB	Livello di pressione acustica
LwA	dB	dB	Livello di potenza acustica
LpCpeak	dB	dB	Livello di pressione acustica picco
K...			Non determinato
a	m/s2	m/s2	Valore di emissione delle vibrazioni secondo EN 62841 (somma vettori delle tre direzioni)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Unità di base ed unità derivanti dal sistema unità internazionale SI.

Per la Vostra sicurezza.

AVVERTENZA

Leggere tutte le avventenze di pericolo e le istruzioni opera-

tive. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potra create il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avventenze di pericolo e le istruzioni operative per agli esigenza futura.

Nonutilizzareilpresente elettroutensile prima di aver letto e compreso accuramente e comple

tamente queste istruzioni per l'uso e le «Indicazioni generali di sicurezza» allegate (Numero di documentazione 3 41 30 465 06 0). Conservare la documentazione indicata per un eventuale uso futuro ed allegarla in caso di inoltro oppure di vendita dell'elettroutensile.

Attenersiancheallernormenazionaliin vigore concer- nenti la sicurezza sul lavoro.

Utilizzo previsto per I'electrontroutensile:

utensile a oscillazione da utilizzarsi manually per la levigatura di superfici piccole, angoli e spigoli, per il taglio di lamiere sottili, parti di legno e di plastica, per la raschiataura, lucidatura, raspatura, taglio e troncatura con inserti ed accessori consigliati alla FEINenza l'impiego di acqua in ambiente protetto dagli agenti atmospherici

Norme speciali di sicurezza.

Tenere l'apparecchio per le superfici isolate dell'impugnatura qualora venissero effettuati lavori durante i quali l'accessorio potrebbe venire a contatto con cavi elettrici nascosti. Il contatto con un cavo sotto tensione cui dovere molto tensioneanche parti metalliche dell'apparecchio, causando una scossa elettrica.

Utilizzare apposti dispositivi di bloccaggio oppure un'alto metodo pratico per assicurare e supportare il pezzo in lavorazione su una base stabile. Se il pezzo in lavorazioneiene tenuto solo con la mano oppure contro il corpo, lo stesso si trova in una posizione instabile comportando eventualmente la perdita del controllo.

Non utilizzato nessun tipo di accessorio che non sia stato appositamente sviluppato oppure escludimente approvato alla casa costrutrice dell'elettroutensile.

Un funzionamento sicuro non è assicurato dal semplice fatto che le misure di un accessorio combacino con il Vostro elettroutensile.

Afferrare l'elettroutensile in modo dati sicuro che il corpo, in modo particolare lavorando con inserti orientati nel settore di presa come lame di taglio oppure utensili di taglio, non venga mai a contatto con

I'inserto. Il contatto di taglienti o bordi affiliati cui sare lesioni.

Indossare abbigliamento di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, quanti di protezione oppure un grembiule speciale in grado di proteggervi da piccoleparticelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolò di perdere l'udito.

Non dirigere mai l'eletttroutensile versus se stessi,及其他 persono animals. Esiste il pericolo di lesioni dovute a accessori taglienti o bollenti.

E vietato applicare targhette e marchi sull'elettroutensile avvitandoli oppure fissandoli tramite rivetti. In caso di danno dell'isolamento viene a mancare ogni protezione contro scosse elettriche. Utilizzare targhette autoadesive.

Pulire regolarmente le fessure di ventilazione dell'elettroutensile con attrezzi non metallici. La ventola del motore attira polvere nella carcassa. Questo cui causare, in caso di accumulo eccessivo di polvere metallica, pericoli elettrici.

Dopo la lavorazione di materiali contenti gesso: Pulire con aria compressa asciutta e priva di olio le aperture di ventilazione dell'eletttroutensile e dell'interruttore. In caso contrario cui depositarsi polvere continente gesso nella carcassa dell'eletttroutensile e sull'elemento di commande, in combinazione con l'umidità dell'aria, la stessa cui induirsi. Questo cui causare danni al meccanismo di commando.

Impiego e trattamento della batteria ricaricabile (blocco della batteria ricaricabile).

Per evitare pericoli come ustioni, incendio, esplosione, lesioni della pelle ed altre lesioni durante l'impiego della batteria ricaricabile osservare le seguenti istruzioni:

Le batterie ricaricabili non devono essere smontate, aperte oppure sminuzzate. Non sottoporre le batterie ricaricabili ad alcun urto meccanico. In caso di danneggiamento ed un uso non corretto della batteria ricaricabile possono fuoriuscire vapori e liquidi dannosi. I vapori sono irritare le vie respiratoriè. Il liquido della batteria ricaricabile che fuoriesce può causare irritazioni della pelle o usioni.

Se il liquido fuoriuscito alla batteria ricaricabile daneggiata ha bagnato oggetti attigui, controllare le parti interessate, pulirle oppure, se necessario, sostiturle.

Non esporre la batteria ricaricabile al calore o al fuoco. Non immagazzinare la batteria ricaricabile sottoponendola alla luce solare diretta.

Togliere la batteria ricaricabile dal suo imballo originale solamente se la stessa deve essere utilizzata.

Togliere la batteria ricaricabile dall'elettroutensile prima di anni lavoro all'elettroutensile stesso. Se l'elettroutensile si mette in funzione accidentally esiste il pericolo di lesioni.

Rimuovere la batteria ricaricabile esclusivamente ad elettROUTensile spento.

Tenere le batterie ricaricabili lontane dai bambini.

Tenere pulita la batteria ricaricabile e proteggerla da umidità ed acqua. Pulire i contatti sporchi della batteria ricaricabile e dell'elettroutensile con un panno asciutto e pulito.

Utilizzare esclusivamente batterie ricaricabili originali FEIN intatte adatte per l'eeltroutensile. In caso di lavori con e di ricarica di batterie ricaricabili non corrette, danneggiate riparate oppure rigenerate, di imitazioni e prodotti di terzi, esiste il pericolo di incendio e/o di esplosione.

Seguire leindicazioni di sicurezzaindicate nelle struzioni per l'uso del caricabatteria.

Modo di procedere con polveri pericolose

Nelle procedure operative di asporto materiale con il presente utensile si formano polveri che possono essere pericolose.

Il contatto oppure l'inalazione di alcune polveri p. es. di amianto e materiali contenti amianto, vernici contenti piombo, metallo, alcuni tipi di legno, minerali, particelle di silicato di materiali contenti minerali, solventi per vernici, sostanze protettive per legno, vernice antivegetativa per imbarcazioni possono causare reazioni allergiche e/o malattie delle vie respiratoriè, cancro, danni riproduittivi alle persone. Il rischio dovuto all'inalazione di polveri dipende dall'esposizione. Utilizzare un'aspirazione adatta alla polvere che si forma nonché equipaggiamenti protettivi personali e provvedere per una Buona aerazione del posto di lavoro.

Lasciare effettuare la lavorazione di materiale contente amianto esclusivamente a personale specializzato.

Polvere di legname e polvere di metallo leggero, miscele bolenti da polvere di levigatura e sostanze chimiche possono, in caso di condizioni sfavorevoli, prendere fuoco o causare un'esplosione. Evitare la fuga di scintille in direzione del contentatore per la polvere non

ché il sovriscaldamento dell'eletttroutensile e del materiale abrasivo, svuotare per tempo il contentatore per la polvere, osservare le istruzioni di lavorazione del produttore del materiale e le norme valide nel Vostro paese relativamente ai materiali da lavorare.

Vibrazione mano-braccio

Il livello di oscillazioni indicate nelle presenti istruzioni è stato misurato conformmente ad una procedura di misurazione normalizzata contenta nel EN 62841 e cui è essere impiegato per la comparazione con altri elettroutensili. Lo stesso è adattoanche per una valutazione temporanea della sollecitatione da vibrazioni. Il livello di oscillazioni indicate rappresenta le applicazioni principali dell'elettroutensile. Se tuttavia l'elettrotensileiene utilizzato per altri impieghi, con accessori differenti oppure non viene effettuata una sufficiente manutenzione è possibile che il livello di oscillazioni sia differente. Questo può augmentare sensibilmente la sollecitatione da vibrazioni per l'intero periodo di lavoro.

Per la precisa valutazione della sollecitatione da vibrazioni dovrebbero essere consideratianche i tempi in cui l'apparecchio è spento oppure è accesso ma non effettivamente in funzione. Qesto può ridurre considerevolmente la sollecitatione da vibrazioni per l'intero periodo di lavoro.

Stabilire ulteriori misure di sicurezza per la protezione dell'operaatore dall'azione delle vibrazioni, come ad esempio: manutenzione dell'eletttroutensile e degli accessori, mantenimento mani calde, organizzazione delle procedure operative.

Valori di emissione per vibrazione

Vibrazione	a
Classificazione degli utensili ad innesto FEIN secondo classe di vibrazione	Accelerazione stimata*
VC0	<2,5 m/s2
VC1	<5 m/s2
VC2	<7 m/s2
VC3	<10 m/s2
VC4	<15 m/s2
VC5	>15 m/s2
Ka1,5 m/s	2
* Questi valori si basano su un ciclo operativo che si basa sul funzionamento a vuoto e sul funzionamento a carico pieno con la stessa durata.La classe di vibrazione correlata all'utensile ad innesto può essere rilevata dal foglio allegato 3 41 30 443 06 0.

Istruzioni per l'uso.

Non utilizzato alcun accessorio che non sia stato previsto e consigliato espressamente per questo elettROUTensile alla FEIN. L'impiego di accessori non originali FEIN causa surriscaldamento dell'elettROUTensile e il suo danneggiamento.

Possible sovracco delsystemaantivibrazione conaccessori particularmente pesanti!

In caso di impiego del platorello rotondo grande (No. 63806195210, 0115 mm) o del set per pulizia per le fughe delle piastrelle (No. 63719011220) è possibile che, a causa del peso elevato degli accessori, si verificchi un sovraccarico delsystemadi smorzamento. Questo si manifesta con una vibrazione molto forte della macchina.

Rimedio: Abbassare la velocità della macchina su elettronica livello 2.

A causa dello scarso avanzamento del lavoro possibile, la macchina è adatta solo limitatamente per entrambi gli accessori sopra indicati.

Conduire l'eletttroutensile solamente acceso verso il pezzo in lavorazione.

L'accessorio può essere regolato a scatti di 30^ e più essere fissato nella posizione di lavoro più adatta all'utilizzo.

Cambio degli utensili (vedi page 5/6).

Non accendere l'elettroutensile con leva di bloccaggio aperta. In caso contrario esiste il pericolodi schiacciamento per mani e dita.
Non azionare la leva di bloccaggio con la macchina in funzione. In caso contrario esiste il rischio di lesioni.
Non afferrare nel settore delle ganasce. In caso contrario esiste il pericolo di schiacciamento per le dita.
Non mettere in funzione l'eeltroutensile con ganasce aperte allaenza utensile! Questo potrebbe causare danni all'eeltroutensile.
Qualora le ganasse fosso pere, prima dell'insertimento dell'accessorio orientare la leva di bloccaggio in avanti e di nuovo indietro. Le ganasse sono ora chiuse. L'accessorio più essere insertivo.

Uso della batteria ricaricabile.

Conservare, far funzionare e ricaricare la batteria ricaricabile esclusivamente con caricabatteria FEIN in un Campo di temperatura d'esercizio di 5^ - 45^ (41^ - 113^) . All'inizio dell'operazione di ricarica la temperatura della batteria ricaricabile deve essere nel Campo di temperatura d'esercizio della batteria stessa.

Indicatore LED	Significato Azione	Funzionamento
1-4 LED verde	stato di carica percentuale
luce continua rossa	La batteria è quasi scarica	Ricaricare la batteria
luce lampeggiante rossa	La batteria non è pronta per il funzioniamento	Portare la batteria nel Campo di temperatura d'esercizio e successiviamente ricaricare

L'effettivo stato di carica percentuale della batteria ricaricabile viene indicato esclusivamente con motore fermo dell'eletttroutensile.

In caso di imminente scarico totale della batteria ricaricabile, l'electronica dell'elettroutensile arresta automaticamente il motore.

Indicazioni per la levigatura.

Premere brevamente e con forza l'elettroutensile con il foglio abrasivo su una superficie piano ed accendere l'elettroutensile per breve tempo. Questo consente una buona tenuta e previene usura prematura.

É possibile togliere di nuovo il foglio abrasivo e riaplicarlo girato di 120^ se è stata utilizzata solo una punta del foglio abrasivo stesso.

Lavorare con l'intera superficie del platorello e non solo di angolo o punta.

Levigando con fogli abrasivi triangolari piccoli selezionare una frequenza di oscillazione elevata (elettronica livello 4 - 6), in caso di impiego del foglio abrasivo rotondo e di foglio abrasivo triangolare grande selezionare una frequenza di oscillazione media (elettronica max. livello 4).

Levigate con movimento continuo e pressione leggera. Una pressione troppo forte non aumenta l'asportazione, il foglio abrasivo si usura solo più velocamente.

Indicazioni per il taglio.

Selezionare una frequenza di oscillazione elevata. Lame da taglio rotonde possono essere tolte e fissate spostate in modo tale da consumarle uniformmente.

Indicazioni per la raschiatura.

Selezionare una frequenza di oscillazione da media forn a elevata.

Manutenzione ed Assistenza Clienti.

In caso di condizioni di impiego estreme durante la lavorazione di metallo è possible che polvere conductrice si depositi

all'interno dell'elettroutensile. Soffiare spesso la parte interna dell'elettroutensile,attraverso le fessure di ventilazione, con aria compressa asciutta e priva di olio.

In caso di lavorazione di materiali contenenti gesso cui depositari spolvero all'interno dell'eletttroutensile e sull'elemento di lavoro e, in combinazione con l'umidità dell'aria, la stessa cui induirsi. Questo cui causare danni al meccanismo di lavoro. Soffiar secco l'interno dell'eletttroutensile,attraverso le aperture di ventilazione,e l'elemento di lavoro con aria compressa asciutta e priva di olio.

Per la conservazione dell'eletttroutensile rimuovere l'accessorio, chiudere la leva di serraggio e premere solo successivement l'elemento di fissaggio.

Prodotti che sono venuti a contatto con amianto non devono essere dati in riparazione. Smaltire i prodotti contaminati con amianto conformmente alle norme per lo smaltimento di rifiuti contenti amianto in vigore nel paese di impiego.

L'attuale lista dei pezzi di ricambio del presente elettroutensile è presente in Internet sul site www.fein.com.

Utilizzato esclusivamente parti di ricambio originali.

In caso di necessità è possibile sostituire da soli le seguenti parti:

Utensili ad innesto

Responsabilità per vizi e garanzia.

La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l'immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformmente alla dichiarazione di garanzia produttore FEIN.

Nel modello di fornitura del Vostro eletttroutensile cui è essere contentutaanche solo una parte degli accessori descritti o illustrati nelle presenti istruzioni per l'uso.

Dichiarazione di conformità.

La dichiarazione CE è valida esclusivamente per i Paesi dell'Unione Europea e dell'EFTA (European Free Trade Association) e solamente per i prodotti destinati al mercato UE o EFTA. Dop o l'immissione sul mercato UE del prodotto, il contrassegno UKCA perché la sua validità.

La dichiarazione UKCA è valida esclusivamente per il mercato Britannico (Inghilterra, Galles e Scozia) e solo per prodotti destinati al mercato Britannico. Dop o l'immissione sul mercato Britannico del prodotto, il contrassegno CE除去 la sua validità.

La Ditta FEIN dichiara sotto la propria responsabilità che il presente prodotto corrisponde alle norme applicabili riportate sull'ultima).[21] pagina delle presenti istruzioni per l'uso.

Documentazione technique presso: C. & E. Fein GmbH, D-73529 Schwabisch Gmünd

Misure ecologiche, smaltimento.

Portare ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici gli imballaggi, gli elettroutensili e gli accessori scartati.

Smaltire correttamente batterie ricaricabili escludamente scariche.

In caso di batterie ricaricabili non completeness scariche, isolare con nastro adesivo il connettore a spina per precauzione contro corto circuiti.
