Multimaster AMM 300 Plus Select - Outils multifonctions Fein - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Outil multifonctions sans fil (découpeur-ponceur)
Marque	Fein
Modèle	Multimaster AMM 300 Plus Select
Alimentation	Accumulateur Li-ion
Tension nominale	18 V (estimation)
Type d'accumulateur	Li-ion, compatible chargeurs FEIN
Angle d'oscillation	Variable selon position du variateur
Vitesse variable	6 positions
Fonctions principales	Sciage, ponçage, grattage, polissage, rapiage, découpage, tronçonnage
Changement d'outil	Sans outil, par levier de serrage orientable
Poids	Non spécifié (léger, typique pour outil sans fil)
Sécurité	Arrêt automatique du moteur en cas de décharge profonde ; protection contre redémarrage ; interrupteur à deux vitesses
Vibrations mains-bras	Classe VC selon EN 62841 ; valeur mesurée indiquée dans la notice
Entretien	Nettoyer les ouies de ventilation avec air comprimé sec et sans huile
Nettoyage après plâtre	Souffler air comprimé sec dans les orifices de ventilation et sur l'élément de commande
Pièces de rechange	Disponibles sur www.fein.com, utiliser uniquement des pièces d'origine
Accessoires recommandés	Plateaux de ponçage, lames de scie, racloirs, etc., voir notice
Garantie	Garantie légale et garantie fabricant FEIN
Environnement d'utilisation	À sec et à l'abri des intempéries
Documents fournis	Notice d'utilisation, instructions générales de sécurité

FOIRE AUX QUESTIONS - Multimaster AMM 300 Plus Select Fein

Comment changer l'outil de travail sur le Multimaster AMM 300 Plus Select ?

Pour changer l'outil, assurez-vous que l'appareil est éteint et l'accumulateur retiré. Ouvrez le levier de serrage, insérez l'accessoire dans les mâchoires de serrage, puis refermez le levier. Orientez l'outil de travail par pas de 30° et fixez-le dans la position souhaitée. Ne jamais actionner le levier lorsque l'outil est en marche.

Comment charger l'accumulateur correctement ?

Utilisez exclusivement un chargeur FEIN adapté. La température de charge doit être comprise entre 5 °C et 45 °C. Branchez le chargeur, insérez l'accumulateur et attendez que les LED indiquent la fin de charge (généralement vert fixe). Ne chargez jamais un accumulateur endommagé.

Quels types d'accessoires puis-je utiliser avec cet outil ?

Utilisez uniquement des accessoires conçus et recommandés par FEIN pour cet outil électrique. La liste des accessoires autorisés figure dans la notice. L'utilisation d'accessoires non adaptés peut entraîner une surchauffe ou des vibrations excessives.

Comment nettoyer l'outil après avoir travaillé sur du plâtre ?

Après des travaux sur du plâtre, il est impératif de nettoyer les ouies de ventilation et l'élément de commande avec de l'air comprimé sec et sans huile. La poussière de plâtre peut durcir au contact de l'humidité et bloquer le mécanisme d'enclenchement.

Que faire si l'accumulateur ne s'allume pas ou clignote en rouge ?

Un voyant rouge clignotant indique que l'accumulateur est hors de la plage de température de service (5 °C à 45 °C). Laissez-le revenir à température ambiante avant de le recharger. Si le voyant reste rouge fixe, l'accumulateur est presque vide et doit être chargé.

Comment régler la vitesse d'oscillation ?

Utilisez le variateur de vitesse à 6 positions situé sur l'outil. Une position élevée (4-6) est recommandée pour le sciage et le ponçage avec petits plateaux, une position moyenne (max 4) pour les grands plateaux, et une position moyenne à élevée pour le grattage.

Puis-je utiliser cet outil pour couper du métal ?

Oui, le Multimaster AMM 300 Plus Select permet de scier des plaques de faible épaisseur en tôle, bois ou matières plastiques. Utilisez une lame adaptée et choisissez une fréquence d'oscillation élevée. Respectez les consignes de sécurité et portez des équipements de protection.

Comment connaître l'état de charge de l'accumulateur ?

L'état de charge est indiqué par des LED vertes sur l'accumulateur : 1 à 4 LED vertes correspondent à un pourcentage de charge. Cette indication n'est disponible que lorsque le moteur est à l'arrêt. Un voyant rouge fixe signale une batterie presque vide.

L'outil est-il compatible avec des accessoires d'autres marques ?

Non, l'utilisation d'accessoires non conçus spécifiquement pour cet outil Fein est déconseillée. Elle peut provoquer une surchauffe, des vibrations dangereuses ou endommager l'outil. Utilisez exclusivement des accessoires d'origine Fein.

Où puis-je trouver des pièces de rechange pour cet outil ?

La liste actualisée des pièces de rechange est disponible sur le site www.fein.com. N'utilisez que des pièces de rechange d'origine Fein. Vous pouvez remplacer vous-même les outils d'application, mais pour toute autre réparation, contactez le service après-vente.

MODE D'EMPLOI Multimaster AMM 300 Plus Select Fein

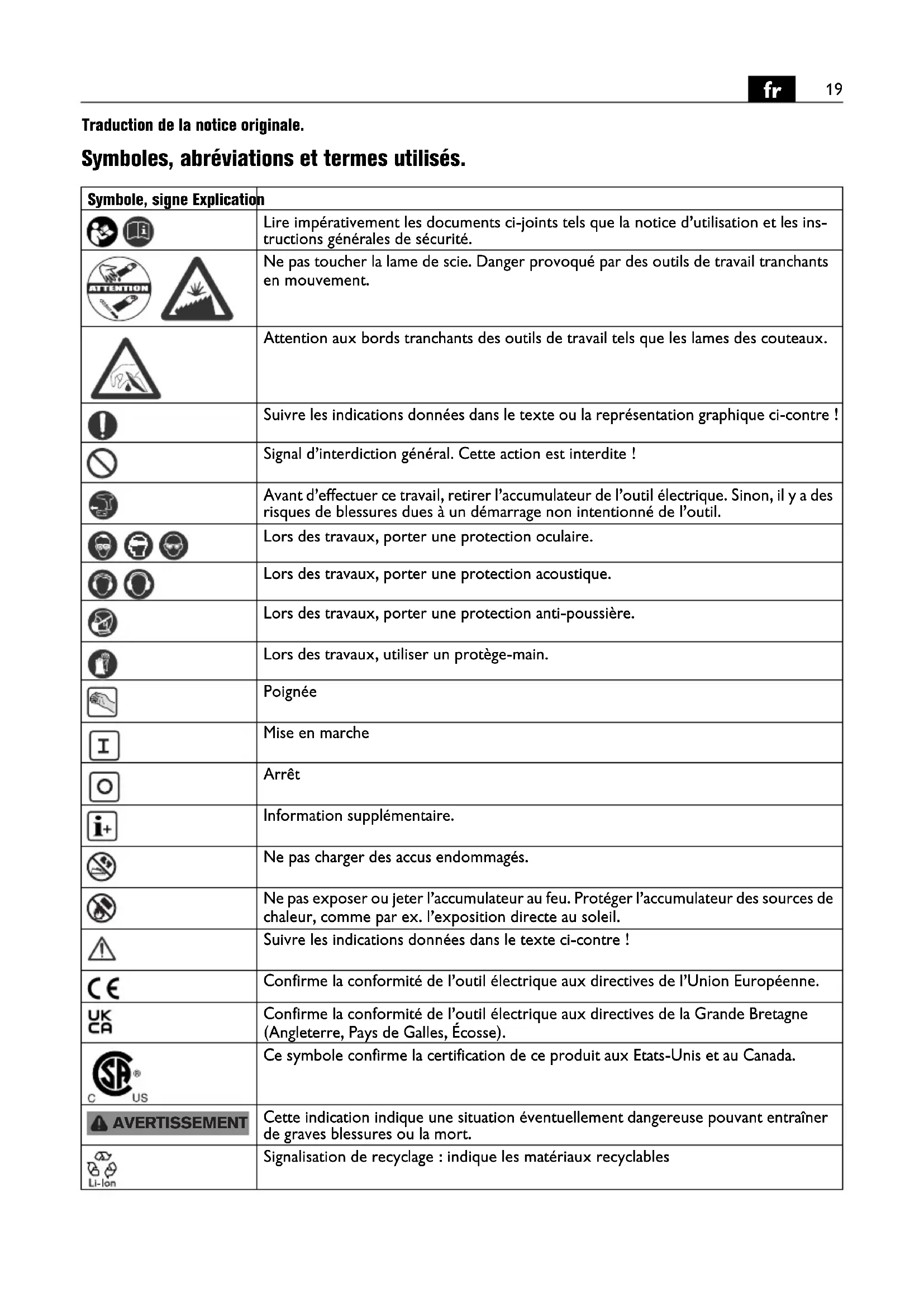

Traduction de la notice originale.

Symboles, abréviations et termes utilisés.

Symbole, signe Explication
	Lire impératifement les documents ci-joints tels que la notice d'utilisation et les ins- tructions générales de sécurité.
	Ne pas toucher la lame de scie. Danger provoqué par des outils de travail tranchants en mouvement.
	Attention aux bords tranchants des outils de travail tels que les lames des couteaux.
	Suivre les indications données dans le texte ou la représentation graphique ci-contre!
	Signal d'interdiction général. Cette action est interdite!
	Avant d'effectuer ce travail, retirer l'accumulateur de l'outil électrique. Sinon, il y a des risques de blessures dues à un démarriage non intentionné de l'outil.
	Lors des travaux, porter une protection oculaire.
	Lors des travaux, porter une protection acoustique.
	Lors des travaux, porter une protection anti-poussière.
	Lors des travaux, utiliser un protège-main.
	Poignée
I	Mise en marche
O	Arrêt
i+	Information supplémentaire.
	Ne pas charger des accus endommages.
	Ne pas exposer ou jeter l'accumulateur au feu. Protégier l'accumulateur des sources de chaleur, comme par ex. l'exposition directe au soleil.
	Suivre les indicateions données dans le texte ci-contre!
€	Confirme la conformité de l'outil électrique aux directives de l'Union Européenne.
UKCB	Confirme la conformité de l'outil électrique aux directives de la Grande Bretagne (Angleterre, Pays de Galles, Écosse).
US	Ce symbole confirme la certification de ce produit aux États-Unis et au Canada.
A VERTISSEMENT	Cette indication indique une situation éventuellesment dangereuse pouvant entraîner de graves blessures ou la mort.
Li-lon	Signalisation de recyclage : indique les matériaux recyclables
	Trier les outils électriques ainsi que tout autre produit électrotechnique et électrique et les déposer à un centre de recyclage respectant les directives relatives à la protection de l'environnement.
	Type d'accu
	Type de chargeur
	Petite vitesse
	Vitesse élevée
(**) peut containir des chiffres ou des lettres
(Ax - Zx) Marquage interne

Signe Unité internationale Unité nationale		Explication
UV V Tension de réfERENCE
fHz Hz Fréquence
nS	/min, min-1, rpm,r/min	/min Vitesse nominale
K	° ° Angle d'oscillation
	kg	kg	Poids suivant EPTA-Procedure 01
LpA	dB	dB	Niveau de pression acoustique
LwA	dB	dB	Niveau d'intensité acoustique
LpCpeak	dB	dB	Niveau max. de pression acoustique
K...			Incertitude
a	m/s2	m/s2	Valeur d'émission vibratoire suivant EN 62841(somme vectorielle des trois axes directionnels)
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	Unités de base et unités dérivées du systèmeinternational SI.

Avertissement

instructions. Ne pas suivre les avertissements et instructions peut donner lieu à une électrocution, un incendie et/ou une blessure sérieuse.

N'utilisez pas cet outil électrique avant d'avoir soigneusement lu et compris à fond cette notice d'utilisation ainsi que les « Instructions générales sécurité » (réf. documents 3 41 30 465 06 0).

Conservez ces documents pour une utilisation ultérieure et joignez-les à l'outil électrique en cas de transmission ou de vente à une autre personne.

De même, respectez les dispositions concernant la prévention des accidents du travail en vigueur dans le pays en question.

Conception de l'outil électrique :

découpeur-ponceur sans fil pour le ponçage de petites surfaces, coins et rebords, le sciage de plaques de faible épaisseur en tôle, en bois ou en matières plastiques, pour le grattage, le polissage, le rapiage, le découpage ou le tronconnage au moyen des outils et accessoires autorisés par FEIN, tous travaux effectués à sec et à l'abri des intempéries.

Instructions particulières de sécurité.

Tenez l'appareil par les surfaces isolées des poignées lors des travaux pendant lesquels l'outil risque de toucher des câbles électriques cachés. Le contact de l'accessoire coupant avec un fil sous tension peut également mettre sous tension les parties métalliques visibles de l'outil électrique et entraîner l'électrocution de l'opérateur.

De préférence, poser et bloquer la pièce sur un support stable. Si vous ne tenez la pièce que de votre main ou contre votre corps, elle est dans une position instable, ce qui peut entraîner une perte de contrôle.

N'utilise pas des accessoires qui n'ont pas été spécialement conçus ou autorisés par le fabricant de l'outil électrique. Le seul fait qu'un accessoire puisse être monté sur votre outil électrique ne garantit pas une utilisation sans risque.

Tenez l'outil électrique fermement, en faisant attention à ce que votre corps ne puisse jamais entrer en contact avec l'outil de travail, en particulier lorsque vous travaillez avec des outils dirigés vers la poignée tels que lames de scie ou outils de coupe. Le contact avec les arêtes ou coins tranchants peut entraîner des blessures.

Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier capables d'arrêter les petits fragments abrasifs ou des pièces à usiner. La protection oculaire doit être capable d'arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le masque respiratoire doit être capable de filtrer les particules générées par vos travaux. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition.

Ne dirigez pas l'outil électrique vers vous-même ou vers d'autres personnes ou des animaux. Il y a un danger de blessure causée par des outils de travail tranchants ou chauds.

Il est interdit de visser ou de riveter des plaques ou des repères sur l'outil électrique. Une isolation endommagée ne présente aucune protection contre une électrocution. Utilisez des autocollants.

Nettoyez régulièrement les ouies de ventilation de l'outil électrique avec des outils non métalliques. La ventilation du moteur aspire la poussière à l'intérieur du carter. Une trop grande quantité de poussière de métal accumulée peut provoquer des incidents électriques.

Après avoir travaillé des matériaux à base de plâtre : Nettoyer les orifices de ventilation de l'outil électrique et de l'élément de commande à l'aide d'air comprimé sec exempt d'huile. Autrement, les poussières plâtreuses continueraient se déposer dans le carter de l'outil électrique et sur l'élément de commande et continueraient durcir au contact de l'humidité présente dans l'air. Ceci peut entraver le mécanisme d'enclenchement.

Utilisation et entretien de l'accumulateur (blocs d'accu).

Afin d'éviter des dangers tels que brûlures, incendie, explosion, blessures de la peau et d'autres blessures lors du maniement de l'accumulateur, respectez les indications suivantes :

Ne pas ouvrir, ni démonter les accumulateurs. Ne pas exposer les accus à des chocs mécaniques. En cas d'endommagement et d'utilisation non conforme de l'accu, des vapeurs et liquides nuisibles peuvent s'échapper. Les vapeurs peuvent irriter les voies respiratoires. Le liquide qui sort de l'accumulateur peut provoquer des irritations de la peau ou causer des brûlures.

Au cas où le liquide contenu dans les accumulateurs aurait contaminé des objets se trouvant à proximité, contrôlez les parties touchées, nettoyez-les ou, le cas échéant, remplacez-les.

N'exposez pas l'accumulateur à la chaleur ni au feu. Ne stockez pas l'accumulateur dans un endroit directement exposé au soleil.

Ne retirez l'accumulateur de son emballage d'origine que lorsqu'il doit être utilisé.

Avant tous travaux sur l'outil électrique, retirez l'accumulateur de l'outil. Risque de blessures en cas de démarrage non intentionnel de l'outil.

Ne retirez l'accumulateur que lorsque l'outil électrique est à l'arrêt.

Maintenez les accumulateurs hors de la portée des enfants.

Tenez toujours l'accumulateur propre et protégez-le de l'humidité et de l'eau. Nettoyez les raccords encrassés de l'accumulateur et de l'outil électrique à l'aide d'un chiffon sec et propre.

N'utilisez que des accumulateurs intacts d'origine FEIN conçus pour votre outil électrique. Lors du travail avec et lors du chargement d'accumulateurs d'un type ne convenant pas à l'outil, d'accumulateurs endommagés, réparés ou modifiés, d'accumulateurs contrefaits ou autres fabricants, il y a danger d'incendie et/ou d'explosion.

Respectez les indications de sécurité de la notice d'utilisation du chargeur d'accumulateurs.

Émanation de poussières nocives

Lors du travail avec enlèvement de matière, des poussières pouvant être dangereuses sont générées.

Toucher ou aspirer certaines poussières, par ex. d'amiante et de matériaux contenant de l'amiante, de peintures contenant du plomb, du métal, de certains bois, de minéraux, des particules de silicate contenues dans les matériaux contenant de la roche, de solvants de peinture, de laques, de produits antifouling pour bateaux peut causer des réactions allergiques et/ou des maladies des voies respiratoires, un cancer ou des problèmes de fécondité. Le risque causé par l'inhalation de poussières dans les poumons dépend de l'exposition aux poussières. Utilisez une aspiration adaptée à la poussière générée ainsi que des équipements de protection personnelle et veillez à bien aérer la zone de travail. Ne confiez le travail sur des matériaux contenant de l'amiante qu'à des spécialistes.

Les poussières de bois et les poussières de métaux légers, les mélanges chauds de poussières de ponçage et de produits chimiques peuvent s'enflammer dans certaines conditions ou causer une explosion. Évitez une projection d'étincelles vers le bac de réception des poussières ainsi qu'une surchauffe de l'outil électrique et des matériaux travaillés, videz à temps le bac de réception des poussières et respectez les indications de travail du fabricant du matériel ainsi que les règlements en vigueur dans votre pays spécifiques aux matériaux à traiter.

Vibrations mains-bras

L'amplitude d'oscillation indiquée dans ces instructions d'utilisation a été mesurée conformément à la norme EN 62841 et peut être utilisée pour une comparaison d'outils électriques. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire. L'amplitude d'oscillation indiquée correspond aux utilisations principales de l'outil électrique. Si, toutefois, l'outil électrique était utilisé pour d'autres applications, avec d'autres outils de travail ou en cas d'un entretien insuffisant, l'amplitude d'oscillation pourrait être différente. Ceci peut augmenter considérablement la sollicitation vibratoire pendant toute la durée du travail. Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est éteint ou allumé, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.

Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets des vibrations, tels que par exemple : entretien de l'outil électrique et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.

Valeurs d'émission vibratoire

Vibration	a
Classement des outils FEIN suivant la classe de vibrations	Accélération réelle mesurée*
VC0	<2,5 m/s2
VC1	<5 m/s2
VC2	<7 m/s2
VC3	<10 m/s2
VC4	<15 m/s2
VC5	>15 m/s2
Ka1,5 m/s	2
* Ces valeurs sont basées sur un cycle de travail composé d'une phase à vide et d'une phase en pleine charge d'une même durée. Pour le classement de l'outil de travail suivant la classe de vibrations, voir la feuille jointe 3 41 30 443 06 0.

Instructions d'utilisation.

N'utilisez pas d'accessoires non conçus spécifiquement et recommandés par FEIN pour cet outil électrique. Le fait d'utiliser des accessoires qui ne sont pas d'origine FEIN risque de surchauffer l'outil électrique et de le détruire.

Surcharge possible du dispositif d'amortissement des vibrations en cas d'utilisation d'accessoires particulièrement lourds!

Risque de surcharge du dispositif d'amortissement des vibrations en raison du poids élevé des accessoires tels que le grand plateau rond de ponçage

(n°63806195210, Ø 115mm) ou le set de nettoyage des joints de carreaux (n°63719011220), qui se manifeste par une vibration désagréable et très forte de la machine.

Remède : Baisser la vitesse de rotation de la machine

sur le niveau 2.

En raison de l'avancement ralenti du travail en découlant, il s'ensuit que les deux accessoires ci-dessus ne sont pas always appropriés pour être utilisés sur cette machine.

Il est possible d'orienter l'outil de travail par pas de et de le fixer dans la position de travail la plus optimale.

Changement d'outil [voir pages 5/6].

Ne pas mettre en marche l'outil électrique avec levier de serrage ouvert. Danger d'écrasement de la main et des doigts. Ne pas actionner le levier de serrage quand la machine est en marche. Risque de blessures. Ne pas mettre les mains dans la zone des mâchoires de serrage. Danger d'écrasement des doigts. Ne pas utiliser l'outil électrique avec mâchoires de serrage ouvertes sans accessoire! Ceci pourrait endommager l'outil électrique. Si les mâchoires de serrage sont ouvertes avant le montage de l'outil de travail, faire pivoter le levier de serrage vers l'avant et vers l'arrière. Les mâchoires de serrage se ferment. L'accessoire peut alors être mis en place.

Maniement de l'accumulateur.

Ne stockez, n'utilisez et ne chargez la batterie qu'avec des chargeurs FEIN dans la plage de température de service admissible de 5°C - 45°C (41°F - 113°F). Au début du processus de charge, la température de la batterie doit se situer dans la plage de température de service de la batterie.

Affichage LED	Explication Action
1-4 LED vertes	Etat de charge en pourcen-tage	Machine prête à l'emploi
Voyant rouge per-manent	L'accumula-tein est pres-què vide	Charger l'accumula-tein
Voyant rouge cli-gnotant	L'accumula-tein n'est pas préts à fon-cionner	Mettre l'accumulateur dans la plage de tem-pérature de service de l'accu, le charger ensuite

L'état de charge actuelle en pourcentage de l'accumulateur n'est indiqué que lorsque le moteur de l'outil electroportatif est à l'arrêt.

L'électronique stoppe automatiquement le moteur pour éviter toute décharge avancée de l'accumulateur.

Renseignements pour le ponçage.

Appuyez brièvement et fortement la feuille abrasive de l'outil électrique sur une surface plane et mettez brièvement l'outil électrique en marche. Ceci permet d'obtenir une bonne adhérence et empêche une usure prématurée.

Il est possible de retirer la feuille abrasive et de la remonter tournée de, si seule une pointe de la feuille abrasive est usée.

Travailler avec toute la surface du plateau de ponçage, pas seulement avec la pointe.

Choisissez une fréquence d'oscillation élevée (variateur position 4 - 6) lorsque vous utilisez les petits plateaux triangulaires et une fréquence moyenne (variateur position 4 max.) lorsque vous utilisez le grand plateau triangulaire.

Poncez par un mouvement continu et en appliquant une légère pression. Une pression trop élevée n'augmente pas l'enlèvement de matière mais l'usure de la feuille abrasive.

Renseignements pour le sciage.

Choisissez une fréquence d'oscillations élevée. Il est possible d'enlever les lames rondes et de les refixer tournées pour garantir une usure régulière.

Renseignements pour le gratage.

Choisissez une fréquence d'oscillations moyenne à élevée.

Travaux d'entretien et service après-vente.

En cas de conditions d'utilisation extrêmes, lors du travail de matériaux métalliques, des

poussières conductrices pourraient se déposer

ser à l'intérieur de l'outil électrique. Soufflez souvent de l'air comprime sec et sans huile dans l'intérieur de l'outil à travers les fentes de ventilation.

Lors du travail des matériaux à base de plâtre, de la poussière pourrait se déposer à l'intérieur de l'outil électrique et sur l'élément de commande et pourrait durcir au contact de l'humidité présente dans l'air. Ceci peut entraver le mécanisme d'enclenchement. Soufflez légèrement de l'air comprimé sec et exempt d'huile dans l'intérieur de l'outil électrique à travers les orifices de ventilation.

Pour stocker l'outil électrique, retirez l'outil de travail, fermez le levier de serrage et n'enforcez qu'ensuite l'élément de serrage.

Les produits ayant été en contact avec de l'amiantne ne doit pas être réparés. Eliminez les produits contaminés par l'amiantne conformément aux dispositions nationales relatives à l'élimination de déchets contenant de l'amiantne.

Vous trouverez la liste actuelle des pièces de rechange pour cet outil electroportatif sur notre site www.fein.com.

N'utiliser que des pièces de rechange d'origine.

Si nécessaire, vous pouvez remplacer vous-même les éléments suivants :

Outils d'application

Garantie.

La garantie du produit est valide conformément à la réglementation légale en vigueur dans le pays où le produit est mis sur le marché. Outre les obligations de garantie légale, les appareils FEIN sont garantis conformément à notre déclaration de garantie de fabricant.

Il se peut que seule une partie des accessoires décrits ou représentés dans cette notice d'utilisation soit fournie avec l'outil électrique.

Déclaration de conformité.

La Déclaration CE est uniquement valable pour les pays de l'Union Européenne et de l'AÉLE (Association Européenne de Libre-Echéance) et uniquement pour les produits destinés au marché de l'UE ou de l'AÉLE. Une fois que le produit a été mis sur le marché de l'UE, la marque UKCA cesse d'être valable.

La Déclaration UKCA est uniquement valable pour le marché Britannique (Angleterre, Pays de Galles et Écosse) et uniquement pour les produits destinés au marché Britannique. Une fois que le produit a été mis sur le marché Britannique, le marquage CE cesse d'être valable.

L'entreprise FEIN déclare sous sa propre responsabilité que ce produit est en conformité avec les réglementations en vigueur indiquées à la première page de la présente notice d'utilisation.

Dossier technique auprès de: C. & E. Fein GmbH, D-73529 Schwabisch Gmünd

Protection de l'environnement, recyclage.

Rapportez les emballages, les outils électriques hors d'usage et les accessoires dans un centre de recyclage respectant les directives concernant la protection de l'environnement.

N'éliminez les accumulateurs que lorsqu'ils sont déchargés.

Si les accumulateurs ne sont pas complètement déchargés, isolez par précaution le connecteur électrique à l'aide d'un ruban adhésif pour les protéger contre les courts-circuits.
