| Produkto tipas | Osciliuojantis daugiafunkcis įrankis |
| Prekės ženklas | Fein |
| Modelis | Multimaster MM 700 1.7 Basic |
| Sunaudojama galia (P1) | 700 W |
| Maitinimo įtampa | 230 V ~ |
| Dažnis | 50/60 Hz |
| Maitinimas | Tinklo maitinimas (maitinimo laidas) |
| Greičio reguliatorius | Taip, 6 padėtys |
| Tvirtinimo sistema | Be rakto (užveržimo svirtis ant Q modelio) |
| Dviguba izoliacija | Taip |
| Pritaikymas | Klijų sruogų, kėbulo lakštų pjovimas, šlifavimas, grandymas |
| Tinkamos medžiagos | Metalas, plastikas, glaistas, dažai |
| Rekomenduojama elektrinė apsauga | Diferencinis jungiklis iki 30 mA |
| Priežiūra | Pripūskite sauso suspausto oro į ventiliacines angas |
| Atsarginės dalys | Galimos fein.com, naudokite originalias dalis |
| Garantija | Teisinė garantija + gamintojo garantija |
| Sertifikatai | CE, UKCA |
Dažnai užduodami klausimai - Multimaster MM 700 1.7 Basic Fein
Naudotojų klausimai apie Multimaster MM 700 1.7 Basic Fein
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Daugiafunkciai įrankiai PDF formatu nemokamai! Raskite savo instrukciją Multimaster MM 700 1.7 Basic - Fein ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. Multimaster MM 700 1.7 Basic prekės ženklo Fein.
NAUDOJIMO INSTRUKCIJA Multimaster MM 700 1.7 Basic Fein
Originalios instrukcijos vertimas.

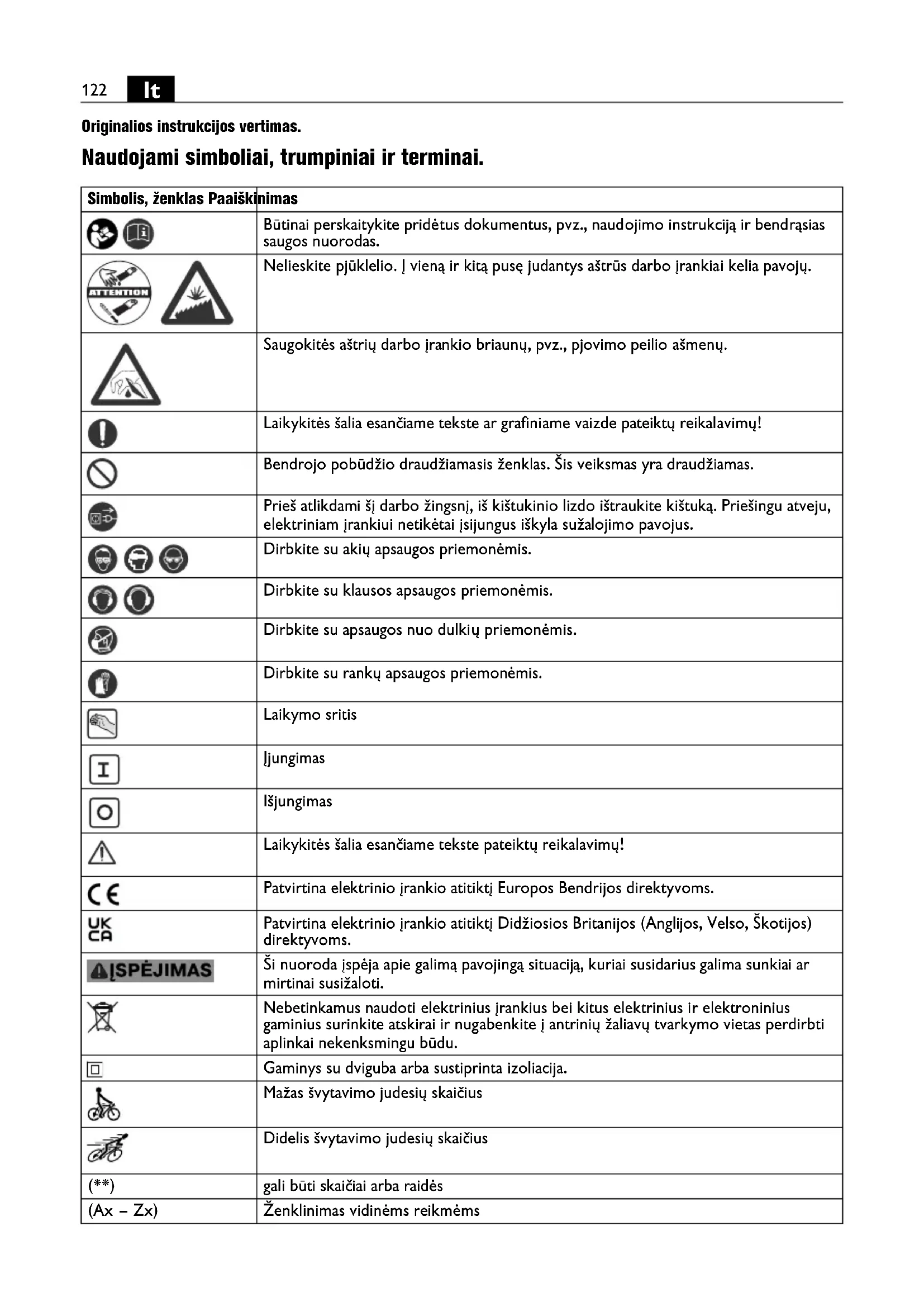

Naudojami simboliai, trumpiniai ir terminai.
| Simbolis, ženklas Paaiškinimas | |
 | Būtinai perskaitykite pridėtus dokumentus, pvz., naudojimo instrukciją ir bendrąsias saugos nuorodas. |
  | Nelieskite pjūklelio. I vieną ir kitą pusę judantys aštrūs darbo įrankiai kelia pavoję. |
 | Saugokitės aštrių darbo įrankio briaunų, pvz., pjovimo peilio ašmenų. |
 | Laikykitės šalia esančiame tekste ar grafiniame vaizde pateiktų reikalavimų! |
 | Bendrojo pobūdžio draudžiamasis ženklas. Šis veiksmas yra draudžiamas. |
 | Prieš atlikdami šį darbo žingsnį, iš kištukinio lizdo ištraukite kištuką. Priešingu atveju, elektriniam įrankiui netikėtai jsijungus iškyla sužalojimo pavojus. |
  | Dirbkite su akių apsaugos priemonėmis. |
 | Dirbkite su klausos apsaugos priemonėmis. |
 | Dirbkite su apsaugos nuo dulkių priemonėmis. |
 | Dirbkite su rankų apsaugos priemonėmis. |
 | Laikymo sritis |
 | Ijungimas |
 | Išjungimas |
 | Laikykitės šalia esančiame tekste pateiktų reikalavimų! |
 | Patvirtina elektrinio įrankio atitiktį Europos Bendrijos direktyvoms. |
 | Patvirtina elektrinio įrankio atitiktį Didžiosios Britanijos (Anglijos, Velso, Škotijos) direktyvoms. |
 | Ši nuoroda įspėja apie galimą pavojingą situaciją, kuriai susidarius galima sunkiai ar mirtinai susižaloti. |
 | Nebetinkamus naudoti elektrinius įrankius bei kitus elektrinius ir elektroninius gaminius surinkite atskirai ir nugabenkite į antrinių žaliavų tvarkymo vietas perdirbti aplinkai nekenksmingu būdu. |
 | Gaminys su dviguba arba sustiprinta izoliacija. |
 | Mažas švytavimo judesių skaičius |
 | Didelis švytavimo judesių skaičius |
 | gali būti skaičiai arba raidės |
 | Ženklinimas vidinėms reikmėms |
| Ženklas Tarptautinis vienetas Nacionalinis vienetas Paaiškinimas | |||
| P_1 | W W Naudojamoji galia | ||
| P_2 | W W Atiduodamoji galia | ||
| UV | V | N u | |
| fHz | Hz | Dažnis | |
| n_S | /min, min ^-1 , rpm,r/min | /min | Išmatuotas švytavimo judesių skaičius |
| ° | ° | Švytavimo kampas | |
| kg | kg | Masė pagal „EPTA-Procedure 01“ | |
| L_pA | dB dB | Garso slėgio lygis | |
| L_wA | dB dB | Garso galios lygis | |
| L_pCpeak | dB | dB | Aukščiausias garso slėgio lygis |
| K... | Paklaida | ||
| a | m/s ^2 | m/s ^2 | Vibracijos emisijos vertė pagal EN 62841(trijų krypčių atstojamasis vektorius) |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min,m/s ^2 | Tarptautinės matavimo vienetų sistemosSIbaziniai ir išvestiniai vienetai. | |
Jūsų saugumui.
⚠️ ISPĖJIMAS
Perskaitykite visas saugos nuorodas ir reikalavimus.
Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima susižaloti ar sužaloti kitus asmenis.
Išsaugokite šią instrukciją, kad ir ateityje galėtumėte ja pasinaudoti.
Nepradėkite naudoti šio elektrinio įrankio, kol atidžiai neperskaitėte ir gerai nesupratote šios naudojimo instrukcijos bei pridėtų „Bendruju
saugos nuorodu“ (leidinio numeris 3 41 30 465 06 0). Išsaugokite išvardytus dokumentus, kad ir ateityje galėtumėte jais pasinaudoti, ir atiduokite juos kartu su elektriniu įrankiu, jei perduodate ar parduodate jį kitam savininkui.
Taip pat laikykitės specialiųjų nacionalinių darbo saugos reikalavimų.
Elektrinio įrankio paskirtis:
rankomis valdomas daugiafunkcinis prietaisas, skirtas naudoti be vandens tiekimo nuo atmosferos poveikio apsaugotoje aplinkoje su FEIN aprobuotais darbo jrankiais ir papildoma jranga.
- poliuretano klijų juostelėms pjauti iš lengvujų automobilių, sunkvežimių ir autobusų išimant stiklus
- kėbulų skardoms pjauti ir dugno antikorozinės apsaugos medžiagoms pašalinti
- kébulo dalims šlifuoti
Šis elektrinis įrankis nėra skirtas medienai ir kitoms panašioms medžiagoms pjauti. Tam naudokite, pvz., FEIN MM 700 MAX.
Ši elektrinį įrankį taip pat galima naudoti su pakankamos galios kintamosios srovės generatoriais, atitinkančiais ISO 8528 standartą, gaminio kokybės G2. Įrankis šio standarto neatitinka, jei vadinamasis netiesinių iškraipymų koeficientas viršijamas 10 %. Jei abejojate, išsiaiškinkite apie naudojamą generatorių.
Specialiosios saugos nuorodos.
Jei atliekate darbus, kurių metu darbo įrankis gali kliudyti paslėptus elektros laidus arba paties prietaiso maitinimo laidą, prietaisą laikykite už izoliuotų rankenu. Prisilietus prie laido, kuriuo teka elektros srovė, metalinėse prietaiso dalyse gali atsirasti įtampa ir trenkti elektros smūgis.
Naudokite spaustuvus ar kitokius praktinius metodus, kad pritvirtintumėte ruošinį prie stabilaus pagrindo ir jį paremtumėte. Jei ruošinį laikote tik ranka arba įrėmę jį i savo kūną, jis yra nestabilioje padėtyje, kurioje galima prarasti kontrolę.
Nenaudokite jokios papildomos įrangos, kurios specialiai nesukūrė arba neaprobavo elektrinio įrankio gamintojas. Tai, kad papildomą įrangą galima pritvirtinti prie įrankio, nereiškia, kad bus saugu naudoti.
Elektrini įrankį laikykite saugiai – taip, kad jūsų kūnas, ypač dirbant su darbo įrankiais, kurie yra nukreipti į prietaiso laikymo sritį, pvz., pjūkleliais ir pjovimo įrankiais, niekada neprisiliestų prie darbo įrankio. Prisilietus prie aštrių ašmenų ar briaunų galima susižaloti.
Dirbkite su asmeninėmis apsaugos priemonėmis. Atitinkamai pagal atliekamą darbą užsidėkite viso veido apsaugos priemones, akių apsaugos priemones ar apsauginius akinius. Jei nurodyta, užsidėkite apsauginį respiratorių nuo dulkių, klausos apsaugos priemones, apsaugines pirštines ir specialią prijuostę, kuri apsaugos jus nuo smulkių šlifavimo ir ruošinio
dalelių. Akys turi būti apsaugotos nuo skriejančių svetimkūnių, atsirandančių atliekant įvairius darbus. Respiratorius arba apsauginė kaukė turi išfiltruoti darbo metu kylančias dulkes. Dėl ilgalaikio ir stipraus triukšmo poveikio galite prarasti klausą.
Nenukreipkite elektrinio įrankio į save, kitus asmenis, gyvūnus. Aštrūs ir įkaitę darbo įrankiai kelia sužalojimo pavojų.
Draudžiama prie elektrinio įrankio prisukti ar prikniedyti lenteles ar ženklus. Pažeista izoliacija neapsaugo nuo elektros smūgio.
Nemetaliniais įrankiais reguliariai valykite elektrinio įrankio ventiliacines angas. Variklio ventiliatorius į korpusą traukia dulkes. Jei metalo dulkių prisirenka per daug, iškyla elektros smūgio pavojus.
Prieš pradėdami eksploatuoti, patikrinkite, ar nepažeistas maitinimo laidas ir tinklo kištukas.
Patarimas: elektrini įrankį visada naudokite su nuotėkio srovės apsauginiu jungikliu (RCD), kurio išmatuota nuotėkio srovė 30 mA arba mažesnė.
Kaip elgtis su kenksmingomis dulkëmis
Šiuo įrankiu apdorojant medžiagas susidaro dulkės. Pavojingos gali būti dulkės, pvz., asbesto ir medžiagų, kurių sudėtyje yra asbesto, dažų, kurių sudėtyje yra švino, metalų, kai kurių rūšių medienos, mineralų, medžiagų, kurių sudėtyje yra uolienų, silikato dalelių, dažų tirpiklių, medienos apsaugos priemonių, neapaugančių dažų. Įkvėpus tokių dulkių ir nuo sąlyčio su tokiomis dulkėmis gali kilti alerginės reakcijos, kvėpavimo takų ligos, vėžiniai susirgimai ir vaisingumo sutrikimai. Rizika, kylanti įkvėpus dulkių, priklauso nuo dulkių koncentracijos darbo vietoje. Naudokite esamoje situacijoje tinkamą įrangą susidarančioms dulkėms nusiurbti bei asmenines apsaugos priemones ir pasirūpinkite geru vėdinimu darbo vietoje. Medžiagas, kurių sudėtyje yra asbesto, apdoroti patikėkite specialistams.
Medienos ir lengvujų metalų dulkės, karšti šlifavimo dulkių ir cheminių medžiagų mišiniai, esant nepalankioms sąlygoms, gali savaime užsidegti ar sukelti sprogimą. Saugokite, kad kibirkščių srautas nebūtų nukreiptas į dulkių surinkimo dėžutę, kad elektrinis įrankis ir šlifuojamas ruošinys nejkaistų; laiku ištuštinkite dulkių surinkimo dėžutę, laikykitės ruošinio gamintojo pateiktų apdorojimo nuorodu bei jūsų šalyje galiojančių atitinkamų medžiagų apdorojimo taisyklių.
Plaštakas ir rankas veikianti vibracija
Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 62841 normoje standartizuotą matavimo metoda, ir lyginant elektrinius įrankius ji galima naudoti. Jis skirtas vibracijos poveikiui laikinai jvertinti.
Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpi gali žymiai padidėti.
Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti ir į laika, per kurį prietaisas buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės.
Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.
Vibracijos emisijos vertés
| Vibracija | a |
| FEIN darbo įrankių klasifikavimas pagal vibracijos klasę | Išmatuotas pagreitis* |
| VC0 | < 2,5 m/s^2 |
| VC1 | < 5 m/s^2 |
| VC2 | < 7 m/s^2 |
| VC3 | < 10 m/s^2 |
| VC4 | < 15 m/s^2 |
| VC5 | < 30 m/s^2 |
| Ka | 1,5 m/s^2 |
| * Šios vertės nustatytos darbo ciklo, kurį sudaro vienodos trukmės tuščioji eiga ir veikimas visa apkrova, metu.Darbo įrankiui priskirta vibracijos klasė nurodyta pridėtame lape 3 41 30 451 06 0. | |
Valdymo nuorodos.
Irankio keitimas.
Nenaudokite jokių priedų ir papildomos įrangos, kurių FEIN nėra specialiai numatęs ir rekomendavęs šiam elektriniam įrankiui. Naudojant neoriginalią FEIN papildomą įrangą, elektrinis įrankis galį perkaisti ir nepataisomai sugesti.
Keisdami darbo jrankj su aštriomis briaunomis, naudokite gaubtą 3 21 74 011 00 0, skirtą rankoms (plaštakai, dilbiui) nuo sužalojimo apsaugoti.
MM 700-1.7Q (**) :
Tvirtinimo elementą tvirtai įstumkite iki atramos. Įveržkite Įveržiamają svirtelę.
Nejjunkite elektrinio įrankio, kai įveržimo svirtelė atleista. Priešingu atveju gali būti suspausti plaštaka ar pirštai.
Saugokite elektrini įrankį nuo perkrovos. Dėl perkrovos padidėja elektrinio įrankio korpuso vibracija, todėl elektrinis įrankis gali labai smarkiai įkaisti. Iškyla susižalojimo pavojus.
Kitos naudojimo nuorodos.
MM 700-1.7Q (**) :
Nejudinkite įveržimo svirtelės mašinai veikiant. Priešingu atveju iškyla sužalojimo pavojus.
MM 700-1.7 (\*\*)/MM 700-1.7Q (\*\*):
Elektrinį įrankį pirmiausia įjunkite ir tik tada artinkite prie ruošinio.
Prieš kiekvieną naudojimą panaudotus ir naujus peilius pagaląskite galąstuvu.
Susidėvėjusių peilių požymis yra žymiai padidėjęs pastūmos jėgos poreikis, esant mažesniam darbo našumui.
Darbo įrankį galima pasukti 30° žingsniu ir pritvirtinti patogioje darbo vietoje.
Tiesius, išgaubtus arba išlenktus pjovimo peilius veskite stačiai stiklo laikikliui, žr. 14–15 psl., peiliai A–D.
Naudodami U formos pjovimo peilius stebėkite, kad pjovimo peilio gremžiamasis galas būtų vedamas lygiagrečiai transporto priemonės stiklui, žr. 15 psl., peiliai E– F.
Grandymo peilis skirtas klijų likučiams ant stiklo laikiklio ar stiklo nupjauti. Prieš iš naujo įstiklindami transporto priemonės langą, likusią juostelę nupjaukite iki 2 mm aukščio, žr. 15 psl., peilis G.
Šlifavimo nuorodos.
Elektrinj įrankį su šlifavimo popieriaus lapeliu trumpam tvirtai prispauskite prie lygaus paviršiaus ir elektrinį įrankį trumpam ijunkite. Tai užtikrins gerą sukibimą ir apsaugos nuo priešlaikinio susidėvėjimo.
Jei šlifavimo popieriaus lapelio viršūnė susidėvėjo, šlifavimo popieriaus lapelį galima nuimti ir pasukus 120° vėl uždėti.
Šlifuokite visu šlifavimo plokštės plotu, o ne tik viršūne.
Šlifuodami maža trikampe šlifavimo plokšte nustatykite didelj švytavimo dažnj (4 – 6 elektronikos pakopą).
Naudodami apskrita šlifavimo plokšte, taip pat didelę trikampę šlifavimo plokšte, pasirinkite vidutinį švytavimo dažnį (maks. 4 elektronikos pakopą).
Dirbdami įrankį nuolat stumkite ir nesmarkiai spauskite.
Per stipriai spaudžiant, šlifavimo našumas nepadidėja, tik greičiau susidėvi šlifavimo lapelis.
Kėbulų skardos pjovimo nuorodos.
Pasirinkite didelj švytavimo dažnį. Apskritus pjūklelius, kad jie dėvėtųsi tolygiai, galima nuimti ir pasukus vėl įtvirtinti.
Grandymo nuorodos.
Švytavimo dažnj pasirinkite nuo vidutinio iki didelio.
Techninė priežiūra ir remonto dirbtuvės.
Esant ekstremalioms eksploatavimo sąlygoms, apdorojant metalus elektrinio įrankio viduje gali susikaupti laidžių dulkių.
Gali būti pažeidžiama elektrinio įrankio apsauginė izoliacija. Elektrinio įrankio vidų per ventiliacines angas dažnai prapūskite sausu suslėgtu oru, kuriame nėra alyvos, ir prijunkite nuotėkio srovės apsauginį išjungikljų (FI).
Apdorojant medžiagas, kurių sudėtyje yra gipso, elektrinio įrankio viduje ir ant jungiamojo elemento gali susikaupti dulkių, ir jos gali dėl santykio su oro drėgme sukietėti. Dėl to gali sutrikti jungiamasis mechanizmas. Elektrinio įrankio vidų per ventiliacines angas ir jungiamajį elementą dažnai prapūskite sausu suslėgtu oru, kuriame nėra alyvos.
Gaminius kurie lietėsi su asbestu, draudžiama perduoti remontui. Asbestu užterštus gaminius šalinkite pagal jūsų šalyje asbesto turinčių atliekų tvarkymą reglamentuojančius tesės aktus.
Jei pažeidžiamas elektrinio įrankio jungiamasis laidas, ji turi pakeisti gamintojas arba gamintojo atstovas.
Sio elektrinio įrankio atsarginių dalių naujausią sąrašą rasite internete www.fein.com.
Naudokite tik originalias atsargines dalis.
Šias dalis, jei reikia, galite pakeisti patys:
Darbo įrankį, tvirtinimo elementą (MM 700-1.7Q (**))
Istatyminė garantija ir savanoriška gamintojo garantija.
Gaminiui įstatyminė garantija suteikiama pagal šalyje, kurioje buvo pateiktas rinkai, galiojančius įstatyminius aktus. Be to, FEIN suteikia garantiją pagal FEIN gamintojo garantinį raštą.
Jūsų elektrinio įrankio tiekiamame komplekte gali būti tik dalis šioje naudojimo instrukcijoje aprašytos ar pavaizduotos papildomos įrangos.
Atitikties deklaracija.
CE deklaracija galioja tik Europos Sajungos ir ELPA (Europos laisvosios prekybos asociacijos) šalyse ir tik ES arba ELPA rinkai skirtiems gaminiams. Pateikus gaminj i ES rinką, UKCA ženklas netenka galios.
UKCA deklaracija galioja tik Jungtinės Karalystės (Anglijos, Velso ir Škotijos) rinkai ir tik Jungtinės Karalystės rinkai skirtiems produktams. Pateikus gaminį i JK rinką, CE ženklas netenka galios.
Firma FEIN savo atsakomybės ribose patvirtina, kad šis produktas atitinka šios instrukcijos paskutiniame puslapyje nurodytus specialiuosius reikalavimus.
Techninė byla laikoma:
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
Aplinkosauga, šalinimas.
Pakuotės, nebetinkami naudoti elektriniai įrankiai ir papildoma įranga turi būti perdirbami aplinkai nekenksmingu būdu.
