| Toote tüüp | Võnkuv mitmeotstarbeline tööriist |
| Bränd | Fein |
| Mudel | Multimaster MM 700 1.7 Basic |
| Tarbitav võimsus (P1) | 700 W |
| Toitepinge | 230 V ~ |
| Sagedus | 50/60 Hz |
| Toiteallikas | Võrk (toitekaabel) |
| Kiiruse regulaator | Jah, 6 asendit |
| Kinnitusviis | Ilma võtmeta (kinnituskang mudelil Q) |
| Topeltisolatsioon | Jah |
| Rakendused | Liimikordade lõikamine, kereplekkide lõikamine, lihvimine, kraapimine |
| Sobivad materjalid | Metall, plastik, pahtel, värv |
| Soovitatav elektrikaitse | Rikkevoolukaitse 30 mA maks |
| Hooldus | Puhuge kuiva suruõhku ventilatsiooniavadesse |
| Varuosad | Saadaval fein.com-ist, kasutage originaalosi |
| Garantii | Seadusjärgne garantii + tootja garantii |
| Sertifikaadid | CE, UKCA |
Korduma kippuvad küsimused - Multimaster MM 700 1.7 Basic Fein
Kasutajate küsimused teemal Multimaster MM 700 1.7 Basic Fein
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Mitmeotstarbelised tööriistad PDF-formaadis tasuta! Leidke oma juhend Multimaster MM 700 1.7 Basic - Fein ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. Multimaster MM 700 1.7 Basic kaubamärgi Fein.
KASUTUSJUHEND Multimaster MM 700 1.7 Basic Fein
Originaalkasutusjuhendi tõlge.

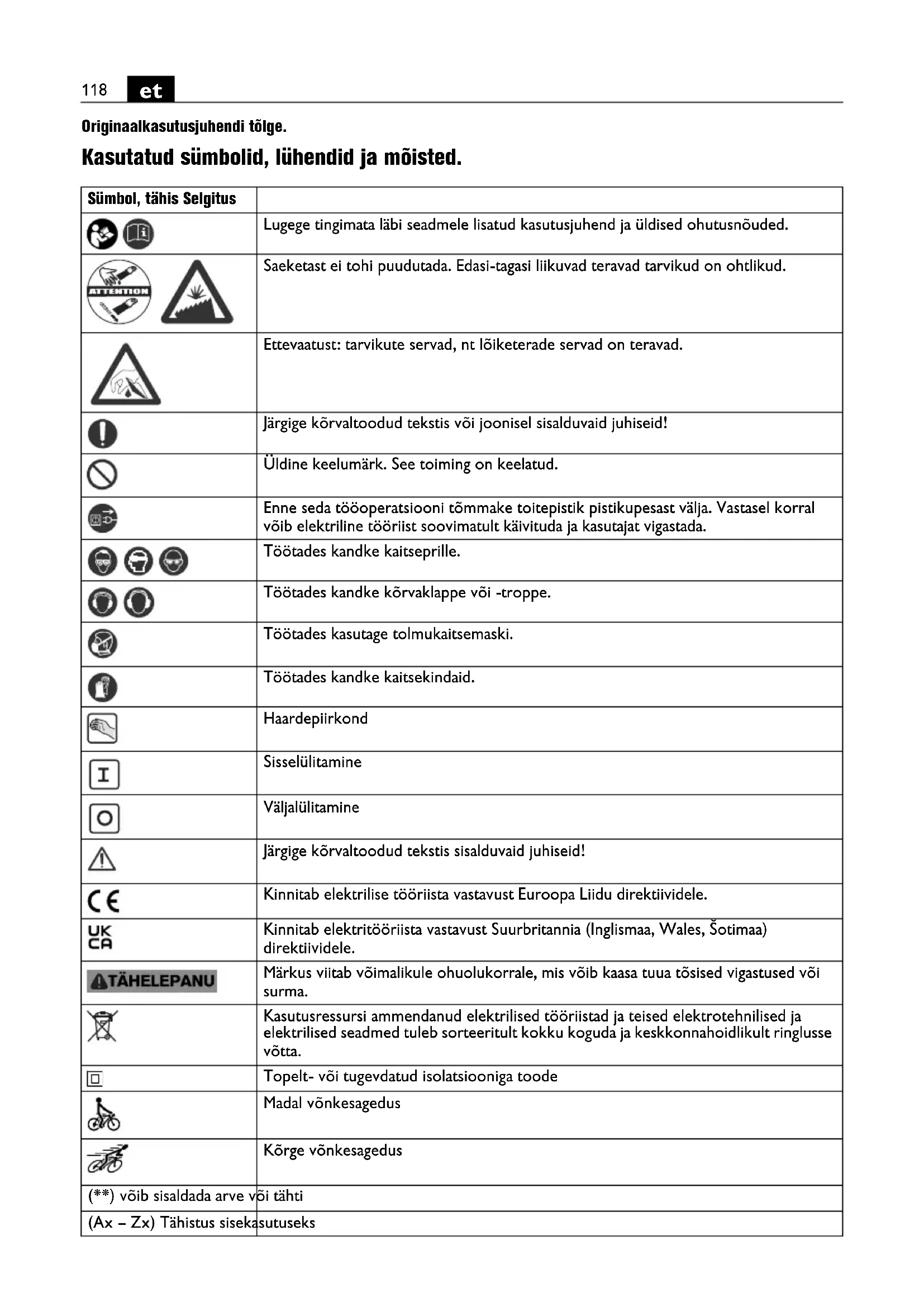

Kasutatud sümbolid, lühendid ja möisted.
| Sümbol, tähis Selgitus | |
 | Lugege tingimata läbi seadmele lisatud kasutusjuhend ja üldised ohutusnõuded. |
  | Saeketast ei tohi puudutada. Edasi-tagasi liikuvad teravad tarvikud on ohtlikud. |
 | Ettevaatust: tarvikute servad, nt lõiketerade servad on teravad. |
 | Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid! |
 | Üldine keelumärk. See toiming on keelatud. |
 | Enne seda tööoperatsiooni tömmake toitepistik pistikupesast välja. Vastasel korral võib elektriline tööriist soovimatult käivituda ja kasutajat vigastada. |
   | Töötades kandke kaitseprille. |
| [6YST] | Töötades kandke kõrvaklappe või -troppe. |
 | Töötades kasutage tolmukaitsemaski. |
 | Töötades kandke kaitsekindaid. |
 | Haardepiirkond |
| [6KKD] | Sisselülitamine |
 | Väljalülitamine |
 | Järgige kõrvaltoodud tekstis sisalduvaid juhiseid! |
 | Kinnitab elektrilise tööriista vastavust Euroopa Liidu direktiividele. |
 | Kinnitab elektritööriista vastavust Suurbritannia (Inglismaa, Wales, Šotimaa) direktiividele. |
 | Märkus viitab võimalikule ohuolukorrale, mis võib kaasa tuua tõsised vigastused või surma. |
 | Kasutusressursi ammendanud elektrilised tööriistad ja teised elektrotehnilised ja elektrilised seadmed tuleb sorteeritult kokku koguda ja keskkonnahoidlikult ringlusse võtta. |
| [2=€] | Topelt- või tugevdatud isolatsiooniga toode |
 | Madal võnkesagedus |
 | Kõrge võnkesagedus |
| (**) võib sisaldada arve või tähti | |
| (Ax - Zx) Tähistus sisekasutuseks | |
| Tähis Rahvusvaheline ühik Riiklik ühik | Selgitus | ||
| P_1 | W W Sisendvõimsus | ||
| P_2 | W W Väljundvõimsus | ||
| UV V Nimipinge | |||
| fHz Hz Sagedus | |||
| n_S | /min, min ^-1 , rpm,r/min | /min Nominaalne võnkesagedus | |
 | ° | ° | Võnkenurk |
| [SWBX] | kg | kg | Kaal EPTA-Procedure 01 järgi |
| L_pA | dB dB | Helirõhu tase | |
| L_wA | dB dB | Helivõimsuse tase | |
| L_pCpeak | dB dB | Helirõhu maksimaalne tase | |
| K... | Mõõtemääramatus | ||
| a | m/s ^2 | m/s ^2 | Vibratsioonitase EN 62841 järgi (kolme suuna vektorsumma) |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | Rahvusvahelise mõõtühikute süsteemiSlpõhiühikud ja tuletatud ühikud. | |
Tööohutus.
TÄHELEPANU
Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste
eiramine võib tuua kaasa elektrilöögi, tulekahju ja/või rasked vigastused.
Hoidke köik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles.
Enne elektrilise tööriista kasutuselevõttu lugege põhjalikult läbi kasutusjuhend ja juurdekuuluvad üldised ohutusnõuded (dokumendi nr
3 41 30 465 06 0). Hoidke kõik juhised edaspidiseks kasutamiseks alles ja elektrilise tööriista edastamisel kolmandatele isikutele pange kaasa ka nimetatud dokumendid.
Pidage kinni ka asjaomastest siseriiklikest töökaitsenõuetest.
Elektrilise tööriista otstarve:
käsitsi juhitav ostsilleeriv seade, mis on ette nähtud töötamiseks ilma veeta ja veekindlas keskkonnas, kasutades FEIN heakskiidetud tarvikuid.
- polüuretaan-teibiribade löikamiseks klaaside eemaldamisel söiduautodelt, veoautodelt ja bussidelt
- kerepleki lõikamiseks ja põhjakaitsematerjalide eemaldamiseks
- keredetailide lihvimiseks
See elektriline tööriist ei sobi puidu ja puidusarnaste materjalide saagimiseks. Selleks otstarbeks kasutage nt mudelit FEIN MM 700 MAX.
Elektrilist tööriista saab ühendada ka piisava võimsusega vahelduvvoolugeneraatoriga, mis vastab standardile ISO 8528, klassile G2. Standardiga vastavus puudub eeskätt siis, kui nn moonutustegur ületab 10 %.
Vajaduse korral hankige kasutatud generaatori kohta teavet.
Ohutusalased erinõuded.
Kui teostate töid, mille puhul vöib tarvik tabada varjatud elektrijuhtmeid vöi seadme enda toitejuhet, hoidke seadet ainult isoleeritud käepidemetest.
Kontakt pinge all oleva elektrijuhtmega võib pingestada seadme metallosad ja põhjustada elektrilöögi.
Tooriku kinnitamiseks stabiilse aluse külge ja toestamiseks kasutage klambreid või mõnda muud praktilist meetodit. Kui hoiate toorikut vaid käega või surute selle vastu oma keha, on toorik ebastabiilses asendis, mistõttu võite kaotada selle üle kontrolli.
Ärge kasutage teiste tootjate tarvikuid, mida elektrilise tööriista tootja ei ole heaks kiitnud. Asjaolu, et tarvikut saab tööriista külge kinnitada, ei taga veel tööriista ohutut tööd.
Hoidke elektrilist tööriista nii tugevasti, et Teie keha ei puutu kunagi tarvikuga kokku, seda eeskätt juhul, kui kasutate haardeulatusse jäävaid saekettaid või lõiketarvikuid. Kokkupuude teravate terade ja servadega võib põhjustada vigastusi.
Kandke isikukaitsevahendeid. Kasutage vastavalt kasutusotstarbele näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmukaitsemaski, kuulmiskaitsevahendeid, kaitsekindaid või kaitsepõlle, mis kaitseb Teid lihvimisel eralduvate väikeste osakeste eest. Silmad peavad olema kaitstud seadme kasutamisel eralduvate võõrkehade eest. Tolmu- või hingamisteede kaitsemaskid peavad filtreerima kasutamisel tekkiva tolmu. Pikaajaline vali müra võib kahjustada kuulmist.
Ärge suunake elektrilist tööriista iseenda, teiste inimeste ega loomade poole. Teravad või kuumad tarvikud võivad tekitada vigastusi.
Elektrilisele tööriistale ei tohi kruvide või neetidega kinnitada silte ja märgiseid. Kahjustatud isolatsioon ei taga kaitset elektrilöögi eest.
Puhastage seadme ventilatsiooniavasid regulaarselt mittemetalliliste tööriistadega. Mootori ventilaator tömbab tolmu korpusse. Metallitolmu liigne kogunemine vöib olla ohtlik.
Enne tööriista töölerakendamist kontrollige toitejuhet ja toitepistikut kahjustuste suhtes.
Soovitus: Kasutage elektrilist tööriista alati koos rikkevoolukaitselülitiga (RCD), mille rakendumisvool on 30 mA või väiksem.
Ohtliku tolmu käitlemine
Elektrilise tööriistaga töötamisel tekkib tolm, mis vöib olla ohtlik.
Teatava tolmu, nt asbesti või asbesti sisaldavate materjalide töötlemisel tekkiva tolmu, pliid sisaldavate värvide tolmu, metallitolmu, mõnda liiki puidu, mineraalide, kivisisaldusega materjalide räniosakeste tolmu, lahustite, puidukaitsevahendite, veesõidukite lakkide tolm võib põhjustada allergilisi reaktsioone, hingamisteede haigusi ja vähki ning kahjustada sigimisvõimet. Haigestumise oht sõltub sissehingatavast kogusest. Kasutage tekkiva tolmu jaoks sobivaid isikukaitsevahendeid ning tagage töökohal hea ventilatsioon. Asbesti sisaldavate materjalide töötlemine on lubatud vaid vastava väljaõppega isikutele.
Puidutolm ja kergmetallide tolm, lihvimistolmu ja keemiliste ainete kuumad segud võivad ebasoodsates tingimustes iseeneslikult süttida või plahvatada. Vältige sädemete lendumist tolmumahutite suunas ning elektrilise tööriista ja lihvitava detaili ülekuumenemist, tühjendage õigeaegselt tolmumahutit, pidage kinni materjali tootja juhistest ning riigis kehtivatest ohutusnõuetest.
Käe-randme-vibratsioon
Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN 62841 kohase mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks.
Toodud vibratsioonitase kehtib tööriista kasutamisel ettenähtud otstarbel. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase köikuda. See võib vibratsiooni töö koguperioodi jooksul tunduvalt suurendada. Vibratsiooni täpseks hindamiseks tuleks arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni töö koguperioodi jooksul tunduvalt vähendada.
Kasutaja kaitsmiseks vibratsiooni eest võtke tarvitusele täiendavad ohutusabinõud, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus.
Andmed vibratsiooni kohta
| Vibratsioon | a |
| FEIN-tarvikute liigitamine vibratsiooniklasside alusel | Hinnatud vibratsioon* |
| VC0 | < 2,5 m/s^2 |
| VC1 | < 5 m/s^2 |
| VC2 | < 7 m/s^2 |
| VC3 | < 10 m/s^2 |
| VC4 | < 15 m/s^2 |
| VC5 | < 30 m/s^2 |
| Ka | 1,5 m/s^2 |
| * Väärtused põhinevad töötsüklil, mis koosneb ühe ja sama kestusega töötamisest tühikäigul ja maksimaalsel koormusel. Tarviku vibratsiooniklass on toodud juurdelisatud lehel 3 41 30 451 06 0. | |
Tööjuhised.
Tarvikute vahetus.
Ärge kasutage tarvikuid, mida FEIN ei ole selle elektrilise tööriista jaoks konkreetselt ette näinud ega soovitanud. Muude kui FEIN originaaltarvikute kasutamine toob kaasa elektrilise tööriista ülekuumenemise ja purunemise.
Teravate lõikeservadega tarviku vahetamisel kasutage sõrmede ja käte kaitseks alati katet 3 21 74 011 00 0.
MM 700-1.7Q (**)
Suruge kinnituselement lõpuni sisse. Seejärel sulgege kinnitushoob.
Ärge lülitage elektrilist tööriista sisse, kui lukustushoob on avatud. Vastasel korral võivad käed ja sõrmed muljuda saada.
Ärge rakendage elektrilisele tööriistale ülekoormust. Ülekoormus suurendab elektrilise tööriista korpuse vibratsiooni ja elektriline tööriist vöib minna väga kuumaks. Tekib vigastuste oht.
Muud kasutusjuhised.
MM 700-1.7Q (**)
Ärge käsitsege kinnitushooba, kui seade töötab. Vastasel korral tekib kehavigastuste oht.
MM 700-1.7 (**)/MM 700-1.7Q (**):
Viige tööriist toorikuga kokku alles sisselülitatult.
Iga kord enne kasutamist teritage nii kasutatud kui ka uusi terasid terituskiviga.
Kulunud teradest annab tunnistust ettenihkejõu tunduva suurendamise vajadus ning väiksem tööjõudlus.
Tarvikut saab keerata 30°-sammuga ja seada köige soodsamasse tööasendisse.
Sirged, kumerad või rihveldatud lõiketerad paigaldage ääriku suhtes täisnurga all, vt lk 14–15, lõiketerad A-D.
U-kujuliste lõiketerade puhul veenduge, et lõiketera ülaosa oleks paralleelselt söiduki klaasiga, vt Ik 15, lõiketerad E – F.
Kaapimisnuga on ette nähtud liimijääkide eemaldamiseks äärikult või aknalt. Enne aknaklaasi tagasipanekut lõigake allesjääv riba ca 2 mm kõrgusele tagasi, vt lk 15, lõiketera G.
Juhiseid lihvimiseks.
Suruge elektrilist tööriista koos lihvpaberiga korraks tugevasti vastu siledat pinda ja lülitage tööriist korraks sisse. See tagab hea nakke ja hoiab ära enneaegse kulumise.
Lihvpaberit on võimalik uuesti maha tõmmata ja 120° võrra keeratult kohale panna, kui kulunud on ainult lihvpaberi üks ots.
Töötage lihvtalla kogu pinnaga, mitte ainult lihvtalla otsaga.
Väikeste kolmnurksete lihvtaldadega lihvides valige suurem võnkesagedus (elektroonika astmel 4 – 6), ümara lihvtalla ja suure kolmnurkse lihvtalla kasutamise korral valige keskmine võnkesagedus (elektroonika aste 4).
Lihvige ühtlase ettenihke ja kerge survega. Liiga suur surve ei suurenda töö efektiivsust, vaid kulutab lihvpaberit asjatult.
Juhised söidukite kerepleki saagimiseks.
Valige kõrge võnkesagedus. Ümaraid saelehti saab vabastada ja teistpidi paigaldada, et tagada ühtlane kulumine.
Juhiseid kaabitsemiseks.
Valige keskmine kuni kõrge võnkesagedus.
Korrashoid ja hooldus.
Äärmuslike töötingimuste korral vöib metallide töötlemisel koguneda seadmesse elektritjuhtivat tolmu. Seadme
kaitseisolatsioon võib kahjustuda. Ventilatsiooniavade kaudu puhastage elektrilise tööriista sisemust sageli kuiva ja õlivaba suruõhuga ning kasutage rikkevoolukaitselülitit (Fl).
Kipsi sisaldavate materjalide töötlemisel vöib tolm ladestuda elektrilise tööriista sisemusse ja lülituselemendi piirkonda ning öhuniiskuse toimel köveneda. See vöib häirida lülitusmehhanismi tööd.
Ventilatsiooniavade kaudu puhastage elektrilise tööriista sisemust ning lülituselementi kuiva ja ölivaba suruõhuga.
Asbestiga kokku puutunud tooteid ei tohi remonti saata. Asbestiga saastunud tooteid käidelge vastavalt riigis kehtivatele asbesti sisaldavate jäätmete käitlemise eeskirjadele.
Kui elektrilise tööriista ühendusjuhe on kahjustada saanud, peab selle välja vahetama tootja või tootja volitatud isik.
Elektrilise tööriista varuosade ajakohastatud loetelu leiate Internetist veebilehelt www.fein.com.
Kasutage ainult originaalvaruosi.
Vajaduse korral võite ise välja vahetada järgmisi detaile:
Tarvik, kinnituselement (MM 700-1.7Q (**))
Garantii.
Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nõuetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsioonile.
Elektrilise tööriista tarnekomplekt ei pruugi sisaldada kõiki käesolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuid.
Vastavusdeklaratsioon.
Töökäik CE-märgise selgitus Kehtib ainult Euroopa Liidu ja EFTA riikides (Euroopa Vabakaubanduse Assotsiatsioon) ja ainult toodetele, mis on möeldud EL-või EFTA-turu jaoks. Pärast toote ELi turule toomist kaotab UKCA märgis oma kehtivuse.
Töökäik UKCA-märgise selgitus Kehtib ainult briti turul (Inglismaa, Wales ja Sotimaa) ja ainult toodetele, mis on möeldud Briti turu jaoks. Pärast toote Briti turule toomist kaotab CE-märgis oma kehtivuse.
Firma FEIN kinnitab ainuvastutusel, et käesolev toode vastab kasutusjuhendi viimasel leheküljel toodud asjaomastele nõuetele.
Tehnilised dokumendid on saadaval aadressil: C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
Keskkonnakaitse, utiliseerimine.
Pakendid, kasutusressursi ammendanud elektrilised tööriistad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse võtta.
