NAUDOJIMO INSTRUKCIJA ROTAK 37 LI BOSCH

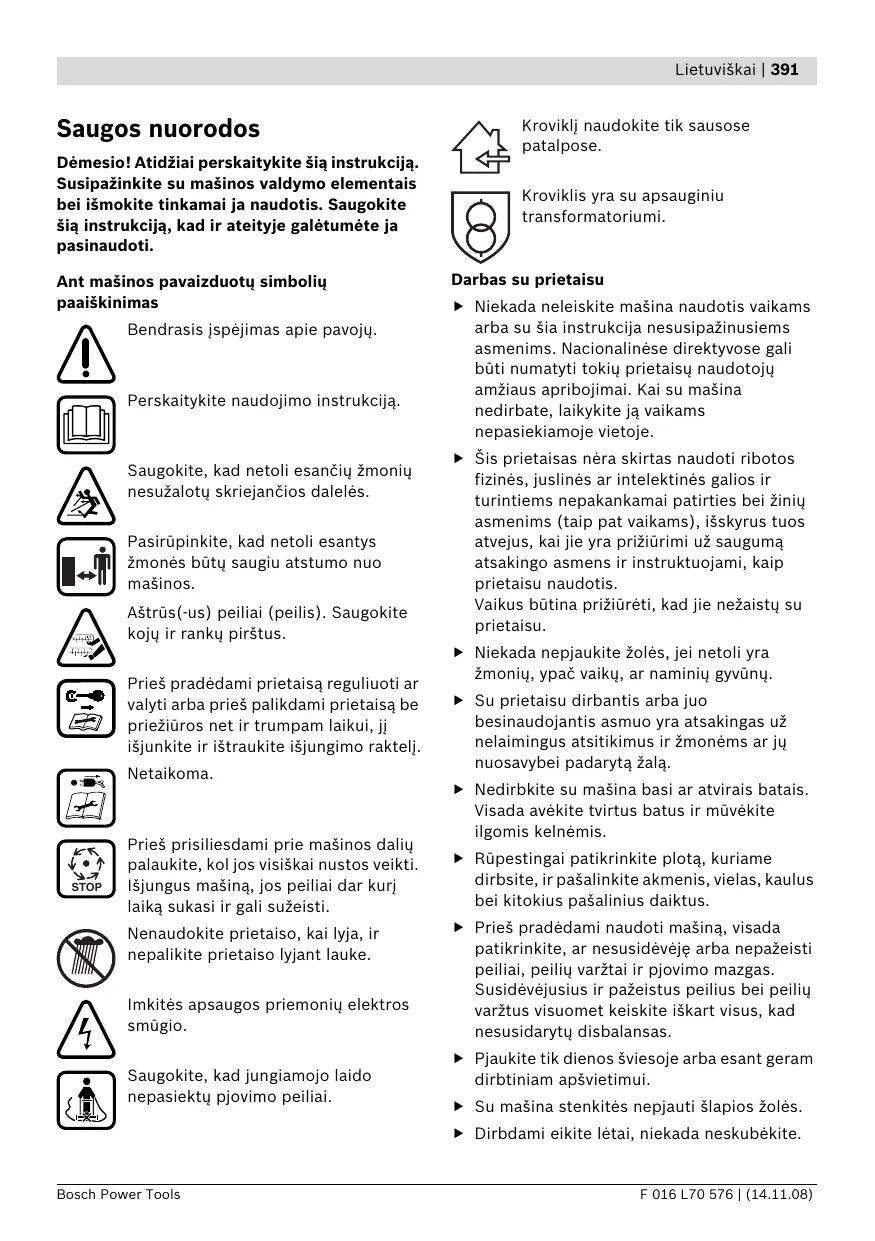

Ant mašinos pavaizduotų simbolių paaiškinimas Bendrasis įspėjimas apie pavojų. Perskaitykite naudojimo instrukciją. Saugokite, kad netoli esančių žmonių nesužalotų skriejančios dalelės. Pasirūpinkite, kad netoli esantys žmonės būtų saugiu atstumo nuo mašinos. Aštrūs(-us) peiliai (peilis). Saugokite kojų ir rankų pirštus. Prieš pradėdami prietaisą reguliuoti ar valyti arba prieš palikdami prietaisą be priežiūros net ir trumpam laikui, jį išjunkite ir ištraukite išjungimo raktelį. Netaikoma. STOP Prieš prisiliesdami prie mašinos dalių palaukite, kol jos visiškai nustos veikti. Išjungus mašiną, jos peiliai dar kurį laiką sukasi ir gali sužeisti. Nenaudokite prietaiso, kai lyja, ir nepalikite prietaiso lyjant lauke. Imkitės apsaugos priemonių elektros smūgio. Saugokite, kad jungiamojo laido nepasiektų pjovimo peiliai. Darbas su prietaisu f Niekada neleiskite mašina naudotis vaikams arba su šia instrukcija nesusipažinusiems asmenims. Nacionalinėse direktyvose gali būti numatyti tokių prietaisų naudotojų amžiaus apribojimai. Kai su mašina nedirbate, laikykite ją vaikams nepasiekiamoje vietoje. f Šis prietaisas nėra skirtas naudoti ribotos fizinės, juslinės ar intelektinės galios ir turintiems nepakankamai patirties bei žinių asmenims (taip pat vaikams), išskyrus tuos atvejus, kai jie yra prižiūrimi už saugumą atsakingo asmens ir instruktuojami, kaip prietaisu naudotis. Vaikus būtina prižiūrėti, kad jie nežaistų su prietaisu. f Niekada nepjaukite žolės, jei netoli yra žmonių, ypač vaikų, ar naminių gyvūnų. f Su prietaisu dirbantis arba juo besinaudojantis asmuo yra atsakingas už nelaimingus atsitikimus ir žmonėms ar jų nuosavybei padarytą žalą. f Nedirbkite su mašina basi ar atvirais batais. Visada avėkite tvirtus batus ir mūvėkite ilgomis kelnėmis. f Rūpestingai patikrinkite plotą, kuriame dirbsite, ir pašalinkite akmenis, vielas, kaulus bei kitokius pašalinius daiktus. f Prieš pradėdami naudoti mašiną, visada patikrinkite, ar nesusidėvėję arba nepažeisti peiliai, peilių varžtai ir pjovimo mazgas. Susidėvėjusius ir pažeistus peilius bei peilių varžtus visuomet keiskite iškart visus, kad nesusidarytų disbalansas. f Pjaukite tik dienos šviesoje arba esant geram dirbtiniam apšvietimui. f Su mašina stenkitės nepjauti šlapios žolės. f Dirbdami eikite lėtai, niekada neskubėkite. Bosch Power Tools F 016 L70 576 | (14.11.08) 392 | Lietuviškai f Niekada nedirbkite su mašina, jei pažeisti apsauginiai įtaisai, gaubtai arba nėra saugos įtaisų, pvz., apsauginio dangčio ar žolės surinkimo krepšio. Techninė priežiūra f Dirbti šlaituose gali būti pavojinga. f Reguliariai tikrinkite, ar gera žolės surinkimo krepšio būklė, ar jis nesusidėvėjo. – Nepjaukite ypač stačiuose šlaituose. – Aeruodami nuožulnioje vietoje ar šlapią žolę, visada atsargiai eikite. – Nuožulniose vietose visada pjaukite tik skersai šlaito, o ne aukštyn – žemyn. – Keisdami kryptį šlaituose būkite ypač atsargūs. f Eidami atbuli ar traukdami mašiną būkite ypač atsargūs. f Patikrinkite, ar gerai priveržtos visos veržlės, sraigtai ir varžtai, kad būtų užtikrinta, jog mašina yra saugi naudoti. f Patikrinkite mašiną ir dėl saugumo pakeiskite susidėvėjusias ir pažeistas dalis. f Naudokite tik mašinai skirtus pjovimo peilius. f Įsitikinkite, kad keičiamos dalys yra pagamintos (aprobuotos) Bosch. f Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinėmis. f Pjaudami žolę mašiną visada stumkite pirmyn ir niekada jos netraukite link kūno. Nuorodos, kaip optimaliai elgtis su akumuliatoriumi f Norint mašiną paversti, kad ją būtų galima pervežti per teritoriją, kuri nėra apželdinta žole, arba pergabenti iš vienos darbo vietos į kitą, mašinos peiliai turi būti sustoję. f Prieš įstatydami akumuliatorių įsitikinkite, kad prietaisas yra išjungtas. Įstatant akumuliatorių į įjungtą prietaisą, gali įvykti nelaimingas atsitikimas. f Įjungdami variklį, mašinos neverskite, nebent tai yra būtina įjungiant mašiną aukštoje žolėje. Tokiu atveju, paspaudžiant rankeną žemyn ją galima paversti tik tiek, kiek yra būtina, ir tik į priešingą nuo naudotojo pusę. Atkreipkite dėmesį, kad, mašiną nuleidžiant žemyn, abi rankos turi būti ant rankenos. f Saugokite kroviklį nuo lietaus ir drėgmės. Į kroviklį patekęs vanduo padidina elektros smūgio riziką. f Mašin/junkite laikydamiesi naudojimo instrukcijoje pateikts nuorods ir stebkite, kad jkss pdos bkts pakankamai toli nuo besisukan is dalis. f Niekada nekiškite rankų arti besisukančių dalių arba po jomis. f Dirbdami su mašina laikykitės saugaus atstumo nuo išmetimo zonos. f Niekad nekelkite ir neneškite mašinos, kai veikia variklis. Ištraukite išjungimo raktelį:

visada, kai pasišalinate nuo mašinos, prieš šalindami įstrigusias kliūtis, kai mašiną tikrinate, valote arba reguliuojate, atsitrenkę kliūtį. Nedelsdami patikrinkite, ar mašina nepažeista ir, jei reikia, kreipkitės į specialistus dėl remonto, – jei mašina pradeda neįprastai vibruoti (nedelsdami patikrinkite). F 016 L70 576 | (14.11.08) f Akumuliatoriui įkrauti naudokite tik gamintojo nurodytą akumuliatorinį kroviklį. Jei kroviklis, skirtas tam tikros rūšies akumuliatoriams krauti, naudojamas su kitokiais akumuliatoriais, iškyla gaisro pavojus. f Nekraukite kitų gamintojų akumuliatorių. Kroviklis skirtas tik Bosch ličio jonų akumuliatoriams, kurių įtampa atitinka techninių duomenų lentelėje nurodytą įtampą, krauti. Priešingu atveju iškyla gaisro ir sprogimo pavojus. f Prižiūrėkite, kad kroviklis visuomet būtų švarus. Dėl užteršto kroviklio atsiranda elektros smūgio pavojus. f Kiekvieną kartą prieš pradėdami naudoti patikrinkite kroviklį, laidą ir kištuką. Jei bus nustatyta gedimų, kroviklį toliau naudoti draudžiama. Neardykite kroviklio patys – jį gali remontuoti tik kvalifikuotas specialistas, naudodamas tik originalias atsargines dalis. Pažeistas kroviklis, laidas ar kištukas padidina elektros smūgio riziką. Bosch Power Tools Lietuviškai | 393 f Negalima naudoti kroviklio pastačius jį ant degių paviršių (popieriaus, audeklo ir pan.) ar gaisro atžvilgiu pavojingoje aplinkoje. Įkraunant akumuliatorių, kroviklis įkaista, todėl atsiranda gaisro pavojus. Funkcijų aprašymas Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis. f Su prietaisu naudokite tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla pavojus susižeisti arba sukelti gaisrą. f Šalia ištraukto akumuliatoriaus nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų, kurie galėtų užtrumpinti kontaktus. Įvykus akumuliatoriaus kontaktų trumpajam sujungimui galima nusideginti arba gali kilti gaisras. f Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu, jei pateko į akis – nedelsdami kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą. f Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus. f Saugokite akumuliatorių nuo karščio, pvz., nepalikite jo ilgą laiką tiesioginio saulės spindulių poveikio zonoje, ir ugnies. Gali kilti sprogimo pavojus. f Nesujunkite akumuliatoriaus kontaktų trumpuoju jungimu. Gali kilti sprogimo pavojus. f Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garai. Išvėdinkite patalpą, o jei atsirado negalavimų, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus. f Saugokite akumuliatorių nuo drėgmės ir vandens. Elektrinio įrankio paskirtis Prietaisas skirtas žolei privačiose valdose pjauti. Tiekiamas komplektas Atsargiai išpakuokite prietaisą ir patikrinkite, ar yra visos žemiau nurodytos dalys:

Žoliapjovė su rankena 1 Rankenos apatinė dalis 2 Varžtai 2 Sparnuotosios veržlės 2 Sraigtai 2 Žolės surinkimo krepšio dalys (Rotak 34/37 LI) 3 Žolės surinkimo krepšio dalys (Rotak 43 LI) 2 Laido tvirtinimo juostelės Kroviklis Išjungimo raktelis Akumuliatorius/akumuliatoriai* Naudojimo instrukcija

• priklausomai nuo gaminio Jei dalių trūksta arba jos pažeistos, prašome kreiptis į prekybos atstovą. Visiškai sumontuotos mašinos svoris yra apie 12,8–13,8 kg. Norėdami išimti mašiną iš pakuotės, jei reikia, pasikvieskite pagalbos. Kai išimate mašiną iš pakuotės ar nešate ant vejos, saugokitės aštrių peilių. f Akumuliatorių sandėliuokite tik nuo 0 °C iki 45 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje. f Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku. Bosch Power Tools F 016 L70 576 | (14.11.08) 394 | Lietuviškai Pavaizduoti prietaiso elementai Pavaizduotų sudedamųjų dalių numeriai atitinka prietaiso schemos numerius.

Įjungimo svirtelė Apsauginis mygtukas Rankenos viršutinė dalis Žolės surinkimo krepšys Apsauginis dangtis Rankenos apatinė dalis Akumuliatoriaus gaubtas Akumuliatorius Ventiliacinės angos Ratukai Grėbliukai

Svirtelė pjovimo aukščiui reguliuoti Įkrovos būklės indikatoriaus mygtukas Akumuliatoriaus įkrovos būklės indikatorius Temperatūros kontrolinio įtaiso indikatorius Kroviklio lizdas Kroviklis Raudonas šviesadiodis indikatorius ant kroviklio 19 Žalias šviesadiodis indikatorius ant kroviklio 20 Kištukas ** 21 Serijos numeris ** priklausomai nuo šalies Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje. Techniniai duomenys Žoliapjovė Gaminio numeris Pjovimo plotis Pjovimo aukštis Žolės surinkimo krepšio talpa Masė (maks.) Rotak 43 LI 3 600 H81 ...

Žr. ant prietaiso nurodytą serijos numerį 21 (firminėje lentelėje) Akumuliatorius Gaminio numeris Įkrovimo laikas (kai akumuliatorius išsikrovęs) Rotak 37 LI 3 600 H81 ...

Serijos numeris Nominalioji įtampa Rotak 34 LI 3 600 H81 ...

min Akumuliatoriaus celių skaičius Kroviklis Ličio jonų Ličio jonų Ličio jonų

Krovimo srovė Gaminio numeris

1,0 1,0 1,0 /II /II /II Apsaugos klasė F 016 L70 576 | (14.11.08) Bosch Power Tools Lietuviškai | 395 Informacija apie triukšmą ir vibraciją Rotak 34/37 LI Matavimų vertės, išmatuotos 2000/14/EB (1,60 m aukštyje, 1,0 m atstumu) ir EN ISO 5349. Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 81 dB(A); garantuotas garso galios lygis žemesnis už 90 dB(A). Paklaida K =0 .74 dB. Išmatuotas vibracijos pagreitis rankos plaštakos srityje tipiniu atveju yra mažesnis nei 2,5 m/s2. Notifikuota įstaiga: SRL, Sudbury, England, Nr. 1088 Techninė byla laikoma: Bosch Lawn and Garden Ltd., PT-LG/EAE, Stowmarket, Suffolk IP14 1EY, England Leinfelden, 17.09.2008 Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Rotak 43 LI Matavimų vertės, išmatuotos 2000/14/EB (1,60 m aukštyje, 1,0 m atstumu) ir EN ISO 5349. Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 81 dB(A); garantuotas garso galios lygis žemesnis už 91 dB(A). Paklaida K =0 .74 dB. Išmatuotas vibracijos pagreitis rankos plaštakos srityje tipiniu atveju yra mažesnis nei 2,5 m/s2. Atitikties deklaracija Rotak 34/37 LI Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka žemiau pateiktas normas arba norminius dokumentus: EN 60335, EN 50338 (akumuliatorinis prietaisas) ir EN 60335 (akumuliatorių kroviklis) pagal 2006/95/EB, 2004/108/EB, 98/37/EB (iki 2009-12-28), 2006/42/EB (nuo 2009-12-29), 2000/14/EB direktyvų reikalavimus. 2000/14/EB: išmatuotas garso galios lygis 90 dB(A). Atitikties įvertinimas atliktas pagal priedą VI. Rotak 43 LI Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka žemiau pateiktas normas arba norminius dokumentus: EN 60335, EN 50338 (akumuliatorinis prietaisas) ir EN 60335 (akumuliatorių kroviklis) pagal 2006/95/EB, 2004/108/EB, 98/37/EB (iki 2009-12-28), 2006/42/EB (nuo 2009-12-29), 2000/14/EB direktyvų reikalavimus. 2000/14/EB: išmatuotas garso galios lygis 90 dB(A). Atitikties įvertinimas atliktas pagal priedą VI. Bosch Power Tools

17.09.2008, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen Montavimas Jūsų saugumui f Dėmesio! Prieš pradėdami prietaiso techninės priežiūros, valymo ar reguliavimo darbus, prietaisą išjunkite, ištraukite išjungimo raktelį ir išimkite akumuliatorių. Tą patį būtina padaryti, jei buvo pažeistas, įpjautas ar susipainiojo maitinimo laidas. f Išjungus mašiną peiliai dar kelias sekundes sukasi. f Atsargiai – nelieskite besisukančio peilio. Akumuliatoriaus įkrovimas Patikrinkite tinklo įtampą: maitinimo šaltinio įtampa turi sutapti su įrankio firminėje lentelėje nurodytais duomenimis. 230 V pažymėtus prietaisus galima jungti ir prie 220 V/240 V maitinimo tinklo. Naudokite tik kartu tiekiamą kroviklį. Tik šis kroviklis yra priderintas prie Jūsų prietaise naudojamo ličio jonų akumuliatoriaus. Akumuliatorius yra su temperatūros kontrolės įtaisu, kuris leidžia įkrauti tik tada, kai temperatūra yra nuo 0 °C iki 45 °C. Todėl labai pailgėja akumuliatoriaus eksploatavimo laikas. F 016 L70 576 | (14.11.08) 396 | Lietuviškai Nuoroda: akumuliatorius tiekiamas iš dalies įkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą akumuliatorių kroviklyje visiškai įkraukite. Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavimo trukmė dėl to nesutrumpėja. Krovimo proceso nutraukimas akumuliatoriui nekenkia. Ličio jonų akumuliatoriai, naudojami prietaisuose, yra apsaugoti nuo visiškos iškrovos. Akumuliatoriui išsikrovus, apsauginis išjungiklis išjungia prietaisą ir jo daugiau naudoti nebegalima. f Jei prietaisas išjungiamas automatiškai, įjungimo-išjungimo jungiklio nebespauskite. Priešingu atveju galite pažeisti akumuliatorių. Įkrovimo procesas Akumuliatorius pradedamas krauti, kai kroviklio kištukas įkišamas į kištukinį lizdą ir akumuliatorius 8 įstatomas į kroviklio lizdą 16. Dėl taikomos „intelektualios“ įkrovimo technologijos, kroviklis automatiškai įvertina akumuliatoriaus įkrovos būklę ir priklausomai nuo akumuliatoriaus temperatūros ir įtampos jį įkrauna optimalia krovimo srove. Tai padeda tausoti akumuliatorių, be to, palikus akumuliatorių kroviklyje, jis visada būna visiškai įkrautas. Indikatorių reikšmės Apie vykstantį įkrovimo procesą praneša šviesadiodis indikatorius 18 arba 19: Greitojo įkrovimo procesas Apie greitojo įkrovimo procesą praneša mirksintis žalias šviesadiodis indikatorius 19. Akumuliatorių įkraunant trys žali šviesadiodžiai indikatoriai vienas po kito užsidega ir trumpam užgęsta. Akumuliatorius yra visiškai įkrautas, kai trys žali šviesadiodžiai indikatoriai dega nuolat. Praėjus apytikriai 5 minutėms po akumuliatoriaus visiško įkrovimo, trys žali šviesadiodžiai indikatoriai vėl užgęsta. F 016 L70 576 | (14.11.08) Nuoroda: greitojo įkrovimo procesas galimas tik tada, jei akumuliatoriaus temperatūra yra leistinos įkrovimo temperatūros intervale, žr. skyrių „Techniniai duomenys“. Akumuliatorius įkrautas Nuolat degantis žalias šviesadiodis indikatorius 19 praneša, kad akumuliatorius yra visiškai įkrautas. Taip pat maždaug 2 sekundėms pasigirsta garsinis signalas, kuris garsiniu būdu praneša, kad akumuliatorius visiškai įkrautas. Akumuliatorių galima išimti ir iš karto naudoti. Kai akumuliatorius neįstatytas, nuolat degantis žalias šviesadiodis indikatorius 19 praneša, kad kištukas įstatytas į kištukinį lizdą ir kroviklis paruoštas naudoti. Akumuliatoriaus temperatūra žemesnė už 0 °C arba aukštesnė už 45 °C Nuolat degantis raudonas šviesadiodis indikatorius 18 praneša, kad akumuliatoriaus temperatūra yra už greitojo įkrovimo temperatūros intervalo ribų 0 °C – 45 °C. Kai tik pasiekiamas leistinos temperatūros intervalas, kroviklis automatiškai persijungia į greitojo įkrovimo režimą. Jei akumuliatoriaus temperatūra yra už leistinos įkrovimo temperatūros ribų, įstatant į kroviklį dega raudonas akumuliatoriaus šviesadiodis indikatorius. Nevyksta įkrovimo procesas Įvykus įkrovimo proceso sutrikimui, apie tai praneša mirksintis raudonas šviesadiodis indikatorius 18. Įkrovimo procesas negali būti pradėtas, akumuliatoriaus įkrauti negalima (žr. „Gedimų nustatymas“). Įkrovimo nuorodos Nuolat veikdamas arba be pertraukos vieną po kito kraudamas kelis akumuliatorius, kroviklis gali įkaisti. Tai yra normalu ir nereiškia kroviklio techninio gedimo. Bosch Power Tools Lietuviškai | 397 Pastebimas įkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti. Akumuliatoriaus aušinimas („Active Air Cooling“) Kroviklyje integruotas ventiliatoriaus valdymo įtaisas kontroliuoja įstatyto akumuliatoriaus temperatūrą. Jei akumuliatoriaus temperatūra aukštesnė už 30 °C, ventiliatorius akumuliatorių aušina iki optimalios įkrovimo temperatūros. Įjungtas ventiliatorius skleidžia triukšmą. Jei ventiliatorius neveikia, vadinasi akumuliatoriaus temperatūra yra optimalios įkrovimo temperatūros intervale arba ventiliatorius yra pažeistas. Tokiu atveju, akumuliatoriaus įkrovimo laikas pailgėja. q Kaip pavaizduota, įstatykite išjungimo raktelį

24. Įsitikinkite, kad jo padėtis yra tinkama.

r Jei žoliapjovės iškart nenaudosite, išjungimo raktelį 24, kaip pavaizduota, nustatykite į stovėjimo padėtį. Uždarykite akumuliatoriaus gaubtą 7. Akumuliatoriaus išėmimas Akumuliatoriaus gaubto svirtelę 23 pakelkite aukštyn ir atidarykite akumuliatoriaus gaubtą 7. Ištraukite išjungimo raktelį 24 ir nustatykite jį į stovėjimo padėtį. Akumuliatoriaus gaubto svirtelę 23 pakelkite aukštyn. Išimkite akumuliatorių 8. Žolės surinkimo krepšio montavimas Montavimas Rotak 34/37 LI C f Akumuliatorių ir/arba išjungimo raktelį įstatykite tik tada, kai prietaisas yra visiškai sumontuotas. Žolės surinkimo krepšio viršutinę dalį sujunkite su žolės surinkimo krepšio apatine dalimi taip, kad užsifiksuotų kraštuose esantys liežuvėliai. Pradėkite užpakalinėje pusėje ir junkite link priekio. f Atlenkdami ar nulenkdami viršutinę ar apatinę rankeną stebėkite, kad nespaustumėte maitinimo laido. Saugokite, kad nenukristų rankena. Rankenos montavimas A n o Rankenos apatinę dalį 6 įstatykite į specialias kiaurymes ir prisukite sraigtais. Rotak 43 LI D n Abi žolės surinkimo krepšio apatinės dalies puses sujunkite taip, kad užsifiksuotų kraštuose esantys liežuvėliai. Pradėkite užpakalinėje pusėje ir junkite link priekio. o Sujunkite abi žolės surinkimo krepšio puses. Nuoroda: rankenos viršutinės dalies 3 aukštį galima reguliuoti. Pritvirtinkite rankeną I arba II padėtyje. Žolės surinkimo krepšio uždėjimas ir nuėmimas E p Rankenos viršutinę dalį 3 varžtais ir sparnuotosiomis veržlėmis 22 pritvirtinkite prie rankenos apatinės dalies 6. Pakelkite apsauginį dangtį 5 ir laikykite jį šioje padėtyje, kad galėtumėte uždėti žolės surinkimo krepšį 4 arba jį nuimti. Nuoroda: patikrinkite, ar laidas pritvirtintas prie rankenos kartu su mašina tiekiamomis laido tvirtinimo juostelėmis. Jei žolės surinkti nereikia, žoliapjovę galima naudoti be žolės surinkimo krepšio 4. Apsauginį dangtį 5 bet kuriuo atveju reikia nulenkti žemyn. Akumuliatoriaus įdėjimas B Pjovimo aukščio nustatymas F n o Akumuliatoriaus gaubto svirtelę 23 pakelkite aukštyn ir atidarykite akumuliatoriaus gaubtą 7. f Prieš pradėdami reguliuoti pjovimo aukštį, sustokite, atleiskite įjungimo svirtelę ir palaukite, kol nustos veikti variklis. Išjungus variklį, peiliai dar kurį laiką sukasi ir gali sužeisti. p Įstatykite akumuliatorių 8 taip, kad girdėtųsi, kaip jis užsifiksuoja (spragtelėjimas). Bosch Power Tools f Atsargiai – nelieskite besisukančio peilio. F 016 L70 576 | (14.11.08) 398 | Lietuviškai Pjaudami pirmą kartą sezono pradžioje, nustatykite didesnį pjovimo aukštį. Išjungimas Galima nustatyti vieną iš 7 pjovimo aukščių nuo 35 mm iki 70 mm. Tuo tikslu svirtelę pjovimo aukščiui reguliuoti 12 paspauskite į vidų ir, kad nustatytumėte norimą pjovimo aukštį, stumkite ją pirmyn arba atgal, spausdami žoliapjovę žemyn arba keldami aukštyn. Jei žoliapjovės iškart nenaudosite, išjungimo raktelį 24, kaip pavaizduota, nustatykite į stovėjimo padėtį. Nuėmus gaubtą 25, kaip pavaizduota, žoliapjovės pjovimo aukštį galima sumažinti iki 20 mm. f Kai pjovimo aukštis 20 – 30 mm, sutrumpėja akumuliatoriaus veikimo laikas. Naudojimas Paruošimas eksploatuoti f Išjungus mašiną peiliai dar kelias sekundes sukasi. Prieš įjungdami mašiną iš naujo, palaukite, kol variklis nustos veikti, o peiliai nebesisuks. f Nejunginėkite prietaiso dažnai, t.y. neįjunkite ir neišjunkite trumpais intervalais. Nuoroda: kad lengviau įsijungtų, rankeną paspauskite žemyn, kad pakiltų priekiniai ratai. Vėl įstatykite išjungimo raktelį 24. Įjungimas G n Paspauskite apsauginį mygtuką 2 ir laikykite jį paspaustą.

1 sec start o Spauskite įjungimo svirbstelę 1 link rankenos. Apsaginį mygtuką 2 atleiskite. Nuoroda: paspaudus įjungimo svirtelę 1, variklis įsijungia nevisiškai iš karto. Įjungimo svirtelę 1 atleiskite. Mašina yra su variklio stabdžiu. Šis apsauginis įtaisas sustabdo peilį per kelias sekundes. Žolės pjovimas

Saugokite akumuliatorių nuo karščio, pvz., tiesioginių saulės spindulių poveikio ir ugnies. Prietaisas neveikia, kai temperatūra yra žemiau 0 °C arba aukščiau 45 °C! f Tiesiogiai šviečiant saulei, akumuliatoriaus prietaise nepalikite. Dirbdami ypač sunkiomis sąlygomis, variklio neveikite per didele apkrova. Variklį veikiant per didele apkrova, sumažėja variklio sūkių skaičius ir pakinta variklio skleidžiamas triukšmas. Tokiu atveju sustokite, ištraukite išjungimo raktelį 1 ir nustatykite didesnį pjovimo aukštį. Priešingu atveju gali sumažėti pjovimo našumas, sutrumpėti akumuliatoriaus veikimo laikas ir (arba) gali būti pažeidžiama mašina ar akumuliatorius. Kadangi mašina yra su žolės grėbliukais 11, galima pjauti prie sienų ir kampuose. Pjaudami kraštuose saugokite, kad grėbliukai 11 į nieką neatsitrenktų. Darbo patarimai Akumuliatoriaus įkrovos būklės indikatorius (žr. pagrindinį paveikslą) Akumuliatorius 8 yra su įkrovos būklės indikatoriumi 14, kuris parodo akumuliatoriaus įkrovos būklę. Įkrovos būklės indikatorių 14 sudaro 3 žali šviesadiodžiai indikatoriai. Paspauskite įkrovos būklės indikatoriaus mygtuką 13, kad aktyvuotumėte įkrovos būklės indikatorių 14. Maždaug po 5 sekundžių įkrovos būklės indikatorius užgęsta savaime. Įkrovos būklę galima patikrinti ir tada, kai akumuliatorius išimtas. F 016 L70 576 | (14.11.08) Bosch Power Tools Lietuviškai | 399 Prietaiso elektroninio įtaiso temperatūros kontrolė Šviesadiodis indikatorius Akumuliatoriaus talpa Nuolat dega 3 žalias šviesadiodis indikatorius ≥ 2/3 Nuolat dega 2 žalias šviesadiodis indikatorius ≥ 1/3 Nuolat dega 1 žalias šviesadiodis indikatorius ≤ 1/3 Kai temperatūra aukštesnė už 90 °C, prietaiso elektroninis įtaisas išsijungia ir būna išjungtas, kol nepasiekia leistinos darbinės temperatūros. Mirksi 1 žalias šviesadiodis indikatorius Atsarga Pjovimo našumas (akumuliatoriaus veikimo laikas) Jei paspaudus mygtuką 13 neužsidega nei vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeisti. Dėl saugumo įkrovos būklę galima tikrinti tik tada, kai prietaisas neveikia. Akumuliatorių įkraunant trys žali šviesadiodžiai indikatoriai vienas po kito užsidega ir trumpam užgęsta. Akumuliatorius yra visiškai įkrautas, kai trys žali šviesadiodžiai indikatoriai dega nuolat. Praėjus apytikriai 5 minutėms po akumuliatoriaus visiško įkrovimo, trys žali šviesadiodžiai indikatoriai vėl užgęsta. Temperatūros kontrolės įtaiso indikatorius (žr. pagrindinį paveikslą) Temperatūros kontrolės įtaiso raudonas šviesadiodis indikatorius 15 praneša, kad akumuliatorius arba prietaiso elektroninis įtaisas (kai akumuliatorius įstatytas) nėra optimalios temperatūros intervale. Tokiu atveju prietaisas neveikia arba veikia ne visa galia. Raudonas šviesadiodis indikatorius 15 spaudžiant įjungimo-išjungimo mygtuką 1 dega nuolat: Prietaiso elektroninio įtaiso temperatūra yra žemesnė už 5 °C arba aukštesnė už 75 °C. Pjovimo našumas (akumuliatoriaus veikimo laikas) priklauso nuo žolės savybių, pvz., žolės tankumo, drėgmės, žolės ilgio ir pjovimo aukščio. Jei mašina pjovimo metu dažnai įjungiama ir išjungiama, pjovimo našumas (akumuliatoriaus veikimo laikas) taip pat sumažėja. Kad pjovimo našumas (akumuliatoriaus veikimo laikas) būtų optimalus, rekomenduojama žolę pjauti dažniau, pjaunant pasirinkti didesnį pjovimo aukštį ir eiti normaliu tempu. Žemiau esančiame pavyzdyje pateikiamas pjovimo aukščio ir pjovimo našumo ryšys per vieną akumuliatoriaus įkrovimo ciklą. Pjovimo sąlygos Labai reta, sausa žolė Reta, sausa žolė Normali, tanki žolė 15cm 8cm 6cm 4cm 4cm 4cm Akumuliatoriaus temperatūros kontrolė Raudonas šviesadiodis indikatorius 15 mirksi spaudžiant mygtuką 13 arba įjungimo/išjungimo jungiklį 1 (kai akumuliatorius įstatytas): akumuliatoriaus temperatūra yra už darbinės temperatūros intervalo nuo – 10 °C iki +60 °C ribų. Kai temperatūra aukštesnė už 70 °C, akumuliatorius išsijungia ir būna išjungtas, kol nepasiekia leistinos darbinės temperatūros. Bosch Power Tools Pjovimo našumas (Rotak 34 LI) iki 300 m2 iki 150 m2 iki 100 m2 Pjovimo našumas (Rotak 37 LI) iki 300 m2 iki 150 m2 iki 100 m2 Pjovimo našumas (Rotak 43 LI) iki 300 m2 iki 150 m2 iki 100 m2 Norint pailginti veikimo laiką, įgaliotose Bosch sodo priežiūros įrankių remonto dirbtuvėse galima įsigyti papildomą akumuliatorių. F 016 L70 576 | (14.11.08) 400 | Lietuviškai Gedimų nustatymas Žemiau esančioje lentelėje pateikti gedimų požymiai ir nurodyta, kaip juos šalinti, jei jūsų prietaisas kada nors netinkamai veiktų. Jei žemiau nurodytomis priemonėmis gedimo nustatyti ir pašalinti nepavyksta, kreipkitės į remonto dirbtuves. f Dėmesio: prieš ieškodami gedimo, prietaisą išjunkite ir išimkite išjungimo raktelį. Požymiai Galima priežastis Pašalinimas Mašina neveikia Gali būti susidaręs kamštis Patikrinkite mašinos apatinę dalį ir, jei yra kamštis, jį pašalinkite (visada mūvėkite sodininko pirštinėmis) Akumuliatorius nevisiškai įkrautas Akumuliatoriaus įkrovimas Akumuliatorius neįstatytas (netinkamai įstatytas) Akumuliatoriaus įdėjimas Pažeistas arba perdegė saugiklis išjungimo raktelyje Kreipkitės į remonto dirbtuves Žolė per aukšta Nustatykite didesnį pjovimo aukštį ir paverskite mašiną, kad sumažintumėte pradinę apkrovą Įsijungė variklio apsauginis įtaisas Palaukite, kol variklis atvės ir nustatykite didesnį pjovimo aukštį Akumuliatorius per šaltas/per karštas Palaukite, kol akumuliatorius įšils/atvės Išjungimo raktelis netinkamai arba nevisiškai įstatytas Tinkamai įstatykite Paspaudus įjungimo svirtelę, variklis įsijungia nevisiškai iš karto Norėdami įjungti variklį, įjungimo svirtelę spauskite apie 1–3 s Variklis įsijungia ir vėl išsijungia Akumuliatorius nevisiškai įkrautas Akumuliatoriaus įkrovimas Išjungimo raktelis netinkamai arba nevisiškai įstatytas Tinkamai įstatykite Akumuliatorius neįstatytas (netinkamai įstatytas) Akumuliatoriaus įdėjimas Akumuliatorius per šaltas/per karštas Palaukite, kol akumuliatorius įšils/atvės Nustatykite didesnį pjovimo aukštį F 016 L70 576 | (14.11.08) Bosch Power Tools Lietuviškai | 401 Požymiai Mašina veikia su pertrūkiais Nupjovus lieka nelygi veja ir (arba) Sunkiai veikia variklis Nepakankamas pjovimo našumas (akumuliatoriaus veikimo laikas) Prietaisą įjungus, nesisuka pjovimo peilis Labai stipriai vibruoja, kelia didelį triukšmą Bosch Power Tools Galima priežastis Pašalinimas Pažeisti vidiniai variklio laidai Kreipkitės į remonto dirbtuves Įsijungė variklio apsauginis įtaisas Palaukite, kol variklis atvės ir nustatykite didesnį pjovimo aukštį Per mažas pjovimo aukštis Nustatykite didesnį pjovimo aukštį (žr. „Pjovimo aukščio nustatymas“) Atšipę peiliai Peilio keitimas (žr. „Peilio priežiūra“) Gali būti susidaręs kamštis Patikrinkite mašinos apatinę dalį ir, jei yra kamštis, jį pašalinkite (visada mūvėkite sodininko pirštinėmis) Atvirkščiai sumontuotas peilis Tinkamai sumontuokite peilį (žr. „Peilio priežiūra“) Per mažas pjovimo aukštis Nustatykite didesnį pjovimo aukštį ir lėčiau eikite Per aukšta žolė Nustatykite didesnį pjovimo aukštį ir lėčiau eikite Žolė per šlapia arba drėgna Palaukite, kol žolė išdžius ir lėčiau eikite Per tanki žolė Nustatykite didesnį pjovimo aukštį, lėčiau eikite ir dažniau pjaukite Papildomą akumuliatorių galima įsigyti įgaliotose Bosch sodo priežiūros įrankių remonto dirbtuvėse Kreipkitės į remonto dirbtuves Peilį blokuoja užstrigusi žolė Mašiną išjunkite Kamštį pašalinkite (visada mūvėkite sodininko pirštinėmis) Atsilaisvinusi peilio veržlė arba varžtas Užveržkite peilio veržlę arba varžtą Atsilaisvinusi peilio veržlė arba varžtas Užveržkite peilio veržlę arba varžtą Pažeistas peilis Peilio keitimas F 016 L70 576 | (14.11.08) 402 | Lietuviškai Požymiai Galima priežastis Pašalinimas Nevyksta įkrovimo procesas Nešvarūs akumuliatoriaus kontaktai Nuvalykite akumuliatoriaus kontaktus (pvz., daug kartų įstatykite ir išimkite akumuliatorių), jei reikia, akumuliatorių pakeiskite Pažeistas akumuliatorius, nes nutrūko kontaktas tarp akumuliatoriaus celių Akumuliatorių pakeiskite Neįkištas (netinkamai įkištas) kroviklio kištukas Kištuką tinkamai įkiškite į kištukinį lizdą Pažeistas kištukinis lizdas, maitinimo laidas arba kroviklis Patikrinkite, ar elektros lizde yra įtampa ir, jei reikia, pristatykite kroviklį į įgaliotas Bosch elektrinių įrankių remonto dirbtuves Įstačius kištuką į kištukinį lizdą neužsidega šviesadiodžiai indikatoriai 18 arba 19 Priežiūra ir servisas Priežiūra ir valymas f Dėmesio! Prieš pradėdami prietaiso techninės priežiūros, valymo ar reguliavimo darbus, prietaisą išjunkite, ištraukite išjungimo raktelį, išimkite akumuliatorių ir nuimkite žolės surinkimo krepšį. f Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinėmis. Nuoroda: kad prietaisą ilgai ir patikimai naudotumėte, reguliariai atlikite žemiau nurodytus techninės priežiūros darbus. Reguliariai tikrinkite mašiną, ar nėra pastebimų pažeidimų, pvz., ar neatsilaisvino ir nepažeisti peiliai, ar nėra atsilaisvinusių jungčių, susidėvėjusių ar pažeistų dalių. Patikrinkite, ar nepažeisti ir tinkamai uždėti gaubtai ir apsauginiai įtaisai. Prieš pradėdami naudoti atlikite būtinus techninės priežiūros ir remonto darbus. Jei, nepaisant kruopščios gamybos ir patikrinimo, prietaisas sugestų, jo remontas turi būti atliekamas įgaliotose Bosch prietaisų remonto dirbtuvėse. F 016 L70 576 | (14.11.08) Siunčiant užklausimą ar užsakant atsargines dalis prašome būtinai nurodyti prietaiso dešimtženklį numerį, esantį firminėje lentelėje. Peilio priežiūra

f Dėmesio! Prieš pradėdami prietaiso techninės priežiūros, valymo ar reguliavimo darbus, prietaisą išjunkite, ištraukite išjungimo raktelį, išimkite akumuliatorių ir nuimkite žolės surinkimo krepšį. f Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinėmis. Norėdami patikrinti peilį, paguldykite mašiną ant dešiniojo šono. Atšipusį ar pažeistą peilį pakeiskite. Norėdami pakeisti peilį, atlikite šiuos veiksmus: Kad užfiksuotumėte pavarą, į kiaurymę 26 įstatykite atsuktuvą (su mašina netiekiamas). Mūvėdami sodininko pirštinėmis (su mašina netiekiamos), tvirtai laikykite peilį 30 ir naudodamiesi atsuktuvu (su mašina netiekiamas) išsukite peilio varžtą 29, nuimkite peilio poveržlę 28 ir peilį 30. Pritvirtinkite peilį 30 su peilio poveržle 28 ir peilio varžtą 29. Prieš užverždami peilio varžtą 29 įsitikinkite, kad peilis sumontuotas tinkama puse (turi matytis simbolis , žr. pav. I). Bosch Power Tools Lietuviškai | 403 f Montuodami, peilio ir peilio varžto netepkite nei tepalais, nei alyva. f Atlenkdami ar nulenkdami viršutinę ar apatinę rankeną stebėkite, kad nespaustumėte maitinimo laido. Saugokite, kad nenukristų rankena. Akumuliatoriaus priežiūra Norėdami sandėliuoti mašiną, nuimkite žolės surinkimo krepšį. Prieš įjungdami mašiną patikrinkite, ar išimtas atsuktuvas. f Dėmesio! Prieš pradėdami prietaiso techninės priežiūros, valymo ar reguliavimo darbus, prietaisą išjunkite, ištraukite išjungimo raktelį, išimkite akumuliatorių ir nuimkite žolės surinkimo krepšį. f Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinėmis. Kad akumuliatorius būtų optimaliai naudojamas, laikykitės šių reikalavimų ir nurodymų: – Saugokite akumuliatorių nuo drėgmės ir vandens. – Akumuliatorių sandėliuokite tik nuo 0 °C iki 45 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje. – Tiesiogiai šviečiant saulei, akumuliatoriaus prietaise nepalikite. – Optimali akumuliatoriaus sandėliavimo temperatūra yra 5 °C. – Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku. Pastebimas įkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti. Baigus darbą/sandėliavimas Mašinos išorinę dalį kruopščiai nuvalykite švelniu šepetėliu ir skudurėliu. Nenaudokite vandens, tirpiklių ir poliravimo priemonių. Nuvalykite žolės likučius ir nešvarumus, ypač nuo ventiliacinių angų 9. Mašiną paguldykite ant šono ir nuvalykite peilių sritį. Prikibusius žolės likučius pašalinkite mediniu arba plastikiniu strypeliu. f Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinėmis. Mašiną laikykite sausoje vietoje. Ant mašinos nedėkite jokių daiktų. Kad sutaupytumėte vietos, rankeną visiškai sulenkite. Bosch Power Tools Papildoma įranga Pjovimo peilis Rotak 34 LI. . . . . . . . . . . . . . . . . F 016 800 288 Rotak 37 LI. . . . . . . . . . . . . . . . . F 016 800 277 Rotak 43 LI. . . . . . . . . . . . . . . . . F 016 800 278 Klientų aptarnavimo skyrius ir klientų konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia: www.bosch-pt.com Bosch klientų konsultavimo tarnybos specialistai mielai jums patars gaminių ir papildomos įrangos pirkimo, naudojimo bei nustatymo klausimais. Lietuva Bosch įrankių servisas Informacijos tarnyba: +370 (037) 713350 ļrankių remontas: +370 (037) 713352 Faksas: +370 (037) 713354 El. paštas: service-pt@lv.bosch.com Transportavimas Akumuliatorius yra išbandytas pagal Jungtinių Tautų bandymų ir kriterijų metodikos ST/SG/AC.10/11/Rev.3 III dalį, skyrių 38.3. Jis turi veiksmingą apsaugą nuo vidinio viršslėgio ir trumpojo jungimo bei įtaisus, apsaugančius nuo mechaninio sulaužymo ir pavojingų atgalinių srovių. Akumuliatoriuje esančio ličio ekvivalento kiekiai yra galiojančių normų ribose. Todėl nei akumuliatoriui, nei jo atskiroms dalims nėra taikomos nacionalinės bei tarptautinės pavojingų krovinių vežimo taisyklės. Tačiau pavojingų krovinių vežimo taisyklės galėtų būti taikomos, jei vienu F 016 L70 576 | (14.11.08) 404 | Lietuviškai metu būtų gabenamas didelis akumuliatorių kiekis. Tokiu atveju gali tekti laikytis ypatingų sąlygų (pvz., susijusių su pakuotėmis) reikalavimų. Daugiau informacijos galite sužinoti interneto puslapyje: http://purchasing.bosch.com/en/ start/Allgemeines/Download/index.htm. Sunaikinimas Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti. Tik ES šalims: Nemeskite elektrinių įrankių į buitinių atliekų konteinerius! Pagal ES Direktyvą 2002/96/EB dėl naudotų elektrinių ir elektroninių prietaisų atliekų utilizavimo ir pagal vietinius šalies įstatymus naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir gabenami į antrinių žaliavų tvarkymo vietas, kur jie turi būti sunaikinami arba perdirbami aplinkai nekenksmingu būdu. Akumuliatoriai/baterijos: Ličio jonų: Prašome laikytis skyriuje „Transportavimas“, psl. 403 pateiktų nuorodų. Nemeskite akumuliatorių ir baterijų į buitinių atliekų konteinerius, ugnį ar vandenį. Akumuliatoriai ir baterijos turi būti surenkami ir perdirbami arba sunaikinami nekenksmingu aplinkai būdu. Tik ES šalims: Susidėvėję akumuliatoriai ir akumuliatoriai su defektais turi būti perdirbti pagal Direktyvos 91/157/EEB reikalavimus. Galimi pakeitimai. F 016 L70 576 | (14.11.08) Bosch Power Tools
