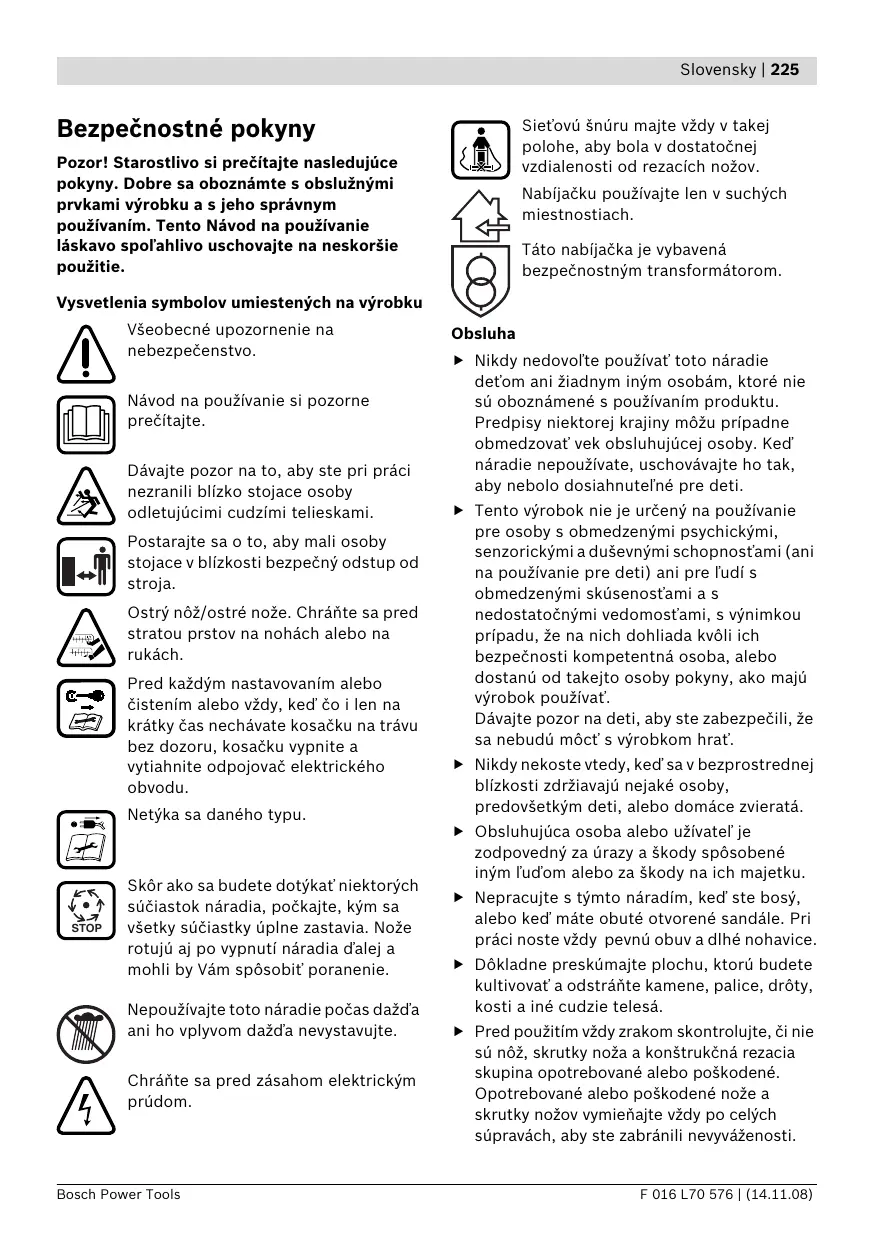

Pozor! Starostlivo si prečítajte nasledujúce pokyny. Dobre sa oboznámte s obslužnými prvkami výrobku a s jeho správnym používaním. Tento Návod na používanie láskavo spoľahlivo uschovajte na neskoršie použitie. Nabíjačku používajte len v suchých miestnostiach. Táto nabíjačka je vybavená bezpečnostným transformátorom. Vysvetlenia symbolov umiestených na výrobku Všeobecné upozornenie na nebezpečenstvo. Návod na používanie si pozorne prečítajte. Dávajte pozor na to, aby ste pri práci nezranili blízko stojace osoby odletujúcimi cudzími telieskami. Postarajte sa o to, aby mali osoby stojace v blízkosti bezpečný odstup od stroja. Ostrý nôž/ostré nože. Chráňte sa pred stratou prstov na nohách alebo na rukách. Pred každým nastavovaním alebo čistením alebo vždy, keď čo i len na krátky čas nechávate kosačku na trávu bez dozoru, kosačku vypnite a vytiahnite odpojovač elektrického obvodu. Netýka sa daného typu. STOP Skôr ako sa budete dotýkať niektorých súčiastok náradia, počkajte, kým sa všetky súčiastky úplne zastavia. Nože rotujú aj po vypnutí náradia ďalej a mohli by Vám spôsobiť poranenie. Nepoužívajte toto náradie počas dažďa ani ho vplyvom dažďa nevystavujte. Chráňte sa pred zásahom elektrickým prúdom. Bosch Power Tools Obsluha f Nikdy nedovoľte používať toto náradie deťom ani žiadnym iným osobám, ktoré nie sú oboznámené s používaním produktu. Predpisy niektorej krajiny môžu prípadne obmedzovať vek obsluhujúcej osoby. Keď náradie nepoužívate, uschovávajte ho tak, aby nebolo dosiahnuteľné pre deti. f Tento výrobok nie je určený na používanie pre osoby s obmedzenými psychickými, senzorickými a duševnými schopnosťami (ani na používanie pre deti) ani pre ľudí s obmedzenými skúsenosťami a s nedostatočnými vedomosťami, s výnimkou prípadu, že na nich dohliada kvôli ich bezpečnosti kompetentná osoba, alebo dostanú od takejto osoby pokyny, ako majú výrobok používať. Dávajte pozor na deti, aby ste zabezpečili, že sa nebudú môcť s výrobkom hrať. f Nikdy nekoste vtedy, keď sa v bezprostrednej blízkosti zdržiavajú nejaké osoby, predovšetkým deti, alebo domáce zvieratá. f Obsluhujúca osoba alebo užívateľ je zodpovedný za úrazy a škody spôsobené iným ľuďom alebo za škody na ich majetku. f Nepracujte s týmto náradím, keď ste bosý, alebo keď máte obuté otvorené sandále. Pri práci noste vždy pevnú obuv a dlhé nohavice. f Dôkladne preskúmajte plochu, ktorú budete kultivovať a odstráňte kamene, palice, drôty, kosti a iné cudzie telesá. f Pred použitím vždy zrakom skontrolujte, či nie sú nôž, skrutky noža a konštrukčná rezacia skupina opotrebované alebo poškodené. Opotrebované alebo poškodené nože a skrutky nožov vymieňajte vždy po celých súpravách, aby ste zabránili nevyváženosti. F 016 L70 576 | (14.11.08) 226 | Slovensky f Pracujte iba za denného svetla alebo za dobrého umelého osvetlenia. f Podľa možnosti nepoužívajte náradie vtedy, keď je tráva mokrá. f Kráčajte vždy pokojne, nikdy rýchlo nebežte. f Náradie sa zásadne nesmie používať s poškodenými ochrannými prvkami, krytmi alebo bez bezpečnostných zariadení, ako sú napríklad ochranný kryt a/alebo zberací kôš na trávu. f Práca na svahu môže byť nebezpečná. – Nekoste žiadne príliš strmé svahy. – Na šikmých plochách alebo na mokrej tráve dávajte vždy pozor na bezpečnú chôdzu. – Na šikmých plochách vždy postupujte pri kosení priečne, nikdy nie smerom hore a smerom dole. – Mimoriadne opatrne postupujte pri zmene smeru na svahoch. f Mimoriadnu opatrnosť zachovávajte pri chôdzi dozadu alebo pri ťahaní náradia smerom dozadu. f Pri kosení trávnika posúvajte náradie vždy smerom dopredu a nikdy ho neťahajte smerom k svojmu telu. f Nože musia byť vždy zastavené, keď potrebujete náradie preklopiť pri transporte, keď prechádzate krížom cez plochy, ktoré nie sú zarastené trávou, a keď plánujete stroj prepraviť na inú plochu, ktorú chcete pokosiť, a takisto aj späť. f Náradie pri štartovaní alebo pri spúšťaní motora nepreklápajte, s výnimkou prípadu, ak je to potrebné na spustenie vo vysokej tráve. V takomto prípade stranu odvrátenú od obsluhy nenadvihujte stáčaním rukoväte viac, ako je bezpodmienečne potrebné. Dávajte pozor na to, aby ste mali ruky položené na rukoväti, keď náradie opätovne uvádzate do činnosti. f Zapnite stroj podľa popisu v Návode na používanie a dávajte pozor na to, aby ste mali chodidlá v dostatočnej vzdialenosti od rotujúcich súčiastok. f Nedávajte svoje ruky ani chodidlá do blízkosti rotujúcich súčiastok ani pod ne. F 016 L70 576 | (14.11.08) f Keď budete pracovať s náradím, buďte vždy v dostatočnej vzdialenosť od vyhadzovacej zóny. f Nikdy náradie nezdvíhajte ani neprenášajte vtedy, keď motor beží. Uvoľnenie odpojovača elektrického obvodu: – vždy vtedy, keď sa potrebujete vzdialiť od náradia, – keď chcete odstrániť blokovanie (blokujúce nečistoty), – keď budete stroj kontrolovať, čistiť, alebo na ňom budete vykonávať inú prácu, – a takisto po každej kolízii s cudzím telesom. Ihneď náradie prekontrolujte, či nie je poškodené, a v tom prípade, ak začne stroj nezvyčajne vibrovať, – okamžite ho prekontrolujte a prípadne ho dajte opraviť. Údržba f Postarajte sa o to, aby boli všetky matice, zavŕtané skrutky a ostatné skrutky dobre utiahnuté, aby bol zabezpečený správny prevádzkový stav náradia. f Pravidelne kontrolujte stav a opotrebovanie zberacieho kôša na trávu. f Kontrolujte pravidelne výrobok a keď zistíte, že niektoré súčiastky sú opotrebované alebo poškodené, preventívne ich kvôli vlastnej bezpečnosti vymeňte. f Používajte výlučne rezacie nože, ktoré sú určené pre dané náradie. f Postarajte sa o to, aby boli použité originálne náhradné súčiastky značky Bosch. f Keď s niečím manipulujete, alebo keď niečo robíte v priestore ostrých nožov, používajte vždy záhradnícke pracovné rukavice. Pokyny pre optimálne zaobchádzanie s akumulátorom f Zabezpečte, aby bolo náradie vždy vypnuté, keď doň idete vkladať akumulátor. Vkladanie akumulátorov do elektrického náradia, ktoré je zapnuté, môže spôsobiť úraz. Bosch Power Tools Slovensky | 227 f Chráňte nabíjačku pred účinkami dažďa a vlhkosti. Vniknutie vody do nabíjačky zvyšuje riziko zásahu elektrickým prúdom. f Akumulátory nabíjajte len v takých nabíjačkách, ktoré odporúča výrobca akumulátora. Ak sa používa nabíjačka, určená na nabíjanie určitého druhu akumulátorov, na nabíjanie iných akumulátorov, hrozí nebezpečenstvo požiaru. f Nenabíjajte žiadne cudzie akumulátory (iných značiek). Táto nabíjačka je určená len na nabíjanie lítiovo-iónových akumulátorov Bosch s napätiami uvedeným v časti Technické údaje. Inak hrozí nebezpečenstvo požiaru a výbuchu. f Udržiavajte nabíjačku v čistote. Následkom znečistenia hrozí nebezpečenstvo zásahu elektrickým prúdom. f Pred každým použitím produktu prekontrolujte nabíjačku, prívodnú šnúru aj zástrčku. Nepoužívajte nabíjačku v prípade, ak ste zistili nejaké poškodenie. Nabíjačku sami neotvárajte a dávajte ju opravovať len kvalifikovanému personálu a výlučne iba s použitím originálnych náhradných súčiastok. Poškodené nabíjačky, prívodné šnúry a zástrčky zvyšujú riziko zásahu elektrickým prúdom. f Nepoužívajte nabíjačku položenú na ľahko horľavom podklade (ako je napr. papier, textil a podobne) resp. ani v horľavom prostredí. Zohrievanie nabíjačky, ktoré vzniká pri nabíjaní, predstavuje nebezpečenstvo požiaru. f Do elektrického náradia používajte len určené akumulátory. Používanie iných akumulátorov môže mať za následok poranenie a prípadne aj vznik požiaru. f Nepoužívané akumulátory neuschovávajte tak, aby mohli prísť do styku s kancelárskymi sponkami, mincami, kľúčmi, klincami, skrutkami alebo s inými drobnými kovovými predmetmi, ktoré by mohli spôsobiť premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok popálenie alebo môže spôsobiť vznik požiaru. Bosch Power Tools f Z akumulátora môže pri nesprávnom používaní vytekať kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou. Po náhodnom kontakte miesto opláchnite vodou. Ak sa dostane kvapalina z akumulátora do kontaktu s očami, po výplachu očí vyhľadajte aj lekára. Unikajúca kvapalina z akumulátora môže mať za následok podráždenie pokožky alebo popáleniny. f Akumulátor neotvárajte. Hrozí nebezpečenstvo skratovania. f Chráňte akumulátor pred horúčavou, napr. aj pred trvalým žiarením slnečného svetla a pred ohňom. Hrozí nebezpečenstvo výbuchu. f Akumulátor neskratujte. Hrozí nebezpečenstvo výbuchu. f Po poškodení akumulátora alebo v prípade neodborného používania môžu z akumulátora vystupovať škodlivé výpary. Zabezpečte prívod čerstvého vzduchu a v prípade nevoľnosti vyhľadajte lekársku pomoc. Tieto výpary môžu podráždiť dýchacie cesty. f Chráňte akumulátor pred vlhkosťou a vodou. f Akumulátor skladujte iba pri rozsahu teploty od 0 °C do 45 °C. Nenechávajte napríklad akumulátor v lete položený v automobile. f Občas prečistite vetracie štrbiny akumulátora čistým jemným a suchým štetcom. Popis fungovania Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie. Používanie podľa určenia Toto náradie je určené na kosenie trávy pri súkromnom používaní. F 016 L70 576 | (14.11.08) 228 | Slovensky Obsah dodávky (základná výbava) Vyobrazené komponenty Výrobok vyberajte z obalu pozorne a nezabudnite skontrolovať, či sú kompletné nasledujúce súčiastky: Číslovanie jednotlivých zobrazených komponentov sa vzťahuje na vyobrazenie náradia na grafickej strane tohto Návodu na používanie. – Kosačka na trávu s držadlom (oblúkovou rukoväťou) – 1 Dolná časť držadla – 2 Skrutky – 2 Krídlové matice – 2 Skrutky do plechu – 2 Polovice zberacieho koša na trávu (Rotak 34/37 LI) – 3 Polovice zberacieho koša na trávu (Rotak 43 LI) – 2 Káblové svorky – Nabíjačka – Odpojovač elektrického obvodu – Akumulátor/akumulátory* – Návod na používanie

• špecifické pre daný produkt 1 Radiaca páka 2 Bezpečnostný gombík 3 Horná časť držadla 4 Zberací kôš na trávu 5 Ochranný kryt 6 Dolná časť držadla 7 Veko akumulátorovej priehradky 8 Akumulátor 9 Vetracie štrbiny 10 Kolesá 11 Hrablice na trávu 12 Páka na nastavenie pracovnej výšky nožov 13 Tlačidlo pre indikáciu stavu nabitia akumulátora Ak niektoré súčiastky alebo Návod chýbajú, alebo sú poškodené, obráťte sa láskavo na svojho predajcu. 14 Indikácia stavu nabitia akumulátora Tento stroj váži kompletne zložený približne 12,8–13,8 kg. V prípade potreby si pri vybaľovaní výrobku zavolajte niekoho na pomoc. 17 Nabíjačka Keď budete stroj vybaľovať z obalu, alebo ho prenášať na trávnik, dávajte pozor na ostré nože. 15 Indikácia kontroly teploty 16 Nabíjacia šachta 18 Červená indikácia LED na nabíjačke 19 Zelená indikácia LED na nabíjačke 20 Zástrčka ** 21 Sériové číslo ** podľa špecifických predpisov príslušnej krajiny Zobrazené alebo popísané príslušenstvo nepatrí celé do základnej výbavy produktu. Kompletné príslušenstvo nájdete v našom programe príslušenstva. F 016 L70 576 | (14.11.08) Bosch Power Tools Slovensky | 229 Technické údaje Kosačka na trávu Rotak 34 LI Rotak 37 LI Rotak 43 LI 3 600 H81 ... 3 600 H81 ... 3 600 H81 ...

0 – 45 0 – 45 0 – 45 Hmotnosť podľa EPTA-Procedure 01/2003

1,0 1,0 1,0 /II /II /II Trieda ochrany Informácia o hlučnosti/vibráciách Rotak 34/37 LI Namerané hodnoty zisťované podľa predpisu 2000/14/EG (výška 1,60 m, vzdialenosť 1,0 m) a podľa normy EN 5349. Vyhodnotená hodnota hladiny akustického tlaku A výrobku je typicky: Hladina akustického tlaku 81 dB(A); garantovaná hodnota hladiny akustického tlaku menej ako 90 dB(A). Nespoľahlivosť merania K =0 .74 dB. Rotak 43 LI Namerané hodnoty zisťované podľa predpisu 2000/14/EG (výška 1,60 m, vzdialenosť 1,0 m) a podľa normy EN 5349. Vyhodnotená hodnota hladiny hluku A výrobku je typicky: Hladina akustického tlaku 81 dB(A); garantovaná hladina akustického tlaku je nižšia ako 91 dB(A). Nepresnosť merania K =0.74 dB. Vibrácia ruky a predlaktia je typicky nižšia ako 2,5 m/s2. Vibrácia ruky a predlaktia je typicky nižšia ako 2,5 m/s2. Bosch Power Tools F 016 L70 576 | (14.11.08) 230 | Slovensky Vyhlásenie o konformite Montáž Rotak 34/37 LI Na vlastnú zodpovednosť vyhlasujeme, že tento výrobok, popísaný nižšie v časti „Technické údaje“, sa zhoduje s nasledujúcimi normami alebo normatívnymi dokumentmi: EN 60335, EN 50338 (akumulátorové náradie) a EN 60335 (nabíjačka akumulátorov) podľa ustanovení smerníc 2006/95/ES, 2004/108/ES, 98/37/ES(do 28.12.2009), 2006/42/ES (od

29.12.2009), 2000/14/ES.

2000/14/ES: Nameraná hladina akustického tlaku 90 dB(A). Spôsob hodnotenia konformity podľa prílohy VI. Rotak 43 LI Na vlastnú zodpovednosť vyhlasujeme, že tento výrobok, popísaný nižšie v časti „Technické údaje“, sa zhoduje s nasledujúcimi normami alebo normatívnymi dokumentami: EN 60335, EN 50338 (akumulátorové náradie) und EN 60335 (nabíjačka akumulátorov) podľa ustanovení smerníc 2006/95/ES, 2004/108/ES, 98/37/ES (do 28.12.2009), 2006/42/ES (od

29.12.2009), 2000/14/ES.

2000/14/ES: Nameraná hladina akustického tlaku 90 dB(A). Spôsob hodnotenia konformity podľa prílohy VI. Poverené pracovisko: SRL, Sudbury, England, Nr. 1088 Súbory technickej dokumentácie sa nachádzajú na adrese: Bosch Lawn and Garden Ltd., PT-LG/EAE, Stowmarket, Suffolk IP14 1EY, England Leinfelden, dňa 17.09.2008 Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification

17.09.2008, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen F 016 L70 576 | (14.11.08) Pre Vašu bezpečnosť f Pozor! Pred údržbou alebo čistením náradie vždy vypnite, uvoľnite odpojovač elektrického obvodu a akumulátor vyberte. To isté platí v prípade, ak je poškodená, narezaná alebo zauzlená prívodná šnúra. f Po vypnutí motora sa nože ešte niekoľko sekúnd otáčajú ďalej. f Pozor – nedotýkajte sa rotujúceho rezacieho noža. Nabíjanie akumulátora Všimnite si sieťové napätie: Napätie zdroja prúdu musí mať hodnotu zhodnú s údajmi na typovom štítku výroku. Prístroje označené pre napätie 230 V sa smú používať aj s napätím 220 V/240 V. Používajte výlučne nabíjačku, ktorá bola dodaná ako súčasť základného príslušenstva produktu. Len táto nabíjačka bola skonštruovaná na spoľahlivé nabíjanie lítiovo-iónových akumulátorov Vášho náradia. Akumulátor je vybavený tepelnou poistkou, ktorá dovolí nabíjanie akumulátora len v rozsahu teplôt medzi 0 °C a 45 °C. Vďaka tomu sa zabezpečí vyššia životnosť akumulátora. Upozornenie: Akumulátor sa dodáva v čiastočne nabitom stave. Aby ste zaručili plný výkon akumulátora, pred prvým použitím akumulátor v nabíjačke úplne nabite. Lítiovo-iónové akumulátory možno kedykoľvek dobíjať bez toho, aby to negatívne ovplyvnilo ich životnosť. Prerušenie nabíjania takýto akumulátor nepoškodzuje. Lítiovo-iónový akumulátor je pri používaní v náradí chránený proti hlbokému vybitiu. Keď je akumulátor vybitý, ochranný obvod odpojí náradie a to sa už nebude dať ďalej používať. f Po automatickom vypnutí náradia už viac vypínač nestláčajte. Akumulátor by sa mohol poškodiť. Bosch Power Tools Slovensky | 231 Nabíjanie Teplota akumulátora pod 0 °C alebo nad 45 °C Nabíjanie začína vo chvíli, keď sa zasunie zástrčka nabíjačky do zásuvky a akumulátor 8 je zasunutý do nabíjacej šachty 16. Trvalé svetlo červenej indikácie LED 18 signalizuje, že teplota akumulátora sa nachádza mimo dovoleného rozsahu teploty 0 °C – 45 °C. Len čo sa dosiahne teplota v prípustnom rozsahu, nabíjačka sa automaticky prepne na rýchlonabíjanie. Inteligentné nabíjanie automaticky spozná stav nabitia akumulátora a nabíja ho optimálnym nabíjacím prúdom v závislosti od konkrétnej teploty a napätia akumulátora. Takýmto spôsobom sa šetrí akumulátor a počas uloženia v nabíjačke zostáva vždy úplne nabitý. Význam indikačných prvkov Monitorovanie nabíjacieho procesu signalizujú indikácie LED 18 resp. 19: Rýchlonabíjanie Rýchlonabíjanie je signalizované blikaním zelenej indikácie LED 19. Počas nabíjacieho procesu sa tri zelené diódy LED akumulátora rozsvecujú jedna po druhej a zakrátko zhasínajú. Akumulátor je úplne nabitý vtedy, keď všetky tri zelené diódy LED svietia trvalo. Asi 5 minút po úplnom nabití akumulátora tri zelené diódy LED opäť zhasnú. Upozornenie: Rýchlonabíjanie je možné len vtedy, keď leží teplota akumulátora v prípustnom rozsahu nabíjacích teplôt, pozri odsek „Technické údaje“. Akumulátor nabitý Trvalé svetlo zelenej diódy LED 19 signalizuje, že akumulátor je úplne nabitý. Okrem toho sa ozve na dobu cca 2 sekundy zvukový signál, ktorý akusticky signalizuje úplné nabitie akumulátora. Akumulátor sa potom dá ihneď vybrať na okamžité používanie. Bez zasunutého akumulátora signalizuje trvalé svetlo zelenej indikácie LED 19, že zástrčka nabíjačky je zasunutá v sieti a nabíjačka je pripravená na prevádzku. Bosch Power Tools Ak sa akumulátor nachádza mimo dovoleného rozsahu teploty, zasvieti pri vložení akumulátora do nabíjačky červená dióda LED akumulátora. Nabíjanie nie je možné Ak sa vyskytne iná porucha nabíjacieho procesu, bude táto signalizovaná blikaním červenej indikácie LED 18. Proces nabíjania sa nemôže spustiť a nabíjanie akumulátora nie je možné (pozri odsek „Hľadanie porúch“). Pokyny pre nabíjanie Pri nepretržitých nabíjacích cykloch, resp. pri ich opakovaní jeden za druhým bez prerušenia, sa nabíjačka môže zohrievať. To je však neškodné a nie je to prejavom technickej poruchy nabíjačky. Výrazne skrátená prevádzková doba akumulátora po nabití signalizuje, že akumulátor je opotrebovaný a treba ho vymeniť za nový. Chladenie akumulátora (Active Air Cooling) Regulácia ventilátora zabudovaná do nabíjačky kontroluje teplotu vloženého akumulátora. Ak je táto teplota vyššia ako 30 °C, akumulátor sa pomocou ventilátora ochladí na optimálnu nabíjaciu teplotu. Zapnutý ventilátor vydáva ventilačný hluk. Keď ventilátor nebeží, teplota akumulátora sa nachádza v optimálnom rozsahu teploty nabíjania, alebo ventilátor je pokazený. V takomto prípade sa doba nabíjania akumulátora predĺži. F 016 L70 576 | (14.11.08) 232 | Slovensky Montáž f Akumulátor a/alebo odpojovač elektrického obvodu vkladajte do náradia až vtedy, keď je úplne zmontované. f Pri zdvíhaní alebo pri sklápaní hornej/dolnej časti držadla dávajte pozor na to, aby ste nepricvikli sieťovú šnúru. Nenechajte rukoväť spadnúť na zem. Montáž oblúkov rukoväte A n o Vložte dolnú časť oblúka rukoväte 6 do určených otvorov a zaistite ho pomocou skrutiek do plechu. Upozornenie: Výška hornej časti oblúka rukoväte (držadla) 3 sa dá prestavovať. Namontujte držadlo do polohy I alebo do polohy II. p Hornú časť oblúka rukoväte 3 upevnite pomocou skrutiek a krídlových matíc 22 na dolné tyče 6. Upozornenie: Postarajte sa o to, aby bola prívodná šnúra upevnená na držadle pomocou káblových svoriek, ktoré sú súčasťou základnej výbavy. Vloženie akumulátora B n o Potiahnite páčku pre veko akumulátorovej priehradky 23 smerom hore a veko akumulátorovej priehradky 7 nadvihnite. p Akumulátor 8 vložte tak, aby počuteľne zaskočil (klik). q Odpojovač elektrického obvodu 24 zasuňte podľa obrázka. Presvedčte sa, či je správne uložený. r Ak nebudete kosačku na trávu okamžite používať, dajte odpojovač elektrického obvodu 24 podľa obrázka do parkovacej polohy. Potiahnite páčku pre veko akumulátorovej priehradky 23 smerom hore. Akumulátor 8 vyberte. Poskladanie zberacieho koša na trávu Rotak 34/37 LI C Spojte hornú časť zberacieho koša na trávu s dolnou časťou zberacieho koša na trávu tak, aby západky umiestnené na okraji zaskočili dohromady. Začínajte tento úkon vzadu a postupujte smerom dopredu. Rotak 43 LI D n Spojte hornú časť zberacieho koša na trávu s dolnou časťou zberacieho koša na trávu tak, aby západky umiestnené na okraji zaskočili dohromady. Začínajte tento úkon vzadu a postupujte smerom dopredu. o Zložte obe polovice zberacieho koša na trávu dohromady. Vyberanie/vkladanie zberacieho koša na trávu E Nadvihnite ochranný kryt 5 a podržte ho v tejto polohe, keď budete zberací kôš na trávu 4 vkladať alebo vyberať. Ak sa pokosená tráva nemá zberať, dá sa kosačka na trávu používať aj bez zaveseného zberacieho koša na trávu 4. Ochranný kryt 5 musí byť v takomto prípade sklopený smerom dole. Nastavenie pracovnej výšky nožov F f Pred nastavovaním pracovnej výšky nožov zostaňte stáť, uvoľnite radiacu páku a počkajte, kým sa motor celkom zastaví. Po vypnutí motora ešte rotujú nože ďalej a mohli by Vám spôsobiť poranenie. Uzavrite veko akumulátorovej priehradky 7. f Pozor – nedotýkajte sa rotujúceho rezacieho noža. Demontáž akumulátora Na prvé kosenie v sezóne by ste si mali nastaviť veľkú pracovnú výšku nožov (vysoký rez). Potiahnite páčku pre veko akumulátorovej priehradky 23 smerom hore a veko akumulátorovej priehradky 7 nadvihnite. Uvoľnite odpojovač elektrického obvodu 24 a dajte ho do parkovacej polohy. F 016 L70 576 | (14.11.08) Bosch Power Tools Slovensky | 233 Na tejto kosačke na trávu sa dá nastavovať 7 rôznych výškových pracovných polôh nožov v rozpätí 35 mm a 70 mm. Zatlačte na tento účel páčku na nastavenie pracovnej výšky 12 smerom dovnútra a potiahnite ju smerom dopredu alebo dozadu, pričom tlačte kosačku na trávu smerom dole, alebo ju nadvihujte, aby ste mohli nastaviť potrebnú pracovnú výšku nožov. Odstránením krytu 25 podľa obrázka sa dá pracovná výška nožov kosačky na trávu zredukovať na hodnotu 20 mm. f Pri pracovnej výške 20 – 30 mm sa doba použitia akumulátora zredukuje. Používanie Uvedenie do prevádzky f Po vypnutí motora sa nože ešte niekoľko sekúnd otáčajú ďalej. Skôr ako zapnete náradie znova, počkajte, kým sa motor a nože celkom zastavia. f Nezapínajte a nevypínajte náradie v krátkych intervaloch po sebe. Upozornenie: Aby ste uľahčili rozbeh stroja, zatlačte držadlo smerom dole, aby ste nadvihli predné kolesá náradia. Odpojovač elektrického obvodu 24 zasuňte znova. Zapnutie G n Stlačte bezpečnostný gombík 2 a podržte ho v stlačenej polohe.

1 sec start o Radiacu páku 1 potiahnite proti oblúku rukoväte. Uvoľnite bezpečnostný gombík 2. Upozornenie: Po zapnutí radiacej páky 1 sa motor spustí s malým časovým oneskorením. Vypnutie Radiacu páku 1 opäť uvoľnite. Ak nebudete kosačku na trávu okamžite používať, dajte odpojovač elektrického obvodu 24 podľa obrázka do parkovacej polohy. Tento produkt je vybavený motorovou brzdou. Tento ochranný prvok zabrzdí nôž v priebehu niekoľkých sekúnd. Kosenie

Chráňte akumulátor pred horúčavou, ako napríklad pred extrémnym slnečným žiarením a pred pôsobením ohňa.Tento produkt nepracuje pri teplotách pod 0 °C alebo nad 45 °C! f Ak svieti priame slnečné svetlo, nenechávajte akumulátor v kosačke. Nepreťažujte motor náradia pri práci za osobitne náročných podmienok. Pri preťažení poklesne počet obrátok motora a súčasne sa zmení aj zvuk motora. V takomto prípade zastavte, uvoľnite radiacu páku 1 a nastavte väčšiu pracovnú výšku nožov náradia. V opačnom prípade sa rezací výkon (doba použitia akumulátora) zníži a/alebo sa môže poškodiť náradie aj akumulátor. Hrablice na trávu 11 umožňujú kosenie tesne pri stenách a v kútoch. Dávajte pozor na to, aby ste sa pri kosení pri okrajoch nedotýkali hrablicami na trávu 11 žiadnych predmetov. Pokyny na používanie Indikácia stavu nabitia akumulátora (pozri hlavný obrázok) Akumulátor 8 je vybavený indikáciou stavu nabitia 14, ktorá indikuje stav nabitia akumulátora. Indikácia stavu nabitia akumulátora 14 sa skladá z 3 zelených diód LED. Stlačte tlačidlo indikácie stavu nabitia akumulátora 13, keď chcete aktivovať indikáciu stavu nabitia akumulátora 14. Po cca 5 sekundách indikácia stavu nabitia akumulátora automaticky zhasne. Stav nabitia akumulátora sa dá skontrolovať aj vtedy, keď je akumulátor vybratý. Bosch Power Tools F 016 L70 576 | (14.11.08) 234 | Slovensky Indikácia LED Kapacita akumulátora Trvalé svetlo 3 zelené diódy LED ≥ 2/3 Trvalé svetlo 2 zelené diódy LED ≥ 1/3 Trvalé svetlo 1 zelená dióda LED ≤ 1/3 Blikajúce svetlo 1 zelená dióda LED Rezerva Ak po stlačení tlačidla 13 nezasvieti žiadna dióda LED, je akumulátor pokazený a treba ho vymeniť. Z bezpečnostných dôvodov sa dá uskutočniť kontrola stavu nabitia akumulátora len vtedy, keď náradie nebeží. Počas nabíjacieho procesu sa tri zelené diódy LED akumulátora rozsvecujú jedna po druhej a zakrátko zhasínajú. Akumulátor je úplne nabitý vtedy, keď všetky tri zelené diódy LED svietia trvalo. Asi 5 minút po úplnom nabití akumulátora tri zelené diódy LED opäť zhasnú. Indikácia kontroly teploty (pozri hlavný obrázok) Červená dióda LED indikácie monitorovania (kontroly) teploty 15 signalizuje, že akumulátor alebo elektronika náradia (pri vloženom akumulátore) sa nenachádza v optimálnom rozsahu teploty. V takomto prípade náradie nepracuje, alebo nepracuje na plný výkon. Monitorovanie (kontrola) teploty elektroniky náradia Červená dióda LED 15 pri stlačení vypínača 1 svieti trvalo: Teplota elektroniky náradia je nižšia ako 5 °C alebo vyššia ako 75 °C. Pri teplote nad 90 °C sa elektronika náradia vypne dovtedy, kým sa opäť dosiahne prípustný prevádzkový rozsah teploty. Rezací výkon (doba použitia akumulátora) Rezací výkon kosačky (doba použitia akumulátora) závisí od vlastností trávnika, napr. od hustoty trávy, jej vlhkosti, od dĺžky trávy a nastavenej pracovnej výšky nožov. Časté zapínanie a vypínanie stroja počas kosenia takisto znižuje rezací výkon (dobu použitia akumulátora). Na dosiahnutie optimálneho rezacieho výkonu (doby použitia akumulátora) odporúčame kosiť častejšie, zväčšiť pracovnú výšku nožov a pri práci postupovať primeraným tempom. Príklad uvedený v ďalšom texte ukazuje súvislosti medzi nastavenou pracovnou výškou nožov a rezacím výkonom kosačky na jedno nabitie akumulátora. Podmienky na kosenie Veľmi riedka suchá tráva Riedka suchá tráva Normálna hustá tráva 15cm 8cm 6cm 4cm 4cm 4cm Monitorovanie (kontrola) teploty akumulátora Červená kontrolná dióda LED 15 bliká pri stlačení tlačidla 13 alebo vypínača 1 (pri vloženom akumulátore): Akumulátor sa nachádza mimo prevádzkového rozsahu teploty od – 10 °C do +60 °C. Pri teplote nad 70 °C sa akumulátor vypne dovtedy, kým sa teplota dostane do optimálneho rozsahu. F 016 L70 576 | (14.11.08) Rezací výkon (Rotak 34 LI) do 300 m2 do 150 m2 do 100 m2 Rezací výkon (Rotak 37 LI) do 300 m

do 150 m2 do 100 m2 Rezací výkon (Rotak 43 LI) do 150 m2 do 100 m2 Aby ste zvýšili dobu použitia kosačky, môžete si v autorizovanom servisnom stredisku pre záhradné náradie Bosch zakúpiť ďalší akumulátor. Bosch Power Tools Slovensky | 235 Hľadanie porúch V nasledujúcej tabuľke sú uvedené symptómy porúch a spôsob ich odstránenia pre prípad, keby Vaše náradie niekedy nepracovalo spoľahlivo. Ak pomocou nej nebudete vedieť lokalizovať poruchu, obráťte sa na svoju autorizovanú servisnú opravovňu Bosch. f Upozornenie: Pred vyhľadávaním poruchy náradie vypnite a uvoľnite odpojovač elektrického obvodu. Symptómy Možná príčina Odstránenie príčiny Stroj nebeží Náradie môže byť upchaté (zablokované) Skontrolujte spodnú časť náradia a prípadne ju vyčistite (používajte pritom vždy záhradnícke pracovné rukavice) Akumulátor nie je celkom nabitý Nabíjanie akumulátorov Akumulátor nie je (celkom alebo správne) zasunutý Vloženie akumulátora Poistka v odpojovači elektrického obvodu je chybná/prepálená Vyhľadajte autorizovanú servisnú opravov Tráva je príliš vysoká Nastavte väčšiu pracovnú výšku nožov náradia a stroj naklopte, aby ste znížili začiatočné zaťaženie motora Motorový istič sa inicioval Nechajte motor vychladnúť a nastavte väčšiu pracovnú výšku nožov Akumulátor je príliš studený/príliš horúci Akumulátor zohrejte/nechajte vychladnúť Odpojovač elektrického obvodu nebol vložený správne/nebol vložený úplne Vložte správne Po zapnutí radiacej páky štartuje motor s malým časovým oneskorením Radiacu páku zaraďte na cca 1 – 3 sek., aby ste spustili motor Bosch Power Tools F 016 L70 576 | (14.11.08) 236 | Slovensky Symptómy Možná príčina Odstránenie príčiny Motor sa spustí a potom sa hneď znova zastaví Akumulátor nie je celkom nabitý Nabíjanie akumulátorov Odpojovač elektrického obvodu nebol vložený správne/nebol vložený úplne Vložte správne Akumulátor nie je (celkom alebo správne) zasunutý Vloženie akumulátora Akumulátor je príliš studený/príliš horúci Akumulátor zohrejte/nechajte vychladnúť Nastavte väčšiu pracovnú výšku nožov Stroj beží prerušovane Kosačka zanecháva nepravidelne pokosený trávnik a/alebo Motor pracuje ťažko Vnútorná kabeláž kosačky je porušená Vyhľadajte autorizovanú servisnú opravov Motorový istič sa inicioval Nechajte motor vychladnúť a nastavte väčšiu pracovnú výšku nožov Pracovná výška nožov je príliš nízka Nastavte väčšiu pracovnú výšku nožov (pozri odsek „Nastavenie pracovnej výšky nožov“) Nože sú tupé Výmena nožov (pozri odsek „Údržba nožov“) Náradie môže byť upchaté (zablokované) Skontrolujte spodnú časť náradia a prípadne ju vyčistite (používajte pritom vždy záhradnícke pracovné rukavice) Nôž je namontovaný nesprávne Nôž je namontovaný nesprávne (naopak) (pozri odsek „Údržba nožov“) Rezací výkon (doba použitia akomulátora) nie je dostatočný/dostatočná Pracovná výška nožov je príliš nízka Nastavte väčšiu pracovnú výšku a pri práci postupujte pomalšie Tráva je príliš vysoká Nastavte väčšiu pracovnú výšku a pri práci postupujte pomalšie Tráva je príliš mokrá alebo vlhká Počkajte, kým tráva vyschne a pracujte pomalšie F 016 L70 576 | (14.11.08) Tráva je príliš hustá Nastavte väčšiu pracovnú výšku nožov, pri kosení postupujte pomalšie a koste častejšie Prídavný akumulátor si môžete objednať prostredníctvom autorizovaného servisného strediska pre záhradné náradie značky Bosch Vyhľadajte autorizovanú servisnú opravov Bosch Power Tools Slovensky | 237 Symptómy Možná príčina Po zapnutí stroja sa rezací nôž neotáča Nôž je zablokovaný trávou Silné vibrácie/hluk Nabíjanie nie je možné Indikácie LED 18 resp. 19 sa po zasunutí zástrčky do zásuvky nerozsvietia Odstránenie príčiny Vypnite náradie Odstráňte blokujúce nečistoty (používajte pritom vždy záhradnícke pracovné rukavice) Matica noža/skrutka noža je uvoľnená Utiahnite maticu/skrutku noža Matica noža/skrutka noža je uvoľnená Utiahnite maticu/skrutku noža Nôž je poškodený Výmena nožov Kontakty akumulátora sú znečistené Vyčistite kontakty akumulátora; napríklad viacnásobným zasunutím a vysunutím akumulátora, prípadne akumulátor vymeniť za nový Akumulátor je poškodený, pretože je prerušený spoj vo vnútri akumulátora (medzi jednotlivými článkami) Akumulátor vymeniť za nový Zástrčka nabíjačky nie je (nie je správne) zasunutá do zásuvky Zástrčku zasuňte do zásuvky (zasuňte ju celkom) Zásuvka, sieťová šnúra alebo nabíjačka je poškodená Skontrolujte sieťové napätie a prípadne dajte nabíjačku skontrolovať v autorizovanej servisnej opravovni elektrického náradia Bosch Údržba a servis Údržba a čistenie Náradie pravidelne kontrolujte, či nemá viditeľné nedostatky, ako sú uvoľnené alebo poškodené nože, uvoľnené spoje a opotrebované alebo poškodené súčiastky. f Pozor! Pred údržbou a čistením náradie vždy vypnite, uvoľnite odpojovač elektrického obvodu a demontujte akumulátor a zberací kôš na trávu. Skontrolujte, či sú nepoškodené kryty a ochranné prvky a či sú správne namontované. Pred použitím vykonajte prípadne potrebnú údržbu alebo opravu produktu. f Keď s niečím manipulujete, alebo keď niečo robíte v priestore ostrých nožov, používajte vždy záhradnícke pracovné rukavice. Ak by tento výrobok napriek starostlivej výrobe a kontrole predsa len prestal niekedy fungovať, treba dať opravu vykonať autorizovanej servisnej opravovni elektrického náradia Bosch. Upozornenie: Pravidelne vykonávajte nasledujúce práce na údržbe výrobku, aby ste zabezpečili jeho dlhodobé a spoľahlivé používanie. Bosch Power Tools Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku. F 016 L70 576 | (14.11.08) 238 | Slovensky Údržba nožov

f Pozor! Pred údržbou a čistením náradie vždy vypnite, uvoľnite odpojovač elektrického obvodu a demontujte akumulátor a zberací kôš na trávu. f Keď s niečím manipulujete, alebo keď niečo robíte v priestore ostrých nožov, používajte vždy záhradnícke pracovné rukavice. Položte náradie na pravú stranu, keď budete kontrolovať nôž. Zatupený alebo poškodený nôž vymeňte za nový. Pri výmene noža postupujte nasledovným spôsobom: Zasuňte skrutkovač (nie je súčasťou základnej výbavy náradia) do otvoru 26, aby ste zaaretovali pohon. Pri tejto práci používajte záhradnícke rukavice (nie sú súčasťou základnej výbavy), nôž 30 pridržte a pomocou kľúča na matice (nie je súčasťou základnej výbavy) demontujte skrutku noža 29, podložku noža 28 a nôž 30. Upevnite nôž 30 pomocou podložky noža 28 a skrutky noža 29. Skôr ako utiahnete skrutku noža 29, presvedčte sa, či nôž nie je namontovaný naopak (symbol musí byť viditeľný, pozri obrázok I). Nezabudnite na to, že pred spustením stroja musí byť skrutkovač/kľúč na skrutky zo stroja odstránený. f Nôž, resp. skrutku noža pri montáži nenamastite tukom ani olejom. Ošetrovanie akumulátora f Pozor! Pred údržbou a čistením náradie vždy vypnite, uvoľnite odpojovač elektrického obvodu a demontujte akumulátor a zberací kôš na trávu. f Keď s niečím manipulujete, alebo keď niečo robíte v priestore ostrých nožov, používajte vždy záhradnícke pracovné rukavice. – Ak svieti priame slnečné svetlo, nenechávajte akumulátor v kosačke. – akumulátor v kosačke 5 °C. – Občas prečistite vetracie štrbiny akumulátora čistým jemným a suchým štetcom. Výrazne skrátená prevádzková doba akumulátora po nabití signalizuje, že akumulátor je opotrebovaný a treba ho vymeniť za nový. Po skončení práce/pred uskladnením Vonkajšok náradia dôkladne vyčistite mäkkou kefou a vyutierajte handrou. Nepoužívajte pritom vodu ani rozpúšťadlá ani žiaden leštiaci prostriedok. Odstráňte všetky zvyšky zachytenej trávy a iné drobné nečistoty, predovšetkým z vetracích štrbín 9. Položte kosačku na bok a vyčistite priestor okolo noža. Utlačené zvyšky trávy alebo rastlín odstráňte pomocou kúska dreva alebo plastu. f Keď s niečím manipulujete, alebo keď niečo robíte v priestore ostrých nožov, používajte vždy záhradnícke pracovné rukavice. Uschovávajte náradie na suchom mieste. Neklaďte na náradie žiadne iné predmety. Aby ste ušetrili miesto, držadlo sklopte celkom dohromady. f Pri zdvíhaní alebo pri sklápaní hornej/ dolnej časti držadla dávajte pozor na to, aby ste nepricvikli sieťovú šnúru. Nenechajte rukoväť spadnúť na zem. Pred uskladňovaním náradia sa z neho demontujte zberací kôš na trávu. Príslušenstvo Rezací nôž Rotak 34 LI. . . . . . . . . . . . . . . . . F 016 800 288 Rotak 37 LI. . . . . . . . . . . . . . . . . F 016 800 277 Rotak 43 LI. . . . . . . . . . . . . . . . . F 016 800 278 Aby ste dosiahli optimálne využitie akumulátora, dodržiavajte nasledujúce pokyny a opatrenia: – Chráňte akumulátor pred vlhkosťou a vodou. – Akumulátor skladujte iba pri rozsahu teploty od 0 °C do 45 °C. Nenechávajte napríklad akumulátor v lete položený v automobile. F 016 L70 576 | (14.11.08) Bosch Power Tools Slovensky | 239 Servisné stredisko a poradenská služba pre zákazníkov Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozložené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke: www.bosch-pt.com Tím poradenskej služby pre zákazníkov Bosch Vám rád pomôže aj pri problémoch týkajúcich sa kúpy a nastavenia produktov a príslušenstva. Slovakia Tel.: +421 (02) 48 703 800 Fax: +421 (02) 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch.sk Likvidácia Ručné elektrické náradie, príslušenstvo a obal treba dať na recykláciu šetriacu životné prostredie. Len pre krajiny EÚ: Neodhadzujte ručné elektrické náradie do komunálneho odpadu! Podľa Európskej smernice 2002/96/ES o starých elektrických a elektronických výrobkoch a podľa jej aplikácií v národnom práve sa musia už nepoužiteľné elektrické produkty zbierať separovane a dať na recykláciu zodpovedajúcu ochrane životného prostredia. Akumulátory/batérie: Li-Ion: Všimnite si láskavo pokyny v odseku „Transport“, strana 239. Transport Akumulátor bol podrobený testu podľa príručky UN ST/SG/AC.10/11/Rev. 3 časť III, pododsek 38.3. Je vybavený účinnou ochranou proti vnútornému pretlaku a skratu ako aj zariadením na zabránenie prelomeniu silou a proti účinkom nebezpečného spätného prúdu. Ekvivalentné množstvo lítia obsiahnutého v akumulátore leží pod uvádzanou limitnou hodnotou. Preto akumulátor nepodlieha národným ani medzinárodným predpisom o nebezpečných tovaroch ani ako samostatná súčiastka ani po vložení do ručného elektrického náradia. Počas transportu viacerých akumulátorov však môžu byť predpisy o nebezpečnom tovare relevantné. V takomto prípade môže byť nevyhnutné dodržiavanie osobitných podmienok (napríklad pri balení). Bližšie informácie nájdete v anglickom predpise na nasledujúcej internetovej adrese: http://purchasing.bosch.com/en/start/ Allgemeines/Download/index.htm. Bosch Power Tools Neodhadzujte ručné akumulátory/batérie do komunálneho odpadu, ani do ohňa alebo do vody. Akumulátory/batérie treba zberať oddelene, recyklovať ich, alebo zlikvidovať tak, aby nemali negatívny vplyv na životné prostredie. Len pre krajiny EÚ: Podľa smernice 91/157/EHS sa musia poškodené alebo opotrebované akumulátory/batérie dať na recykláciu. Zmeny vyhradené. F 016 L70 576 | (14.11.08) 240 | Magyar Biztonsági előírások Védekezzen az áramütés lehetősége ellen. Figyelem! Gondosan olvassa el a következő előírásokat. Ismerkedjen meg a kezelőelemekkel és a berendezés előírásszerű használatával. Őrizze meg biztos helyen a későbbi használathoz a Kezelési Utasítást. Tartsa távol a csatlakozóvezetéket a vágókésektől.
