KULLANIM KILAVUZU ROTAK 37 LI BOSCH
Dikkat! Aşağıdaki talimatı dikkatlice okuyun. Aletin kumanda elemanları ve usulüne uygun kullanımı hakkında yeterli bilgi edinin. Kullanım kılavuzunu daha sonra başvurmak üzere güvenli bir yerde saklayın.

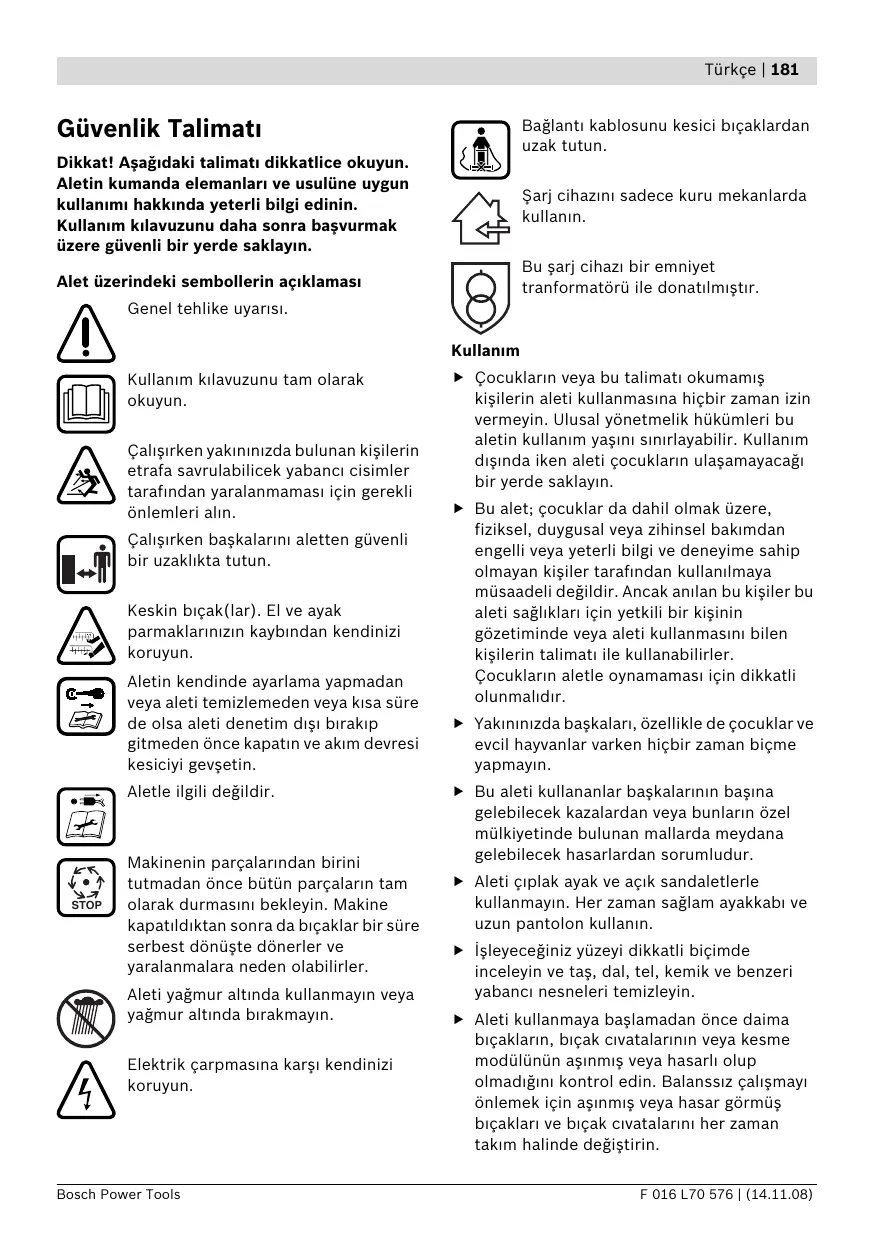

Alet üzerindeki sembollerin açıklaması
Genel tehlike uyarısı.
Kullanım kılavuzunu tam olarak okuyun.
Çalışırken yakınınızda bulunan kişilerin etrafa savrulabilecek yabancı cisimler tarafından yaralanmaması için gerekli önlemleri alın.
Çalışırken başkalarını aletten güvenli bir uzaklıkta tutun.
Keskin bıçak(lar). El ve ayak parmaklarınızın kaybından kendinizi koruyun.
Alette herhangi bir ayarlama yapmadan veya aleti temizlemeden veya kısa süre de olsa aleti denetim dışı bırakıp gitmeden önce kapatın ve akım devresi kesiciyi gözetin.
Aletle ilgili değildir.
Makinenin parçalarından birini tutmadan önce bütün parçaların tam olarak durmasını bekleyin. Makine kapatıldıktan sonra da bıçaklar bir süre serbest dönüşte dönerler ve yaralanmalara neden olabilirler.
Aleti yağmur altında kullanmayın veya yağmur altında bırakmayın.
Elektrik çarpmasına karşı kendinizi koruyun.
Bağlantı kablosunu kesici bıçaklardan uzak tutun.
Şarj cihazını sadece kuru mekanlarda kullanın.
Bu şarj cihazı bir emniyet transformatörü ile donatılmıştır.
Kullanım
Çocukların veya bu talimatı okumamış kişilerin aleti kullanmasına hiçbir zaman izin vermeyin. Ulusal yönetmelik hükümleri bu aletin kullanım yaşını sınırlayabilir. Kullanım dışında iken aleti çocukların ulaşamayacağı bir yerde saklayın. Bu alet; çocuklar da dahil olmak üzere, fiziksel, duygusal veya zihinsel bakımdan engelli veya yeterli bilgi ve deneyime sahip olmayan kişiler tarafından kullanılmaya müsait değildir. Ancak anılan bu kişiler bu aleti, güvenliklerinden sorumlu yetkili bir kişinin gözetiminde veya aleti kullanmasını bilen kişilerin talimatı ile kullanabilirler. Çocukların aletle oynamaması için dikkatli olunmalıdır. Yakınınızda başkaları, özellikle de çocuklar ve evcil hayvanlar varken hiçbir zaman biçme yapmayın. - Bu aleti kullananlar, başkalarının başına gelebilecek kazalardan veya bunların özel mülkiyetinde bulunan mallarda meydana gelebilecek hasarlardan sorumludur. Aleti çıplak ayak ve açık sandaletlerle kullanmayın. Her zaman sağlam ayakkabı ve uzun pantolon kullanın. Biçeceğiniz yüzeyi dikkatli biçimde inceleyin ve taş, dal, tel, kemik ve benzeri yabancı nesneleri temizleyin. Aleti kullanmaya başlamadan önce daima bıçakların, bıçak cıvatalarının veya kesme modülünün aşınmış veya hasarlı olup olmadığını kontrol edin. Balanssız çalışmayı önlemek için aşınmış veya hasar görmüş bıçakları ve bıçak cıvatalarını her zaman takım halinde değiştirin.
Sadece gün ışığında veya iyi aydınlatma koşullarında biçme yapın. Makineyi mümkün olduğu kadar ıslak çimlerde çalıştırmayın. Her zaman sakin çalışın, acele etmeyin. Makineyi hiçbir zaman, örneğin darbe koruyucu ve/veya çim toplama sepeti gibi arızalı koruyucu donanım, muhafaza ve güvenlik donanımı ile kullanmayın. Meyilli yüzeylerde çalışmak tehlikeli olabilir. - Çok meyilli yüzeylerde biçme yapmayın. Meyilli yüzeylerde veya ıslak çimlerde yere sağlam basmaya dikkat edin. Dik yüzeylerde her zaman enine biçme yapın, aşağı yukarı yapmayın. Dik yerlerde yön değiştirirken özellikle dikkatli olun. Geri giderken veya aleti çekerken çok dikkatli olun. Biçme yaparken makineyi daima öne doğru itin, hiçbir zaman kendinize doğru çekmeyin. Makineyi taşımak için devirdiğinizde, yüzeyi bitkili olmayan yüzeylerden geçerken ve makineyi biçme yapılacak yüzeye naklederken bıçakların durması gerekir. Çok yüksek çimlerde gerekli olması haricinde, motoru çalıştırırken aleti devirmeyin. Bu zorunlu olduğunda aletin diğer tarafını tutamağa bastırmak suretiyle gereğinden fazla kaldırmayın. Aleti bırakırken ellerinizin tutamakla olmasına dikkat edin. Aleti kullanım kılavuzunda belirtildiği gibi çalıştırın ve ayaklarınızın dönen parçalardan yeterli uzaklıkta olmasına dikkat edin. - Ellerinizi ve ayaklarınızı aletin dönen parçalarının yakınına getirmeyin. Aletle çalışırken atma alanından yeterli uzaklıkta durun. Aleti hiçbir zaman motor çalışır durumda iken kaldırmayın ve taşımayın.
Akım devresi kesicisinin değiştirilmesi:
- aleti bırakıp giderken,
- blokajları giderirken,
- aleti kontrol ederken, temizlerken veya aletin kendisinde bir çalışma yaparken,
- yabancı bir cisme rastlandığında. Bir hasar olup olmadığını kontrol edin ve gerekiyorsa aleti bakıma gönderin,
- alet olağan dışı titremeler yapmaya başladığında (hemen kontrol edin).
Bakım
Aletin güvenle çalışabilmesi için bütün somun, cıvata ve vidaların yerlerine sıkıca oturmasını sağlayın. Çim toplama sepetinin aşınmış olup olmadığını düzenli aralıklarla kontrol edin. Aleti kontrol edin ve güvenli çalışmayı sağlamak üzere yıpranmış veya hasar görmüş parçaları yenileyin. Sadece bu makine için öngörülen kesici bıçakları kullanın. Yenilenen parçaların orijinal Bosch ürünü olduğundan emin olun. Keskin bıçakların alanında meşgul olurken veya çalışırken daima bahçe eldivenleri kullanın.
Akünün optimum verimle kullanılmasına ilişkin açıklamalar
Aküyü yerine yerleştirmeden önce aletin kapalı olduğundan emin olun. Alet açıkken aküyü takmak isterseniz kazalara neden olabilirsiniz. Şarj cihazını yağmur ve neme karşı koruyun. Şarj cihazının içine su sızması elektrik çarpma tehlikesini artırır. Şarj cihazlarında daima üretici tarafından tavsiye edilen aküleri şarj edin. Belirli bir tür akü için geliştirilmiş bir şarj cihazında farklı bir akü şarj edildiğinde yangın tehlikesi ortaya çıkar. Yabancı marka akü şarj etmeyin. Bu şarj cihazı sadece teknik veriler bölümünde belirtilen gerilime sahip Bosch Li-ion akülerin şarjına uygundur. Yabancı marka akülerin şarjı yangın ve patlama tehlikesinin oluşmasına neden olabilir. Şarj cihazını temiz tutun. Kirlenme nedeniyle elektrik çarpma tehlikesi ortaya çıkar.
Her kullanımdan önce şarj cihazını, kabloyu ve fişi kontrol edin. Hasar tespit ederseniz şarj cihazını kullanmayın. Şarj cihazını kendiniz açmayın, sadece kalifiye elemanlara veya uzmanlara yaptırın ve sadece orijinal yedek parçalar kullanın. Hasarlı şarj cihazı, kablo ve fişler elektrik çarpma tehlikesini artırır. ▷ Şarj cihazını kolay tutuşan zeminlerde kullanmayın (örneğin kağıt, tekstil malzemesi vb.). Şarj işlemi sırasında şarj cihazında meydana gelen ısınma yangın tehlikesi doğurur. ▷ Şarj cihazlarında daima kendileri için öngörülen aküleri şarj edin. Farklı akülerin kullanımı yaralanmalara ve yangınlara neden olabilir. Kullanım dışındaki aküleri boru ataçları, madeni paralar, çiviler, vidalar veya küçük madeni nesnelerden uzak tutun. Bunlar akü kontakları arasında köprüleme yapabilir. Akü kontakları arasında oluşabilecek bir kısa devre yanmalara veya yangınlara neden olabilir. Yanlış kullanım durumunda aküden sıvı dışarı sızabilir. Bu sıvı ile temasa gelmeyin. Yanlışlıkla temasa gelirseniz su ile iyice yıkayın. Eğer sıvı gözlerinize gelecek olursa hemen bir hekime başvurun. Dışarı sızan akü sıvısı cilt tahrişlerine ve yanmalara neden olabilir. Aküyü açmayın. Kısa devre tehlikesi vardır. Aküyü ısıdan koruyun, örneğin sürekli güneş ışığından ve ateşten. Patlama tehlikesi vardır. Aküye kısa devre yaptırmayın. Patlama tehlikesi vardır. Hasar gördüklerinde veya usulüne uygun kullanılmadıklarında aküler buhar çıkarabilir. Çalıştığınız yeri havalandırın ve şikayet olursa hekime başvurun. Akülerden çıkan buharlar nefes yollarını tahriş edebilir. Aküyü nemden ve sudan koruyun. Aküyü 0-45 derece arasında bir sıcaklıkta saklayın. Örneğin aküyü yaz aylarında otomobil içinde bırakmayın.
Akünün havalandırma aralıklarını düzenli olarak yumuşak, temiz ve kuru bir fırça ile temizleyin.
Fonksiyon tanımı
Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmaları, yanıklara ve/veya ağır yaralanmalara neden olunabilir.
Usulüne uygun kullanım
Bu alet özel alanlarda çim ve ot biçmek için tasarlanmıştır.
Teslimat kapsamı
Aleti ambalajından dikkatli biçimde çıkarın ve aşağıdaki parçaların tam olup olmadığını kontrol edin:
Tutamak kollu çim biçme makinesi - 1 Tutamak-Alt parça - 2 Vida - 2 Kelebek somunlar - 2 Sac vidası - 2 Çim toplama sepeti yarıları (Rotak 34/37 LI) - 3 Çim toplama sepeti yarıları (Rotak 43 LI) - 2 Kablo klipsi - Şarj cihazı - Akım devresi kesicisi Akü/aküler* Kullanım kılavuzu
* Ürüne Özgü
Eğer parçalar eksik veya hasarlı ise yetkili satıcınıza başvurun.
Tam montajlı halde alet yaklaşık 12,8-13,8 kg'dır. Aleti ambalajından çıkarmak için gerekiyorsa yardım alın.
Makineyi ambalajından çıkarırken veya çimleri toplarken kesen bıçaklara dikkat edin.
Şekli gösterilen elemanlar
Şekli gösterilen elemanların numaraları, grafik sayfasındaki alet şeklinde bulunan numaralarla aynıdır.
1 Anahtarlama kolu 2 Emniyet Düğmesi 3 Tutamak-Üst parça 4 Çim toplama sepeti 5 Darbe koruyucu 6 Tutamak-Alt parça 7 Akü muhafazası 8 Akü 9 Havalandırma aralıkları 10 Tekerlekler
11 Çim tırmıklama 12 Kesme yüksekliği kolu 13 Şarj durumu gösterge tuşu 14 Akü şarj durumu göstergesi 15 Sıcaklık kontrolü göstergesi 16 Şarj yuvası 17 Şarj cihazı 18 Şarj cihazındaki kırmızı LED göstergesi 19 Şarj cihazındaki yeşil LED göstergesi 20 Şebeke fişi** 21 Seri numarası
** Ülkelere özgün
Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.
Teknik veriler
| Çim BHçme makinesi | Rotak 34 LI | Rotak 37 LI | Rotak 43 LI |
| Ürün kodu | 3 600 H81 ... | 3 600 H81 ... | 3 600 H81 ... |
| Bıçak genişiçi | cm | 34 | 37 |
| Kesme yüksekçi | mm | 20-70 | 20-70 |
| Çim toplama selesi hacmi | l | 40 | 40 |
| Ağırkıngı (maks.) | kg | 12,8 | 13,0 |
| Seri numarası | Seri numarası 21,—çın aletin tip etiketine bakınüz |
| Akü | Li-lon | Li-lon | Li-lon |
| Ürün kodu | 2 607 336 107 | 2 607 336 107 | 2 607 336 107 |
| Anma gerilimi | V | 36 | 36 |
| Şar süresi (akü boş durumda) | dak | 60 | 60 |
| Akü hücrelerinin sayıssi | | 20 | 20 |
| Şarj cihazi | | AL 3640 CV Professional | AL 3640 CV Professional |
| Ürün kodu | | 2 607 225 ... | 2 607 225 ... |
| Anma gerilimi | V | 36 | 36 |
| Şarj akıssi | A | 4,0 | 4,0 |
| Müsaade edilen Şarj sıçakkıralıssi | °C | 0-45 | 0-45 |
| Ağırkıngı EPTA-Procedure01/2003'eGXe | | 1,0 | 1,0 |
| Koruması sinifı | | ☐/II | ☐/II |
Gürültü/Titreşim bilgisi
Rotak 34/37 LI
Ölçme değerleri 2000/14/EG (1,60 m yükseklik, 1,0 m mesafe) ve EN ISO 5349'a göre tespit belirlenmektedir.
Aletin A-değerlendirmeli gürültü seviyesi tipik olarak şu kadardır: Ses basıncı seviyesi 81 dB(A); garanti edilen gürültü emisyonu seviyesi 90 dB(A)'dan düşüktür. Tolerans K = 0.74 dB
El-Kol titreşimi tipik olarak 2,5 m/s'den daha azdır.
Rotak 43 LI
Ölçme değerleri 2000/14/EG (1,60 m yükseklik, 1,0 m mesafe) ve EN ISO 5349'a göre tespit belirlenmektedir.
Aletin A-değerlendirmeli gürültü seviyesi tipik olarak şu kadardır: Ses basıncı seviyesi 81 dB(A); garanti edilen gürültü emisyonu seviyesi 91 dB(A)'dan daha düşüktür. Tolerans K=0.74 dB.
El-Kol titreşimi tipik olarak 2,5 m/s'den daha azdır.
Uygunluk
beyanı Rotak
34/37 LI
Tek sorumlu olarak Teknik Veriler bölümünde tanımlanan ürünün aşağıdaki norm veya normatif belgelere uygun olduğunu beyan ederiz: 2006/95/AT, 2004/108/AT, 98/37/AT (28.12.2009 tarihine kadar), 2006/42/AT (29.12.2009 tarihinden itibaren), 2000/14/AT yönetmelik hükümleri uyarınca EN 60335, EN 50338 (akülü aletler) ve EN 60335 (akü şarj cihazları). 2000/14/AT: Ölçülen gürültü emisyonu seviyesi 90 dB(A). Uygunluğun değerlendirme yöntemi Ek VI uyarınca.
Rotak 43 LI
Tek sorumlu olarak Teknik Veriler bölümünde tanımlanan ürünün aşağıdaki norm veya normatif belgelere uygun olduğunu beyan ederiz: 2006/95/AT, 2004/108/AT, 98/37/AT (28.12.2009 tarihine kadar), 2006/42/AT (29.12.2009 tarihinden itibaren), 2000/14/AT
yönetmelik hükümleri uyarınca EN 60335, EN 50338 (akülü aletler) ve EN 60335 (akü şarj cihazları).
2000/14/AT: Ölçülen gürültü emisyonu seviyesi 90 dB(A). Uygunluk değerlendirme yöntemi Ek VI uyarınca.
Resmen tanınmış merkez: SRL, Sudbury, England, Nr. 1088
Dikkat! Aleti kendi başına ayarlama yapmadan veya aleti temizlemeden veya kısa süre de olsa aleti denetim dışı bırakıp gitmeden önce kapatın ve akım devresi kesiciyi gevşetin ve aküyü çıkarın. Akım kablosu hasar görmüşse, kesilmişse veya sarılmışsa önlemleri alın. Makine kapatıldıktan sonra da bıçaklar birkaç saniye daha serbest dönüşte döner. Dikkat - Dönmekte olan kesici bıçağa dokunmayın.
Akünün Şarj Edilmesi
Anma gerilimine dikkat edin: Akım kaynağının gerilimi aletin tip etiketindeki verilere uymalıdır. 230 V ile işaretlenmiş aletler 220 V/240 V'la da çalıştırılabilir.
Şarj işlemi için sadece aletle birlikte teslim edilen şarj cihazını kullanın. Sadece bu şarj cihazı aletinizde kullanılan Li-ion akünün şarjına uygundur.
Aletinizdeki akü bir sıcaklık kontrol sistemi ile donatılmış olup, bu sistem akünün sadece 0°C - 45°C dereceler arasında şarjına izin verir. Bu sayede akünün kullanım ömrü uzar.
Açıklama: Akü kısmi şarjlı olarak teslim edilir. Aküden tam performansı elde edebilmek için ilk kullanımdan önce aküyü şarj cihazında tam olarak şarj edin.
Li-ion aküler kullanım ömürleri kısalmadan istendiği zaman şarj edilebilir. Şarj işleminin kesilmesi aküye zarar vermez.
Li-ion akü, alet içinde iken derin deşarja karşı korunmalıdır. Akü boşalınca alet bir koruyucu devre üzerinden kapatılır ve artık çalıştırılamaz.
Alet otomatik olarak kapandığında açma/kapama şalteri üzerine bastırmaya devam etmeyin. Aksi takdirde akü hasar görebilir.
Şarj işlemi
Şarj cihazının şebeke fişi prize takılınca ve akü şarj yuvasına yerleştirilince şarj işlemi başlar.
Akıllı şarj yöntemi sayesinde akünün şarj durumu otomatik olarak algılanır ve akü sıcaklığı ile akü geriliminden bağımsız olarak optimum şarj akımı ile şarj işlemi gerçekleştirilir.
Bu yolla akü korunur ve şarj cihazı içinde daima tam şarjlı olarak kalır.
Gösterge elemanlarının anlamı
Şarj işleminin kontrolü LED göstergeleri 18 veya 19 ile bildirilir:
Hızlı şarj işlemi
Hızlı şarj işlemi yeşil LED göstergelerinin 19 yanıp sönmesi ile bildirilir.
Şarj işlemi süresince üç yeşil LED kısa bir süre arka arkaya yanar ve sonra söner. Üç yeşil LED sürekli olarak yanmaya başladığında akü tam olarak şarj edilmiş demektir. Akü tam olarak şarj olduktan yaklaşık 5 dakika sonra üç yeşil LED tekrar söner.
Açıklama: Hızlı şarj işlemi ancak akü müsaade edilen sıcaklık aralığında iken mümkündür, bakınız bölüm “Teknik veriler”.
Akü şarj edilmiş durumda
Yeşil LED göstergesinin 19 sürekli yanması akünün tam olarak şarj edildiğini bildirir.
Ayrıca akünün tam olarak şarj olduğu yaklaşık 2 saniyelik sesli sinyalle de bildirilir.
Bu durumda akü hemen kullanılmak üzere alınabilir.
Akü takılı değilken yeşil LED göstergesinin 19 sürekli yanması, fişin prize takılı olduğunu ve şarj cihazının işletime hazır olduğunu bildirir.
Akü sıcaklığı 0 °C altında veya 45 °C üstünde
Kırmızı LED göstergesinin 18 sürekli yanması, akü sıcaklığının 0°C-45°C arasındaki hızlı şarj sıcaklığı dışında olduğunu
bildirir. Müsaade edilen sıcaklığa erişilince şarj cihazı otomatik olarak hızlı şarj konumuna geçer.
Akü sıcaklığı müsaade edilen şarj aralığı içinde değilse, akü şarj cihazına yerleştirilince akünün kırmızı LED'i yanar.
Şarj işlemi mümkün değil
Şarj işleminde başka bir hata varsa, bu, kırmızı LED göstergesinin 18 yanıp sönmesi ile bildirilir.
Bu durumda şarj işlemi başlatılamaz ve akünün şarjı mümkün değildir (Bakınız: "Hata arama").
Şarj işlemine ilişkin açıklamalar
Kesintisiz veya arka arkaya gerçekleştirilen şarj çevrimlerinde şarj cihazı ısınabilir. Bu normaldir ve şarj cihazında teknik bir arızanın olduğu anlamına gelmez.
Şarj işleminden sonra çok kısa süre çalışılabiliyorsa akü ömrünü tamamlamış ve değiştirilmesi gerekiyor demektir.
Akünün soğutulması (Active Air Cooling)
Şarj cihazına entegre edilmiş olan fan kontrollü cihaz içindeki akünün sıcaklığını kontrol eder. Akü sıcaklığı 30 °C üzerinde ise, akü bir fan üzerinden optimum şarj sıcaklığına kadar soğutulur. Devreye giren fan bir havalandırma sesi çıkarır.
Fan dönmüyorsa akü şarj durumu optimum şarj aralığı içinde veya fan arızalı demektir. Bu durumda akünün şarj süresi uzar.
Montaj
Aküyü ve/veya akım devresi kesicisini ancak alet tam olarak monte edildikten sonra yerleştirin. Tutamağın alt ve üst parçalarını açarken veya üst üste katlarken akım kablosunun sıkışmamasına dikkat edin. Tutamağı yere atmayın.
Tutamak kolunun takılması A
Tutamak alt parçasını 6 kendisi için öngörülen deliklere takın ve sac vidalarıyla emniyete alın.
Açıklama: Tutamak üst parçasının 3 yüksekliği ayarlanabilir. Tutamağı I veya II pozisyonuna takın.
• Tutamak üst parçasını 3 vidalar ve kelebek somunlarla 22 alt takıma 6 takın.
Açıklama: Kablonun, aletle birlikte teslim edilen kablo klipsi ile tutamağa tespit edilmiş olduğundan emin olun.
Akünün yerleştirilmesi
Akü muhafazası kolunu 23 yukarı çekin ve akü muhafazasını 7 kaldırın. Aküyü 8 işitilir biçimde kavrama yapacak (klik sesi) ölçüde yerleştirin. Akım devresi kesicisini 24 şekilde gösterildiği gibi ekleyin. Ve doğru konumlandırıldığından emin olun. Çim biçme makinesini hemen kullanmayacaksanız akım devresi kesicisini 24 şekilde gösterildiği gibi park pozisyonuna getirin.
Akım devresi kesicisini 24 gevşetin ve park pozisyonuna getirin.
Akü muhafazası kolunu 23 yukarı çekin.
Aküyü 8 alın.
Çim tutma sepetinin takılması
Rotak 34/37 LI C
Çim tutma sepetinin üst parçası ile alt parçasını kenarda bulunan kilitleri kilitleyerek birbirine takın. Arkadan başlayarak öne doğru ilerleyin.
Rotak 43 LI D
Çim tutma sepetinin iki parçasını kenardaki kilitleri kilitleyerek birbirine takın. Arkadan başlayarak öne doğru çalışın. Çim tutma sepetinin iki yarı parçasını birbirine takın.
Çim tutma sepetinin takılması/çıkarılması E
Darbe koruyucuyu 5 kaldırın ve çim tutma sepetini 4 takmak ve çıkarmak için bu pozisyonda tutun.
Çim tutma gerekmiyorsa çim biçme makinesi çim tutma sepeti 4 olmadan da çalıştırılabilir. Darbe koruyucu 5 bu durumda aşağı katlanmalıdır.
Kesme yüksekliğinin ayarlanması F
Kesme yüksekliğini ayarlamadan önce durun, anahtarlama kolunu bırakın ve motor duruncaya kadar bekleyin. Bıçaklar motor kapandıktan sonra da bir süre serbest dönüşte dönerler ve yaralanmalara neden olabilirler. Dikkat: Dönmekte olan bıçağa dokunmayın.
Mevsimdeki ilk çim biçme işleminde büyük bir kesme yüksekliği ayarlanmalıdır.
Çim biçme makinesi 7 değişik kesme yüksekliğine 35 mm ve 70 mm arasına ayarlanabilir.
Bu ayarlamayı yapmak için kesme yüksekliği kolunu 12 içeri doğru bastırın ve çim biçme makinesini aşağı indirip veya yukarı kaldırırken öne veya arkaya hareket ettirerek istediğiniz kesme yüksekliğini ayarlayın.
Muhafazanın 25 şekilde gösterildiği gibi çıkarılmasıyla çim biçme makinesinin kesme yüksekliği 20 mm'ye indirilebilir.
20-30 mm'lik kesme yüksekliklerinde akünün çalışma süresi kısalır.
İşletme
Çalıştırma
Makine kapatıldıktan sonra da bıçaklar birkaç saniye serbest dönüşte dönerler. Makineyi tekrar çalıştırmadan önce motorun ve bıçakların tam olarak durmasını bekleyin. Çok kısa aralıklarla arka arkaya kapama-açma yapmayın.
Açıklama: Aletin devir almasını kolaylaştırmak için, ön tekerlekleri kaldırmak üzere tutamağı aşağı bastırın.
Akım devresi kesicisini 24 tekrar ekleyin.
AÇMA G
Emniyet Düğmesine 2 basın ve Düğmeyi basılı tutun. Anahtarlama kolunu 1 tutamağa doğru çekin.
Emniyet Düğmesini 2 bırakın.
Açıklama: Anahtarlama koluna 1 baskı uygulandığında motor kısa bir gecikme süresiyle çalışmaya başlar.
Kapama
Anahtarlama kolunu 1 bırakın.
Çim biçme makinesini hemen kullanmayacaksanız akım devresi kesicisini 24 şekilde gösterildiği gibi park pozisyonuna getirin.
Bu makine bir motor freni ile donatılmıştır. Bu koruyucu donanım motoru birkaç saniye içinde durdurur.
CimbiemeH
Aküyü sıcaktan koruyun, örneğin aşırı güneş ışığından ve ateşten. Alet 0 derecenin altında ve 45 derecenin üstünde çalışmaz!
Doğrudan güneş ışığı altında aküyü alet içinde bırakmayın.
Özellikle zor koşullarda çalışırken motoru aşırı ölçüde zorlamayın.
Zorlanma durumunda motor devir sayısı ve motor sesi değişir. Bu durumda durun ve anahtaralama kolunu 1 bırakın ve daha yüksek bir kesme yüksekliği ayarlayın. Aksi takdirde kesme performansı (akü işletim süresi) düşer ve/veya makine veya akü hasar görebilir.
Çim tırmıkları 11 duvar ve köşelerde kenara yakın biçme işlemine olanak sağlar. Kenara yakın biçme yaparken Çim tırmıkları 11 nesnelere temas ettirmemeye dikkat edin.
Çalışırken dikkat edilecek hususlar
Akü şarj durumu göstergesi (ana resme bakınız)
Akü 8, akünün şarj durumunu gösteren bir akü şarj durumu göstergesi 14 ile donatılmıştır. Şarj durumu göstergesi 14, 3 adet LED'ten oluşur.
Şarj durumu göstergesi tuşuna 13 basarak şarj durumu göstergesini 14 aktif hale getirin. Yaklaşık 5 saniye sonra şarj durumu göstergesi kendiliğinden söner.
Şarj durumu akü çıkarılmış durumda iken de kontrol edilebilir.
| LED-Gösterge | Akü kapasitesi |
| Sürekli 1侵略 3essional LED | ≥2/3 |
| Sürekli 1侵略 2essional LED | ≥1/3 |
| Sürekli 1侵略 1essional LED | ≤1/3 |
| Yanıp sönme 1essional LED | Rezeve |
Tuşa 13 basıldıktan sonra hiç LED yanmazsa, akü arızalı demektir ve değiştirilmelidir.
Güvenlik nedenleriyle akünün şarj durumu sadece alet dururken sorulmalıdır.
Şarj işlemi süresince üç yeşil LED kısa bir süre arka arkaya yanar ve sonra söner. Üç yeşil LED sürekli olarak yanmaya başladığında akü tam olarak şarj edilmiş demektir. Akü tam olarak şarj olduktan yaklaşık 5 dakika sonra üç yeşil LED tekrar söner.
Sıcaklık kontrol göstergesi (ana resme bakınız)
Sıcaklık kontrolü kırmızı LED'i 15, akü veya aletin elektronik sisteminin (akü takılı durumda iken) optimum sıcaklık aralığında bulunmadığını bildirir. Bu durumda alet çalışmaz veya tam performans ile çalışmaz.
Akünün sıcaklık kontrolü
Kırmızı LED 15, şarj durumu gösterge tuşuna 13 veya açma/kapama şalterine 1 basıldığında yanıp sönüyor (akü takılı iken): Akü -10 ... +60 derecelik işletim sıcaklığı dışında bulunuyor.
70°C üstündeki sıcaklıkta akü, tekrar müsaade edilen işletme sıcaklık aralığına gelinceye kadar, kesme yapar.
Alet elektronik sisteminin sıcaklık kontrolü
Kırmızı LED 15, açma/kapama şalterine 1 basıldığında sürekli olarak yanıyor: Aletin elektronik sisteminin sıcaklığı 5 derecenin altında veya 75 derecenin üstünde.
90 derecenin üzerindeki bir sıcaklıkta aletin elektronik sistemi, tekrar izin verilen sıcaklık aralığına ulaşılıncaya kadar kapanır.
Kesme performansı (akü işletme süresi); çim yoğunluğu, nem, çim uzunluğu gibi çimin özelliklerine ve kesme yüksekliğine bağlıdır.
Çim biçme işlemi esnasında makinenin sık sık açılıp kapatılması da kesme performansını (akü işletme süresini) düşürür.
Kesme performansını (akü işletme süresi) optimum düzeye getirmek için sık sık biçme yapılması, kesme yüksekliğinin büyütülmesi ve makul bir tempo ile çalışılması tavsiye olunur.
Aşağıdaki örnek, kesme yüksekliği ile kesme performansının akü şarjı temelindeki ilişkisini göstermektedir.
| Kesme kosulları |
| Çok ince, kuruçim | İnce, kuru çim | Normal, sikiçim |
| 6cm4cm | 8cm4cm | 15cm4cm |
| Kesme performansı (Rotak 34 LI) |
| 300 m2'ye kamar | 150 m2'ye kamar | 100 m2'ye kamar |
| Kesme performansı (Rotak 37 LI) |
| 300 m2'ye kamar | 150 m2'ye kamar | 100 m2'ye kamar |
| Kesme performansı (Rotak 43 LI) |
| 300 m2'ye kamar | 150 m2'ye kamar | 100 m2'ye kamar |
İşletme süresini artırmak için Bosch Bahçe Aletleri için yetkili bir servisten yedek bir akü alınabilir.
Hata arama
Aşağıdaki tablo, aletiniz doğru çalışmayacak olursa ortaya çıkacak olan hata göstergelerini ve bunların giderilme yollarını göstermektedir. Eğer bu önlemlerle sorunu ortadan kaldıramazsanız yetkili servise başvurun.
Dikkat: Hata arama işleminden önce aleti kapatın ve akım devresi kesiciyi çözün.
| Hata güstergesi | Olası neden | Giderilme yolu |
| Makine calismayor | Tikanma olabilir | Makininen altın kontrl edin, gerekiyorsa tıkanmayı giderin (daima bahç)eldivenleri kullanın) |
| Akü tam olarak-SAşj edilmemisi | Akünün-SAşırj |
| Akü重点领域 olarak takilmamı | Akünün yerleştinilmesi |
| Akümdevresi kesecişi icindeksi sigorta arizalıyanlış | Müşteri servisine basvu run |
| Çimler;cok uzun | Başlangkık yiodeskılmek icin daha buyuk kesme yükseligi ayarlayin ve makineyi devirin |
| Motor koruma sistemi devreye girmiş durumda | Motoru soğutun ve daha buyuk kesme yükseligi ayarlayin |
| Akü;cok soğuk veya;cok sıçak | Aküyü isitn veya soğutun |
| Akümdevresi kesecişi dioğru veya tam olarak yerleştinilmemı | Doğru yerleştinirin |
| Anahartlama koluna basılıncan motorkıçık birGPCikme suresi ile calışyor | Motoru yaniden calışirmak icin anahartlama koluna yaklaşık 1-3saniye sure ile basın |
| Motor calismayor ve tekrar stop ediyor | Akü tam olarak-SAşj edilmemisi | Akünün-SAşırj |
| Akümdevresi kesecişi dioğru veya tam olarak yerleştinilmemı | Doğru yerleştinirin |
| Akü doğru olarak takilmamı | Akünün yerleştinilmesi |
| Akü;cok soğuk veya;cok sıçak | Aküyü isitn veya soğutun Daha buyuk kesme yükseligi ayarlayin |
| Makine kesintili calismayor | Makinenin icin kablo sisteminde hata var | Müşteri servisine basvu run |
| Motor koruma sistemi devreye girmiş durumda | Motoru soğutun ve daha buyuk kesme yükseligi ayarlayin |
| Makine arkasindodecessun olmayan kesme profil bilirakıyor ve/veya Motor agrı calişiyor | Kesme:yükbkligiçok)dusuk | Daha:yükb kese m:yükbkligiayaralayin(Bakınüz:"Kesme:yükbkligin ayarlanması") |
| Bicaklar korelmiş | Bicakdehyistirme(Bakınüz:"Bicaklarinbakımlı") |
| Tikanma olabilir | Makinenin altınti kontrl edin,gerekiyorsa tıkanmayi giderin(daima bahçé eldivenleri kullanı) |
| Bicaklar yanlış takilmiş | Bicaklari不得不ru takin(Bakınüz:"Bicaklarinbakımlı") |
| Kesme performansı(akü,isletme suresi)yeterlidehyil | Kesme:yükbkligiçok)dusuk | Daha:yükb kese m:yükbkligiayarlayin ve yavaş tempoylaçalısin |
| Çimlerçok yükbsek | Daha:yükb kese m:yükbkligiayarlayin ve yavaş tempoylaçalısin |
| Çimlerçok ileslak veyanemli | Çimlerkuruyuncaya kadabekleyin ve yavaş tempo ileçalısin |
| Çimlerçok sik | Daha:yükb kese m:yükbkligiayarlayin,daha yavaş tempoylaçalısin ve daha sik biçme yapın |
| Bosch Bahçemeletleri icin yetkilibir Bosch Mûşteri Servisinden yedek akü alnabilir | Müşteri servisine basvurun |
| Makine acıldıktansonrakesici bicaklar dōnmüyor | Bicaklari dinmesiçim tarafindan engelleniyor | Makineyi kapatınTıkanmaya giderin (daima bahçé eldivenleri kullanı) |
| Bicak somunu/-civatasıgevseyek | Bicak somunu/-civatası sikiin |
| Aşırı titresim ve gürültuvar | Bicak somunu/-civatasıgevseyek | Bicak somunu/-civatası sikiin |
| Bicaklarkhasarlı | Bicakdehyistirme |
| Şarı islemimumkündehyil | Akükontaklari kirlı | Akükontaklari ntemizleyin;örneğin aküyü bircaç kez takip;cikkarak.Gerekiyorsa aküyuyenileyin |
| Aküarizalı;cünküakü icinde biriletken kesintisi(tekil hücrede)var | Aküyuyenileyin |
| Şebeke fişi prise takild.dktan
sonra LED böstergeleri 18 veya
19 yanım;yor | Şarç cihazınin Şebeke fişi takılı
değil vya.Doğru takılıdehyil | Şebeke fişi tam olarak prisiz
takin |
| Priz, Şebeke kablosu vya Şarj
cihazı arizalı | Şebeke gerilimi kontrl edin ve
gerekiyorsa Şarj cihazını Bosch
Elektrikli El Aletleri icin yetkili
bir Müşteri Servisinde kontrl
ettirin |
Bakım ve servis
Bakım ve temizlik
Dikkat! Hata arama işleminden önce aleti kapatın ve akım devresi kesiciyi çözün ve akü ile çim tutma sepetini çıkarın. Keskin bıçakların alanında meşgul olurken veya çalışırken daima bahçe eldivenleri kullanın.
Açıklama: Aleti uzun süre ve güvenilir biçimde kullanabilmek için aşağıdaki bakım işlemlerini düzenli aralıklarla tekrarlayın.
Makineyi, görünürdeki gevşek veya hasarlı bağlantılar, gevşek bağlantılar ve aşınmış veya hasarlı parçalar açısından düzenli aralıklarla kontrol edin.
Kapak ve koruyucu donanımların hasarsız olup olmadıklarını, doğru olarak takılıp takılmadıklarını kontrol edin. Aleti kullanmaya başlamadan önce gerekli görülebilecek bakım ve onarım işlerini gerçekleştirin.
Dikkatli yürütülen üretim ve test yöntemlerine rağmen aletiniz arıza yapacak olursa, onarımın mutlaka Bosch Bahçe Aletleri için yetkili bir serviste yapılması gerekir.
Bütün başvuru ve yedek parça siparişlerinizde lütfen aletinizin tip etiketi üzerindeki 10 haneli ürün kodunu belirtiniz.
Bıçakların bakımı
Dikkat! Hata arama işleminden önce aleti kapatın ve akım devresi kesiciyi gevşetin ve akü ile çim tutma şeridini çıkarın. Keskin bıçakların alanında meşgul olurken veya çalışırken daima bahçe eldivenleri kullanın.
Bıçakları kontrol etmek için makineyi sağ tarafa yatırın. Körelmiş veya hasar görmüş bıçağı değiştirin.
Bıçağı şu şekilde değiştirin:
Tahriki tespit etmek için deliğe 26 bir tornavida (alet ekinde teslim edilmez) yerleştirin. Bahçe eldivenleri (alet ekinde teslim edilmez) kullanarak bıçağı 30 tutun ve anahtarla (alet ekinde teslim edilmez) bıçak civatasını 29, bıçak diskini 28 ve bıçağı 30 sökün.
Bıçağı 30, bıçak diski 28 ve bıçak civatası 29 ile tespit edin. Bıçak civatası 29 sıkmadan önce bıçağın doğru olarak takıldığından emin olun (Sembol görünür olmalıdır, bakınız: şekil).
Makineyi çalıştırmadan önce tornavidayı çıkardığınızdan emin olun.
Bıçağı ve bıçak civatasını takma esnasında yağlamayın.
Akü bakımı
Dikkat! Hata arama işleminden önce aleti kapatın ve akım devresi kesiciyi gevşetin ve akü ile çim tutma şeridini çıkarın. Keskin bıçakların alanında meşgul olurken veya çalışırken daima bahçe eldivenleri kullanın.
Aküden optimum ölçüde yararlanabilmek için aşağıdaki uyarı ve önlemlere uyun:
- Aküyü nemden ve sudan koruyun.
- Aküyü 0-45 derece arasında bir sıcaklıkta saklayın. Örneğin aküyü yaz aylarında otomobil içinde bırakmayın.
- Doğrudan güneş ışığı altında aküyü alet içinde bırakmayın.
- Akünün saklanması için optimum sıcaklık 5 derecedir.
- Akünün havalandırma aralıklarını düzenli olarak yumuşak, temiz ve kuru bir fırça ile temizleyin.
Şarj işleminden sonra çok kısa süre çalışılabiliyorsa akü ömrünü tamamlamış ve değiştirilmesi gerekiyor demektir.
Çalışmadan sonra/Saklama
Makinenin dışını yumuşak bir fırça ve bezle sadece su ile temizleyin. Su ve çözücü madde veya polisaj maddesi kullanmayın. Özellikle havalandırma aralıklarındakiler olmak üzere bütün çim kalıntılarını ve parçacıkları temizleyin.
Makineyi sağ tarafa yatırın ve bıçak alanını temizleyin. Sıkışan çim kesiklerini bir tahta veya plastik parçası ile çıkarın.
Keskin bıçakların alanında meşgul olurken veya çalışırken daima bahçe eldivenleri kullanın.
Makineyi kuru bir yerde saklayın. Makinenin üstüne başka bir nesne koymayın. Yerden tasarruf etmek için tutamağı tam olarak katlayın.
Tutamağın alt ve üst parçalarını açarken veya üst üste katlarken akım kablosunun sıkışmamasına dikkat edin. Tutamağı yere atmayın.
Alet saklanırken çim toplama sepeti çıkarılır.
Aksesuar
Kesici bıçak
Rotak 34 LI. .F016800288
Rotak 37 LI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rotak 43 LI. .F016800278
Müşteri servisi ve müşteri danışmanlığı
Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlar. Demonte görünüşler ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz:
Bosch müşteri servisi timi satın alacağınız ürünün özellikleri, bu ürünün kullanımı ve ayar işlemleri hakkındaki sorularınız ile yedek parçalarına ait sorularınızı memnuniyetle yanıtlar.
Türkçe
Akü UN-Kitapçığı ST/SG/AC.10/11/Rev.3 Kısım III, alt bölüm 38.3'e göre test edilmiştir. Akünün ayrıca iç basınç, kısa devre, zorlama ile kırılma ve tehlikeli geri akıma karşı etkin koruma sistemi vardır.
Akü içinde bulunan lityum miktarı yasal sınırların altındadır. Bu nedenle akü ne tek başına ne de bir alet içinde iken ulusal ve uluslararası tehlikeli madde kapsamına girer. Ancak çok sayıda akünün naklinde tehlikeli madde hükümleri önem kazanabilir. Bu gibi durumlarda özel koşulların sağlanması (örneğin ambalajda) gerekli olabilir. Bu konuda daha ayrıntılı bilgiyi aşağıdaki İnternet adresinde İngilizce olarak bulabilirsiniz: http://purchasing.bosch.com/en/start/ Allgemeines/Download/index.htm.
Tasfiye
Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu bir yöntemle tasfiye edilmek üzere tekrar kazanım merkezine gönderilmelidir.
Sadece AB üyesi ülkeler için:
Elektrikli el aletini evsel çöplerin içine atmayın!
Elektrikli el aletleri ve eski elektronik aletlere ilişkin 2002/96/AT sayılı Avrupa Birliği yönetmeliği ve bunların tek tek ülkelerin hukuk
larına uyarlanması uyarınca, kullanım ömrünü tamamlamış elektrikli el aletleri ayrı ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanım merkezlerine gönderilmek zorundadır.
Aküler/Bataryalar:
Li-Ion:
Lütfen bölüm “Nakliye”, sayfa içindeki uyarılara uyun 193.
Aküleri ve bataryaları evsel çöplerin içine, ateşe ya da suya atmayın. Aküler ve bataryalar toplanmak, tekrar kazanım işlemine tabi tutulmak ve çevre dostu bir yöntemle tasfiye edilmek zorundadır.
Sadece AB üyesi ülkeler için:
91/157/AET Yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler ve bataryalar yeniden kazanım işlemine tabi tutulmak zorundadır.
Değişiklik haklarımız saklıdır.
Ne koristiti uredjaj na kiši ili izlagati kiši.
Zaštitite se od električnog udara.
Priključni kabl držite dalje od noževa.
Upotrebljavajte uredjaj za punjenje samo u suvim prostorijama.
Ürünü yağmura maruz bırakmayın veya yağmurda kullanmayın.
