Typ produktu	Bezdrátová sekačka na trávu
Značka	BOSCH
Model	ROTAK 37 LI
Šířka sečení	37 cm
Výška sečení	20 až 70 mm (7 poloh)
Objem sběrného koše	40 l
Maximální hmotnost	13,0 kg
Napájení	Lithium-iontová baterie 36 V (20 článků)
Doba nabíjení	60 min
Nabíječka	AL 3640 CV Professional (36 V, 4,0 A)
Hladina akustického tlaku	81 dB(A)
Garantovaná hladina akustického výkonu	< 90 dB(A)
Vibrace (ruka-paže)	< 2,5 m/s²
Hlavní funkce	Rotující nožový sekání, centrální nastavení výšky, kartáč na trávu pro sečení okrajů, sběrný koš
Bezpečnost	Bezpečnostní spínač, brzda motoru, ochrana proti nechtěnému restartu, odpojovač
Údržba a čištění	Čistěte ventilační otvory, kontrolujte nože, vyměňte nůž, pokud je opotřebovaný nebo poškozený
Náhradní díly a opravitelnost	Náhradní nůž ref. F 016 800 277, baterie a nabíječka k dispozici v servisu Bosch
Rozsah provozní teploty	0 °C až 45 °C
Skladovací teplota baterie	0 °C až 45 °C (ideálně 5 °C)
Dodávané příslušenství	Řídítka, sběrný koš (3 díly), nabíječka, baterie, odpojovač, kabelové spony, návod

Často kladené otázky - ROTAK 37 LI BOSCH

Jak nabíjet baterii sekačky ROTAK 37 LI?

Vložte baterii do nabíječky AL 3640 CV Professional a připojte nabíječku do síťové zásuvky. Zelená kontrolka LED během rychlého nabíjení bliká. Když všechny 3 zelené LED svítí trvale, je baterie plně nabitá (asi 60 min). Nabíjení je možné pouze při teplotě 0 °C až 45 °C.

Jak nastavit výšku sečení?

Zastavte sekačku a počkejte, až se nůž úplně zastaví. Zatlačte páku nastavení výšky sečení dovnitř a posuňte ji dopředu nebo dozadu, přičemž sekačku nakloňte, abyste nastavili požadovanou výšku (7 poloh od 20 do 70 mm). Pro dosažení 20 mm sejměte krytku, jak je uvedeno v návodu.

Jak vyměnit nůž sekačky?

Odpojte baterii a vyjměte odpojovač. Používejte zahradnické rukavice. Položte sekačku na pravý bok. Zasuňte šroubovák do blokovacího otvoru. Povolte šroub nože (klíč není součástí), vyjměte podložku a nůž. Namontujte nový nůž (ref. F 016 800 277) ve správném směru (symbol viditelný) a utáhněte šroub. Před opětovným spuštěním vyjměte šroubovák.

Co dělat, když sekačka nenastartuje?

Zkontrolujte, zda je baterie správně vložena a nabita. Ujistěte se, že je odpojovač správně zapnutý. Zkontrolujte, zda noži nic nebrání. Pokud problém přetrvává, nechte vychladnout motor nebo baterii, pokud jsou příliš horké/studené. Prohlédněte si tabulku odstraňování problémů v návodu.

Jaká je výdrž baterie?

Výdrž závisí na výšce sečení, hustotě a vlhkosti trávy. Za normálních podmínek (jemná suchá tráva, výška sečení 4 cm) může posečená plocha dosáhnout až 300 m² na jedno nabití. U husté a vysoké trávy může klesnout na 100 m².

Jak čistit sekačku?

Před čištěním vyjměte baterii a odpojovač. Očistěte vnější povrch měkkým suchým hadříkem. Nepoužívejte vodu ani rozpouštědla. Vyčistěte ventilační otvory měkkým kartáčem. U nože odstraňte zbytky trávy kusem dřeva nebo plastu, přičemž používejte rukavice.

Jak sestavit sběrný koš?

Koš se skládá ze tří částí: horní části a dvou spodních částí. Při sestavování zacvakněte výstupky, začněte zezadu a poté zepředu. Ujistěte se, že všechny výstupky jsou řádně zajištěny. Pro montáž na sekačku zvedněte nárazník a zavěste koš.

Co dělat, když stroj neobvykle vibruje?

Okamžitě zastavte stroj a vyjměte baterii. Zkontrolujte, zda je šroub nože řádně utažen. Zkontrolujte nůž: pokud je poškozený nebo tupý, vyměňte jej. Pokud vibrace přetrvávají, kontaktujte servis Bosch.

Jak uskladnit sekačku na zimu?

Pečlivě očistěte sekačku. Vyjměte baterii a skladujte ji samostatně na suchém místě při teplotě 0 °C až 45 °C. Sekačku uložte na suché místo, nejlépe se sklopenými řídítky pro úsporu místu. Nepokládejte na ni těžké předměty.

Jaké jsou důležité bezpečnostní symboly na stroji?

Symboly zahrnují: přečtěte si návod, dodržujte bezpečnou vzdálenost, pozor na nože, odpojte baterii před údržbou, nepoužívejte v dešti. Jsou podrobně vysvětleny na začátku návodu.

NÁVOD K OBSLUZE ROTAK 37 LI BOSCH

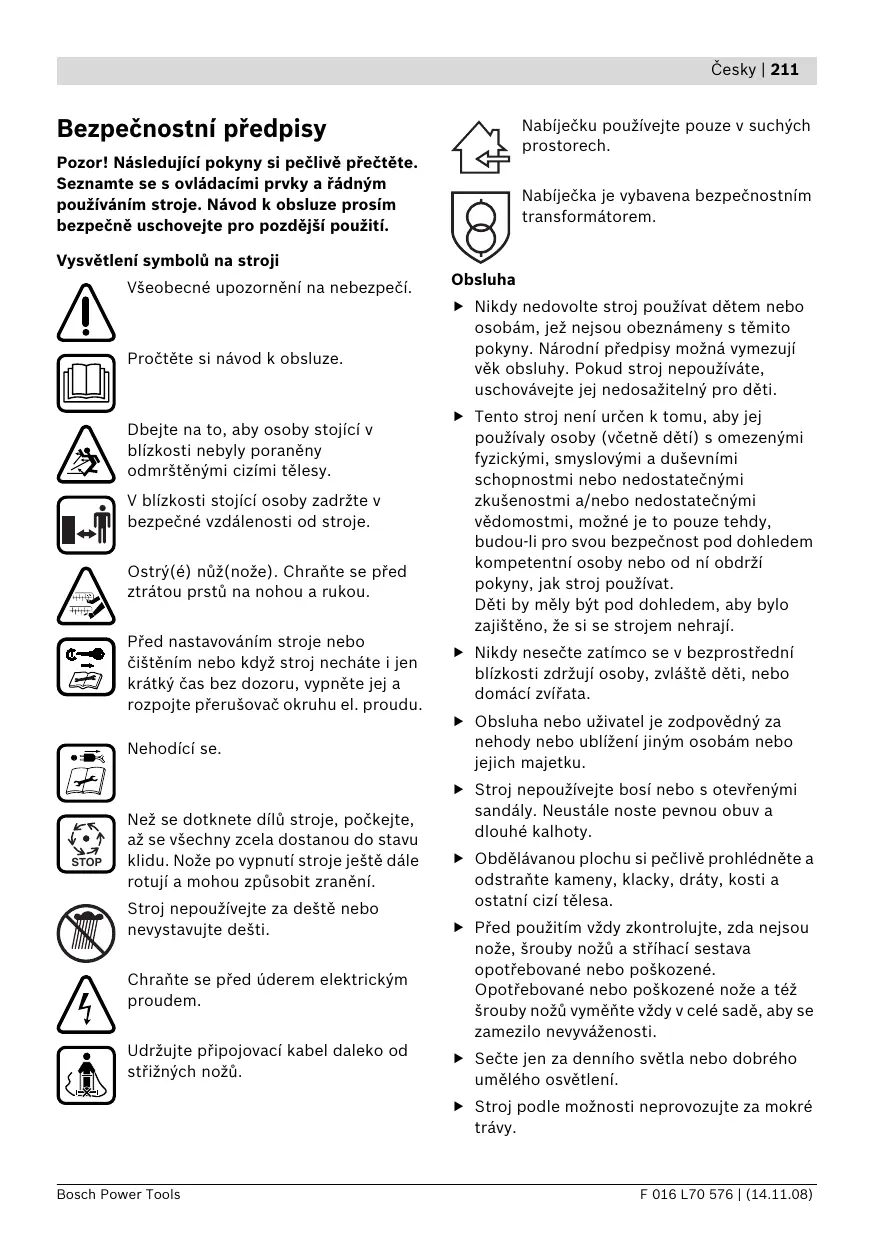

Bezpečnostní předpisy

Pozor! Následující pokyny si pečlivě přečtěte. Seznamte se s ovládacími prvky a řádným používáním stroje. Návod k obsluze prosím bezpečně uschovejte pro pozdější použití.

Vysvětlení symbolů na stroji

Všeobecné upozornění na nebezpečí.

Přečtěte si návod k obsluze.

Dbejte na to, aby osoby stojící v blízkosti nebyly poraněny odmrštěnými cizími tělesy.

V blízkosti stojící osoby zadržte v bezpečné vzdálenosti od stroje.

Ostrý(é) nůž(nože). Chraňte se před ztrátou prstů na nohou a rukou.

Při nastavování stroje nebo čištění nebo když stroj necháte i jen krátký čas bez dozoru, vypněte jej a rozpojte přerušovač okruhu el. proudu.

Nehodící se.

Než se dotknete dílů stroje, počkejte, až se všechny zcela dostanou do stavu klidu. Nože po vypnutí stroje ještě dále rotují a mohou způsobit zranění.

Stroj nepoužívejte za deště nebo nevystavujte dešti.

Chraňte se před úderem elektrickým proudem.

Udržujte připojovací kabel daleko od střižných nožů.

Nabíječku používejte pouze v suchých prostorech.

Nabíječka je vybavena bezpečnostním transformátorem.

Obsluha

Nikdy nedovolte stroj používat dětem nebo osobám, jež nejsou obeznámeny s těmito pokyny. Národní předpisy mohou vymezovat věk obsluhy. Pokud stroj nepoužíváte, uschovávejte jej nedosažitelný pro děti. Tento stroj není určen k tomu, aby jej používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými a duševními schopnostmi nebo nedostatečnými zkušenostmi a/nebo nedostatečnými vědomostmi, možné je to pouze tehdy, budou-li pro svou bezpečnost pod dohledem kompetentní osoby nebo od ní obdrží pokyny, jak stroj používat. Děti by měly být pod dohledem, aby bylo zajištěno, že si se strojem nehrají. Nikdy sečte, zatímco se v bezprostřední blízkosti zdržují osoby, zvláště děti, nebo domácí zvířata. Obsluha nebo uživatel je zodpovědný za nehody nebo ublížení jiným osobám nebo jejich majetku. Stroj nepoužívejte bosí nebo s otevřenými sandály. Neustále noste pevnou obuv a dlouhé kalhoty. Obdělávanou plochu si pečlivě prohlédněte a odstraňte kameny, klacky, dráty, kosti a ostatní cizí tělesa. - Před použitím vždy zkontrolujte, zda nejsou nože, šrouby nožů a střihací sestava opotřebované nebo poškozené. Opotřebované nebo poškozené nože a také šrouby nožů vyměňte vždy v celé sadě, aby se zamezilo nevyváženosti. Sečte jen za denního světla nebo dobrého umělého osvětlení. Stroj pokud možno neprovozujte za mokré trávy.

Neustále choďte klidně, nikdy rychle neběhejte. Nikdy neprovozujte stroj s vadnými ochrannými přípravky, kryty nebo bezpečnostními zařízeními, jako např. s vadnou ochranou proti odmrštění a/nebo vadným sběrným košem na trávu. Práce na svazích může být nebezpečná. - Nešečte žádné obzvlášť příkré stráně. - Na skloněných plochách nebo na mokré trávě dbejte neustále na bezpečnou stopu. - Na skloněných plochách sečte vždy napříč a nikdy směrem nahoru a dolů. - Při změně směru na svazích si počínejte nanejvýš opatrně. Při chůzi pozpátku nebo při tažení stroje si počínejte nanejvýš opatrně. Stroj posunujte při sečení vždy kupředu a nikdy ho netáhněte k tělu. Nože musejí stát, když musíte stroj pro přepravu naklopit, když přejíždíte plochy neosázené trávou a když stroj přepravujete k od sečené oblasti. Stroj při zapnutí nebo rozběhu motoru nenaklánějte, ledaže by to bylo potřeba ke startu ve vysoké trávě. V tom případě nadzdvihněte jen tolik, jak je nezbytně nutné, od obsluhy odvrácenou stranu stlačením rukojeti dolů. Dbejte na to, aby se Vaše ruce nacházely na rukojeti, když stroj opět spouštíte dolů. Stroj zapněte jak je popsáno v návodu k provozu a dbejte na to, aby byly Vaše nohy vzdáleny dostatečně daleko od rotujících dílů. Nedávejte své ruce a nohy do blízkosti nebo pod rotující díly. Když pracujete se strojem, udržujte odstup vůči chrlící zóně. Nikdy nezvedejte resp. nenoste stroj s běžícím motorem.

Přerušovač okruhu el. proudu Rozpněte:

• vždy, když se od stroje vzdálíte,
• před odstraněním zablokování,
• když stroj kontrolujete, čistíte nebo na něm pracujete,
• po kolizi s cizím tělesem. Stroj okamžitě zkontrolujte na poškození a nechte jej, je-li to nutné, opravit,
• když stroj začne neobvykle vibrovat (okamžitě zkontrolovat).

Údržba

Zajistěte pevné dosednutí všech matic, čepů a šroubů, tím je zaručen bezpečný pracovní stav stroje. Pravidelně kontrolujte stav a opotřebení sběrného koše na trávu. Stroj kontrolujte a opotřebované nebo poškozené díly pro jistotu nahraďte. Používejte výhradně pro stroj určené žací nože. Zajistěte, aby vyměněné díly pocházely od firmy Bosch. Když manipulujete nebo pracujete v oblasti ostrých nožů, vždy noste zahradní rukavice.

Upozornění pro optimální zacházení s akumulátorem

Dříve než nasadíte akumulátor, zajistěte, aby byl stroj vypnutý. Nasazení akumulátoru do stroje, který je zapnutý, může vést k úrazům. Chraňte nabíječku před deštěm a vlhkem. Vniknutí vody do nabíječky zvyšuje riziko úrazu elektrickým proudem. Akumulátory nabíjejte pouze v nabíječkách, jež jsou doporučeny výrobcem. Pro nabíječku, která je vhodná pro určitý druh akumulátoru, existuje nebezpečí požáru, je-li používána s jinými akumulátory. Nenabíjejte žádné cizí akumulátory. Nabíječka je vhodná pouze k nabíjení akumulátorů Li-ion firmy Bosch s napětími uvedenými v technických datech. Jinak existuje nebezpečí požáru a výbuchu. Udržujte nabíječku čistou. Znečištěním vzniká nebezpečí úrazu elektrickým proudem.

▷ Před každým použitím zkontrolujte nabíječku, kabel a zástrčku. Pokud zjistíte závady, nabíječku nepoužívejte. Nabíječku sami neotvírejte a nechte ji opravit pouze kvalifikovaným odborným personálem a originálními náhradními díly. Poškozená nabíječka, kabel a zástrčka zvyšují riziko úrazu elektrickým proudem. Nabíječku neprovozujte na hořlavém podkladu (např. papír, textil apod.) nebo v hořlavém prostředí. Z důvodu zahřívání nabíječky, které vzniká při nabíjení, existuje nebezpečí požáru. Ve strojích používejte pouze k nim určené akumulátory. Použití jiných akumulátorů může vést k poranění a k nebezpečí požáru. Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které by mohly způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek opáleniny nebo požár. ▷ Při špatném použití může z akumulátoru vytéci kapalina. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte navíc i lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny. Neotvírejte akumulátor. Existuje nebezpečí zkratu. ▷ Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením a ohněm. Existuje nebezpečí exploze. ▷ Akumulátor nezkratujte. Existuje nebezpečí exploze. ▷ Při poškození a nesprávném použití akumulátoru mohou vystupovat páry. Přivádějte čerstvý vzduch a při potížích vyhledejte lékaře. Páry mohou dráždit dýchací cesty. Akumulátor chraňte před vlhkostí a vodou. ▷ Akumulátor skladujte pouze v rozsahu teploty od 0 °C do 45 °C. Nenechávejte akumulátor ležet např. v létě v autě. - Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.

Funkční popis

Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Určující použití

Stroj je určen k sečení trávníku v soukromém sektoru.

Obsah dodávky

Vyjměte stroj opatrně z obalu a zkontrolujte, zda jsou následující díly kompletní:

• Travní sekačka s rukojetí 1 dolní díl rukojeti
• 2 šrouby
• 2 křídlové matice
• 2 šrouby do plechu
• 2 poloviny sběrného koše na trávu (Rotak 34/37 LI)
• 3 díly sběrného koše na trávu (Rotak 43 LI)
• 2 kabelové klipsy Nabíječka
• Přerušovač okruhu el. proudu
• Akumulátor/akumulátory*
• Návod k obsluze

*specifické podle výrobku

Pokud díly chybí nebo jsou poškozené, obraťte se prosím na svého prodejce.

Stroj váží ve zcela smontovaném stavu přibližně 12,8–13,8 kg. Podle potřeby si pro vyjmutí stroje z obalu přiveďte pomoc.

Když stroj vyjímáte z obalu nebo nesete k trávníku, dávejte pozor na ostré nože.

Zobrazené součásti

1 Spínačka 2 Bezpečnostní knoflík 3 Horní díl rukojeti 4 Sběrný koš na trávu 5 Ochrana proti odmrštění 6 Dolní díl rukojeti 7 Kryt akumulátoru 8 Akumulátor 9 Ventilační otvory

10 Kola

11 Hrábě

12 Páčka výšky střihu 13 Tlačítko ukazatele stavu nabití 14 Ukazatel stavu nabití akumulátoru 15 Ukazatel kontroly teploty 16 Nabíjecí šachta 17 Nabíječka 18 Červený ukazatel LED na nabíječce 19 Zelený ukazatel LED na nabíječce 20 Síťová zástrčka** 21 Sériové číslo

**specifické podle země

Travní sekačka		Rotak 34 LI	Rotak 37 LI	Rotak 43 LI
Objednaci Číso		3 600 H81 ...	3 600 H81 ...	3 600 H81 ...
Šířka nože	cm	34	37	43
Výška střihání	mm	20 – 70	20 – 70	20 – 70
Objem, sběrný koš na trávu	l	40	40	50
Hmotnost (max.)	kg	12,8	13,0	13,8
Sériové Číso		viz sériové Číso 21 (typový štǐtek) na stroji
Akumulátor		Li-Ion	Li-Ion	Li-Ion
Objednaci Číso		2 607 336 107	2 607 336 107	2 607 336 107
Jmenovité napětí	V	36	36	36
Doba nabijení (vybitý akumulátor)	min	60	60	60
Počet Článků akumulátoru		20	20	20
Nabíječka		AL 3640 CV Professional	AL 3640 CV Professional	AL 3640 CV Professional
Objednaci Číso		2 607 225 ...	2 607 225 ...	2 607 225 ...
Jmenovité napětí	V	36	36	36
Nabíjecí proud	A	4,0	4,0	4,0
Dovolený rozsah teploty nabijení	°C	0 – 45	0 – 45	0 – 45
Hmotnost podle EPTA-Procedure 01/2003	kg	1,0	1,0	1,0
Třída ochrany		☐/II	☐/II	☐/II

Informace o hluku a vibracích Rotak 34/37 LI

Naměřené hodnoty zjištěné podle 2000/14/ES (výška 1,60 m, vzdálenost 1,0 m) a EN ISO 5349. Hodnocená hladina hluku stroje činí typicky: hladina akustického tlaku 81 dB(A); garantovaná hladina akustického výkonu nižší než 90 dB(A). Nepřesnost K=0.74 dB.

Naměřené hodnoty zjištěné podle 2000/14/ES (výška 1,60 m, vzdálenost 1,0 m) a EN ISO 5349.

Hodnocená hladina hluku stroje činí typicky: hladina akustického tlaku 81 dB(A); garantovaná hladina akustického výkonu nižší než 91 dB(A). Nepřesnost K = 0,74 dB.

Vibrace paže jsou typicky nižší než 2,5 m/s².

Prohlášení o shodě

Rotak 34/37 LI

Prohlašujeme ve výhradní odpovědnosti, že v odstavci „Technická data“ popsaný výrobek je v souladu s následujícími normami nebo normativními dokumenty: EN 60335, EN 50338 (akumulátorový stroj) a EN 60335 (nabíječka akumulátorů) podle ustanovení směrnic 2006/95/ES, 2004/108/ES, 98/37/ES (do 28.12.2009), 2006/42/ES (od 29.12.2009), 2000/14/ES.

2000/14/ES: naměřená hladina akustického výkonu 90 dB(A). Metoda posouzení shody podle dodatku VI.

Rotak 43 LI

Prohlašujeme ve výhradní odpovědnosti, že v odstavci „Technická data“ popsaný výrobek je v souladu s následujícími normami nebo normativními dokumenty: EN 60335, EN 50338 (akumulátorový stroj) a EN 60335 (nabíječka akumulátorů) podle ustanovení směrnic 2006/95/ES, 2004/108/ES, 98/37/ES (do 28.12.2009), 2006/42/ES (od 29.12.2009), 2000/14/ES.

2000/14/ES: naměřená hladina akustického výkonu 90 dB(A). Metoda posouzení shody podle dodatku VI.

Jmenované místo:

SRL, Sudbury, England, Nr. 1088

Technická dokumentace u:

▶ Pozor! Před pracemi údržby nebo čištění stroj vypněte, rozpojte přerušovač okruhu el. proudu a odstraňte akumulátor. Totéž platí, pokud se elektrický kabel poškodí, nařízne nebo zamotá. Poté, co byl stroj vypnut, se ještě několik sekund nože dále otáčejí. ▶ Pozor - nedotýkejte se rotujícího střižného nože.

Nabíjení akumulátoru

Dbejte síťového napětí: Napětí zdroje proudu musí souhlasit s údaji na typovém štítku přístroje. Přístroje označené 230 V lze provozovat i na 220 V/240 V.

Používejte pouze dodanou nabíječku. Jen tato nabíječka je vyladěná na akumulátory Li-ion použité u Vašeho stroje.

Akumulátor je vybavený kontrolou teploty, jež dovolí nabíjení pouze v rozsahu teploty mezi 0 °C a 45 °C. Tím se dosáhne vysoké životnosti akumulátoru.

Upozornění: Akumulátor se expeduje částečně nabitý. Pro zaručení plného výkonu akumulátoru jej před prvním nasazením v nabíječce zcela nabijte.

Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít. Přerušení procesu nabíjení nepoškozuje akumulátor.

Akumulátor Li-ion je při nasazení ve stroji chráněn proti hlubokému vybití. Při vybitém akumulátoru se stroj ochranným obvodem vypne a nelze jej už provozovat.

• Po automatickém vypnutí stroje už dále netlačte na spínač. Akumulátor se může poškodit.

Proces nabíjení

Proces nabíjení začíná, jakmile je síťová zástrčka nabíječky zastrčena do zásuvky a akumulátor 8 do nabíjecí šachty 16.

Díky inteligentnímu způsobu nabíjení se automaticky rozpozná stav nabití akumulátoru a v závislosti na teplotě a napětí akumulátoru se nabije právě optimálním nabíjecím proudem.

Tím se šetří akumulátor a zůstává při uložení v nabíječce vždy zcela nabitý.

Sledování procesu nabíjení je signalizováno ukazateli LED 18 resp. 19:

Proces rychlonabíjení

Proces rychlonabíjení je signalizován blikáním zeleného ukazatele LED 19.

Během procesu nabíjení se tři zelené kontrolky LED po sobě krátce rozsvěcují a zhasínají. Akumulátor je plně nabitý, když tyto tři zelené kontrolky LED svítí trvale. Asi 5 minut poté, co byl akumulátor plně nabit, tři zelené kontrolky LED opět zhasnou.

Upozornění: Proces rychlonabíjení je možný jen tehdy, když je teplota akumulátoru v přípustném rozsahu nabíjecí teploty, viz odstavec „Technická data".

Nabity akumulátor

Trvalé světlo zeleného ukazatele LED 19 signalizuje, že akumulátor je zcela nabitý.

Navíc se ozve na dobu cca 2 sekund signální tón, který akusticky signalizuje plné nabití akumulátoru.

Akumulátor lze následně odejmout k okamžitému použití.

Bez nasazeného akumulátoru signalizuje trvalé světlo zeleného ukazatele LED 19, že je síťová zástrčka zastrčena do zásuvky a nabíječka je připravena k provozu.

Teplota akumulátoru pod 0 °C nebo přes 45 °C

Trvalé světlo červeného ukazatele LED 18 signalizuje, že teplota akumulátoru leží vně rozsahu teploty pro

rychlonabíjení 0°C - 45°C. Jakmile se dosáhne přípustného rozsahu teploty, přepne nabíječka automaticky na rychlonabíjení.

Leží-li teplota akumulátoru vně přípustného rozsahu teploty nabíjení, svítí při nasazení do nabíječky červená LED akumulátoru.

Nabíjecí proces není možný

Existuje-li jiné narušení procesu nabíjení, pak je to signalizováno blikáním červeného ukazatele LED 18.

Proces nabíjení nelze nastartovat a nabíjení akumulátoru není možné (viz „Hledání závad“).

Upozornění k nabíjení

Při nepřetržitých popř. několikrát po sobě následujících nabíjecích cyklech bez přerušení se může nabíječka zahřát. To však není znepokojující a nepoukazuje to na technickou závadu nabíječky.

Výrazně nižší provozní doba po nabití ukazuje, že je akumulátor opotřebován a musí být vyměněn.

Chlazení akumulátoru (Active Air Cooling)

V nabíječce integrované řízení ventilátoru sleduje teplotu vloženého akumulátoru. Leží-li teplota akumulátoru nad 30 °C, je akumulátor ventilátorem ochlazován na optimální teplotu nabíjení. Zapnutý ventilátor vytváří ventilační šum.

Pokud ventilátor neběží, pak leží teplota akumulátoru v optimálním rozsahu teploty nabíjení nebo je ventilátor vadný. V tom případě se prodlužuje doba nabíjení akumulátoru.

Montáž

Akumulátor a/nebo přerušovač okruhu el. proudu vložte teprve tehdy, když je stroj zcela smontovaný. Dbejte při rozkládání nebo skládání horní/dolní rukojeti na to, aby nebyl přiskřípnutý elektrický kabel. Rukojeť nenechte spadnout.

Montáž rukojeti A

1 Vložte dolní díl rukojeti 6 do k tomu určených otvorů a zajistěte jej pomocí šroubů do plechu. Upozornění: Horní díl rukojeti 3 je výškově přestavitelný. Rukojeť namontujte do polohy I nebo II. Horní díl rukojeti 3 připevněte pomocí šroubů a křídlových matic 22 na dolní tyčovou sestavu 6. Upozornění: Zajistěte, aby byl kabel upevněný na rukojeti pomocí dodaných kabelových klipsů.

Nasazení akumulátoru 3

Páčku krytu akumulátoru 23 vytáhněte nahoru a kryt akumulátoru 7 nadzdvihněte. Akumulátor 8 nasaďte tak, aby slyšitelně zaskočil (klik). Vložte přerušovač okruhu el. proudu 24 jak je zobrazeno. Přesvědčte se, že je správně polohován. Nebude-li se travní sekačka ihned používat, dejte přerušovač okruhu el. proudu 24 jak je zobrazeno do parkovací polohy.

Uzavřete kryt akumulátoru 7.

Páčku krytu akumulátoru 23 vytáhněte nahoru a kryt akumulátoru 7 nadzdvihněte.

Rozpojte přerušovač okruhu el. proudu 24 a dejte je do parkovací polohy.

Páčku krytu akumulátoru 23 vytáhněte nahoru.

Vyjměte akumulátor 8.

Sestavení sběrného koše na trávu

Rotak 34/37 LI C

Sestavte horní díl sběrného koše s dolním dílem zaskočením spon podél okraje. Začněte vzadu a pokračujte dopředu.

Rotak 43 LI D

Sestavte obě poloviny dolního dílu sběrného koše zaskočením spon podél okraje. Začněte vzadu a pokračujte dopředu. Obě části sběrného koše zastrčte dohromady.

Nasazení/odejmutí sběrného koše na trávu

Nadzdvihněte ochranu proti odmrštění 5 a podržte ji v této poloze, abyste mohli sběrný koš na trávu 4 nasadit nebo odejmout.

Pokud nemá být žádná tráva zachycena, lze provozovat travní sekačku bez zavěšeného sběrného koše 4. Ovšem ochrana proti odmrštění 5 pak musí být sklopena dolů.

Nastavení výšky střihu F

▷ Před nastavením výšky střihu zastavte, uvolněte spínací páčku a počkejte, až motor stojí v klidu. Nože po vypnutí motoru ještě dané rotují a mohou způsobit zranění. ▷ Pozor – nedotýkejte se rotujícího střižného nože.

Pro první střih v sezóně by se měla nastavovat velká výška střihu.

Travní sekačku lze nastavit na 7 výšek střihu mezi 35 mm a 70 mm. Aby se nastavila požadovaná výška střihu, zatlačte páčku výšky střihu 12 dovnitř a pohybujte ji dopředu nebo dozadu, zatímco travní sekačku tisknete dolů nebo nadlehčujete.

Odstraněním krytky 25, jak je zobrazeno, lze výšku střihu zredukovat na 20 mm.

Při výšce střihu 20–30 mm se zkracuje doba chodu akumulátoru.

Provoz

Uvedení do provozu

Poté, co byl stroj vypnut, se ještě několik sekund nože dále otáčejí. Než stroj znovu zapnete, počkejte, až se motor a nože zastaví.

Nevypínejte a opět krátce po sobě nezapínejte.

Upozornění: Pro usnadnění rozběhu zatlačte rukojet dolů, aby se přední kola nadzdvihla.

Opět vložte přerušovač okruhu el. proudu 24.

Zapnutí

Stlačte bezpečnostní knoflík 2 a podržte jej stlačený. Zatáhněte spínací páčku 1 proti rukojeti.

Bezpečnostní knoflík 2 uvolněte.

Upozornění: Motor startuje po manipulaci se spínací páčkou 1 s nepatrným časovým zpožděním.

Vypnutí

Uvolněte spínací páčku 1.

Nebude-li travní sekačka obratem používána, dejte přerušovač okruhu el. proudu 24, jak je zobrazeno, do parkovací polohy.

Stroj je vybaven brzdou motoru. Toto ochranné zařízení zabrzdí během několika málo sekund nůž.

Sečení

Chraňte akumulátor před horkem, jako např. před extrémním slunečním zářením a ohněm. Stroj nepracuje pod 0 °C nebo přes 45 °C!

Při přímém slunečním záření nenechávejte akumulátor ve stroji.

Při práci za zvláště těžkých podmínek nepřetěžujte motor.

Při přetížení klesá počet otáček motoru a mění se jeho hluk. V tom případě zastavte, uvolněte spínací páčku 1 a nastavte větší výšku stříhání. Jinak se může snižovat výkon stříhání (doba chodu akumulátoru) a/nebo stroj či akumulátor se mohou poškodit.

Hrábě 11 umožňují sečení povrchu okraje u stěn a na rožích. Dbejte na to, abyste se při sečení povrchu okraje nedotkli hráběmi 11 žádných předmětů.

Pracovní pokyny

Ukazatel stavu nabití akumulátoru (viz hlavní obrázek)

Akumulátor 8 je vybaven ukazatelem stavu nabití 14, který indikuje stav nabití akumulátoru. Ukazatel stavu nabití 14 se skládá ze 3 zelených LED.

Stiskněte tlačítko ukazatele stavu nabití 13, aby se ukazatel stavu nabití 14 aktivoval. Po cca 5 sekundách ukazatel stavu nabití automaticky zhasne.

Stav nabití lze zkontrolovat i při odejmutém akumulátoru.

Ukazatel LED	Kapacità akumulátoru
Trvalé světlo 3 zelené LED	≥ 2/3
Trvalé světlo 2 zelené LED	≥ 1/3
Trvalé světlo 1 zelená LED	≤ 1/3
Blikajćí 1 zelená LED	rezerva

Nesvítí-li po stisknutí tlačítka 13 žádná LED, je akumulátor vadný a musí se vyměnit.

Z bezpečnostních důvodů lze učinit dotaz na stav nabití pouze u stroje stojícího v klidu.

Během procesu nabíjení se tři zelené kontrolky LED po sobě krátce rozsvěcují a zhasínají. Akumulátor je plně nabitý, když tyto tři zelené kontrolky LED svítí trvale. Asi 5 minut poté, co byl akumulátor plně nabit, tři zelené kontrolky LED opět zhasnou.

Ukazatel kontroly teploty (viz hlavní obrázek)

Červená LED ukazatele kontroly teploty 15 signalizuje, že akumulátor nebo elektronika stroje (při nasazeném akumulátoru) nejsou v optimálním rozsahu teploty. V tom případě stroj nepracuje nebo nepracuje s plným výkonem.

Při teplotě přes 70 °C se akumulátor vypne, než se opět dostane do přípustného rozsahu provozní teploty.

Kontrola teploty elektroniky stroje

Červená kontrolka LED 15 svítí při stlačení spínače 1 trvale: Teplota elektroniky stroje činí méně než 5 °C nebo více než 75 °C.

Při teplotě přes 90 °C se elektronika stroje vypne, než se opět dostane do přípustného rozsahu provozní teploty.

Výkon stříhání (doba chodu akumulátoru)

Výkon stříhání (doba chodu akumulátoru) je závislý na vlastnostech trávníku, např. na hustotě trávy, vlhkosti, délce trávy a také výšce stříhání. Časté zapínání a vypínání stroje během procesu sečení rovněž snižuje výkon stříhání (dobu chodu akumulátoru).

Pro optimalizaci výkonu stříhání (doby chodu akumulátoru) se doporučuje sekat častěji, zvětšit výšku stříhání a chodit přiměřeným tempem.

Níže uvedený příklad ukazuje souvislost mezi výškou stříhání a výkonem stříhání ve vztahu k jednomu nabití akumulátoru.

Podmínky stříhání

Velmi řídká, suchá tráva

Řídká, suchá tráva

Normální, hustá tráva

Výkon stříhání (Rotak 34 LI)

až do 300 m²

až do 150 m²

až do 100 m²

Výkon stříhání (Rotak 37 LI)

až do 300 m²

až do 150 m²

až do 100 m²

Výkon střihání (Rotak 43 LI)

až do 300 m²

až do 150 m²

až do 100 m²

Pro zvýšení doby chodu lze zakoupit v autorizovaném servisním středisku pro zahradní nářadí Bosch dodatečný akumulátor.

Hledání závad

Následující tabulka ukazuje příznaky závad a jak můžete učinit nápravu, pokud Váš stroj někdy nepracuje dobře. Pokud s ní nemůžete problém lokalizovat a odstranit, obraťte se na Váš servis.

Pozor: Při přehledávání závad stroj vypněte a rozpojte přerušovač okruhu el. proudu.

Příznaky	Možné prěcina	Náprava
Stoj neběží	Možné ucpání	Zkontrolujte spodní stranu stroje a popř. uvolněte (noste vždy zahradní rukavice)
	Akumulátor není zcela nabit	Nabíjení akumulátoru
	Akumulátor není (správně) zastrěn	Nasazení akumulátoru
	Vadné/spáléná pojistka v pěrušováči okruhu el. proudu	Vyhledejte servis
	Příliš dlouhá tráva	Nastavte větěsí výšku střihná a stroj naklopte, abyste snížili počátečné zatížení
	Projevila se motorová ochrana	Motor nechte vychladnout a nastavte větěsí výšku střihná
	Příliš studeny/horký akumulátor	Akumulátor nechte ohřát/ochladit
	Pěrušováč okruhu el. proudu není správně/není zcela nasazený	Nasad'te správně
	Motor startuje po ovládání spínaci páčky s nepatrúním Časovým zpožděním	Aby motorNSTARTOVAL, stisknéte spínaci páčku na ca. 1-3 s
MotorNSTARTUJE a následné opět zastaví	Akumulátor není zcela nabit	Nabijeni akumulátoru
	Pěrušováč okruhu el. proudu není správně/není zcela nasazený	Nasad'te správně
	Akumulátor není (správně) zastrěn	Nasazení akumulátoru
	Příliš studeny/horký akumulátor	Akumulátor nechte ohřát/ochladit Nastavte větěsí výšku střihná
Stroj běží prěrušovaně	Vadné vnitřné kabeláž stroje	Vyhledejte servis
	Projevila se motorová ochrana	Motor nechte vychladnout a nastavte větěsí výšku střihná
Příznaky	Možná príčina	Náprava
Stroj zanechává nepravidelné obraz střihní a/nebo Motor pracuje těžce	Příliš nízká výška střihní	Nastavte větěsi výšku střihní (viz „Nastavení výšky střihní“)
	Tupé nože	Výměna nožů (viz „Udržba nožů“)
	Možné ucpání	Zkontrolujte spodní stranu stroje a popř. uvolněte (noste vždy zahradní rukavice)
	Nesprávně okolo namontované nože	Nože namontujte okolo správně (viz „Udržba nožů“)
Nedostatečný výkon střihní (doba chodu akumulátoru)	Příliš nízká výška střihní	Nastavte větěsi výšku střihní a chod'te pomaleji
	Příliš yvsoká tráva	Nastavte větěsi výšku střihní a chod'te pomaleji
	Příliš mokrá nebo vlhká tráva	Počkejte až bude tráva suchá a chod'te pomaleji
	Příliš hustá tráva	Nastavte větěsi výšku střihní, chod'te pomaleji a Častěji sečte
	Dodatečné akumulátor lze zakoupit v autorizovaném servisním středisku pro zahradní nářadi Bosch	Vyhledejte servis
Po zapnutí stroje se nůž netočí	Noži prěkáží tráva	Stroj vypněte Odstraťe upcání (noste vždy zahradní rukavice)
	Uvolněné matice/šroub nože	Matici/šroub nože utáhněte
Silné vibrate/hluk	Uvolněné matice/šroub nože	Matici/šroub nože utáhněte
	Poškozené nože	Výměna nožů
Není možný Žádný proces nabijení	Znečištěné kontakty akumulátoru	Kontakty akumulátoru očistěte; např. několíkerým zasunutím a vytažením akumulátoru, popř. akumulátor nahrad'te
	Vadný akumulátor, poněvadž je přerušený vodič uvnitř akumulátoru (jednotlivych clánků)	Akumulátor nahrad'te
Příznaky	Možná prěčina	Náprava
Ukazatelé LED 18 resp. 19 se pozasunuti sítové zástrčky do zásvky nerozsvítí	Sítová zástrčka nabíječky není (správně) zastrěna	Sítovou zástrčku (zcela) zastrěte do zásvuky
	Zásvukva, sítový kabel nebo nabíječka mají poruchu	Zkontrolujte napěti sítě a nabíječku prěp. nechte zkontrolovat v autorizovaném servisním středisku pro elektrónářadi Bosch

Údržba a servis

Údržba a čištění

Pozor! Před pracemi údržby a čištění stroj vypněte, rozpojte přerušovač okruhu el. proudu a odstraňte akumulátor a též sběrný koš na trávu. Když manipulujete nebo pracujete v oblasti ostrých nožů, vždy noste zahradní rukavice.

Upozornění: Následující údržbové práce provádějte pravidelně, aby bylo zaručeno dlouhé a spolehlivé používání.

Stroj pravidelně prohlížejte kvůli zjevným závadám, jako jsou uvolněné nebo poškozené nože, uvolněné spoje a opotřebované nebo poškozené díly.

Zkontrolujte, zda jsou kryty a ochranné přípravky nepoškozené a správně namontované. Před použitím proveďte případnou nutnou údržbu a opravy.

Pokud i přes pečlivou výrobu a zkoušky dojde na stroji k výpadku, nechte opravu provést v autorizovaném servisu pro zahradní nářadí Bosch.

Při všech dotazech a objednávkách náhradních dílů je nezbytné prosím uvádět 10-místné objednací číslo podle typového štítku stroje.

Údržba nožů 1

▷ Pozor! Před pracemi údržby a čištění stroj vypněte, rozpojte přerušovač okruhu el. proudu a odstraňte akumulátor a též sběrný koš na trávu. Když manipulujete nebo pracujete v oblasti ostrých nožů, vždy noste zahradní rukavice.

Abyste zkontrolovali nůž, položte stroj na pravý bok. Tupý nebo poškozený nůž vyměňte.

Pro výměnu nože postupujte následovně:

Zastrčte šroubovák (není v obsahu dodávky) do otvoru 26, aby se zajistil pohon. Pevně podržte za použití zahradních rukavic (nejsou v obsahu dodávky) nůž 30 a pomocí klíče na šrouby (není v obsahu dodávky) odstraňte šroub nože 29, podložku nože 28 a nůž 30.

Nůž 30 upevněte pomocí podložky 28 a šroubu 29. Dříve než šroub nože 29 pevně utáhnete, zajistěte, aby byl nůž správně namontován (symbol musí být viditelný, viz obrázek I).

Zajistěte, aby byl před uvedením stroje do provozu odstraněn šroubovák.

▷ Nůž resp. šroub nože při montáži nemažte tukem ani olejem.

Péče o akumulátor

▷ Pozor! Před pracemi údržby a čištění stroj vypněte, rozpojte přerušovač okruhu el. proudu a odstraňte akumulátor a též sběrný koš na trávu. Když manipulujete nebo pracujete v oblasti ostrých nožů, vždy noste zahradní rukavice.

Pro zaručení optimálního používání akumulátoru dbejte následujících upozornění a opatření:

• Akumulátor chraňte před vlhkostí a vodou.
• Akumulátor skladujte pouze v rozsahu teploty od 0 °C do 45 °C. Nenechávejte akumulátor ležet např. v létě v autě.
• Při přímém slunečním záření nenechávejte akumulátor ve stroji.
• Optimální teplota pro uskladnění akumulátoru činí 5 °C.
• Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.

Výrazně nižší provozní doba po nabití ukazuje, že je akumulátor opotřebován a musí být vyměněn.

Po pracovním procesu/uskladnění

Zevnějšek stroje důkladně očistěte měkkým kartáčem a hadříkem. Nepoužívejte vodu ani žádná rozpouštědla a leštící prostředky. Veškerou ulpělou trávu a částečky odstraňte, zejména z větracích otvorů 9.

Stroj položte na bok a vyčistěte prostor nožů. Směstnaný posečený materiál odstraňte pomocí kusu dřeva nebo plastu.

Když manipulujete nebo pracujete v oblasti ostrých nožů, vždy noste zahradní rukavice.

Stroj uskladněte na suchém místě. Na stroj nestavte žádné další předměty. Pro úsporu místa rukojeť zcela složte.

Dbejte při rozkládání nebo skládání horní/dolní rukojeti na to, aby nebyl přiskřípnut elektrický kabel. Rukojeť nenechte spadnout.

Pro uskladnění stroje se sběrný koš na trávu odejme.

Příslušenství

Střižný nůž

Rotak 34 LI. F016800288

Rotak 37 LI. F016800277

Rotak 43 LI. F016800278

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a také k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách ke koupi, používání a nastavení výrobku a příslušenství.

Czech Republic

Robert Bosch odbytová s.r.o.

Akumulátor je testován podle UN-příručky ST/SG/AC.10/11/Rev.3 díl III, pododstavec 38.3. Má účinnou ochranu proti vnitřnímu přetlaku a zkratu a také vybavení k zabránění násilnému prasknutí a nebezpečnému zpětnému proudu.

V akumulátoru obsažené ekvivalentní množství lithia leží pod příslušnou hraniční hodnotou. Proto akumulátor nepodléhá jako dílec ještě nasazený ve stroji národním a mezinárodním předpisům o nebezpečných látkách. Předpisy o nebezpečných látkách však mohou být relevantní při přepravě více akumulátorů. V tom případě může být nutné dodržení zvláštních podmínek (např. při balení). Bližší podrobnosti lze získat v anglickém odkazu na následující internetové adrese: http://purchasing.bosch.com/en/start/Allgemeines/Download/index.htm.

Zpracování odpadu

Elektronářadí, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Pouze pro země EU:

Nevyhazujte elektronářadí do domovního odpadu! Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických zařízeních a jejím prosazení v

Podle národních zákonů musí být neupotřebitelné elektronářadí rozebráno, shromážděno a dodáno k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Akumulátory/baterie:

Li-Ion:

Prosím dbejte upozornění v odstavci „Provoz“, strana 223.

Nevyhazujte akumulátory/baterie do domovního odpadu, do ohně nebo vody. Akumulátory/baterie by se měly shromažďovat, recyklovat nebo ekologicky zlikvidovat.

Pouze pro země EU:

Podle směrnice 91/157/EHS musí být vadné nebo vypotřebované akumulátory/baterie recyklovány.

Změny vyhrazeny.

Bezpečnostní pokyny

Před každým nastavováním nebo čištěním nebo vždy, když co i jen na krátký čas necháváte kosačku na trávu bez dozoru, kosačku vypněte a vytáhněte odpojovač elektrického obvodu.

Tato nabíječka je vybavena bezpečnostním transformátorem.

Obsluha

- Kosačka na trávu s držadlem (obloukovou rukojetí) 1 Dolná část držadla - 2 Šrouby - 2 Křídlové matice - 2 Šrouby do plechu - 2 Polovice sběrného koše na trávu (Rotak 34/37 L) - 3 Polovice sběrného koše na trávu (Rotak 43 L1) - 2 Kabelové svorky Nabíječka - Odpojovač elektrického obvodu - Akumulátor/akumulátory* - Návod k použití

Vyhodnocená hodnota hladiny hluku A výrobku je typicky: Hladina akustického tlaku 81 dB(A); garantovaná hladina akustického tlaku je nižší než 91 dB(A). Nepřesnost měření K = 0.74 dB.

Pověřené pracoviště:

Pro vaši bezpečnost

▷ Pozor! Před údržbou nebo čištěním nářadí vždy vypněte, uvolněte odpojovač elektrického obvodu a akumulátor vyberte. To isté platí v případě, pokud je poškozená, naříznutá nebo zauzlená přívodní šňůra. Po vypnutí motoru se nože ještě několik sekund otáčejí dál. ▷ Pozor – nedotýkejte se rotujícího řezacího nože.

Lithium-iontové akumulátory lze kdykoli dobíjet, aniž by to negativně ovlivnilo jejich životnost. Přerušení nabíjení takový akumulátor nepoškodí.

Akumulátor pak lze ihned vyjmout pro okamžité použití.

Potáhněte páčku pro víko akumulátorové přihrádky 23 směrem nahoru a víko akumulátorové přihrádky 7 nadzvedněte. Θ Akumulátor 8 vložte tak, aby slyšitelně zaklapl (klik). ● Odpojovač elektrického obvodu 24 zasuňte podle obrázku. Přesvědčte se, že je správně uložený. Θ Pokud nebudete sekačku na trávu okamžitě používat, dejte odpojovač elektrického obvodu 24 podle obrázku do parkovací polohy.

Uzavřete víko akumulátorové přihrádky 7.

Uvolněte odpojovač elektrického obvodu 24 a dejte ho do parkovací polohy.

Odpojovač elektrického obvodu 24 zasuňte znovu.

Zapnutí G

Stiskněte bezpečnostní tlačítko 2 a podržte ho ve stisknuté poloze. ● Řadicí páku 1 potáhněte proti oblouku rukojeti.

Uvolněte bezpečnostní tlačítko 2.

Upozornění: Po zapnutí řadicí páky 1 se motor spustí s malým časovým zpožděním.

Vypnutí

Řadicí páku 1 opět uvolněte.

Pokud kosačku na trávu nebudete okamžitě používat, odpojte elektrický obvod 24 podle obrázku a uveďte ji do parkovací polohy.

Tento výrobek je vybaven motorovou brzdou. Tento ochranný prvek zastaví nůž během několika sekund.

Kosení H

Položte nářadí na pravou stranu, když budete kontrolovat nůž. Tupý nebo poškozený nůž vyměňte za nový.

Při výměně nože postupujte následujícím způsobem:

Po skončení práce / před uskladněním

Vnější část nářadí důkladně vyčistěte měkkým kartáčem a vytřete hadrem. Nepoužívejte přitom vodu, rozpouštědla ani žádný lešticí prostředek. Odstraňte všechny zbytky zachycené trávy a jiné drobné nečistoty, především z větracích štěrbin 9.

Servisní středisko a poradenská služba pro zákazníky

Nasazení krytu akumulátoru 23.

Dodržujte prosím pokyny v odstavci „Transport“, strana 347.

Akumulátory/baterie neodkládejte do domovního odpadu ani do vody a nespalujte je.

Akumulátory/baterie je třeba sbírat, recyklovat nebo je likvidovat způsobem šetrným k životnímu prostředí.

SamozdržaveEU:

V souladu se směrnicí 91/157/EHS je třeba defektní nebo vybité akumulátory/baterie recyklovat.

Vyhrazujeme si právo na změny.

Bezpečnostní pokyny
