MANUAL DE USUARIO ROTAK 37 LI BOSCH

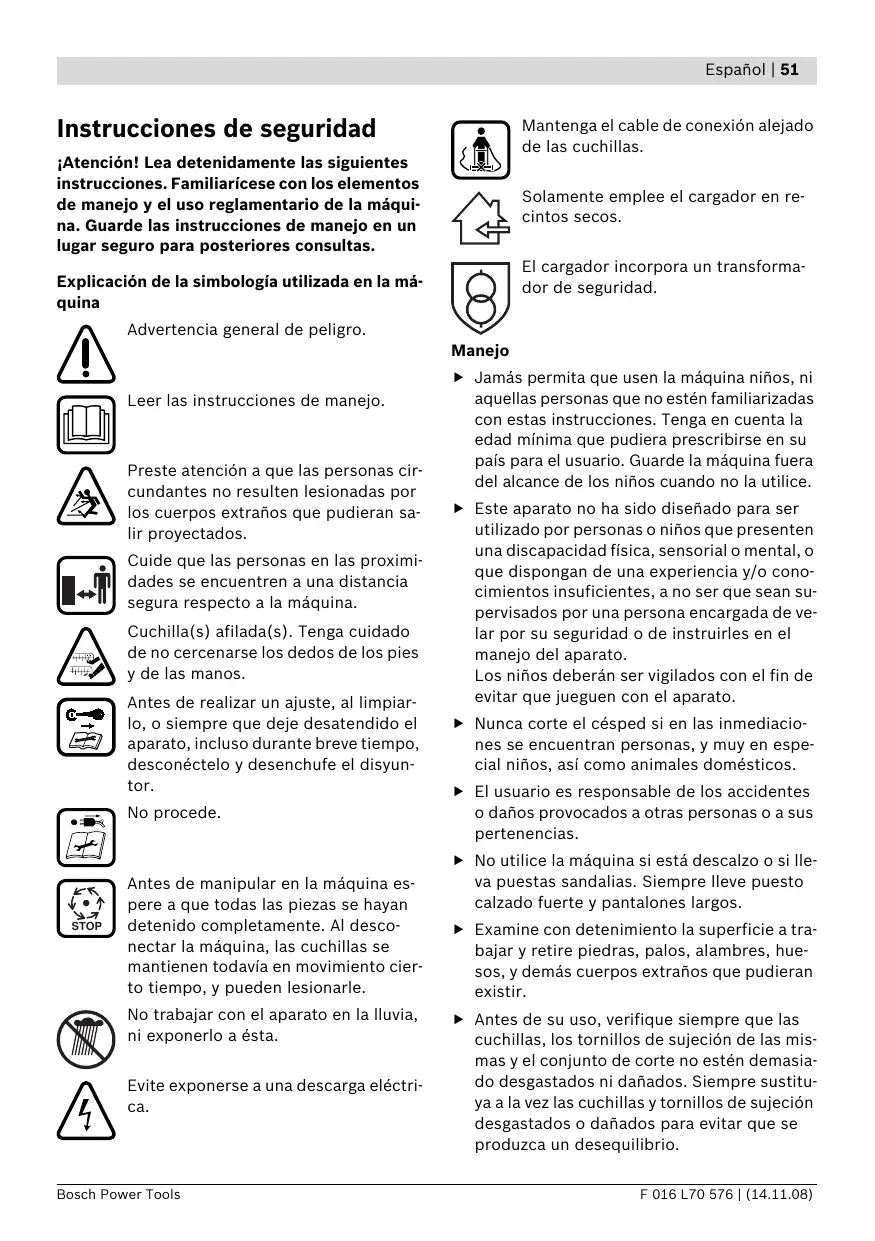

Instrucciones de seguridad
¡Atención! Lea detenidamente las siguientes instrucciones. Familiarícese con los elementos de manejo y el uso reglamentario de la máquina. Guarde las instrucciones de manejo en un lugar seguro para posteriores consultas.
Explicación de la simbología realizada en la máquina
Advertencia general de peligro.
Leer las instrucciones de manejo.
Preste atención a que las personas circundantes no resulten lesionadas por los cuerpos extraños que pudieran salir proyectados.
Cuide que las personas en las proximidades se encuentren a una distancia segura respecto a la máquina.
Cuchilla(s) afilada(s). Tenga cuidado de no cercenarse los dedos de los pies y de las manos.
Antes de realizar un ajuste, al limpiarlo, o si deja desatendido el aparato, incluso durante breve tiempo, desconéctelo y desenchufe el disyuntor.
No proceda.
Antes de manipular en la máquina, espere a que todas las piezas se hayan detenido completamente. Al desconectar la máquina, las cuchillas se mantienen todavía en movimiento cierto tiempo, y pueden lesionarle.
No trabaje con el aparato en la lluvia, ni lo exponga a esta.
Mantenga el cable de conexión alejado de las cuchillas.
Solamente emplee el cargador en recintos secos.
El cargador incorpora un transformador de seguridad.
Manejo
Jamás permita que usen la máquina niños, ni aquellas personas que no estén familiarizadas con estas instrucciones. Tenga en cuenta la edad mínima que pudiera prescribirse en su país para el usuario. Guarde la máquina cuando no la utilice. - Este aparato no ha sido diseñado para ser utilizado por personas o niños que presenten una incapacidad física, sensorial o mental, o que dispongan de una experiencia y/o conocimientos insuficientes, a no ser que sean supervisados por una persona encargada de velar por su seguridad o de instruirles en el manejo del aparato. Los niños deben ser vigilados con el fin de evitar que jueguen con el aparato. - Nunca corte el césped si en las inmediaciones se encontraran personas, y muy en especial niños, así como animales domésticos. - El usuario es responsable de los accidentes o daños provocados a otras personas o a sus pertenencias. No utilice la máquina si está descalzo o si lleva puestos sandalias. Siempre lleve puesto calzado fuerte y pantalones largos. - Examine con detenimiento la superficie a trabajar y retire piedras, palos, alambres, huesos, y demás cuerpos extraños que pudieran existir. - Antes de su uso, verifique siempre que las cuchillas, los tornillos de sujeción de las mismas y el conjunto de corte no estén demasiado desgastados ni dañados. Siempre sustituya a la vez las cuchillas y tornillos de sujeción desgastados o dañados para evitar que se produzca un desequilibrio.
- Únicamente corte el césped con luz diurna o con buena iluminación artificial. Siempre que sea posible, evite usar la máquina si el césped estuviese mojado. Siempre marche de forma pausada y nunca de forma rápida. Jamás trabaje con la máquina si los dispositivos protectores o cubiertas estuviesen defectuosos, o sin estar montados los dispositivos de seguridad como, p. ej., la cubierta de protección y/o el cesto colector de césped. El trabajo en pendientes puede resultar peligroso.
- No corte el césped en pendientes muy pronunciadas.
- Cuide mantener un paso seguro al trabajar en superficies inclinadas o césped húmedo. Siempre corte el césped en superficies inclinadas procediendo de un lado a otro y jamás hacia arriba o hacia abajo.
- Proceda con especial cautela al invertir la dirección de marcha en pendientes. Preste gran atención al andar hacia atrás o al tirar de la máquina hacia Ud. Siempre corte el césped empujando la máquina hacia delante y jamás atrayéndola hacia su cuerpo. Las cuchillas deben estar detenidas si tuviese que inclinar la máquina para transportarla, al sobrepasar áreas sin césped y al aproximarse o apartarse del lugar en el que desee cortar el césped. No incline la máquina al poner en marcha el motor, a no ser que ello sea necesario por ser el césped muy alto. En este caso, presione hacia abajo la empuñadura lo imprescindible nada más, para bascular hacia arriba el lado contrario de la máquina al que se encuentra Ud. Cuide que ambas manos estén sujetando la empuñadura cuando vuelva a descender la máquina.
- Conecte la máquina según se indica en las instrucciones de servicio, prestando atención a que sus pies mantengan una separación suficiente de las piezas en rotación.
No aproxime sus manos ni los pies a las piezas en rotación. Guarde una separación respecto a la zona de expulsión al trabajar con la máquina. Jamás alce o sustente la máquina con el motor en marcha.
Desenchufe el disyuntor:
Siempre que se apare de la máquina. - Antes de eliminar una obstrucción de material. Al examinar, limpiar o manipular en la máquina. - Tras chocar contra un cuerpo extraño. Examine de inmediato si está dañada la máquina y hágala reparar, si procede. - Si la máquina comienza a vibrar de forma anómala (verifíquela de inmediato).
Mantenimiento
Asegúrese de que todas las tuercas, pernos y tornillos estén firmemente sujetos para garantizar un trabajo seguro con la máquina. Controle con regularidad el estado y el nivel de desgaste del cesto colector de césped. Controle la máquina y sustituya las piezas desgastadas o dañadas para mayor seguridad. Utilice exclusivamente las cuchillas previstas para esta máquina. - Únicamente deberán emplearse piezas de recambio originales Bosch. - Póngase siempre unos guantes de protección al manipular o trabajar en el área de las cuchillas.
Indicaciones para el trato óptimo del acumulador
- Antes de montar el acumulador, cerciorarse de que el aparato está desconectado. El montaje del acumulador en un aparato conectado puede causar un accidente. No exponga el cargador a la lluvia ni a la humedad. La penetración de agua en el cargador aumenta el riesgo de electrocución.
Solamente cargue los acumuladores con los cargadores recomendados por el fabricante. Existe el riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador. No cargue acumuladores de otra marca. El cargador solamente es adecuado para cargar acumuladores Bosch de iones de litio de las tensiones indicadas en los datos técnicos. En caso de no atenerse a ello podría originarse un incendio o explosión. Siempre mantenga limpio el cargador. La suciedad puede suponer un riesgo de electrocución. Antes de cada utilización verifique el estado del cargador, cable y enchufe. No utilice el cargador en caso de detectar algo defectuoso. Jamás intente abrir el cargador por su propia cuenta, y solamente hágalo reparar por personal técnico cualificado empleando exclusivamente piezas de repuesto originales. Un cargador, cable y enchufe deteriorado suponen un mayor riesgo de electrocución. No utilice el cargador sobre una base fácilmente inflamable (p. ej. papel, tela, etc.) ni en un entorno inflamable. Puesto que el cargador se calienta durante el proceso de carga existe un peligro de incendio. Solamente utilice los acumuladores previstos para el aparato. El uso de otro tipo de acumuladores puede acarrear lesiones e incluso un incendio. Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio. La realización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental, enjuague el área afectada con abundante agua. En caso de un contacto con los ojos, recurra además inmediatamente a un médico. El líquido del acumulador suele irritar la piel o producir quemaduras.
No intente abrir el acumulador. Podría provocar un cortocircuito. Proteja el acumulador del calor como, p. ej., de una exposición prolongada al sol y del fuego. Existe el riesgo de explosión. No cortocircuite el acumulador. Existe el riesgo de explosión. Si el acumulador se daña o se usa de forma inapropiada puede que emane vapores. Ventile con aire fresco el recinto y acuda a un médico si nota alguna molestia. Los vapores pueden llegar a irritar las vías respiratorias. Proteja el acumulador de la humedad y del agua. Únicamente almacene el acumulador sin exceder el margen de temperatura de 0 °C a 45 °C. P. ej., no deje el acumulador en el coche en verano. Limpie de vez en cuando las rejillas de refrigeración del acumulador con un pincel suave, limpio y seco.
Descripción del funcionamiento
Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, algo puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.
Utilización reglamentaria
El aparato ha sido diseñado para uso en el área doméstica.
Material que se adjunta
Saque el aparato del embalaje con cuidado y asegúrese de que se adjunten las siguientes piezas:
- Cortacésped con empuñadura de estribo
- 1 Estribo inferior
- 2 Tornillos
- 2 Tuercas de mariposa
- 2 Tornillos para chapa
- 2 Semipartes del cesto colector de césped (Rotak 34/37 LI)
- 3 Semipartes del cesto colector de césped (Rotak 43 LI)
- 2 Clips para cable Cargador Disyuntor
- Acumulador/acumuladores*
- Instrucciones de manejo
*específico del producto
En caso de que falte o esté dañada alguna pieza, diríjase por favor al vendedor del aparato.
La máquina completamente montada pesa aprox. 12,8-13,8 kg. Si fuese preciso, recurra a la ayuda de otra persona para sacar la máquina del embalaje.
Tenga cuidado con la cuchilla al sacarla del embalaje o al llevarla hasta el lugar de aplicación.
Componentes principales
La numeración de los componentes está referida a la imagen del aparato en la página ilustrada.
1 Palanca de conexión 2 Botón de seguridad 3 Empuñadura de estribo 4 Cesto colector de césped 5 Cubierta de protección 6 Estribo inferior 7 Tapa del acumulador 8 Acumulador 9 Rejillas de refrigeración
10 Ruedas
11 Peine para césped 12 Palanca de ajuste de la altura de corte 13 Tecla del indicador de estado de energía 14 Indicador del estado de energía del acumulador 15 Piloto de control de temperatura 16 Alojamiento para energía del acumulador 17 Cargador 18 Indicador LED rojo del cargador 19 Indicador LED verde del cargador 20 Enchufe de red** 21 Número de serie
**-esque del País
Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios originales se detalla en nuestro programa de accesorios.
Datos técnicos
| Cortacésped | | Rotak 34 LI | Rotak 37 LI | Rotak 43 LI |
| Nº de articulo | | 3 600 H81 ... | 3 600 H81 ... | 3 600 H81 ... |
| Ancho de la cucilla | cm | 34 | 37 | 43 |
| Altura de corte | mm | 20-70 | 20-70 | 20-70 |
| Capacidad del cesto collector de césped | I | 40 | 40 | 50 |
| Peso (máx.) | kg | 12,8 | 13,0 | 13,8 |
| Número de series | | Ver número de série 21 en planta de característica de laquina |
| Accumulador | | Iones de Litio | Iones de Litio | Iones de Litio |
| Nº de articulo | | 2 607 336 107 | 2 607 336 107 | 2 607 336 107 |
| Tensión nominal | V | 36 | 36 | 36 |
| Tiempo de energia (accumulador descargado) | min | 60 | 60 | 60 |
| Nº de celdas | | 20 | 20 | 20 |
| Cargador | | AL 3640 CV Professional | AL 3640 CV Professional | AL 3640 CV Professional |
| Nº de articulo | | 2 607 225 ... | 2 607 225 ... | 2 607 225 ... |
| Tensión nominal | V | 36 | 36 | 36 |
| Corriente de energia | A | 4,0 | 4,0 | 4,0 |
| Margon admissible de la temperatura de energia | °C | 0-45 | 0-45 | 0-45 |
| Peso según EPTA-Procedure 01/2003 | kg | 1,0 | 1,0 | 1,0 |
| Clase de protección | | ☐/II | ☐/II | ☐/II |
Rotak 34/37 LI
Valores de medición determinados según 2000/14/CE (altura 1,60 m, separación 1,0 m) y EN ISO 5349.
El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a: Nivel de presión sonora 81 dB(A); nivel de potencia acústica, garantizado, inferior a 90 dB(A). Tolerancia K = 0.74 dB.
La vibración típica en la mano/brazo es inferior a 2,5 m/s².
Rotak 43 LI
Valores de medición determinados según 2000/14/CE (altura 1,60 m, separación 1,0 m) y EN ISO 5349.
El nivel de presión sonora típico del aparato, determinado con un bajo A, asciende a: Nivel de presión sonora 81 dB(A); nivel de potencia acústica, garantizado, inferior a 91 dB(A). Tolerancia K = 0.74 dB.
La vibración típica en la mano/brazo es inferior a 2,5 m/s².
Rotak 34/37 LI
Declaramos bajo nuestra responsabilidad, que el producto descrito bajo "Datas técnicas" está en conformidad con las normas o documentos normalizados siguientes: EN 60335, EN 50338 (aparato con acumuladores) y EN 60335 (cargador de acumuladores) de acuerdo con las regulaciones 2006/95/CE, 2004/108/CE, 98/37/CE (hasta el 28.12.2009), 2006/42/CE (a partir del 29.12.2009), 2000/14/CE.
2000/14/CE: Nivel de potencia acústica medido 90 dB(A). Procedimiento para evaluación de la conformidad según anexo VI.
Rotak 43 LI
Declaramos bajo nuestra responsabilidad, que el producto descrito bajo "Datas técnicas" está en conformidad con las normas o documentos normalizados siguientes: EN 60335, EN 50338 (aparato con acumuladores) y EN 60335 (cargador de acumuladores) de acuerdo con las regulaciones 2006/95/CE, 2004/108/CE, 98/37/CE (hasta el 28.12.2009), 2006/42/CE (a partir del 29.12.2009), 2000/14/CE.
2000/14/CE: Nivel de potencia acústica medido 90 dB(A). Procedimiento para evaluación de la conformidad según anexo VI.
Centro oficial de inspección citado: SRL, Sudbury, England, Nr. 1088
▶ ¡Atención! Desconecte el aparato, desenchufe el disyuntor, y retire el acumulador antes de realizar problemas de mantenimiento o limpieza. Lo mismo debe realizarse en caso de que se dañe, corte, o enrede el cable de alimentación. - Tras la desconexión de la máquina, las cuchillas se mantienen en movimiento todavía unos segundos. ▶ Atención - no tocar la cuchilla en rotación.
Carga del acumulador
Observar la tensión de red: La tensión de alimentación debe coincidir con las indicaciones en la placa de características del aparato. Los aparatos marcados con 230V pueden funcionar también a 220 V / 240 V
Únicamente utilice el cargador que se adjunta. Solamente este cargador ha sido especialmente adaptado al acumulador de iones de litio empleado en su aparato.
El acumulador está equipado con un control de temperatura que únicamente permite su recarga bajo el margo de temperatura entre 0 °C y 45 °C. De esta forma se consigue una elevación de la vida útil del acumulador.
Observación: El acumulador se suministra parcialmente cargado. Con el fin de obtener la plena potencia del acumulador, antes de su primer uso, cárguelo completamente en el cargador.
El acumulador de iones de litio puede recargarse siempre que se quiera, sin que ello merme su vida útil. Una interrupción del proceso de carga no afecta al acumulador.
El acumulador de iones de litio aplicado en el aparato va protegido contra altas descargas. Si el acumulador está descargado, un circuito de protección se encarga de desconectar el aparato, y este no se puede seguir utilizando.
No continúe accionando el interruptor de conexión/desconexión en el caso de una desconexión automática del aparato.
Proceso de carga
Una vez conectado el cargador a la red, el proceso de carga comienza nada más insertar el acumulador 8 en el alojamiento para carga 16.
Gracias al inteligente procedimiento de carga realizado, el estado de carga del acumulador es detectado automáticamente, y es recargado con la corriente de carga óptima de acuerdo a su temperatura y tensión.
Con ello se protege al acumulador, el cual se mantiene siempre completamente cargado, al conservarlo en el cargador.
Significado de los indicadores
El estado durante el proceso de carga es señalizado por los indicadores LED 18 o 19:
Proceso de carga rápida
El proceso de carga rápida es señalizado mediante el parpadeo del indicador LED verde 19.
Durante el proceso de carga se encienden uno tras otros los tres LED verdes y se apagan brevemente. El acumulador se encuentra completamente cargado al encenderse permanentemente los tres LED verdes. Aprox. 5 minutos después de haber sido completamente cargado el acumulador, los tres LED verdes se vuelven a apagar.
Observación: El proceso de carga rápida solamente puede llevarse a cabo si la temperatura del acumulador se encuentra bajo el campo admisible, ver apartado "Datos técnicos".
Acumulador cargado
La luz permanente del indicador LED verde 19 indica que el acumulador está plenamente cargado.
Adicionalmente se emite una señal acústica durante aprox. 2 segundos para notificar acústicamente que el acumulador está plenamente cargado.
Seguidamente puede retirarse el acumulador e utilizarse inmediatamente.
Si no está montado ningún acumulador, la luz permanente del indicador LED verde 19 señaliza que el enchufe está conectado a la red y que el cargador se encuentra en disposición de configuración.
Temperatura del acumulador por debajo de 0° C o superior a 45° C
La luz permanente del indicador LED rojo 18 informa que la temperatura del acumulador se oculta. La retirada de su temperatura es detectada por el monitor.
Para la energía de 0°C - 45°C . En el momento de alcanzarse una energía situada bajo el centro del margen admisible, el cargador cambia automáticamente a la energía rápida.
Si la temperatura del acumulador se encuentra fuera del margen admisible para la energía, al insertarlo en el cargador se enciende el LED rojo del acumulador.
No es posible realizar el proceso de carga
Si el fallo en el proceso de carga obedeciese a otro motivo, ello es señalado mediante el parpadeo del indicador LED rojo 18.
No se puede cargar el acumulador por no ser posible iniciar el proceso de carga (ver "Localización de fallos").
Indicaciones para la carga
En caso de efectuar recargas continuas o muy seguidas puede que llegue a calentarse el cargador. Ello no supone ningún inconveniente, ni tampoco es síntoma de un defecto técnico del cargador.
Si antes de una recarga, el tiempo de configuración del acumulador fuese muy reducido, ello es señal de que este está agotado y deben sustituirse.
Refrigeración del acumulador (Active Air Cooling)
El mando del ventilador integrado en el cargador se encarga de controlar la temperatura del acumulador. Si la temperatura del acumulador fuese superior a 30 °C, este es refrigerado por el ventilador hasta que la temperatura de energía sea óptima. El sonido que produce el aire de ventilación permite percibir si está funcionando el ventilador.
Si el ventilador no funciona, ello es señal de que, o bien, la temperatura del acumulador se encuentra por debajo del margen óptimo para la energía, o que el ventilador está dañado. En este último caso se alarga el tiempo preciso para cargar el acumulador.
Montaje
No monte el acumulador ni el disyuntor sin haber ensamblado antes completamente el aparato. Al plegar y desplegar la empuñadura de estribo/estribo inferior preste atención a no aplastar el cable de red. No deje caer la empuñadura.
Montaje de la empuñadura de estribo A
1 2 Aloje el estribo inferior 6 en los taladros previstos para tal fin y asegúrelo con los tornillos para chapa.
Observación: La empuñadura de estribo 3 es ajustable en altura. Monte la empuñadura de estribo en la posición I o II.
Sujete la empuñadura de estribo 3 a los tubos del estribo inferior 6 con los tornillos y las tuercas de mariposa 22.
Observación: Asegúrese de haber sujetado el cable a la empuñadura de estribo con los clips para cable suministrados.
Montaje del acumulador B
Tire hacia arriba de la palanca de la tapa del acumulador 23 y alce la tapa del acumulador 7. Introduzca el acumulador 8 de forma que este enclave de forma perceptible (clic). Enchufe el disyuntor 24 según figura. Asegúrese de haberlo colocado en la posición correcta. En caso de no utilizar inmediatamente el cortacésped, colocar el disyuntor 24 en la posición de reposo según figura.
Cierre la tapa del acumulador 7.
Desmontaje del acumulador
Tire hacia arriba de la palanca de la tapa del acumulador 23 y alce la tapa del acumulador 7.
Desenchufe el disyuntor 24 y colóquelo en la posición de reposo.
Tire hacia arriba de la palanca de la tapa del acumulador 23.
Retire el acumulador 8.
Ensamblaje del cesto colector de césped Rotak 34/37 Li C
Ensamblaje de la cubierta del cesto colector de césped con la base del mismo encastrando las lengüetas que van en el borde. Comience desde atrás y vaya avanzando hacia delante.
Rotak 43 LI D
Ensamblaje de las dos mitades de la base del cesto colector de césped encastrando las lengüetas que van en el borde. Comience desde atrás y vaya avanzando hacia delante. Acople la cubierta a la base del cesto colector de césped previamente ensamblada.
Montaje y desmontaje del cesto colector de césped E
Gire hacia arriba la cubierta de protección 5 y manténgala en esta posición para montar o desmontar el cesto colector de césped 4.
Si no desea recoger el césped cortado, puede utilizar el cortacésped sin tener montado el cesto colector de césped 4. En ese caso, es necesario tener bajo la cubierta de protección 5.
Antes de efectuar el ajuste de la altura de corte, suelte la palanca de conexión y espere a que se haya detenido el motor. Al desconectar el motor, las cuchillas se mantienen en movimiento cierto tiempo y pueden lesionarle. Atención: no tocar la cuchilla en rotación.
Al efectuar el primer corte de la temporada, deberá ajustarse una altura de corte alta.
En el cortacésped 7 puede ajustarse una altura de corte entre 35 mm y 70 mm.
Para ajustarlo, empuje hacia dentro la palanca para la altura de corte 12 y deslácela hacia delante o hacia atrás, presionando hacia abajo o alzando el cortacésped, respectivamente, para ajustar la altura de corte deseada.
Desmontando la cubierta 25 según figura, puede reducirse la altura de corte del cortacésped a 20 mm.
- Con alturas de corte de 20-30 mm, la autonomía del acumulador se reduce.
Operación
Puesta en marcha
- Tras la desconexión de la máquina, las cuchillas se mantienen en movimiento durante unos segundos. Antes de volver a conectar la máquina, espere a que se hayan detenido el motor y las cuchillas. No vuelva a efectuar una conexión bajo la desconexión.
Observación: Para facilitar el arranque, presione hacia abajo la empuñadura de estribo para elevar las ruedas delanteras.
Vuelva a enchufar el disyuntor 24.
Conexión
• Accione el botón de seguridad 2 y manténgalo presionado. Presione la palanca de conexión 1 hacia la empuñadura de estribo.
Suelte el botón de seguridad 2.
Observación: Tras accionar la palanca de conexión 1, el motor se pone en marcha con un ligero retardo.
Desconexión
Suelte la palanca de conexión 1.
Si no pretende utilizar el cortacésped de inmediato, coloque el disyuntor 24 en la posición de reposo, según figura.
La máquina incorpora un freno del motor. Este dispositivo de protección frena la cuchilla en unos pocos segundos.
Corte del césped
Proteja el acumulador del calor excesivo, como, p. ej., de una exposición prolongada al sol intenso y del fuego. El aparato no trabaja por debajo de 0 °C ni por encima de 45 °C.
Si el aparato queda directamente expuesto al sol, retire el acumulador del mismo.
No sobrecargue el motor al trabajar bajo condiciones especialmente difíciles.
Síntoma de sobrecarga es el descenso de las revoluciones y el cambio de sonido del motor. En este caso, suelte la palanca de conexión 1 y ajuste una altura de corte más elevada. De lo contrario, el rendimiento de corte (autonomía del acumulador) puede reducirse y/o dañarse la máquina o el acumulador.
Los peines para césped 11 permiten cortar el césped muy cerca de las paredes y esquinas. Preste atención a no tocar ningún objeto al cortar el césped con el peine para césped 11 cerca de un borde.
Instrucciones para la operación
Indicador del estado de energía del acumulador (ver figura principal)
El acumulador 8 dispone de un indicador 14 que señaliza su estado de energía. El indicador de estado de energía 14 está compuesto por 3 LED verdes.
Pulse la tecla 13 para activar el indicador de estado de energía 14. Después de 5 días, aprox., se apaga automáticamente el indicador de estado de energía.
El nivel de energía puede determinarse también con el acumulador desmontado.
| Indicador LED | Capacidad del accumulator |
| Luz permanente 3 LED verdes | ≥ 2/3 |
| Luz permanente 2 LED verdes | ≥ 1/3 |
| Luz permanente 1 LED verde | ≤ 1/3 |
| Luz intermitente 1 LED verde | Reserva |
Si al pulsar la tecla 13 no se ilumina ningún LED, ello es señal de que el acumulador está deteriorado y debe reemplazarse.
Por motivos de seguridad solamente es posible determinar el estado de energía con el aparato detenido.
Durante el proceso de carga se encienden uno tras otro los tres LED verdes y se apagan brevemente. El acumulador se encuentra completamente cargado al encenderse permanentemente los tres LED verdes. Aprox. 5 horas antes de haber sido completamente cargado el acumulador, los tres LED verdes se vuelven a apagar.
Piloto de control de temperatura (ver figura principal)
El LED rojo para el control de temperatura 15 señaliza que el acumulador o el circuito electrónico del aparato (con el acumulador montado) no se encuentran dentro del margen de temperatura óptimo. En este caso, el aparato no trabaja o lo hace a potencia reducida.
Control de la temperatura del acumulador
El LED rojo 15 parpadea al pulsar la tecla 13 o al accionar el interruptor de conexión/desconexión 1 (con el acumulador montado): La temperatura de servicio del acumulador se encuentra fuera del margen admisible de -10 °C a +60 °C.
Si la temperatura es superior a 70 °C, el acumulador se desconecta hasta volver a alcanzar una temperatura admisible.
Control de la temperatura del circuito electrónico del aparato
El LED rojo 15 se enciende de forma permanente al accionar el interruptor de conexión/desconexión 1: La temperatura del circuito electrónico del aparato es inferior a 5 °C o superior a 75 °C.
A una temperatura superior a 90 °C, el circuito electrónico desconecta el aparato hasta volver a alcanzar una temperatura de operación admisible.
Rendimiento de corte (autonomía del acumulador)
El rendimiento de corte (autonomía del acumulador) depende de las propiedades del césped como, p. ej., su densidad, grado de humedad, longitud y de la altura de corte.
La conexión y desconexión frecuente de la máquina al cortar el césped reduce asimismo el rendimiento de corte (autonomía del acumulador).
Para optimizar el rendimiento de corte (autonomía del acumulador) se recomienda cortar el césped con mayor frecuencia con una altura de corte mayor y guiando el cortacésped a una velocidad apropiada.
En el ejemplo abajo indicado se refleja la relación existente entre la altura y el rendimiento de corte partiendo de un acumulador completamente cargado.
Condiciones de corte
| Césped seco y
muy bajo | Césped seco y
fino | Césped nor-
mal, denso |
| 6cm
4cm | 8cm
4cm | 15cm
4cm |
| Rendimiento de corte (Rotak 34 LI) |
| hasta 300 m2 | hasta 150 m2 | hasta 100 m2 |
| Rendimiento de corte (Rotak 37 LI) |
| hasta 300 m2 | hasta 150 m2 | hasta 100 m2 |
| Rendimiento de corte (Rotak 43 LI) |
| hasta 300 m2 | hasta 150 m2 | hasta 100 m2 |
Para ampliar la autonomía, puede adquirirse un acumulador adicional a través de un servicio técnico de aparatos para jardinería Bosch.
Localización de fallos
En la tabla siguiente se indican los síntomas de fallo y la forma de subsanarlos en el caso de que su máquina no funcione correctamente. Si ello no le permite localizar o subsanar el fallo, diríjase a su taller de servicios habitual.
▸ Atención: Antes de proceder a la investigación de averías, desconectar el aparato y desenchufar el disyuntor.
| Sintomas | Posible causa | Soluciones |
| Laquina no funciona | Puede que exista una obstruccion | Examine laquina por debajo y desobstruyala, si procebe (utilice siempreelines de protección) |
| El acumulador no ha sido cargado Completely | Carga del acumulador |
| Accumulador sin introducir del todo | Montaje del acumulador |
| Fusible del disyuntor defecto so o fundido | Acudir al servicios专业技术 |
| Césped demasiado alto | Ajustar una alta de corte mayor e inclinar laquina al iniciar el corte, para reducir la car-ga |
| El guardamotor se ha activado | Dejar que se enfrie el motor y ajustar una alta de corte mayor |
| Accumulador demasiado frío o caliente | Dejar que se caliente/enfrie el acumulador |
| Disyuntor enchufado de forma incorrecta o incompleta | Montarlo correctamente |
| El motor se pone en marcha con un ligo retardo al accio-nar la palanca de conexión | Accionar 1-3s, aprox., la pa-lanca de conexión paraponer en marcha el motor |
| El motor se pone en marcha y se detiene a continuación | El acumulador no ha sido cargado Completely | Carga del acumulador |
| Disyuntur enchufado de forma incorrecta o incompleta | Montarlo correctamente |
| Accumulador sin introducir del todo | Montaje del acumulador |
| Accumulador demasiado frío o caliente | Dejar que se caliente/enfrie el acumulador
Ajustar una alta de corte mayor |
| Síntomas | Posible causa | Solutación |
| Laística funciona de forma irregular | Avería en el cableado interior de laística | Acetur al servicios tícnico |
| El guardamotor se haactivado | Dejar que se enfrie el motor yaabdaruna alta de corte ma-yor |
| Laaltitude de corte del céspedesirregulary/oEl motor trabaja con dificultad | Altura de corte muy baja | Ajustar una alta de corte mayor (ver“Ajuste de la alta de corte”) |
| Cuchillas melladas | Cambio de las cucillas (ver“Mantenimiento de la cucilla”) |
| Puede que exista una obstruccion | Examine laística por debajo ydesobstruyala, si procede(UTILICE siempreunos guantes de protección) |
| Cuchilla montada al revés | Montar la cucilla en la posi-ción correcta (ver“Manten-i-miento de la cucilla”) |
| Rendimiento de corte (autono-mía del accumulator) insuficien-te | Altura de corte muy baja | Ajustar una alta de corte ma-yor y empujar el aparato máslentamente |
| Céspeddemasiado alto | Ajustar una alta de corte ma-yor y empujar el aparato máslentamente |
| Céspeddemasiado mojado o húmedo | Esperar a que seSEA el cés-ped y empujar el aparato máslentamente |
| Céspeddemasiado denso | Ajustar una alta de corte ma-yor, empujar el aparato máslentamente, y cortar el céspedcon mayor Frequencia |
| Un accumulator adiocional能把adequirirse a trovés de un servi-cio técnico de aparatos parajardinería Bosch. | Acetur al service:técnico |
| Alconectar laística, la cu-chilla de corte no gira | Cuchilla obstaculizada por la hierba | Desconectar laísticaDesobstruiarlo (utilice sempreunos guantes de protección) |
| Tuerca/tornillo de sujeción de la cucilla flojos | Apretar la tuerca/tornillo de su-jeción de la cucilla |
| Vibraciones o ruidos intensos | Tuerca/tornillo de sujeción de la cucilla flojos | Apretar la tuerca/tornillo de su-jeción de la cucilla |
| Cuchilla dañada | Cambio de las cucillas |
| Síntomas | Posible causa | Solucción |
| No es possible realizar el proce-
so de carga | Contactos sucios del acum-
dor | Limpiar los contactos del acu-
mulador; p. ej. metiéndolo y sa-
cándolo repetidamente, o bien,
sustituir el acumulador |
| Accumulador defectuoso con co-
nexión interna entre las celdas
interrupida | Sustituir el acumulador |
| Losindicadores LED 18 o 19 no
se encienden al conectar el en-
chufe a la red | El enchufe de red del cargador
no está correctamente connecta-
do | Introducir Completely el
enchufe en la toma de corriente |
| Toma de corriente, cable de red
o cargador defectuoso | Verifique la tensión de red, y si
fuese preciso,akra a un servi-
cio técnico autorizo para he-
rramientos electricas Bosch pa-
ra que le revise el cargador |
Mantenimiento y servicios
Mantenimiento y limpieza
▸ ¡Atención! Desconecte el aparato, desenchufe el disyuntor y retire el acumulador y el cesto colector de césped antes de realizar trabajos de mantenimiento o limpieza. Póngase siempre unos guantes de protección al manipular o trabajar en el área de las cuchillas.
Observación: Efectúe con regularidad los siguientes trabajos de mantenimiento para conseguir una vida útil larga y un funcionamiento fiable.
Inspeccionar con regularidad la máquina en cuanto a daños manifiestos como una cuchilla suelta o dañada, conexiones sueltas y piezas dañadas o excesivamente desgastadas.
Verifique el correcto estado y montaje de las cubiertas y dispositivos protectores. Antes de su utilización, efectúe los trabajos de mantenimiento y reparación que pudieran estar pendientes.
Si a pesar de los esmerados procesos de fabricación y control, el aparato llegara a averiarse, la reparación debe encargarse a un taller de servicios autorizado para aparatos de jardinería Bosch.
Para cualquier consulta o pedido de piezas de repuesto, es imprescindible indicar el n.º de artículo de 10 dígitos que figura en la placa de características del aparato.
Mantenimiento de la cuchilla
▸ ¡Atención! Desconecte el aparato, desenchufe el disyuntor y retire el acumulador y el cesto colector de césped antes de realizar trabajos de mantenimiento o limpieza. Póngase siempre unos guantes de protección al manipular o trabajar en el área de las cuchillas.
Deposite la máquina sobre su costado derecho para inspeccionar la cuchilla. Sustituya la cuchilla si estuviese mellada o dañada.
Para cambiarla, proceda de la manera siguiente:
Inserte un destornillador (no incluido en el suministro) en el taladro 26 para bloquear el accionamiento. Sujete firmemente la cuchilla 30 empleando unos guantes de protección (no incluidos en el suministro) y desmonte con una llave fija (no incluida en el suministro) el tornillo de sujeción 29, la arandela 28 y la cuchilla 30.
Sujete la cuchilla 30 empleando la arandela 28 y el tornillo de sujeción 29. Antes de apretar el tornillo de sujeción 29, asegúrese de que la cuchilla esté montada en la posición correcta (deberá ser visible el símbolo ⊙, ver figura I).
Cerciórese de haber retirado el destornillador antes de poner en marcha la máquina.
Al realizar el montaje no aceitar ni engrasar la cuchilla ni el tornillo de sujeción.
Cuidado del acumulador
¡Atención! Desconecte el aparato, desenchufe el disyuntor y retire el acumulador y el cesto colector de césped antes de realizar trabajos de mantenimiento o limpieza. Póngase siempre unos guantes de protección al manipular o trabajar en el área de las cuchillas.
Para asegurar un aprovechamiento óptimo del acumulador, tenga en cuenta las siguientes indicaciones y medidas:
Proteja el acumulador de la humedad y del agua. - Únicamente almacene el acumulador sin exceder el margen de temperatura de 0 °C a 45 °C. P. ej., no deje el acumulador en el coche en verano. - Si el aparato quedase directamente expuesto al sol, retire el acumulador del mismo. - La temperatura ideal para almacenar el acumulador es de 5 °C. - Limpie de vez en cuando las rejillas de refrigeración del acumulador con un pincel suave, limpio y seco.
Si antes de una recarga, el tiempo de funcionamiento del acumulador fuese muy reducido, ello es señal de que este está agotado y debe sustituirse.
Al finalizar el trabajo/almacenaje
Limpiar exteriormente de forma minuciosa la máquina con un cepillo blando y un paño. No utilice agua, disolventes ni pasta para pulir. Retirar las partículas y el césped adherido, especialmente en las rejillas de refrigeración 9.
Colocar la máquina sobre uno de sus costados y limpiar el área de la cuchilla. Retirar los restos de césped apelmazado con una pieza de madera o plástico.
- Póngase siempre unos guantes de protección al manipular o trabajar en el área de las cuchillas.
Guardar la máquina en un lugar seco. No depositar ningún objeto encima de la máquina. Si precisa ahorrar espacio, pliegue completamente la empuñadura.
Al plegar y desplegar la empuñadura de estribo/estribo inferior preste atención a no aplastar el cable de red. No deje caer la empuñadura.
Guarde la máquina sin tener montado el cesto colector de césped.
Accesorios especiales
Cuchilla de corte
Rotak 34 LI. F 016 800 288
Rotak 37 LI. F 016 800 277
Rotak 43 LI. F 016 800 278
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las encontrará en:
Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.
España
Robert Bosch España, S.A.
Departamento de ventas
Herramientas Eléctricas
C/ Hermanos García Noblejas, 19
28037 Madrid
El acumulador ha sido ensayado conforme al manual UN ST/SG/AC.10/11/Rev.3 Parte III, Subinciso 38.3. Dispone de una eficaz protección contra una sobrepresión o cortocircuito interior, así como de unos dispositivos contra la rotura forzada o corrientes inversas peligrosas.
La cantidad equivalente de litio que contiene el acumulador es inferior a los valores límite pertinentes. Es por ello, por lo que el acumulador, tanto si va suelto como si va montado en el aparato, no está sujeto a las directivas nacionales e internacionales sobre el transporte de mercancías peligrosas. Sin embargo, esto sí puede ser de relevancia, si son varios los acumuladores transportados. En este caso puede que sea imperativo cumplir ciertas exigencias (p.ej. en el embalaje). Para más detalles le remitimos a la ficha técnica redactada en inglés que puede consultar en internet bajo la siguiente dirección: http://purchasing.bosch.com/en/start/ Allgemeines/Download/index.htm.
Eliminación
Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.
Sólo para los países de la UE:
¡No arroje las herramientas eléctricas a la basura!
Conforme a la Directiva Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacio
nal, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.
Acumuladores/pilas:
Iones de Litio:
Observe las indicaciones comprendidas en el apartado "Transporte", página 65.
No arroje los acumuladores/pilas a la basura, ni al fuego, ni al agua. Los acumuladores/pilas deberán guardarse y reciclarse o eliminarse de manera ecológica.
Sólo para los países de la UE:
Conforme a la directriz 91/157/CEE deberán reciclarse los acumuladores/pilas defectuosos o agotados.
Los acumuladores/pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch:
España
Servicio Central de Bosch
Servilotec, S.L.
Polig.Ind.II,27
Cabanillas del Campo
Tel.: +34 9 01 11 66 97
Reservado el Derecho de modificación.
Volumen de suministro
**especial para cada país
Cargar el acumulador
Proceso de carga rápida
Acumulador cargado
Colocar el acumulador B
Cerrar la tapa del acumulador 7.
Retirar el acumulador
El estado de la entrega también puede controlarse con el acumulador retirado.
| Indicacao LED | Capacidade do Accumulo-dor |
| Luz permanente 3 LEDs verdes | ≥2/3 |
| Luz permanente 2 LEDs verdes | ≥1/3 |
| Luz permanente 1 LEDs verdes | ≤1/3 |
| Luz intermitente 1 LED verde | Reserva |
Control de temperatura del acumulador
Normal, césped fresco
Rendimiento de corte (Rotak 34 LI)
hasta 300m2
hasta 150m2
hasta 100m2
Rendimiento de corte (Rotak 37 LI)
hasta 300m2
hasta 150m2
hasta 100m2
Rendimiento de corte (Rotak 43 LI)
hasta 300m2
hasta 150m2
hasta 100m2
Para aumentar el tiempo de trabajo, se puede adquirir un acumulador adicional a través de un servicio técnico especializado en aparatos de jardín Bosch.
Búsqueda de errores
La siguiente tabla muestra los síntomas de errores y cómo ayudarse a sí mismo, si su dispositivo no funciona correctamente. Si con ello no puede localizar el problema y eliminarlo, póngase en contacto con el servicio técnico autorizado.
Atención: Antes de buscar el error, desconecte el dispositivo y desconecte el interruptor del circuito.
| Simptomi | Mogući uzroci | Pomoć |
| Mašina ne radi | Moguće je začepljenje | Kontrolisati donju stranu mašine i prema potrebi je otpušiti (uvek nosite zaštitne rukavice za rad u basti) |
| Aku-baterija*nie potpuno napunjena | Punjenje akumuladora |
| Akumulator*nie (isprawno) utaknut | Ubacivanje baterije |
| Osiguraču prekidaču strujnog kruga je u kvaru/izgoreo | Potražiti ovlăsćeni servis |
| Previsoka trava | Podesiti veću visinu košenja i mašinu iskrenuti da bi redukovali opterećenja na početku |
| Motorna zašita je reagovala | Motor ostaviti da se ohladi i podesiti veću visinu košenja |
| Aku-baterija je prehladna/pretopla | Zagrijati aka-bateriju/restaviti da se ohladi |
| Prekidač strujnog kruga nije ispran/vijekompletno ubačen | Ubaciti kako treba |
| Motor startuje posle aktiviranja poluge za šaltovanje sa malim vremenskim kašnenjem | Polugu za šaltovanje aktivirati za cca. 1-3 s, da bi motor startovao |
| Motor startuje i ponovo se zaustavlja | Aku-baterija nije potpuno napunjena | Punjenje akumuladora |
| Prekidač strujnog kruga nije ispran/vijekompletno ubačen | Ubaciti kako treba |
| Akumulator*nie (isprawno) utaknut | Ubacivanje baterije |
| Aku-baterija je prehladna/pretopla | Zagrijati aka-bateriju/restaviti da se ohladi Podesiti veću visinu košenja |
| Simptomi | Moguči uzroci | Pomoć |
| Mašina radi sa prekidima | U kvaru je unutrašnji kabl urežaja | Potražiti ovlašćeni servis |
| Motorna zašita je reagovala | Motor ostaviti da se ohladi i podesiti veću visinu košenja |
| Mašina ostavlja pozadi neujednačenu sliku košenja I/ili Motor radi teško | Visina košenja je preniska | Podesiti veću visinu košenja (pogledajte „Podešavanje visine sečenja“) |
| Nož je tup | Promena noža (pogledajte „Održavanje noža“) |
| Moguce je začepljenje | Kontrolisati donju stranu mašine i prema potrebi je OTPušiti (uvek nosite zaštitne rukavice za rad u bašti) |
| Nož je okolo pogrešno montiran | Nož montirati okolo ispravno (pogledajte „Održavanje noža“) |
| Učinak košenja (Vreme trajanja akumuladora))nije dovoljan | Visina košenja je preniska | Podesiti veću visinu košenja i polako koračati |
| Trava je previsoka | Podesiti veću visinu košenja i polako koračati |
| Trava je previšе vlžna ili mokra | Sačekajte da se trava osuši i polako koračajte |
| Trava je pregusta | Podesite veću visinu košenja, polako koračajte i Češće kosite |
| Dodatni akumulatorMZe da se nabavi preko stručnog servisa za Bosch bašenske uredjaje | Potražiti ovlašćeni servis |
| Posle uključivanja mašine ne okrece se nož za košenje | Nožu smeta trava | Mašinu isključiti Otkloniti začepljenje (uvek nosite zaštitne rukavice za rad u bašti) |
| Odpušteni navrtka/zavrtanj noža | Steci navrtku/zavrtanj noža |
| Jake vibracije/šumovi | Odpušteni navrtka/zavrtanj noža | Steci navrtku/zavrtanj noža |
| Nož je oštećen | Promena noža |
| Nije moguce punjenje | Kontakti akumulatora zaprljani | Očistite kontakte akumulatora, na primer naticanjem i svlačenjem akumulatora vishe puta, u datom slučaju zamenite akumulator |
| Akumulator je u kvaru, jer je unutar akumulatora prekinuta snaga( pojedinačne ćelije) | Zameniti akumulator |
| LED-pokazivači 18 odn. 19 ne svetle posle ubacivanja mrežnog utikača u utičnicu | Mrežni utikač uredjaja za punjenjeicates (ispavno) utaknut | Utaknite mrežni utikač (potpuno) u utičnicu |
| U kvaru utičnica, mrežni kabel ili uredjaj za punjenje | Prekontrolisati napon mreže i uredjaj za punjenje u datom slučaju od strane nekog stručnog servisa za Bosch elektrICIne uredjaje |
Mantenimiento y servicio
Mantenimiento y limpieza
¡Atención! Antes de realizar trabajos de mantenimiento o limpieza, desconecte el dispositivo, desconecte el interruptor del circuito y retire la batería y la bolsa de recogida de hierba. Use siempre guantes de jardinería si trabaja en la zona de las cuchillas afiladas.
