MANUALE UTENTE ROTAK 37 LI BOSCH

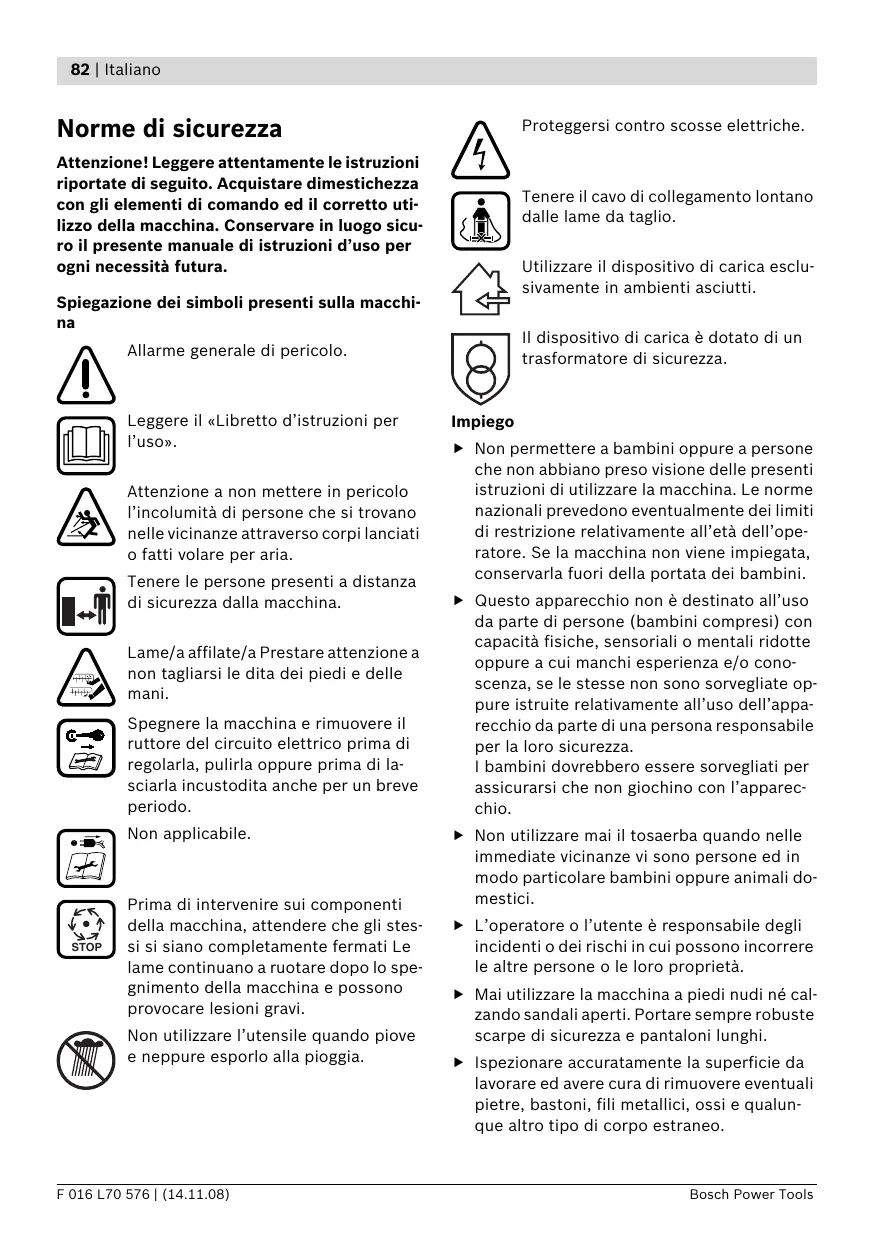

Attenzione! Leggere attentamente le istruzioni riportate di seguito. Acquistare dimestichezza con gli elementi di comando ed il corretto utilizzo della macchina. Conservare in luogo sicuro il presente manuale di istruzioni d’uso per ogni necessità futura. Tenere il cavo di collegamento lontano dalle lame da taglio. Utilizzare il dispositivo di carica esclusivamente in ambienti asciutti. Spiegazione dei simboli presenti sulla macchina Il dispositivo di carica è dotato di un trasformatore di sicurezza. Allarme generale di pericolo. Leggere il «Libretto d’istruzioni per l’uso». Attenzione a non mettere in pericolo l’incolumità di persone che si trovano nelle vicinanze attraverso corpi lanciati o fatti volare per aria. Tenere le persone presenti a distanza di sicurezza dalla macchina. Lame/a affilate/a Prestare attenzione a non tagliarsi le dita dei piedi e delle mani. Spegnere la macchina e rimuovere il ruttore del circuito elettrico prima di regolarla, pulirla oppure prima di lasciarla incustodita anche per un breve periodo. Non applicabile. STOP Prima di intervenire sui componenti della macchina, attendere che gli stessi si siano completamente fermati Le lame continuano a ruotare dopo lo spegnimento della macchina e possono provocare lesioni gravi. Non utilizzare l’utensile quando piove e neppure esporlo alla pioggia. F 016 L70 576 | (14.11.08) Impiego f Non permettere a bambini oppure a persone che non abbiano preso visione delle presenti istruzioni di utilizzare la macchina. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all’età dell’operatore. Se la macchina non viene impiegata, conservarla fuori della portata dei bambini. f Questo apparecchio non è destinato all’uso da parte di persone (bambini compresi) con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza, se le stesse non sono sorvegliate oppure istruite relativamente all’uso dell’apparecchio da parte di una persona responsabile per la loro sicurezza. I bambini dovrebbero essere sorvegliati per assicurarsi che non giochino con l’apparecchio. f Non utilizzare mai il tosaerba quando nelle immediate vicinanze vi sono persone ed in modo particolare bambini oppure animali domestici. f L’operatore o l’utente è responsabile degli incidenti o dei rischi in cui possono incorrere le altre persone o le loro proprietà. f Mai utilizzare la macchina a piedi nudi né calzando sandali aperti. Portare sempre robuste scarpe di sicurezza e pantaloni lunghi. f Ispezionare accuratamente la superficie da lavorare ed avere cura di rimuovere eventuali pietre, bastoni, fili metallici, ossi e qualunque altro tipo di corpo estraneo. Bosch Power Tools Italiano | 83 f Prima dell’impiego controllare sempre visivamente che le lame, le viti delle lame ed il gruppo di taglio non siano usurati o danneggiati. Al fine di evitare squilibri, in caso di usura o danneggiamento delle lame e delle viti delle lame, sostituire sempre la serie completa. f Procedere alla tosatura dell’erba solamente di giorno o con una buona illuminazione artificiale. f Se possibile, evitare di utilizzare il tosaerba sull’erba bagnata. f Camminare sempre e non correre mai. f Mai utilizzare il tosaerba con dispositivi di protezione e coperture difettosi oppure senza dispositivi di sicurezza, come per esempio deflettore protettivo e/o cestello raccoglierba. f La tosatura dell’erba sulle scarpate può essere pericolosa. – Non tosare l’erba su pendenze eccessivamente ripide. – In caso di superfici con una certa pendenza oppure in caso di erba bagnata, attenzione a non scivolare. – In caso di superfici con una certa pendenza, tosare l’erba trasversalmente e non procedere mai in senso perpendicolare alla pendenza. – Porre estrema cautela nell’invertire direzione sulle pendenze. f Operare con estrema attenzione quando si arretra o quando si tira la macchina. f Durante la tosatura dell’erba avere cura di spingere il tosaerba sempre in avanti e di non tirarlo mai in direzione del proprio corpo. f Le lame devono essere sempre completamente ferme prima di ribaltare il tosaerba per trasportarlo su superfici non erbose e alla/dalla zona da trattare. f Durante l’operazione di accensione oppure avviamento del motore non ribaltare la macchina a meno che questo non sia indispensabile per l’avviamento nell’erba alta. In questo caso, premendo verso il basso l’impugnatu- Bosch Power Tools ra, sollevare la parte lontana dall’operatore non più di quanto strettamente necessario. Al momento di abbassare di nuovo la macchina, fare attenzione a tenere entrambe le mani sull’impugnatura. f Accendere la macchina come descritto nelle istruzioni d’uso e fare attenzione che i piedi siano a distanza sufficiente dalle parti rotanti. f Non mettere le mani ed i piedi vicino o sotto le parti rotanti. f Lavorando con la macchina mantenere sempre una certa distanza dalla zona di espulsione. f Non sollevare, né trasportare mai la macchina con il motore in funzione. Rimuovere il ruttore del circuito elettrico: – ogniqualvolta si lascia la macchina incustodita, – prima dell’eliminazione di bloccaggi, – quando si effettuano controlli alla macchina, interventi di pulizia oppure di qualunque altro tipo, – in seguito ad una collisione con corpi estranei. Controllare immediatamente la macchina in merito a danneggiamenti e, se necessario, far effettuare le dovute riparazioni, – se la macchina inizia a vibrare in modo insolito (controllare immediatamente). Manutenzione f Assicurarsi sempre che tutti i dadi, i bulloni e le viti siano ben serrati affinché venga garantito uno stato operativo sicuro della macchina. f Controllare regolarmente la condizione e lo stato di usura del cestello raccoglierba. f Controllare la macchina e per ragioni di sicurezza sostituire parti usurate o danneggiate. f Per il tosaerba utilizzare esclusivamente lame da taglio previste. f Accertarsi che le parti di ricambio montate siano approvate da Bosch. f Mettere sempre guanti da giardino maneggiando o lavorando nel settore delle lame taglienti. F 016 L70 576 | (14.11.08) 84 | Italiano Indicazioni per l’uso ottimale della batteria ricaricabile f Prima di inserire la batteria ricaricabile, assicurarsi che l’elettroutensile sia spento. Inserendo una batteria ricaricabile in un elettroutensile acceso potrà dare insorgenza ad incidenti. f Custodire il caricabatteria al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in un caricabatteria va ad aumentare il rischio d’insorgenza di scosse elettriche. f Ricaricare le batterie ricaricabili solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di ricarica previsto per un determinato tipo di batteria sussiste il pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile. f Non caricare batterie di altra fabbricazione. Il caricabatteria è idoneo esclusivamente per operazioni di ricarica di batterie Bosch agli ioni di litio con tensioni indicate sotto dati tecnici. In caso contrario si viene a creare il pericolo di incendio e di esplosione. f Avere cura di mantenere il caricabatteria sempre pulito. Attraverso accumuli di sporcizia si crea il pericolo di una scossa elettrica. f Prima di ogni impiego controllare il caricabatteria, il cavo e la spina. Non utilizzare il caricabatteria in caso doveste riscontrare dei danni. Non aprire mai personalmente il caricabatteria e farlo riparare soltanto da personale qualificato e soltanto con pezzi di ricambio originali. In caso di caricabatterie per batterie, cavi e spine danneggiate si aumenta il pericolo di una scossa elettrica. f Non utilizzare il caricabatteria su basi facilmente infiammabili (p. es. carta, tessuti ecc.) oppure in ambienti infiammabili. Per via del riscaldamento del caricabatteria che si ha durante la fase di ricarica si viene a creare il pericolo di incendio. f Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti oppure altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un corto circuito tra i contatti delle batterie ricaricabili può provocare bruciature oppure lo sviluppo di incendi. f In caso d’impiego errato si provoca il pericolo di fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni. f Non aprire la batteria. Vi è il pericolo di un corto circuito. f Proteggere la batteria ricaricabile da calore troppo forte, p. es. anche da continue radiazioni solari e dal fuoco. Vi è concreto pericolo di esplosione! f Non mettere la batteria ricaricabile in corto circuito. Vi è concreto pericolo di esplosione! f In caso di difetto e di uso improprio della batteria ricaricabile vi è il pericolo di una fuoriuscita di vapori. Far entrare aria fresca e farsi visitare da un medico in caso di disturbi. I vapori possono irritare le vie respiratorie. f Proteggere la batteria ricaricabile da umidità ed acqua. f Conservare la batteria ricaricabile esclusivamente nel campo di temperatura da 0 °C fino a 45 °C. Non lasciare la batteria ricaricabile p. es. in estate nell’automobile. f Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto. f Avere cura d’impiegare in questo utensile esclusivamente batterie ricaricabili esplicitamente previste. L’impiego di batterie ricaricabili diverse da quelle consigliate potrà comportare il pericolo di lesioni e d’incendio. F 016 L70 576 | (14.11.08) Bosch Power Tools Italiano | 85 Descrizione del funzionamento Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Componenti illustrati La numerazione dei componenti illustrati si riferisce alla rappresentazione dell’elettroutensile sulle pagine con le rappresentazioni grafiche. 1 Leva dell’interruttore 2 Pulsante di sicurezza 3 Parte superiore dell’impugnatura 4 Cestello raccoglierba Uso conforme alle norme 5 Deflettore protettivo Questo apparecchio è stato progettato per tosare l’erba di prati in settori privati. 6 Parte inferiore dell’impugnatura Volume di fornitura 7 Coperchio della batteria ricaricabile 8 Batteria ricaricabile 9 Feritoie di ventilazione Estrarre l’apparecchio con attenzione dall’imballaggio ed accertarsi che tutti i componenti che seguono facciano parte della fornitura: 10 Rotelle

13 Tasto per indicatore dello stato di carica

Tosaerba con impugnatura 1 Parte inferiore dell’impugnatura 2 Viti 2 Dadi ad alette 2 Viti per lamiera 2 Parti del cestello raccoglierba (Rotak 34/37 LI) 3 Parti del cestello raccoglierba (Rotak 43 LI) 2 Clip per cavo Stazione di ricarica Ruttore del circuito elettrico Batteria/e ricaricabile* Manuale di istruzioni

• specifico del prodotto In caso che un qualsiasi elemento dovesse mancare oppure dovesse essere danneggiato, mettersi in contatto con il rivenditore presso il quale avete acquistato la macchina. 11 Rastrello per erba 12 Leva per altezza di taglio 14 Indicatore dello stato di carica della batteria 15 Indicatore del controllo della temperatura 16 Sede di ricarica 17 Dispositivo di carica 18 Indicatore LED rosso sul dispositivo di carica 19 Indicatore LED verde sul dispositivo di carica 20 Spina di rete ** 21 Numero di serie ** varia secondo il Paese L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è contenuto nel nostro programma accessori. La macchina pesa completamente assemblata circa 12,8–13,8 kg. Se necessario, farsi aiutare per estrarre la macchina dall’imballo. Prestare sempre la massima attenzione alle lame taglienti estraendo la macchina dall’imballo oppure trasportandola verso la superficie erbosa. Bosch Power Tools F 016 L70 576 | (14.11.08) 86 | Italiano Dati tecnici Tosaerba Codice prodotto Rotak 34 LI Rotak 37 LI Rotak 43 LI 3 600 H81 ... 3 600 H81 ... 3 600 H81 ... Larghezza lame

12,8 13,0 13,8 Capacità cestello raccoglierba Peso (max.)

Numero di serie Cfr. numero di serie 21 (targhetta di costruzione) applicata alla macchina Batteria ricaricabile Agli ioni di litio Agli ioni di litio Agli ioni di litio

Codice prodotto Tensione nominale Tempo di ricarica (a batteria scaricata) Numero degli elementi della batteria ricaricabile

Stazione di ricarica AL 3640 CV Professional AL 3640 CV Professional AL 3640 CV Professional Codice prodotto

0 – 45 0 – 45 0 – 45 Peso in funzione della EPTA-Procedure 01/2003

1,0 1,0 1,0 /II /II /II Classe di sicurezza Informazioni sulla rumorosità e sulla vibrazione Rotak 34/37 LI Valori misurati rilevati conformemente alla norma 2000/14/CE (1,60 altezza, 1,0 distanza) e EN ISO 5349. Il livello di rumore stimato A dell’apparecchio ammonta normalmente: livello di pressione acustica 81 dB(A); livello di potenza sonora garanti-to inferiore a 90 dB(A). Incertezza della misura K =0 .74 dB. Rotak 43 LI Valori misurati rilevati conformemente alla norma 2000/14/CE (1,60 altezza, 1,0 distanza) e EN ISO 5349. Il livello di rumore stimato A dell’apparecchio ammonta normalmente: livello di pressione acustica 81 dB(A); livello di potenza sonora garanti-to inferiore a 91 dB(A). Incertezza della misura K =0 .74 dB. La vibrazione su mano-braccio è inferiore a 2,5 m/s2. La vibrazione su mano-braccio è inferiore a 2,5 m/s2. F 016 L70 576 | (14.11.08) Bosch Power Tools Italiano | 87 Dichiarazione di conformità Rotak 34/37 LI Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60335, EN 50338 (apparecchio a batteria ricaricabile) e EN 60335 (dispositivo di carica batteria) secondo le norme delle direttive 2006/95/CE, 2004/108/CE, 98/37/CE (fino al

28.12.2009), 2006/42/CE (a partire dal

29.12.2009), 2000/14/CE.

2000/14/CE: livello di potenza sonora misurato 90 dB(A). Procedimento di valutazione della conformità secondo appendice VI. Rotak 43 LI Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60335, EN 50338 (apparecchio a batteria ricaricabile) e EN 60335 (dispositivo di carica batteria) secondo le norme delle direttive 2006/95/CE, 2004/108/CE, 98/37/CE (fino al

28.12.2009), 2006/42/CE (a partire dal

29.12.2009), 2000/14/CE.

2000/14/CE: livello di potenza sonora misurato 90 dB(A). Procedimento di valutazione della conformità secondo appendice VI. Ente designato: SRL, Sudbury, England, Nr. 1088 Fascicolo tecnico presso: Bosch Lawn and Garden Ltd., PT-LG/EAE, Stowmarket, Suffolk IP14 1EY, England Leinfelden, lì 17.09.2008 Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification

17.09.2008, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen Bosch Power Tools Montaggio Per la Vostra sicurezza f Attenzione! Spegnere l’apparecchio e rimuovere il ruttore del circuito elettrico e la batteria ricaricabile prima di procedere ad interventi di manutenzione o di pulizia. Lo stesso vale se il cavo della corrente dovesse essere danneggiato, tagliato oppure aggrovigliato. f Le lame continuano a ruotare ancora per alcuni secondi dopo lo spegnimento della macchina. f Attenzione – mai toccare la lama di taglio in rotazione. Caricare la batteria Osservare la tensione di rete: La tensione della rete deve corrispondere a quella indicata sulla targhetta dell’elettroutensile. Gli elettroutensili con l’indicazione di 230 V possono essere collegati anche alla rete di 220 V/240 V. Utilizzare solo il caricabatteria fornito insieme all’elettroutensile. Solo questo caricabatteria è previsto per la batteria Li-Ion utilizzata per questo elettroutensile. La batteria ricaricabile è dotata di un sensore per il controllo della temperatura che permette operazioni di ricarica solo entro un campo di temperatura tra 0 °C e 45 °C. In questo modo si permette di raggiungere una lunga durata della batteria. Nota bene: La batteria ricaricabile viene fornita parzialmente carica. Per garantire l’intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completamente la batteria ricaricabile nella stazione di ricarica. La batteria ricaricabile a ioni di litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un’interruzione dell’operazione di ricarica non danneggia la batteria ricaricabile. La batteria ricaricabile agli ioni di litio è protetta contro lo scaricamento totale durante l’impiego nella macchina. In caso di batteria ricaricabile scarica, la macchina viene spenta tramite un collegamento di protezione e non è possibile continuare a farla funzionare. F 016 L70 576 | (14.11.08) 88 | Italiano f Non premere l’interruttore di avvio/arresto dopo lo spegnimento automatico. La batteria può essere danneggiata. Inoltre, per la durata di ca. 2 secondi viene emesso un segnale acustico che segnala che la batteria è stata ricaricata completamente. Processo di ricarica Una volta terminata l’operazione, la batteria può essere estratta ed è pronta per l’uso immediato. L’operazione di ricarica inizia non appena la spina di rete della stazione di ricarica viene inserita nella presa per la corrente e la batteria 8 ricaricabile viene inserita nella sede di ricarica 16. Grazie all’intelligente procedimento di ricarica, lo stato di ricarica della batteria viene riconosciuto automaticamente e l’operazione di ricarica avviene con la rispettiva ottimale corrente di carica in base alla temperatura della batteria e della tensione. Questa procedura consente di non sottoporre a sforzi eccessivi la batteria che in caso di deposito nella stazione di ricarica resta sempre completamente carica. Significato degli elementi di visualizzazione Il controllo dell’operazione di ricarica viene segnalato attraverso gli indicatori LED 18 oppure 19: Operazione veloce di ricarica L’operazione veloce di ricarica viene segnalata tramite un lampeggio dell’indicatore LED verde 19. Durante il processo di carica i tre LED verdi sono illuminati uno dopo l’altro e si spengono brevemente. La batteria ricaricabile è completamente carica quando i tre LED verdi sono illuminati permanentemente. Circa 5 minuti dopo che la batteria ricaricabile è stata caricata completamente, i tre LED verdi si spengono di nuovo. Nota bene: L’operazione veloce di ricarica è possibile esclusivamente se la temperatura della batteria ricaricabile si trova nel campo di temperatura di carica ammissibile, vedi paragrafo «Dati tecnici». Batteria caricata La luce continua dell’indicatore LED verde 19 segnala che la batteria è stata ricaricata completamente. F 016 L70 576 | (14.11.08) Quando la batteria ricaricabile non è inserita, la luce continua dell’indicatore LED verde 19 segnala che la spina di rete è inserita nella presa di corrente e che la stazione di ricarica è pronta per l’uso. Temperatura della batteria ricaricabile inferiore a 0 °C oppure superiore a 45 °C La luce continua dell’indicatore LED rosso 18 segnala che la temperatura della batteria ricaricabile si trova al di fuori del campo di temperatura per operazione veloce di ricarica di 0 °C – 45 °C. Non appena viene raggiunto il campo di temperatura ammesso, il dispositivo di ricarica passa automaticamente alla ricarica veloce. Se la temperatura della batteria ricaricabile si trova al di fuori del campo di temperatura di ricarica, inserendo la batteria nel dispositivo di ricarica si accende il LED rosso della batteria ricaricabile. Operazione di ricarica impossibile In caso di un’altra disfunzione dell’operazione di ricarica, la stessa viene segnalata tramite un lampeggio dell’ indicatore LED rosso 18. L’operazione di ricarica non può essere avviata e la batteria non può essere ricaricata (vedi «Individuazione dei guasti e rimedi»). Istruzioni per la ricarica In caso di cicli di ricarica continui oppure in caso di operazioni di ricarica successivi senza interruzioni, la stazione di ricarica si può riscaldare. Questo fatto non è comunque preoccupante e non è indice di un difetto tecnico della stazione di ricarica. Una sensibile riduzione della durata del funzionamento dopo l’operazione di ricarica sta ad indicare che la batteria ricaricabile dovrà essere sostituita. Bosch Power Tools Italiano | 89 Raffreddamento della batteria ricaricabile (Active Air Cooling) Il comando del ventilatore integrato nel dispositivo di ricarica controlla la temperatura della batteria ricaricabile inserita. Se la temperatura della batteria ricaricabile supera i 30 °C, tramite un ventilatore la batteria ricaricabile viene raffreddata ad una temperatura di ricarica ottimale. Il ventilatore acceso sviluppa il tipico rumore di ventilazione. Se il ventilatore non funziona significa che la temperatura della batteria ricaricabile si trova in un campo ottimale di temperatura di ricarica oppure che il ventilatore è difettoso. In questo caso si allunga la durata dell’operazione di ricarica della batteria ricaricabile. Montaggio p Inserire la batteria ricaricabile 8 in modo che la stessa scatti in posizione in modo percettibile (clic). q Inserire il ruttore del circuito elettrico 24 come illustrato. Assicurarsi che lo stesso sia posizionato in modo corretto. r Qualora il tosaerba non venisse utilizzato subito, mettere il ruttore del circuito elettrico 24 in posizione di stazionamento come illustrato. Chiudere il coperchio della batteria ricaricabile Rimozione della batteria ricaricabile Tirare verso l’alto la leva per il coperchio della batteria ricaricabile 23 e sollevare il coperchio della batteria ricaricabile 7. Rimuovere il ruttore del circuito elettrico 24 e metterlo in posizione di stazionamento. f Non inserire la batteria ricaricabile e/o il ruttore del circuito elettrico prima che la macchina sia stata montata completamente. Tirare verso l’alto la leva per il coperchio della batteria ricaricabile 23. f Aprendo oppure chiudendo l’impugnatura superiore/inferiore fare sempre attenzione affinchè il cavo della corrente non rimanga incastrato. Non lasciar cadere l’impugnatura. Assemblaggio del cestello raccoglierba Montaggio dell’impugnatura A n o Applicare la parte inferiore dell’impugnatura 6 nei fori appositamente previsti e fissarla con le viti per lamiera. Nota bene: La parte superiore dell’impugnatura 3 è regolabile in altezza. Montare l’impugnatura in posizione I oppure II. p Con l’ausilio delle viti e dei dadi ad alette 22 montare la parte superiore dell’impugnatura 3 alle aste inferiori 6. Nota bene: Assicurarsi che il cavo sia stato ben fissato all’impugnatura tramite le apposite clip per cavo. Applicazione della batteria ricaricabile B n o Tirare verso l’alto la leva per il coperchio della batteria ricaricabile 23 e sollevare il coperchio della batteria ricaricabile 7. Bosch Power Tools Rimuovere la batteria ricaricabile 8. Rotak 34/37 LI C Assemblare la parte superiore del cestello raccoglierba con la parte inferiore dello stesso facendo scattare in posizione le linguette lungo il bordo. Iniziare da dietro e continuare man mano in avanti. Rotak 43 LI D n Assemblare entrambe le metà della parte inferiore del cestello raccoglierba facendo scattare in posizione le linguette lungo il bordo. Iniziare da dietro e continuare man mano in avanti. o Assemblare insieme le due metà del cestello raccoglierba. Inserimento/rimozione del cestello raccoglierba E Sollevare il deflettore protettivo 5 e tenerlo in questa posizione per inserire oppure rimuovere il cestello raccoglierba 4. Qualora non si volesse raccogliere l’erba tagliata, il tosaerba può essere utilizzato senza il cestello raccoglierba 4 agganciato. Il deflettore protettivo 5 deve in ogni caso essere ribaltato verso il basso. F 016 L70 576 | (14.11.08) 90 | Italiano Regolazione dell’altezza di taglio F f Prima di regolare l’altezza di taglio fermarsi, rilasciare la levetta dell’interruttore ed attendere fino a quando il motore si sarà fermato completamente. Le lame continuano a ruotare dopo lo spegnimento del motore e possono provocare lesioni gravi. f Attenzione – mai toccare la lama di taglio in rotazione. Per effettuare il primo taglio della stagione dovrebbe essere regolata un’altezza di taglio alta. Il tosaerba può essere regolato su 7 altezze di taglio tra 35 mm e 70 mm. A tal fine premere la leva per l’altezza di taglio 12 all’interno e muoverla in avanti o indietro mentre il tosaerba viene abbassato o sollevato per regolare così l’altezza di taglio desiderata. Rimuovendo il coperchio 25 come illustrato, l’altezza di taglio del tosaerba può essere ridotta a 20 mm. f In caso di regolazione dell’altezza di taglio a 20 – 30 mm si riduce il periodo di carica della batteria ricaricabile. Uso Messa in funzione f Le lame continuano a ruotare ancora per alcuni secondi dopo lo spegnimento della macchina. Prima di riaccendere nuovamente la macchina, attendere che il motore e le lame si siano fermati completamente. f Non avviare nuovamente la macchina subito dopo averla disinserita. Nota bene: Per facilitare l’avvio, premere verso il basso l’impugnatura al fine di alzare le rotelle anteriori. Inserire nuovamente il ruttore del circuito elettrico 24. F 016 L70 576 | (14.11.08) Avviamento G n Premere il pulsante di sicurezza 2 e tenerlo premuto.

1 sec start o Tirare la leva dell’interruttore 1 contro l’impugnatura. Rilasciare il pulsante di sicurezza 2. Nota bene: Dopo l’azionamento della leva di comando 1 il motore si avvia con un leggero ritardo. Arresto Rilasciare la leva dell’interruttore 1. Qualora il tosaerba non venisse utilizzato subito, mettere il ruttore del circuito elettrico 24 in posizione di stazionamento come illustrato. Il tosaerba è dotato di un freno motore. Questo dispositivo di protezione frena la lama entro pochi secondi. Tosatura dell’erba

Proteggere la batteria ricaricabile da calore troppo forte, p. es. anche da continue radiazioni solari e dal fuoco. L’elettroutensile non funziona ad una temperatura inferiore di 0 °C oppure superiore di 45 °C! f In caso di irradiamento solare diretto non lasciare la batteria ricaricabile nella macchina. Operando in condizioni di tosatura particolarmente difficile, evitare di sottoporre il motore a sovraccarichi. In caso di sovraccarico, il numero di giri del motore si abbassa ed il rumore del motore cambia. In tal caso fermarsi, rilasciare la leva dell’interruttore 1 e regolare una maggiore altezza di taglio. L’inosservanza di questa istruzione potrebbe ridurre la potenza di taglio (tempo di carica della batteria) e/o la macchina o la batteria ricaricabile potrebbero venire danneggiati. Il rastrello per erba 11 permette di tosare l’erba vicino a margini di pareti e di angoli. Tosando l’erba vicino a margini attenzione a non toccare oggetti con il rastrello per erba 11. Bosch Power Tools Italiano | 91 Indicatore per il controllo della temperatura (vedi figura principale) Indicazioni operative Indicatore dello stato di carica della batteria (vedi figura principale) La batteria ricaricabile 8 è dotata di un indicatore dello stato di ricarica 14 che visualizza lo stato di carica della batteria ricaricabile. L’indicatore dello stato di carica della batteria 14 è costituito da 3 LED verdi. Azionare il tasto per l’indicatore dello stato di carica 13 per attivare l’indicatore dello stato di carica 14. Dopo ca. 5 secondi l’indicatore dello stato di carica si spegne automaticamente. Lo stato di ricarica può essere controllato anche a batteria ricaricabile estratta. Indicatore LED Autonomia batteria ricaricabile Luce continua 3 LED verde ≥ 2/3 Luce continua 2 LED verde ≥ 1/3 Luce continua 1 LED verde ≤ 1/3 Luce intermittente 1 LED verde Riserva Se dopo aver premuto il tasto 13 non vi è alcun LED illuminato, la batteria ricaricabile è difettosa e deve essere sostituita. Per motivi di sicurezza il controllo dello stato di ricarica può avvenire solo quando a tosaerba fermo. Il LED rosso dell’indicatore per il controllo della temperatura 15 segnala che la batteria ricaricabile oppure l’elettronica dell’apparecchio (in caso di batteria ricaricabile inserita) non sono nel campo di temperatura ottimale. In questo caso l’apparecchio non funziona oppure non funziona alla potenza massima. Controllo della temperatura della batteria ricaricabile Il LED rosso 15 lampeggia premendo il tasto 13 oppure l’interruttore di avvio/arresto 1 (con batteria ricaricabile inserita): La batteria ricaricabile è al di fuori del campo di temperatura d’esercizio da – 10 °C fino a +60 °C. In caso di una temperatura superiore a 70 °C la batteria ricaricabile si disinserisce fino a quando la stessa è di nuovo in un campo di temperatura d’esercizio ammissibile. Controllo della temperatura dell’elettronica dell’apparecchio Il LED rosso 15 è illuminato costantemente premendo l’interruttore di avvio/arresto 1: la temperatura dell’elettronica dell’apparecchio è inferiore a 5 °C oppure superiore a 75 °C. In caso di una temperatura superiore a 90 °C l’elettronica dell’apparecchio si disinserisce fino a quando la stessa è di nuovo in un campo di temperatura d’esercizio ammissibile. Durante il processo di carica i tre LED verdi sono illuminati uno dopo l’altro e si spengono brevemente. La batteria ricaricabile è completamente carica quando i tre LED verdi sono illuminati permanentemente. Circa 5 minuti dopo che la batteria ricaricabile è stata caricata completamente, i tre LED verdi si spengono di nuovo. Bosch Power Tools F 016 L70 576 | (14.11.08) 92 | Italiano Potenza di taglio (durata della batteria ricaricabile) La potenza di taglio (durata della batteria ricaricabile) dipende dalle caratteristiche del prato, p. es. dallo spessore dell’erba, dall’umidità, dalla lunghezza dell’erba e dall’altezza di taglio. Se durante il taglio dell’erba la macchina viene accesa e spenta ripetutamente, si riduce anche in questo caso la potenza di taglio (durata della batteria ricaricabile). Per ottimizzare la potenza di taglio (durata della batteria ricaricabile) si consiglia di tagliare l’erba spesso, di ridurre l’altezza di taglio e di camminare a velocità normale. L’esempio riportato di seguito illustra la correlazione tra l’altezza di taglio e la potenza di taglio riferita ad una carica della batteria ricaricabile. Condizioni di taglio Erba molto rada, asciutta Erba rada, asciutta Erba normale, folta 15cm 8cm 6cm 4cm 4cm 4cm Potenza di taglio (Rotak 34 LI) fino a 300 m2 fino a 150 m2 fino a 100 m2 Potenza di taglio (Rotak 37 LI) fino a 300 m2 fino a 150 m2 fino a 100 m2 Potenza di taglio (Rotak 43 LI) fino a 300 m2 fino a 150 m2 fino a 100 m2 Per aumentare la durata è possibile acquistare una batteria ricaricabile supplementare tramite un Centro di Assistenza Clienti autorizzato per utensili da giardinaggio Bosch. F 016 L70 576 | (14.11.08) Bosch Power Tools Italiano | 93 Individuazione dei guasti e rimedi La tabella seguente indica i controlli da effettuare e le azioni da intraprendere se la Vostra macchina non dovesse funzionare correttamente. Qualora non si riuscisse ad identificare o a risolvere il problema, rivolgersi al rivenditore. f Attenzione: Spegnere l’apparecchio ed estrarre il ruttore del circuito elettrico prima di iniziare la ricerca della causa del guasto. Problema Possibili cause Rimedi La macchina non funziona Possibile ostruzione Controllare la parte inferiore della macchina e, se necessario, rimuovere (portare sempre guanti per giardinaggio) Batteria non ricaricata comple- Caricare la batteria tamente La batteria ricaricabile non è in- Applicazione della batteria ricariserita (correttamente) cabile Fusibile nel ruttore del circuito elettrico difettoso/bruciato Contattare il centro assistenza clienti Erba troppo lunga Regolare un’altezza di taglio maggiore e ribaltare il tosaerba per ridurre la sollecitazione iniziale La protezione del motore è scattata Lasciare raffreddare il motore e regolare un’altezza di taglio maggiore Batteria troppo fredda/troppo calda Riscaldare/raffreddare la batteria Ruttore del circuito elettrico è Inserire correttamente stato inserito non correttamente/non completamente Dopo l’azionamento della leva di comando il motore si avvia con un leggero ritardo Il motore si avvia e si arresta successivamente di nuovo Azionare la leva di comando per ca. 1 – 3 s per avviare il motore Batteria non ricaricata comple- Caricare la batteria tamente Ruttore del circuito elettrico è Inserire correttamente stato inserito non correttamente/non completamente La batteria ricaricabile non è in- Applicazione della batteria ricariserita (correttamente) cabile Batteria troppo fredda/troppo calda Bosch Power Tools Riscaldare/raffreddare la batteria Regolare una maggiore altezza di taglio F 016 L70 576 | (14.11.08) 94 | Italiano Problema Possibili cause Rimedi La macchina funziona con interruzioni Cablaggio interno danneggiato Contattare il centro assistenza clienti La protezione del motore è scattata Lasciare raffreddare il motore e regolare un’altezza di taglio maggiore Il tosaerba lascia tracce di ta- Altezza di taglio troppo bassa glio irregolari e/o Il motore lavora con difficoltà Lame senza filo Regolare una maggiore altezza di taglio (vedi «Regolazione dell’altezza di taglio») Sostituzione della lama (vedi «Manutenzione della lama») Possibile ostruzione Controllare la parte inferiore della macchina e, se necessario, rimuovere (portare sempre guanti per giardinaggio) Lama montata in posizione errata Montare la lama nella posizione corretta (vedi «Manutenzione della lama») Potenza di taglio (durata del- Altezza di taglio troppo bassa la batteria ricaricabile) non sufficiente Erba troppo alta Regolare una maggiore altezza di taglio e camminare lentamente Regolare una maggiore altezza di taglio e camminare lentamente Erba troppo bagnata oppure umida Attendere fino a quando l’erba è asciutta e camminare lentamente Erba troppo spessa Regolare una maggiore altezza di taglio, camminare lentamente e tagliare l’erba spesso È possibile acquistare una batteria ricaricabile supplementare tramite un Centro di Assistenza Clienti autorizzato per utensili da giardinaggio Bosch Contattare il centro assistenza clienti La lama da taglio non ruota Lama bloccata da erba dopo aver acceso la macchina Spegnere la macchina Eliminare l’ostruzione (portare sempre guanti per giardinaggio) Dado/vite della lama allentato/allentata Serrare saldamente il dado/vite della lama Vibrazioni e rumore eccessivi Dado/vite della lama allentato/allentata Serrare saldamente il dado/vite della lama Lama danneggiata F 016 L70 576 | (14.11.08) Sostituzione della lama Bosch Power Tools Italiano | 95 Problema Possibili cause Operazione di ricarica non possibile I contatti delle batterie ricarica- Pulire i contatti delle batterie ribili sono sporchi caricabili; p.es. inserendo ed estraendo più volte le batterie o la batteria ricaricabile Gli indicatori LED 18 oppure 19 non sono accesi dopo che la spina di rete è stata inserita nella presa La batteria è difettosa poiché all’interno della batteria vi è un’interruzione della linea di collegamento (elementi della batteria singoli) Sostituire la batteria La spina di collegamento alla rete della stazione di ricarica non è inserita (correttamente) Inserire la spina di rete (completamente) nella presa per la corrente Difetto della presa per la corrente, del cavo di rete oppure della stazione di ricarica Controllare la tensione di rete e, se necessario, far controllare il dispositivo di ricarica da un Centro di Assistenza Clienti autorizzato per elettroutensili Bosch Manutenzione ed assistenza Manutenzione e pulizia f Attenzione! Prima di effettuare interventi di manutenzione o pulizia spegnere l’apparecchio, togliere il ruttore del circuito elettrico, la batteria ricaricabile ed il raccoglitore erba. f Mettere sempre guanti da giardino maneggiando o lavorando nel settore delle lame taglienti. Nota bene: Per garantire un funzionamento durevole ed affidabile, eseguire regolarmente le seguenti operazioni di manutenzione. Controllare regolarmente la macchina in merito a difetti evidenti come lame allentate o danneggiate, collegamenti laschi e componenti usurati o danneggiati. Controllare che le coperture ed i dispositivi di protezione non siano danneggiati e che siano applicati in modo corretto. Prima dell’impiego effettuare eventuali lavori di manutenzione o di riparazione necessari. Bosch Power Tools Rimedi Se nonostante gli accurati procedimenti di produzione e di controllo il tosaerba a filo dovesse guastarsi, la riparazione va fatta effettuare da un centro di assistenza clienti autorizzato per gli elettroutensili Bosch. Comunicare sempre il codice di ordinazione a 10 cifre dell’elettroutensile in caso di richieste o di ordinazione di pezzi di ricambio. Manutenzione della lama

f Attenzione! Prima di effettuare interventi di manutenzione o pulizia spegnere l’apparecchio, togliere il ruttore del circuito elettrico, la batteria ricaricabile ed il raccoglitore erba. f Mettere sempre guanti da giardino maneggiando o lavorando nel settore delle lame taglienti. Appoggiare la macchina sul lato destro per controllare la lama. Sostituire la lama in caso dovesse essere consumata oppure danneggiata. F 016 L70 576 | (14.11.08) 96 | Italiano Per sostituire la lama procedere come segue: Inserire un cacciavite (non fornito in dotazione) nel foro 26 per tenere in posizione l’azionamento. Utilizzando guanti da giardinaggio (non forniti in dotazione) tenere ferma la lama 30 e con l’ausilio di un cacciavite (non fornito in dotazione) rimuovere la vite della lama 29, la rondella della lama 28 e la lama 30. Fissare la lama 30 insieme alla rondella della lama 28 ed alla vite della lama 29. Prima di serrare saldamente la vite della lama 29 assicurarsi che la lama sia stata montata in posizione corretta (simbolo deve essere visibile, vedi figura I). Prima di mettere in funzione la macchina, accertarsi sempre che il cacciavite sia stato rimosso. f Non ingrassare, né oliare la lame o la vite della lama in fase di montaggio. Cura della batteria ricaricabile f Attenzione! Prima di effettuare interventi di manutenzione o pulizia spegnere l’apparecchio, togliere il ruttore del circuito elettrico, la batteria ricaricabile ed il raccoglitore erba. f Mettere sempre guanti da giardino maneggiando o lavorando nel settore delle lame taglienti. Osservare le seguenti indicazioni e provvedimenti per garantire un utilizzo ottimale della batteria ricaricabile: – Proteggere la batteria ricaricabile da umidità ed acqua. – Conservare la batteria ricaricabile esclusivamente nel campo di temperatura da 0 °C fino a 45 °C. Non lasciare la batteria ricaricabile p. es. in estate nell’automobile. – In caso di irradiamento solare diretto non lasciare la batteria ricaricabile nella macchina. – La temperatura ottimale per la conservazione della batteria ricaricabile è di 5 °C. – Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto. Una sensibile riduzione della durata del funzionamento dopo l’operazione di ricarica sta ad indicare che la batteria ricaricabile dovrà essere sostituita. F 016 L70 576 | (14.11.08) Dopo la tosatura/conservare Pulire accuratamente l’esterno della macchina utilizzando una spazzola morbida ed uno straccio. Non utilizzare acqua, solventi oppure prodotti di lucidatura. Rimuovere completamente resti di erba e detriti rimasti attaccati, in modo particolare dalle feritoie di ventilazione 9. Appoggiare la macchina su un lato e pulire l’area delle lame. Utilizzando un pezzo di legno o di plastica, eliminare residui compatti di materiale tagliato. f Mettere sempre guanti da giardino maneggiando o lavorando nel settore delle lame taglienti. Conservare la macchina in un luogo asciutto. Non appoggiare mai altri oggetti sulla macchina Per facilitare il rimessaggio, ripiegare completamente l’impugnatura. f Aprendo oppure chiudendo l’impugnatura superiore/inferiore fare sempre attenzione affinchè il cavo della corrente non rimanga incastrato. Non lasciar cadere l’impugnatura. Per la conservazione della macchina viene rimosso il cestello raccoglierba. Accessori Lama di taglio Rotak 34 LI. . . . . . . . . . . . . . . . . F 016 800 288 Rotak 37 LI. . . . . . . . . . . . . . . . . F 016 800 277 Rotak 43 LI. . . . . . . . . . . . . . . . . F 016 800 278 Servizio di assistenza ed assistenza clienti Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito: www.bosch-pt.com Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all’acquisto, impiego e regolazione di apparecchi ed accessori. Bosch Power Tools Italiano | 97 Italia Officina Elettroutensili Robert Bosch S.p.A. c/o GEODIS Viale Lombardia 18 20010 Arluno Tel.: +39 (02) 36 96 26 63 Fax: +39 (02) 36 96 26 62 Fax: +39 (02) 36 96 86 77 E-Mail: officina.elettroutensili@it.bosch.com Svizzera Tel.: +41 (044) 8 47 15 13 Fax: +41 (044) 8 47 15 53 Trasporto La batteria ricaricabile è stata collaudata secondo il manuale UN [Recommendations on the Transport of Dangerous Goods, Manual of Tests and Criteria] ST/SG/AC.10/11/Rev.3 Parte III, sottoparagrafo 38.3. Essa è dotata sia di un’efficace protezione contro la sovrappressione interna e pericolo di corto circuito che di dispositivi adatti ad impedirne una rottura dovuta a sovraccarico ed il pericolo di corrente inversa. La quantità di equivalente di litio contenuta nella batteria ricaricabile si trova al di sotto dei valori di soglia vigenti. Per questo motivo la batteria ricaricabile quale singolo elemento o come elemento applicato in una macchina non rientra tra i prodotti considerati particolarmente pericolosi nelle norme nazionali o internazionali. In caso di trasporto di diverse batterie ricaricabili, può comunque darsi il caso che le norme relative ai prodotti pericolosi acquistino rilevanza. In questo caso può essere necessario attenersi alle speciali condizioni (p. es. l’imballaggio) in esse prescritte. Per ulteriori informazioni è possibile consultare il foglio di istruzioni in lingua inglese reperibile al seguente sito internet: http://purchasing.bosch.com/en/start/ Allgemeines/Download/index.htm. Smaltimento Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi. Solo per i Paesi della CE: Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica. Batterie ricaricabili/Batterie: Li-Ion: Si prega di tener presente le indicazioni riportare nel paragrafo «Trasporto», pagina 97. Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i rifiuti domestici, nel fuoco o nell’acqua. Ogni tipo di batteria esaurita deve essere, riciclata oppure smaltita rispettando rigorosamente la protezione dell’ambiente. Solo per i Paesi della CE: Ogni tipo di batteria difettosa oppure esaurita deve essere riciclata secondo la direttiva CEE 91/157. Le batterie ricaricabili/le batterie non funzionanti potranno essere consegnate direttamente presso: Italia Ecoelit Viale Misurata 32 20146 Milano Tel.: +39 02 / 4 23 68 63 Fax: +39 02 / 48 95 18 93 Svizzera Batrec AG 3752 Wimmis BE Con ogni riserva di modifiche tecniche. Bosch Power Tools F 016 L70 576 | (14.11.08) 98 | Nederlands Veiligheidsvoorschriften
