ROTAK 37 LI - Gressklipper BOSCH - Gratis bruksanvisning og manual

Produkttype	Trådløs plenklipper
Merke	BOSCH
Modell	ROTAK 37 LI
Klippebredde	37 cm
Klippehøyde	20 til 70 mm (7 posisjoner)
Oppsamlingskapasitet	40 L
Maksimal vekt	13,0 kg
Strømforsyning	Lithium-ion batteri 36 V (20 celler)
Ladetid	60 min
Lader	AL 3640 CV Professional (36 V, 4,0 A)
Lydtrykknivå	81 dB(A)
Garantert lydeffektnivå	< 90 dB(A)
Vibrasjoner (hånd-arm)	< 2,5 m/s²
Hovedfunksjoner	Rotasjonsknivklipp, sentral høydejustering, gresskost for kantklipping, oppsamlingskurv
Sikkerhet	Sikkerhetsbryter, motorbrems, beskyttelse mot utilsiktet omstart, sikkerhetsnøkkel
Vedlikehold og rengjøring	Rengjør ventilasjonsåpningene, kontroller knivene, bytt kniv hvis slitt eller skadet
Reservedeler og reparerbarhet	Reservekniv ref. F 016 800 277, batteri og lader tilgjengelig hos Bosch kundeservice
Brukstemperaturområde	0 °C til 45 °C
Oppbevaringstemperatur for batteri	0 °C til 45 °C (ideelt 5 °C)
Medfølgende tilbehør	Styre, oppsamlingskurv (3 deler), lader, batteri, sikkerhetsnøkkel, kabelclips, instruksjoner

Ofte stilte spørsmål - ROTAK 37 LI BOSCH

Hvordan lader jeg batteriet til plenklipperen ROTAK 37 LI?

Sett batteriet inn i laderen AL 3640 CV Professional og koble laderen til en stikkontakt. Den grønne LED-lampen blinker under hurtiglading. Når de 3 grønne LED-lampene lyser konstant, er batteriet fulladet (ca. 60 min). Lading er kun mulig mellom 0 °C og 45 °C.

Hvordan justerer jeg klippehøyden?

Stopp plenklipperen og vent til kniven har stoppet helt. Skyv klippehøydejusteringsspaken innover og flytt den fremover eller bakover mens du vipper plenklipperen for å justere ønsket høyde (7 posisjoner fra 20 til 70 mm). For å gå ned til 20 mm, fjern hetten som angitt i bruksanvisningen.

Hvordan bytter jeg kniven på plenklipperen?

Koble fra batteriet og fjern sikkerhetsnøkkelen. Bruk hagehansker. Legg plenklipperen på høyre side. Stikk en skrutrekker inn i låsehullet. Løsne knivskruen (nøkkel følger ikke med), fjern skiven og kniven. Monter den nye kniven (ref. F 016 800 277) i riktig retning (symbol synlig) og stram skruen. Fjern skrutrekkeren før du starter på nytt.

Hva gjør jeg hvis plenklipperen ikke starter?

Kontroller at batteriet er satt inn og ladet. Forsikre deg om at sikkerhetsnøkkelen er riktig på plass. Sjekk at ingen hindringer blokkerer kniven. Hvis problemet vedvarer, la motoren eller batteriet kjøle seg ned hvis de er for varme/kalde. Se feilsøkingstabellen i bruksanvisningen.

Hva er batteriets driftstid?

Driftstiden avhenger av klippehøyde, gressets tykkelse og fuktighet. Under normale forhold (fint, tørt gress, klippehøyde 4 cm) kan arealet som kan klippes være opptil 300 m² per lading. Ved tykt og høyt gress kan det gå ned til 100 m².

Hvordan rengjør jeg plenklipperen?

Før rengjøring, fjern batteriet og sikkerhetsnøkkelen. Rengjør utsiden med en myk, tørr klut. Ikke bruk vann eller løsemidler. Rengjør ventilasjonsåpningene med en myk børste. For kniven, fjern gressrester med et stykke tre eller plast mens du bruker hansker.

Hvordan setter jeg sammen oppsamlingskurven?

Kurven består av tre deler: den øvre delen og to nedre deler. For å sette den sammen, klikk tappene på plass start bakfra og deretter foran. Forsikre deg om at alle tapper er ordentlig festet. For å montere den på plenklipperen, løft opp støtfangeren og heng på kurven.

Hva gjør jeg hvis maskinen vibrerer unormalt?

Stopp maskinen umiddelbart og fjern batteriet. Kontroller at knivskruen er ordentlig strammet. Inspiser kniven: hvis den er skadet eller sløv, bytt den. Hvis vibrasjonene vedvarer, kontakt Bosch kundeservice.

Hvordan oppbevarer jeg plenklipperen om vinteren?

Rengjør plenklipperen grundig. Fjern batteriet og oppbevar det separat på et tørt sted mellom 0 °C og 45 °C. Oppbevar plenklipperen på et tørt sted, helst med styret brettet inn for å spare plass. Ikke legg tunge gjenstander oppå den.

Hva er de viktige sikkerhetssymbolene på maskinen?

Symbolene inkluderer: les bruksanvisningen, hold sikkerhetsavstand, vær oppmerksom på knivene, koble fra batteriet før vedlikehold, ikke bruk i regn. De forklares i detalj i begynnelsen av bruksanvisningen.

BRUKSANVISNING ROTAK 37 LI BOSCH

For din egen sikkerhets skyld

Sett sammen gressboksens to underdeler ved å trykke klipsene sammen langs kanten. Start bak og arbeid fremover. Stikk gressboksens to halvdeler sammen.

Gressboks settes i / tas av

Fjernes dekselet 25, som vist, kan gressklipperens klippehøyde reduseres til 20 mm

Ved en klippehøyde på 20-30 mm reduseres batteritiden.

Drift

Idriftsettelse

Vedlikehold og service

Vedlikehold og rengjøring

Lading av batterimodul

Kjøling av batterimodul (Active Air Cooling)

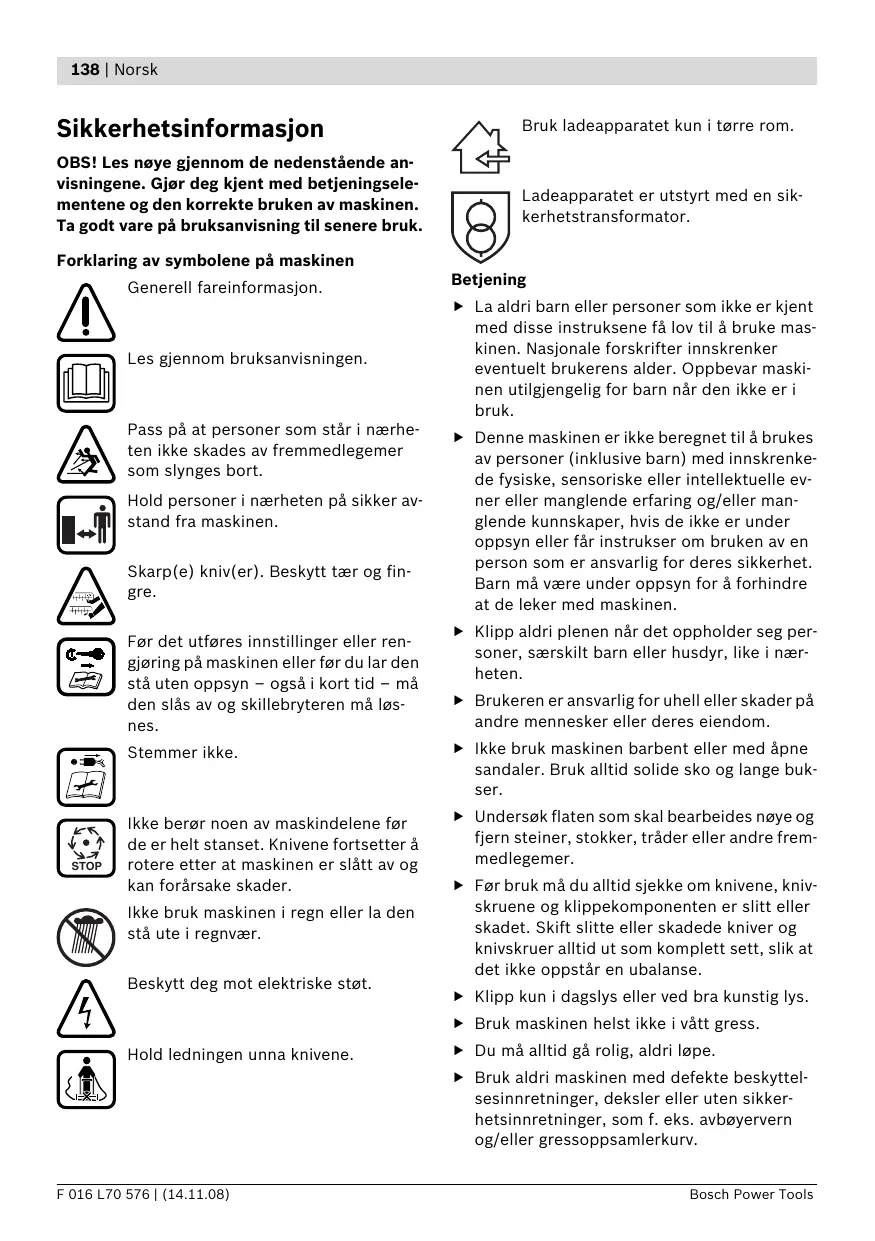

Sikkerhetsinformasjon

OBS! Les nøye gjennom de nedenstående anvisningene. Gjør deg kjent med betjeningselementene og den korrekte bruken av maskinen. Ta godt vare på bruksanvisningen til senere bruk.

Generell fareinformasjon.

Les gjennom bruksanvisningen.

Pass på at personer som står i nærheten ikke skades av fremmedlegemer som slynges bort.

Hold personer i nærheten på sikker avstand fra maskinen.

Ikke berør noen av maskindelene før de er helt stanset. Knivene fortsetter å rotere etter at maskinen er slått av og kan forårsake skader.

Ikke bruk maskinen i regn eller la den stå ute i regnvær.

Beskytt deg mot elektriske støt.

Hold ledningen unna knivene.

Bruk ladeapparatet kun i tørre rom.

Ladeapparatet er utstyrt med en sikkerhetstransformator.

Betjening

La aldri barn eller personer som ikke er kjent med instruksene få lov til å bruke maskinen. Nasjonale forskrifter innskrenker eventuelt brukerens alder. Oppbevar maskinen utilgjengelig for barn når den ikke er i bruk. Denne maskinen er ikke beregnet til å brukes av personer (inklusive barn) med innskrenkede fysiske, sensoriske eller intellektuelle evner eller manglende erfaring og/eller manglende kunnskaper, hvis de ikke er under oppsyn eller får instrukser om bruken av en person som er ansvarlig for deres sikkerhet. Barn må være under oppsyn for å forhindre at de leker med maskinen. ▶ Klipp aldri plenen der det oppholder seg personer, særskilt barn eller husdyr, like i nærheten. Brukeren er ansvarlig for uhell eller skader på andre mennesker eller deres eiendom. ▶ Ikke bruk maskinen barbent eller med åpne sandaler. Bruk alltid solide sko og lange bukser. ▶ Undersøk flaten som skal bearbeides nøye og fjern steiner, stokker, tråder eller andre fremmedlegemer. Før bruk må du alltid sjekke om knivene, knivskruene og klippekomponenten er slitt eller skadet. Skift slitte eller skadede kniver og knivskruer alltid ut som komplett sett, slik at det ikke oppstår en ubalanse. ▶ Klipp kun i dagslys eller ved bra kunstig lys. ▶ Bruk maskinen helst i vått gress. Du må alltid gå rolig, aldri løpe. ▶ Bruk aldri maskinen med defekte beskyttelsesinnretninger, deksler eller uten sikkerhetsinnretninger, som f. eks. avbøyervern og/eller gressoppsamlerkurv.

Det kan være farlig å arbeide i skråninger: - Klipp ikke spesielt bratte skråninger. - På skrå flater eller vått gress må du passe på å stå stødig. - På skrå flater må du klippe på tvers og/eller opp- og nedover. Vær svært forsiktig når du skifter retning i skråninger. Vær spesielt forsiktig når du går bakover eller trekker maskinen. Skyv maskinen alltid fremover når du klipper gressplenen og trekk den aldri mot kroppen. Knivene må stå stille når du vipper maskinen til transport, når du går over flater uten gress og når du transporterer maskinen til og fra området som skal klippes. ▸ Ikke vipp maskinen når motoren startes, unntatt hvis dette er nødvendig til starting i høyt gress. I dette tilfellet må siden som peker bort fra brukeren ikke løftes lenger opp med håndtaket enn nødvendig. Pass på at hendene dine holder i grepet når du slipper maskinen ned igjen. ▸ Slå maskinen på som beskrevet i driftsinstruksen, og pass på at føttene dine er godt unna de roterende delene. Sørg for at hender og føtter ikke kommer i nærheten av de roterende delene. - Hold deg på avstand til utkastsonen når du arbeider med maskinen. Du må aldri løfte eller bære maskinen mens motoren går.

Løsning av skillebryteren:

• alltid når du går bort fra maskinen,
• for blokkeringer fjernes,
• når du sjekker, rengjør eller arbeider på maskinen,
• etter kollisjon med et fremmedlegeme. Sjekk straks om maskinen er skadet og la den om nødvendig repareres,
• hvis maskinen begynner å vibrere uvanlig sterkt (må straks sjekkes).

Vedlikehold

Sørg for at alle mutre, bolter og skruer sitter godt fast, slik at maskinen befinner seg i en sikker arbeidstilstand. ▸ Kontroller gressoppsamlerkurvens tilstand og slitasje med jevne mellomrom. ▸ Sjekk maskinen og skift for sikkerhets skyld ut slitte eller skadede deler. ▸ Bruk kun kniver som er beregnet til denne maskinen. Pass på at deler som skal skiftes ut er fra Bosch. ▸ Bruk alltid arbeidshansker når du håndterer eller arbeider i nærheten av de skarpe knivene.

Regler for optimal bruk av oppladbare batterier

Sørg for at maskinen er slått av før du setter batteriet inn. Hvis du setter batteriet inn i en maskin som er slått på, kan dette medføre uhell. Hold ladeapparatet unna regn eller fuktighet. Dersom det kommer vann i et ladeapparat, øker risikoen for elektriske støt. Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier. Ikke lad opp oppladbare batterier fra andre produsenter. Ladeapparatet er kun egnet til opplading av Bosch li-ion-batterier med spenninger som angitt i Tekniske data. Ellers er det fare for brann og eksplosjoner. Hold ladeapparatet rent. Smuss fører til fare for elektriske støt. Før hver bruk må du kontrollere ladeapparatet, ledningen og støpselet. Ikke bruk ladeapparatet hvis du registrerer skader. Du må ikke åpne ladeapparatet selv og la det alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Skadet ladeapparat, ledning og støpsel øker risikoen for elektriske støt.

Ikke bruk ladeapparatet på lett brennbar undergrunn (f. eks. papir, tekstiler etc.) eller i brennbare omgivelser. Ladeapparatet oppvarmes under oppladingen og det er derfor fare for brann. Bruk derfor kun riktig type batterier for maskinene. Bruk av andre batterier kan medføre skader og brannfare. Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.

Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt skylles det med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger. Batteriet må ikke åpnes. Det er fare for kortslutning. Beskytt batteriet mot varme, f. eks. mot permanent solinnvirkning, og ild. Det er fare for eksplosjoner. Batteriet må ikke kortsluttes. Det er fare for eksplosjoner. Ved skader og usakkyndig bruk av batteriet kan det slippe ut damp. Tilfør frisk luft og gå til lege hvis det oppstår helseproblemer. Dampene kan irritere åndedrettsorganene. Beskytt batteriet mot fuktighet og vann. Batteriet må kun lagres i et temperaturområde på 0 °C til 45 °C. Ikke la batteriet f.eks. ligge i bilen om sommeren. Rengjør ventilasjonssprekkene på batteriet regelmessig med en myk, ren og tørr pensel.

Funksjonsbeskrivelse

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Formålsmessig bruk

Maskinen er beregnet til å klippe gressplener på private områder.

Leveranseomfang

Ta maskinen forsiktig ut av emballasjen og kontroller om de nedenstående delene er komplett:

Gressklipper med bøylehåndtak - 1 bøylehåndtak-underdel - 2 skruer - 2 vingemuttere - 2 plateskruer - 2 gressoppsamlerkurv-halvdeler (Rotak 34/37 LI) - 3 gressoppsamlerkurv-halvdeler (Rotak 43 LI) - 2 kabelklips Ladeapparat - Skillebryter - Batteri/batterier* - Bruksanvisning

*produktsesifikk

Støy-/vibrasjonsinformasjon

Rotak 34/37 LI

Måleverdier funnet iht. 2000/14/EF (1,60 m høyde, 1,0 m avstand) og EN ISO 5349.

Maskinens typiske A-bedømte støynivå er: Lydtrykknivå 81 dB(A); garantert lydeffektnivå lavere enn 90 dB(A). Usikkerhet K = 0,74 dB.

Den typiske hånd-arm-vibrasjonen er lavere enn 2,5 m/s².

Rotak 43 LI

Måleverdier funnet iht. 2000/14/EF (1,60 m høyde, 1,0 m avstand) og EN ISO 5349.

Maskinens typiske A-bedømte støynivå er: Lydtrykknivå 81 dB(A); garantert lydeffektnivå lavere enn 91 dB(A). Usikkerhet K = 0,74 dB.

Den typiske hånd-arm-vibrasjonen er lavere enn 2,5 m/s².

Samsvarserklæring

Rotak 34/37 LI

Vi erklærer som eneansvarlig at produktet som beskrives under «Tekniske data» stemmer overens med følgende standarder eller standardiserte dokumenter: EN 60335, EN 50338 (batteriverktøy) og EN 60335 (batteri-ladeapparat) i henhold til bestemmelsene i direktivene 2006/95/EF, 2004/108/EF, 98/37/EF (frem til 28.12.2009), 2006/42/EF (fra 29.12.2009), 2000/14/EF. 2000/14/EF: Målt lydeffektnivå 90 dB(A) Samsvarsbedømmelsesmetode i henhold til vedlegg VI.

Rotak 43 LI

Vi erklærer som eneansvarlig at produktet som beskrives under «Tekniske data» stemmer overens med følgende standarder eller standardiserte dokumenter: EN 60335, EN 50338 (batteriverktøy) og EN 60335 (batteri-ladeapparat) i henhold til bestemmelsene i direktivene 2006/95/EF, 2004/108/EF, 98/37/EF (frem til 28.12.2009), 2006/42/EF (fra 29.12.2009), 2000/14/EF. 2000/14/EF: Målt lydeffektnivå 90 dB(A). Samsvarsbedømmelsesmetode i henhold til vedlegg VI.

Angitt instans: SRL, Sudbury, England, Nr. 1088

For din egen sikkerhet

▷ OBS! Før vedlikeholds- eller rengjøringsarbeid utføres må maskinen slås av, skillebryteren løsnes og batteriet fjernes. Det samme gjelder hvis strømledningen er skadet, kuttet eller oppviklet. ▷ Etter at maskinen er slått av, fortsetter knivene å rotere i noen få sekunder. Vær forsiktig – ikke ta på den roterende kniven.

Lad opp batteriet

Ta hensyn til strømspenningen: Spenningen til strømkilden må stemme overens med angivelsene på apparatets typeskilt. Maskiner som er merket med 230 V kan også brukes med 220 V/240 V.

Bruk kun det medfølgende ladeapparatet. Kun dette ladeapparatet er tilpasset Li-ion-batteriet som er innebygget i maskinen.

Batteriet er utstyrt med en temperaturovervåking som kun muliggjør en opplading i temperaturområdet mellom 0 °C og 45 °C. Slik oppnås en lang levetid for batteriet.

Merk: Batteriet leveres delvis oppladet. For å sikre full effekt fra batteriet, må du lade det fullstendig opp i ladeapparatet før førstegangs bruk.

Lithium-ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet å avbryte oppladingen.

Li-ion-batteriet er beskyttet mot total utlading ved bruk i maskinen. Ved utladet batteri kobles maskinen av med en beskyttelseskopling og kan ikke lenger brukes.

Trykk etter automatisk utkobling av maskinen ikke videre på på-/av-bryteren. Batteriet kan ta skade.

Opplading

Oppladingen begynner med en gang nettstøpselet til ladeapparatet settes inn i stikkontakten og batteriet settes inn i ladesjakten.

Med den intelligente oppladingsmetoden registreres batteriets oppladingstilstand automatisk og lades opp med optimal oppladingsstrøm avhengig av batteri-temperatur og -spenning.

Slik skånes batteriet og er alltid fullt oppladet ved oppbevaring i ladeapparatet.

Meldingenes betydning

Overvåkingen av oppladingen signaliseres med LED-indikatorene 18 hhv. 19:

Hurtigopplading

Hurtigoppladingen signaliseres med blinking i den grønne LED-indikatoren 19.

I løpet av oppladingen begynner de tre grønne LED-ene å lyse etter hverandre og slokner igjen ett øyeblikk. Batteriet er fullt oppladet når de tre grønne LED-ene lyser kontinuerlig. Ca. 5 minutter etter at batteriet er helt oppladet, slokner de tre grønne LED-ene igjen.

Merk: Hurtigoppladingen er kun mulig hvis temperaturen på batteriet er i godkjent ladetemperaturområde, se avsnitt «Tekniske data».

Oppladet batteri

Konstant lys i den grønne LED-indikatoren 19 signaliserer at batteriet er helt oppladet.

I tillegg kommer et lydsignal i ca. 2 sekunder, som akustisk signaliserer den fullstendige oppladingen av batteriet.

Batteriet kan deretter tas ut til omgående bruk.

Uten innsatt batteri signaliserer konstant lys i den grønne LED-indikatoren 19 at støpselet er satt inn i stikkontakten og at ladeapparatet er driftsklart.

Batteri-temperatur under 0°C eller over 45°C

Det konstante lyset i den røde LED-indikatoren 18 signaliserer at temperaturen til batteriet er utenfor hurtigoppladingstemperaturområdet på 0 °C-45 °C. Så snart det tillatte temperaturområdet er nådd, kobler ladeapparatet automatisk om til hurtigopplading.

peraturområdet på 0 °C-45 °C. Så snart det tillatte temperaturområdet er nådd, kobler lade-apparatet automatisk om til hurtigopplading.

Når batteriets temperatur er utenfor det godkjente ladetemperaturområdet, lyser den røde LED-en til batteriet når batteriet settes inn i ladeapparatet.

Ingen opplading mulig

Hvis det finnes en annen forstyrrelse av oppladingen, signaliseres dette med blinking i den røde LED-indikatoren 18.

Oppladingen kan ikke starte og det er ikke mulig å lade opp batteriet (se «Feilsøking»).

Informasjoner om opplading

Viftestyringen som er integrert i ladeapparatet overvåker temperaturen til innsatt batteri. Hvis batteritemperaturen ligger over 30°C, avkjøles batteriet av en vifte til optimal ladetemperatur. Den innkoblede viften lager ventilasjonslyder.

Hvis viften ikke går, er batteriets temperatur i optimalt ladetemperaturområde eller viften er defekt. I dette tilfellet forlenges batteriets ladetid.

Montering

Montering av bøylehåndtaket A

1. Sett bøylehåndtak-underdelen 6 inn i de passende hullene og sikre den med plateskruene. Merk: Bøylehåndtak-overdelen 3 kan justeres i høyden. Monter bøylehåndtaket i posisjon I eller II. Fest bøylehåndtak-overdelen 3 med skruene og vingemutrene 22 på nedre stang 6.

Innsetting av batteriet

Trekk spaken for batteridekselet 23 oppover og løft batteridekselet 7 opp. Sett batteriet 8 inn, slik at det hørbart smekker i lås (klikk). Før skillebryteren 24 inn som vist på bildet. Forviss deg om at den er korrekt plassert. Hvis gressklipperen ikke skal brukes straks, setter du skillebryteren 24 som vist i parkeringsposisjon. Steng batteridekselet 7.

Fjerning av batteriet

Trekk spaken for batteridekselet 23 oppover og løft batteridekselet 7 opp.

Løsne skillebryteren 24 og sett den i parkeringsposisjon.

Trekk spaken for batteridekselet 23 oppover.

Ta ut batteriet 8.

Sammensying av gressoppsamlerkurven Rotak 34/37 LI C

Sett overdelen på gressoppsamlerkurven sammen med underdelen ved at laskene smekker i lås langs kanten. Begynn bak og arbeid deg fremover.

Rotak 43 LI D

Sett begge halvdelene til gressoppsamlerkurven sammen ved at laskene smekker i lås langs kanten. Begynn bak og arbeid deg fremover. Sett begge halvdelene på gressoppsamlerkurven sammen.

Innsetting/fjerning av gressoppsamlerkurven E

Løft avbøyervernet 5 opp og hold det i denne stillingen til innsetting eller fjerning av gressoppsamlerkurven 4.

Hvis det ikke skal samles opp gress, kan gressklipperen brukes uten innhengt gressoppsamlerkurv 4. Men avbøyervernet 5 må da slås ned.

Innstilling av klippehøyde F

Før innstillingen av klippehøyden må du stanse gressklipperen, slippe koplingsspaken og vente til motoren står stille. Knivene fortsetter å rotere etter at motoren er slått av og kan forårsake skader. Vær forsiktig – ikke ta på den roterende kniven.

Til årets første gressklipping bør du innstille en høy klippehøyde.

Gressklipperen kan innstilles på 7 klippehøyder mellom 35 mm og 70 mm.

Trykk da spaken for klippehøyden 12 innover og beveg den fremover eller bakover mens du trykker gressklipperen ned eller løfter den opp, for å innstille ønsket klippehøyde.

Ved å fjerne dekselet 25 som vist på bildet, kan klippehøyden til gressklipperen reduseres til 20 mm.

Ved en klippehøyde på 20-30 mm forkortes batteriets levetid.

Bruk

Igangsetting

Etter at maskinen er slått av, fortsetter knivene å rotere i noen få sekunder. Vent til motoren og knivene står stille før du slår maskinen på igjen. Ikke slå av og på igjen straks.

Merk: For å forenkle starten trykker du håndtaksbøylen ned, slik at forhjulene løftes.

Før skillebryteren 24 inn igjen.

Innkopling

1 sek start

Trykk på sikkerhetsknappen 2 og hold den trykt inne. Trekk koplingsspaken 1 mot håndtaksbøylen.

Slipp sikkerhetsknappen 2.

Merk: Motoren starter etter trykking på koplingsspaken 1 med en liten tidsforsinkelse.

Utkopling

Slipp koplingsspaken 1.

Hvis gressklipperen ikke brukes straks, setter du skillebryteren 24 som vist i parkeringsposisjon.

Maskinen er utstyrt med en motorbremse. Denne beskyttelsesinnretningen bremser kniven i løpet av få sekunder.

Klipping

Beskytt batteriet mot varme, for eksempel ekstrem solstråling og ild. Maskinen arbeider ikke under 0 °C eller over 45 °C!

Gressraken 11 muliggjør klipping langs kanter nær vegger og hjørner. Pass på at du ikke berører gjenstander når du klipper i nærheten av kanter med gressraken 11.

Arbeidshenvisninger

Batteri-ladetilstandsindikator (se hovedbildet)

Batteriet 8 er utstyrt med en ladetilstandsindikator 14 som anviser batteriets ladetilstand. Ladetilstandsindikatoren 14 består av 3 grønne LED-er.

Trykk på tasten for ladetilstandsindikatoren 13 for å aktivere ladetilstandsindikatoren 14. Etter ca. 5 sekunder slukner ladetilstandsindikatoren automatisk.

Ladetilstanden kan også kontrolleres når batteriet er tatt ut.

LED-indikator	Batteri-kapasitet
Kontinuerlig lys 3 grønn LED	≥ 2/3
Kontinuerlig lys 2 grønn LED	≥ 1/3
Kontinuerlig lys 1 grønn LED	≤ 1/3
Blinkende lys 1 grønn LED	Reserve

Hvis det ikke lyser en LED etter trykking av tasten 13, er batteriet defekt og må skiftes ut.

Av sikkerhetsgrunner må ladetilstanden kun sjekkes når maskinen står stille.

I løpet av oppladingen begynner de tre grønne LED-ene å lyse etter hverandre og slukner igjen ett øyeblikk. Batteriet er fullt oppladet når de tre grønne LED-ene lyser kontinuerlig. Ca. 5 minutter etter at batteriet er helt oppladet, slukner de tre grønne LED-ene igjen.

Indikator for temperaturovervåking (se hovedbildet)

Den røde LED-en på indikatoren for temperaturovervåking 15 signaliserer at batteriet eller elektronikken til maskinen (ved innsatt batteri) ikke er i optimalt temperaturområde. I dette tilfellet arbeider maskinen ikke eller ikke med full effekt.

Temperaturovervåking av batteriet

Den røde LED-en 15 blinker når tasten 13 eller på-/av-bryteren 1 trykkes (ved innsatt batteri): Batteriet er utenfor driftstemperaturområdet på -10 °C opp til +60 °C.

Ved en temperatur på over 70°C kobler batteriet ut til det er i godkjent driftstemperaturområde igjen.

Temperaturovervåking av elektronikken til maskinen

Den røde LED-en 15 lyser ved trykking på på/av-bryteren 1 kontinuerlig: Temperaturen på elektronikken til maskinen er mindre enn 5°C eller høyere enn 75°C

Ved en temperatur på over 90°C kobler elektronikken til maskinen ut, til dette er i godkjent driftstemperaturområde igjen.

Klippeytelse (batteriets levetid)

Klippeytelsen (batteriets levetid) er avhengig av gressets egenskaper, f.eks. gressets tetthet, fuktighet, gressets lengde og klippehøyde.

Hyppig inn- og utkobling av maskinen i løpet av klippingen reduserer også klippeytelsen (batteriets levetid).

For å optimalisere klippeytelsen (batteriets levetid) anbefales det å klippe oftere, øke klippehøyden og gå i passende tempo.

Eksempelet nedenfor viser sammenhengen mellom klippehøyde og klippeytelse i henhold til batteriets opplading.

Klippeforhold
Svær tynt, tørt gress	Tynt, tørt gress	Normalt, tett gress
6cm 4cm	8cm 4cm	15cm 4cm
Klippeytelse (Rotak 34 LI)
opp til 300 m2	opp til 150 m2	opp til 100 m2
Klippeytelse (Rotak 37 LI)
opp til 300 m2	opp til 150 m2	opp til 100 m2
Klippeytelse (Rotak 43 LI)
opp til 300 m2	opp til 150 m2	opp til 100 m2

For å øke levetiden kan det kjøpes et ekstra batteri hos en autorisert kundeservice for Bosch hageapparater.

Feilsøking

OBS! Før feilsøkingen påbegynnes må maskinen slås av og skillebryteren løsnes.

Symptomer	Mulig ørsak	Utbedring
Maskinen:går ikke	Tetting mulig	Sjekk maskinens underside og frigjør eventuelt (bru k alltid ar-beidshansker)
	Batteriet er ikke fullstendig oppladet	Opplading av batteriet
	Batteriet er ikke satt (riktig) inn	Innsetting av batteriet
	Sikring i skillebryteren de- fekt/smeltet	Ta kontakt med kundeservice
	For høyt gress	Innstill en større klippehøyde og vipp maskinen for Å redusere startbelastningen
	Motorvernet er utløst	La motoren avkjøle og innstill større klippehøyder
	For kaldt/varmt batteri	Varm opp/avkjøl batteriet
	Skillebryteren er ikke satt rik-tig/ikke komplett inn	Sett den riktig inn
	Motoren starter erfter trykking på koplingsspaken med en liters tidsforsinkelse	Trykk på kopingsspaken i ca. 1-3s for Å starte motoren
Motoren starter og stanser der-etter igjen	Batteriet er ikke fullstendig oppladet	Opplading av batteriet
	Skillebryteren er ikke satt rik-tig/ikke komplett inn	Sett den riktig inn
	Batteriet er ikke satt (riktig) inn	Innsetting av batteriet
	For kaldt/varmt batteri	Varm opp/avkjøl batteriet Innstill en høyere klippehøyde
Maskinen:går rykkvis	Interne kabelforbindelser i maskinen er defekt	Takontakt med kundeservice
	Motorvernet er utløst	La motoren avkjøle og innstill større klippehøyder
Maskinen etterlater et uregel-messig klippebilde og/eller motoren*gåt tungt	For liters klippehøyde	Innstill en høyere klippehøyde (se «Innstilling av klippehøyde»)
	Kniven er butt	Utskifting av kniven (se «Vedli-keithold av kniven»)
	Tetting mulig	Sjekk maskinens underside og frigiør eventuelt (bru k alltid ar-beidshansker)
	Kniven er galt montert	Monter kniven riktig (se «Vedli-keithold av kniven»)
Klippeytelsen (batteriets leve-tid) er ikke tilstrekkelig	For liters klippehøyde	Innstill en større klippehøyde og gå langsommere
	For høyt gress	Innstill en større klippehøyde og gå langsommere
	For vätt ell er fuktig gress	Vent til gresset er tørt og gå langsommere
	For tett gress	Innstill større klippehøyder, gå langsommere og klipp oftere
	Et ekstra batteri kan kjøpes hos en autorisert kundeservice for Bosch hareapparater	Ta kontakt med kundeservice
Etter innkopling av maskinen dreier kniven seg ikke	Knivene blokkeres av gress	Slå av maskinenFjern fettingen (bru alltid ar-beidshansker)
	Løs knivmutter/-skrue	Trekk fast knivmutter/-skrue
Sterke vibrasjoner/lyder	Løs knivmutter/-skrue	Trekk fast knivmutter/-skrue
	Skadet kniv	Utskifting av kniven
Ingen opplading mulig	Batterikontaktene er tilsmusset	Rengjør batterikontaktene; f.eks. ved hyppig insetting og fjerning av batteriet, skift even-tuelt ut batteriet
	Batteriet er defekt, ford i det foreligger et effektbruddinne i batteriet (enkeltceller)	Skift ut batteriet
LED-indikatorene 18 hhv. 19 ly-ser ikke etter at støpselet er satt inn i stikkontakten	Strømstøpselet til ladeappara-tet er/DDt (rikrig)inn	Sett strømstøpselet (helt) inn i stikkontakten
	Stikkontakt, strømledning eller ladeapparat er defekt	Kontroller nettspenningen og fã ladeapparatet kontrollert av et autorisert serviceverksted for Bosch-elektroverktøy

Service og vedlikehold

Vedlikehold og rengjøring

OBS! Før vedlikeholds- eller rengjøringsarbeid utføres må maskinen slås av, skillebryteren løsnes, batteriet og gressoppsamlerkurven fjernes. Bruk alltid arbeidshansker når du håndterer eller arbeider i nærheten av de skarpe knivene.

Merk: Utfør følgende vedlikeholdsarbeid med jevne mellomrom, slik at du oppnår en pålitelig og lang bruk av maskinen.

Sjekk at deksler og beskyttelsesinnretninger ikke er skadet og er plassert riktig. Utfør eventuelle nødvendige vedlikeholds- eller reparasjonsarbeider før bruk.

Hvis maskinen til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-hageutstyr.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på maskinens typeskilt.

Vedlikehold av kniven

OBS! Før vedlikeholds- eller rengjøringsarbeid utføres må maskinen slås av, skillbryteren løsnes, batteriet og gressoppsamlerkurven fjernes. Bruk alltid arbeidshansker når du håndterer eller arbeider i nærheten av de skarpe knivene.

Legg maskinen på høyre side for å kontrollere kniven. Skift ut en butt eller skadet kniv.

Til utskifting av kniven gjør du følgende:

Sett en skrutrekker (medleveres seks) inn i hullet 26, for å blokkere driften. Hold kniven 30 fast - bruk hagehansker (ikke medlevert) - og fjern knivskruen 29, knivskiven 28 og kniven 30 ved hjelp av en skrutrekker (ikke medlevert).

Fest kniven 30 med knivskiven 28 og knivskruen 29. Før du trekker fast knivskruen 29, må du sørge for at kniven er riktig montert (symbol må være synlig, se bilde I).

Pass på at skrutrekkeren ble fjernet før maskinen startes igjen.

OBS! Før vedlikeholds- eller rengjøringsarbeid utføres må maskinen slås av, skillbryteren løsnes, batteriet og gressoppsamlerkurven fjernes. Bruk alltid arbeidshansker når du håndterer eller arbeider i nærheten av de skarpe knivene.

For å sikre en optimal bruk av batteriet, må du ta hensyn til følgende informasjoner og tiltak:

• Beskytt batteriet mot fuktighet og vann.
• Batteriet må kun lagres i et temperaturområde på 0 °C til 45 °C. Ikke la batteriet f.eks. ligge i bilen om sommeren.
• Ikke la batteriet stå i maskinen ved direkte sol. Den optimale temperaturen til oppbevaring av batteriet er 5°C.
• Rengjør ventilasjonssprekkene på batteriet regelmessig med en myk, ren og tørr pensel.

Etter arbeid/oppbevaring

Maskinens utvendige deler må rengjøres grundig med en myk børste og en klut. Ikke bruk vann og løsemidler eller polermidler. Fjern alle gressrester og partikler, særlig fra ventilasjonsåpningene 9.

Legg maskinen på siden og rengjør området rundt knivene. Sammenpresset gress fjernes med en tre- eller plastbit.

Til oppbevaring av maskinen tas gressoppsamleren av.

Tilbehør

Kniv

Rotak 34 LI. F 016 800 288

Rotak 37 LI. F 016 800 277

Rotak 43 LI. F 016 800 278

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Deltegninger og informasjoner om reservedeler finner du også under:

www.bosch-pt.com

Bosch-kundeservice er gjerne til hjelp ved spørsmål om kjøp, bruk og innstilling av produkter og tilbehør.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel: [phone]

Faks: + 47 (6487) 89 55

Transport

Batteriet er testet i henhold til UN-håndbok

ST/SG/AC.10/11/Rev.3 del III, underavsnitt

38.3. Det har en virksom beskyttelse mot indre overtrykk og kortslutning samt innretninger for å forhindre brudd etter vold og farlig tilbakestrøm.

Litiumekvivalent-mengden som finnes i batteriet er under vanlig grenseverdi. Derfor gjelder de nasjonale og internasjonale forskriftene for farlig gods verken for batteriet som enkelt del eller innsatt i elektroverktøyet. Men forskriftene for farlig gods kan være relevante ved transport av flere batterier. Det kan i dette tilfellet være nød

vendig å overholde spesielle vilkår (f. eks. med emballasjen). Nærmere informasjoner får du i en engelsk informasjon under følgende internett-adresse: http://purchasing.bosch.com/en/start/Allgemeines/Download/index.htm.

Deponering

Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Kun for EU-land:

Ikke kast elektroverktøy i vanlig søppel! Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må

Gammelt elektroverktøy som ikke lenger kan brukes, samles inn og leveres inn til en miljøvennlig resirkulering.

Batterier/oppladbare batterier:

Li-ion:

Ta hensyn til informasjonene i avsnittet «Transport», side 150.

Ikke kast batterier i vanlig søppel, ild eller vann. Batterier kan samles inn, resirkuleres eller deponeres på en miljøvennlig måte.

Kun for EU-land:

Defekte eller oppbrukte batterier må resirkuleres iht. direktiv 91/157/EØF.

Rett til endringer forbeholdes.
